Platine pour poteau de clôture 80x80 mm 8 mm verte

Profilé ouvert de 73 × 73 mm et de hauteur 150 mm sur une plaque de 150 × 100 mm avec trous Ø 13 mm – pour fixer le poteau 80 × 80 mm au béton par vissage

Ouvrir le dessin coté en taille réelle

À propos du produit

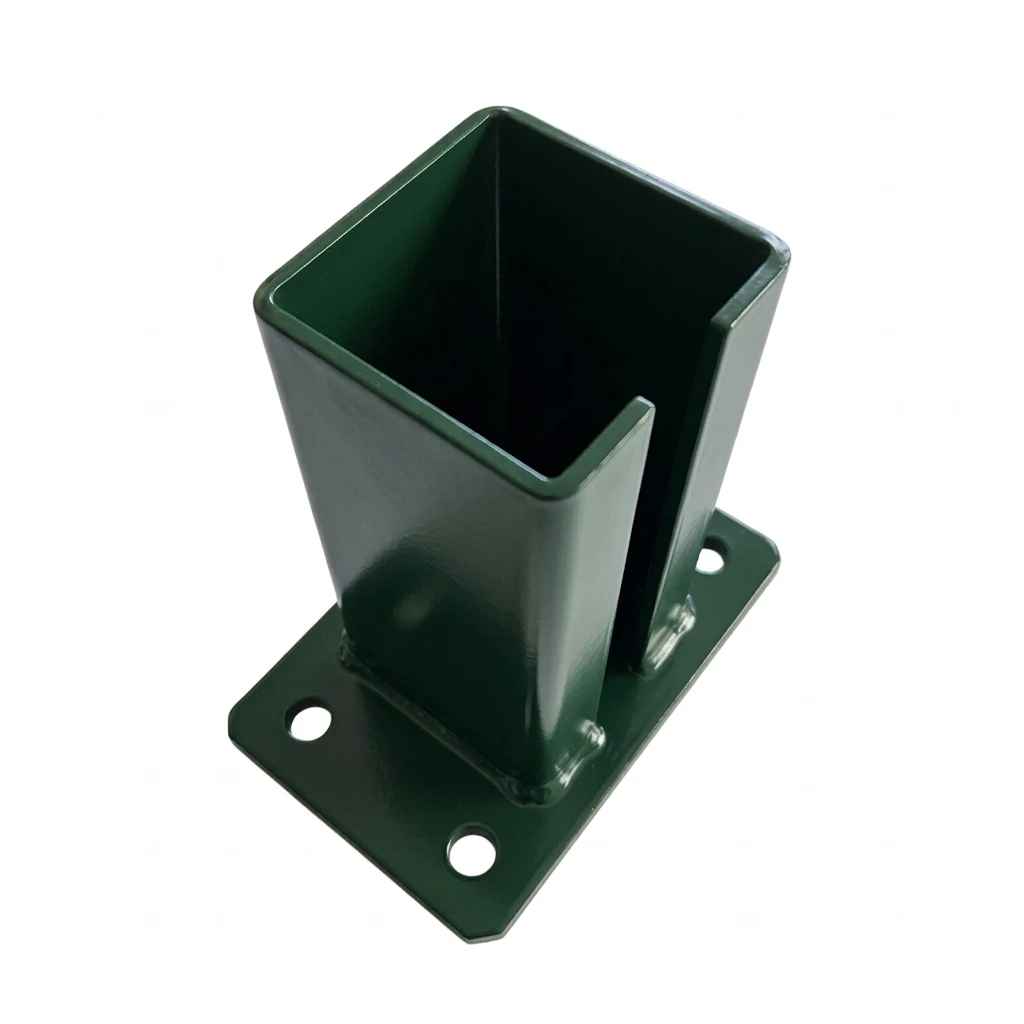

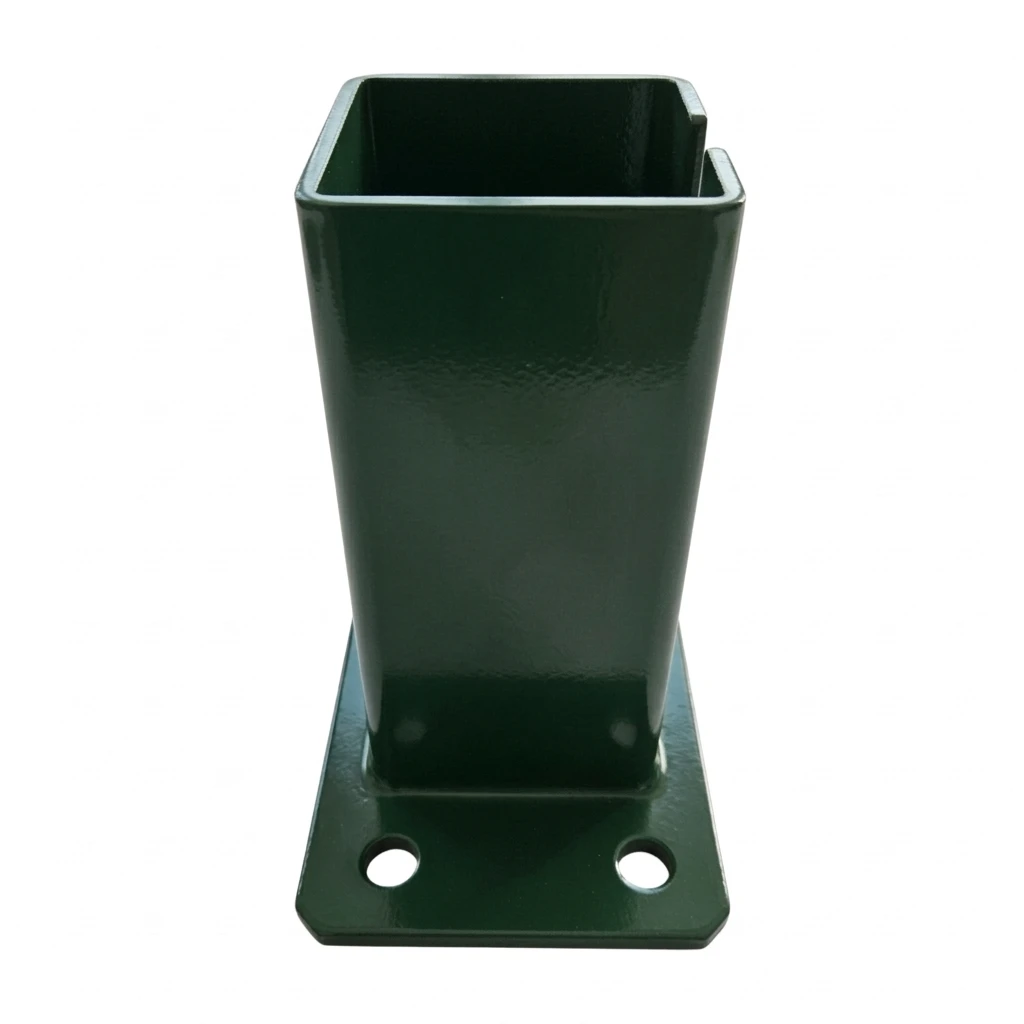

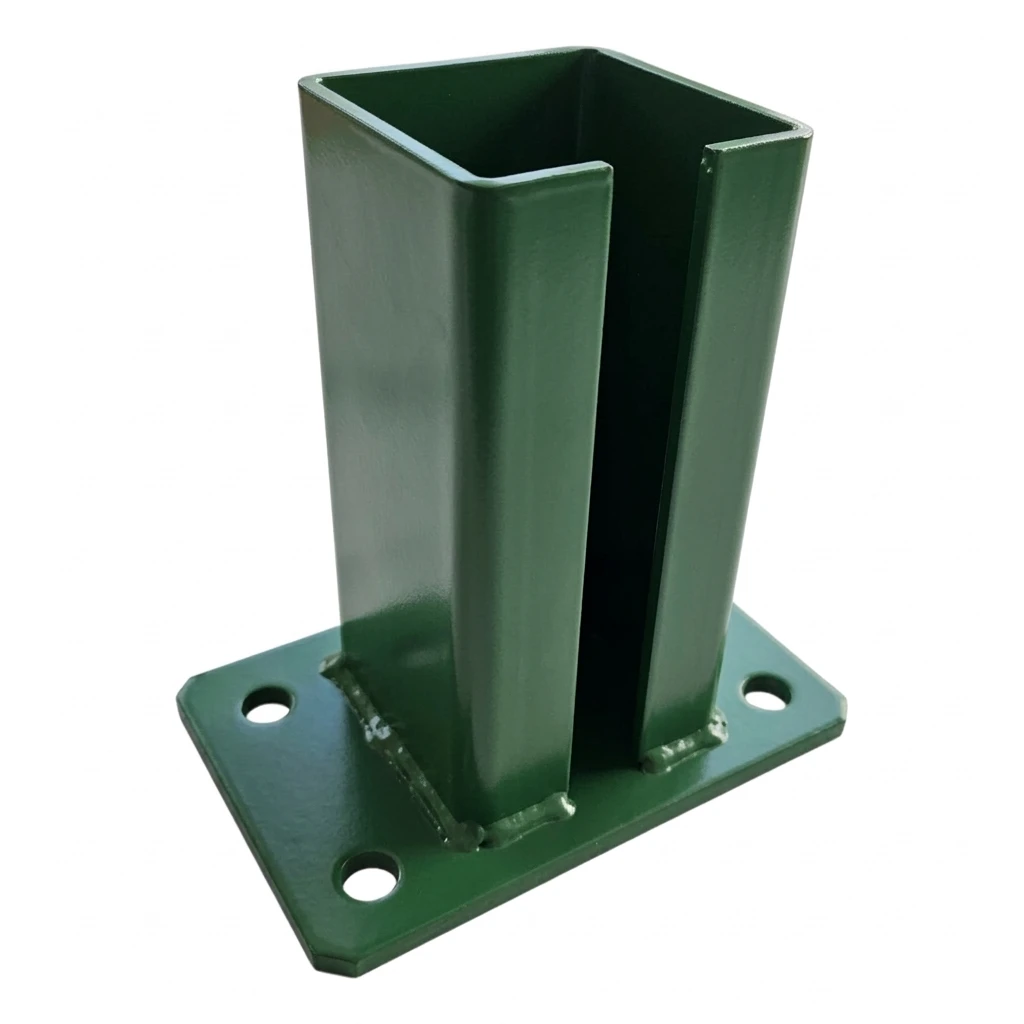

La platine permet de fixer par vissage un poteau de portail ou de clôture 80 × 80 mm sur une fondation, une dalle en béton ou un soubassement. Elle se compose d'une plaque munie de trous de fixation et d'un profilé carré ouvert à fente verticale, soudé à la plaque, sur lequel s'emboîte le poteau.

La plaque présente des dimensions L × W de 150 × 100 mm et comporte des trous Ø 13 mm aux angles. Le profilé présente une section extérieure a × a de 73 × 73 mm, une épaisseur de paroi s de 3 mm et une hauteur H de 150 mm au-dessus de la plaque. Les dimensions proviennent du plan du fabricant.

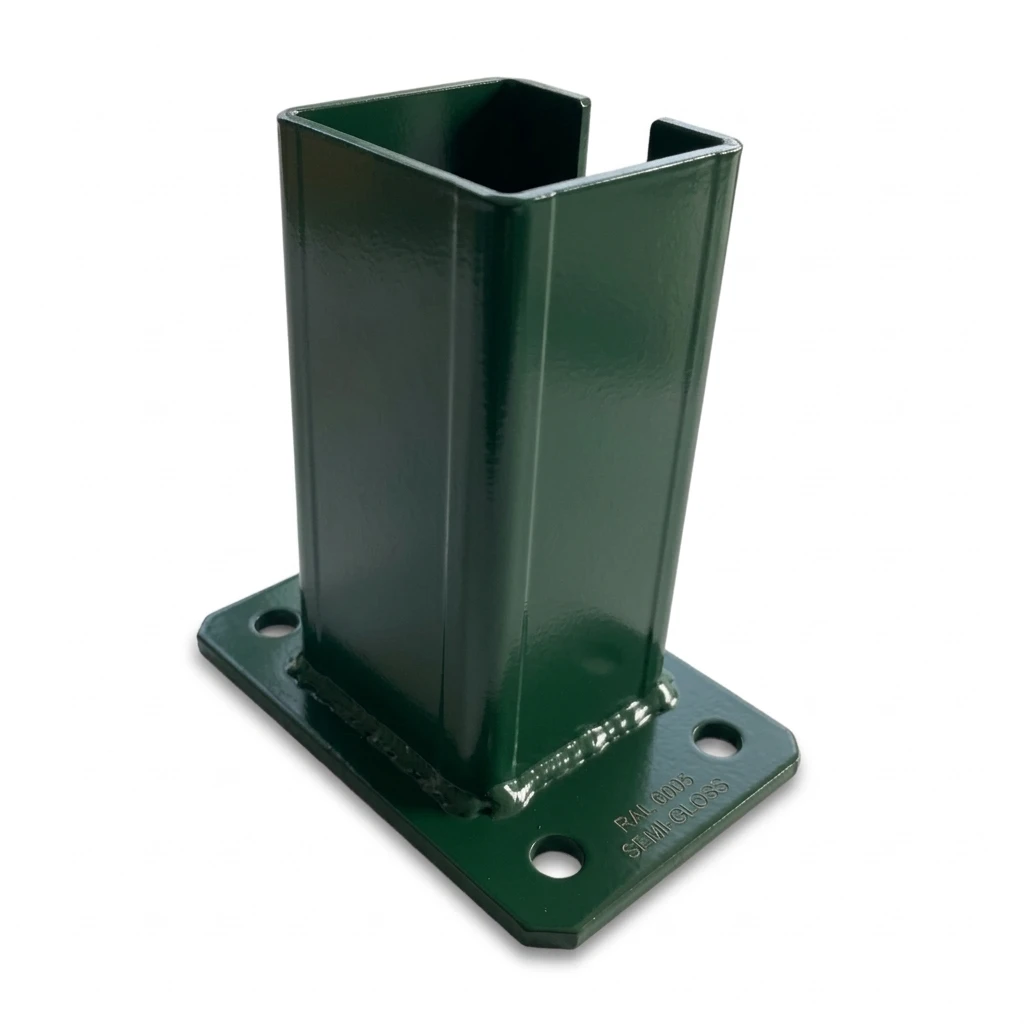

Le revêtement (thermolaquage, vert RAL 6005) protège l'acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d'exposition. Les ancrages et le mode de fixation sont définis par le projet de clôture.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Vérifiez la section du poteau – la platine est destinée aux poteaux 80 × 80 mm.
• ✓Vissez la plaque au support à travers les trous Ø 13 mm situés aux angles ; choisissez les ancrages ou les vis selon le type de support – ils ne sont pas fournis.
• ✓Emboîtez le poteau sur le profilé, vérifiez l'aplomb et fixez le poteau au profilé conformément au système de clôture ou de portail.
