PSG

Platine PSG pour charnière réglable M12 75×55 mm – acier inoxydable AISI 304

Aller aux commentaires sur les produits

Platine PSG pour charnière réglable M12 en acier inoxydable AISI 304. Dimensions 75×55 mm, épaisseur 3,0 mm. Filetage central M12, 4 trous de montage Ø10,5 mm. Entraxe des trous 35×55 mm. Surface brute. Pour balustrades, portillons et portails.

Voir la description complète
avec TVA sans TVA
Prix 3,47 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Matériau AISI 304

Description

Platine PSG pour charnière réglable M12 75×55 mm – acier inoxydable AISI 304

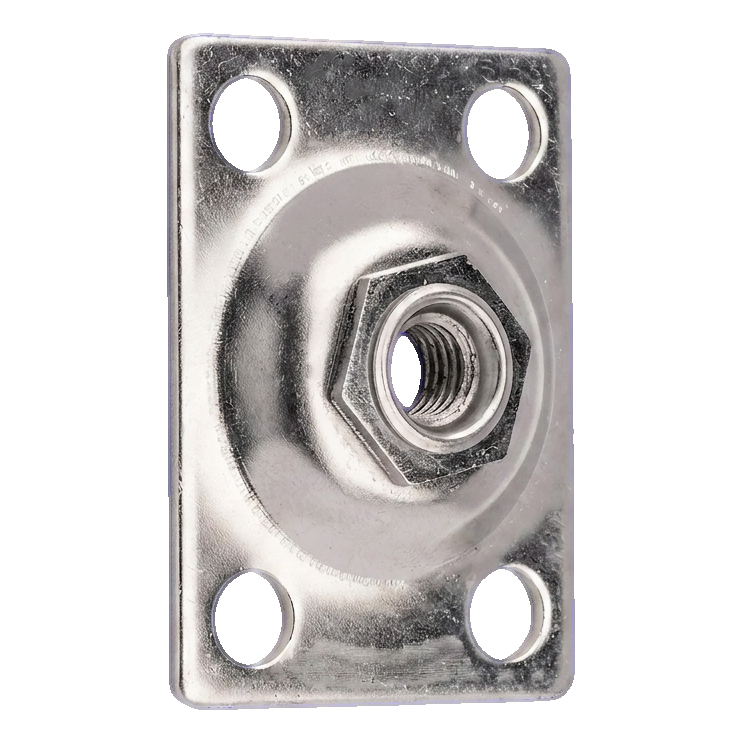

Platine PSG pour charnière réglable M12 – vue côté montage avec écrou central et quatre trous
Platine PSG pour charnière réglable M12 – vue côté montage avec écrou central et quatre trous

La platine PSG pour charnière réglable M12 est une plaque de montage solide en acier inoxydable AISI 304, conçue pour la fixation de charnières réglables avec filetage M12. Sa construction universelle avec quatre trous de montage et sa surface brute font de cet élément une solution parfaite pour la construction de balustrades, portillons, portails et autres structures extérieures nécessitant une liaison durable et résistante à la corrosion.

Grâce à l'utilisation d'acier inoxydable AISI 304, la platine forme en surface une couche protectrice d'oxyde de chrome qui empêche efficacement la rouille même dans des conditions de forte humidité, de températures variables et de pollution atmosphérique. C'est la solution idéale pour les applications extérieures où la durabilité et la fiabilité des éléments de fixation sont cruciales pour la sécurité de l'ensemble de la structure.

Dimensions et spécifications techniques

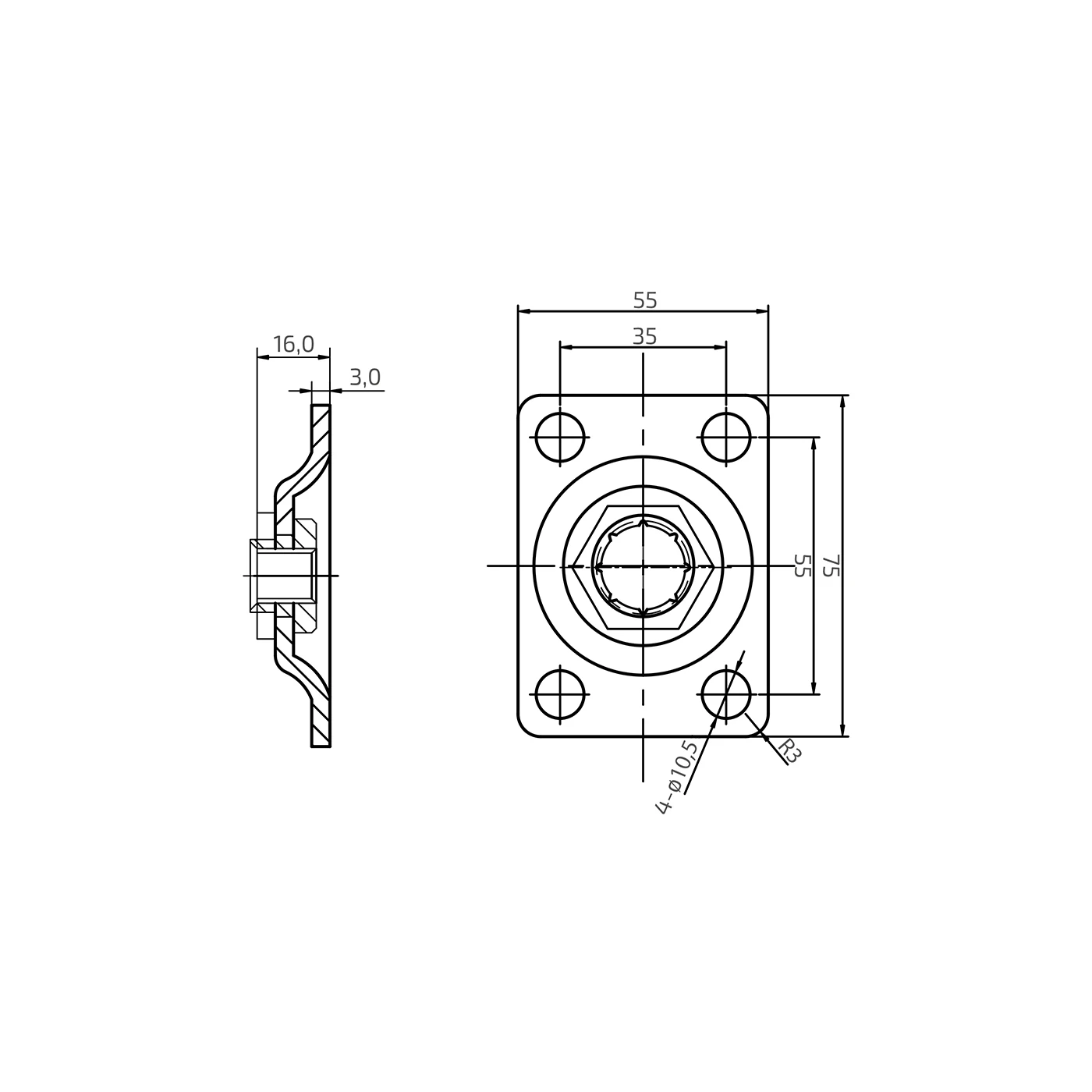

Plan coté de la platine PSG M12 – vue de face avec entraxe des trous et coupe latérale avec épaisseur de la tôle
Plan coté de la platine PSG M12 – vue de face avec entraxe des trous et coupe latérale avec épaisseur de la tôle
  • Dimensions de la platine : 75 × 55 mm
  • Épaisseur de la tôle : 3,0 mm
  • Profondeur totale (avec écrou) : 16,0 mm
  • Entraxe des trous de montage (vertical) : 55 mm
  • Entraxe des trous de montage (horizontal) : 35 mm
  • Nombre de trous de montage : 4
  • Diamètre des trous : Ø10,5 mm
  • Rayon d'arrondi des angles : R3
  • Filetage central : M12
  • Matériau : acier inoxydable AISI 304
  • Surface : brute
  • Type : universel
  • Poids : 0,13 kg
  • EAN : 5903313205801

Application et montage

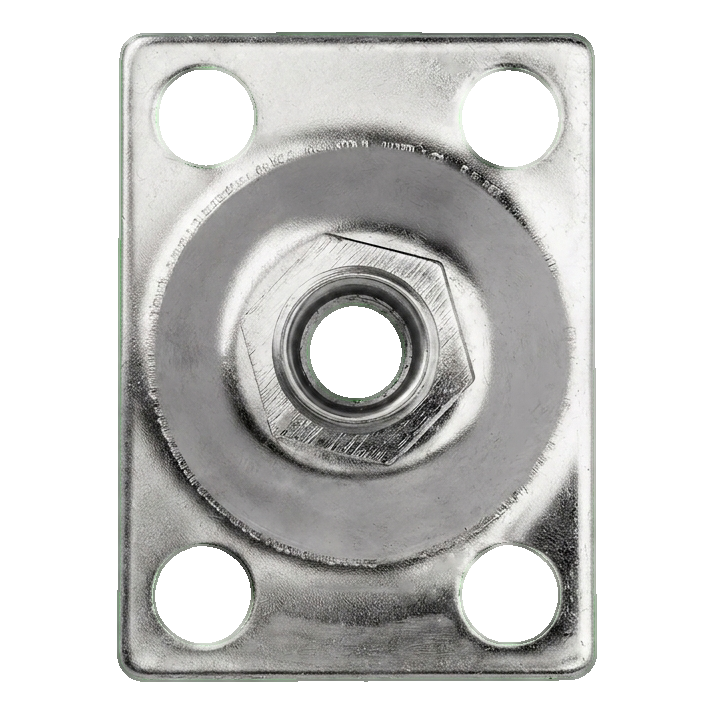

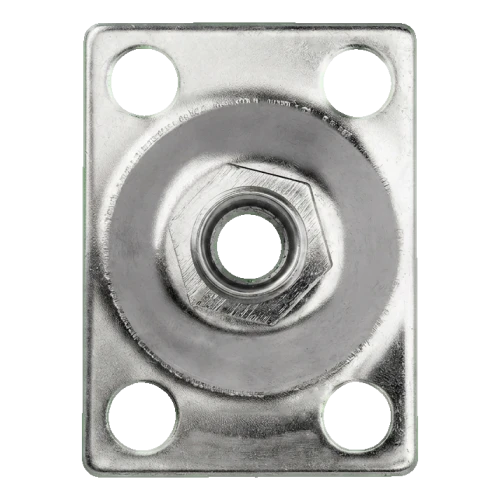

Platine PSG pour charnière M12 – vue côté filetage intérieur
Platine PSG pour charnière M12 – vue côté filetage intérieur

La platine est fixée à l'aide de quatre vis à travers les trous de diamètre 10,5 mm, répartis selon un entraxe de 35 × 55 mm. Le filetage central M12 permet le vissage rapide de l'axe de charnière réglable, ce qui permet un réglage précis de la position du vantail du portail ou du portillon. La construction universelle signifie que la platine convient aussi bien au montage gauche que droit — sans nécessité de commander des variantes séparées.

La surface brute de l'acier inoxydable permet l'adaptation de la finition aux exigences individuelles du projet — l'élément peut être laissé à l'état brut, poli ou recouvert d'une couche de protection supplémentaire. Pour les équipes d'installation, cela signifie une flexibilité totale et la possibilité d'adapter l'apparence aux autres éléments de la balustrade ou de la clôture.
