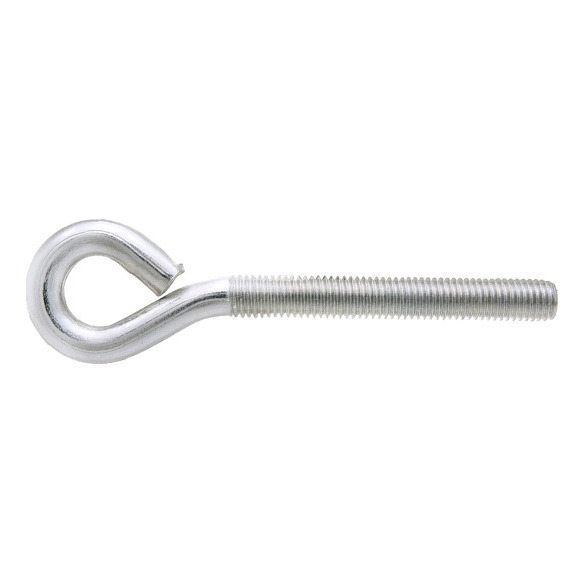

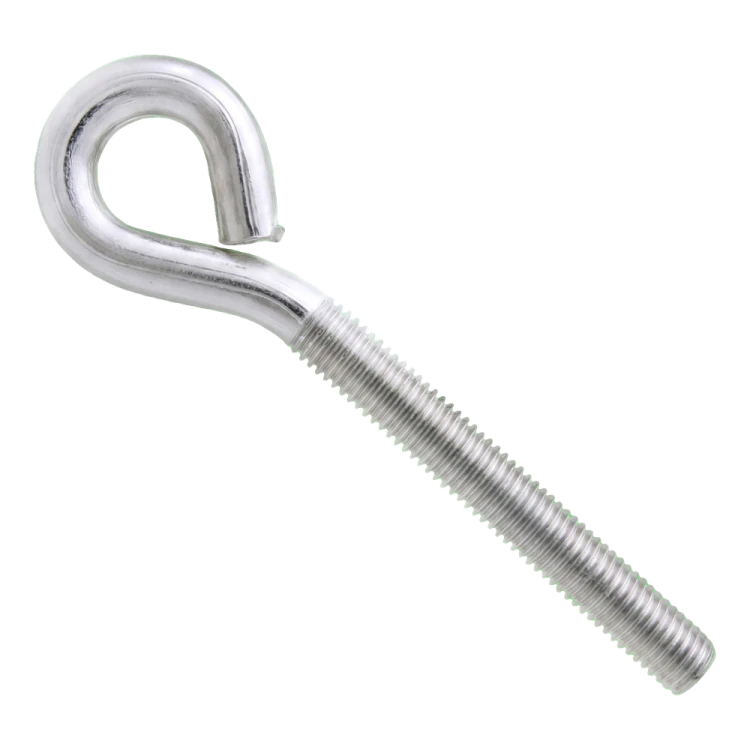

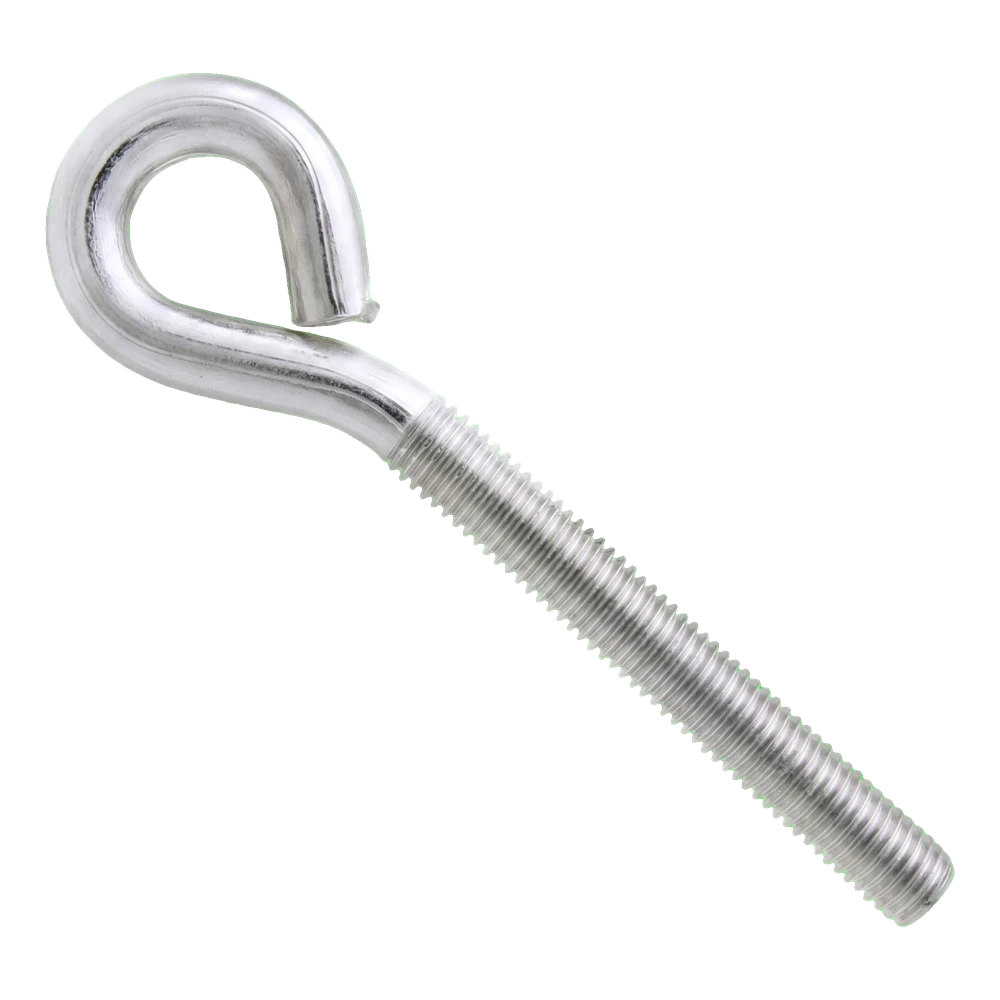

Piton à œil à filetage métrique galvanisé M16×300 mm

Tige filetée terminée par un œil fermé – à visser dans un taraudage métrique pour suspendre des cordes, des chaînes et des éléments munis d'un mousqueton ; acier de classe 5.8, zingage électrolytique

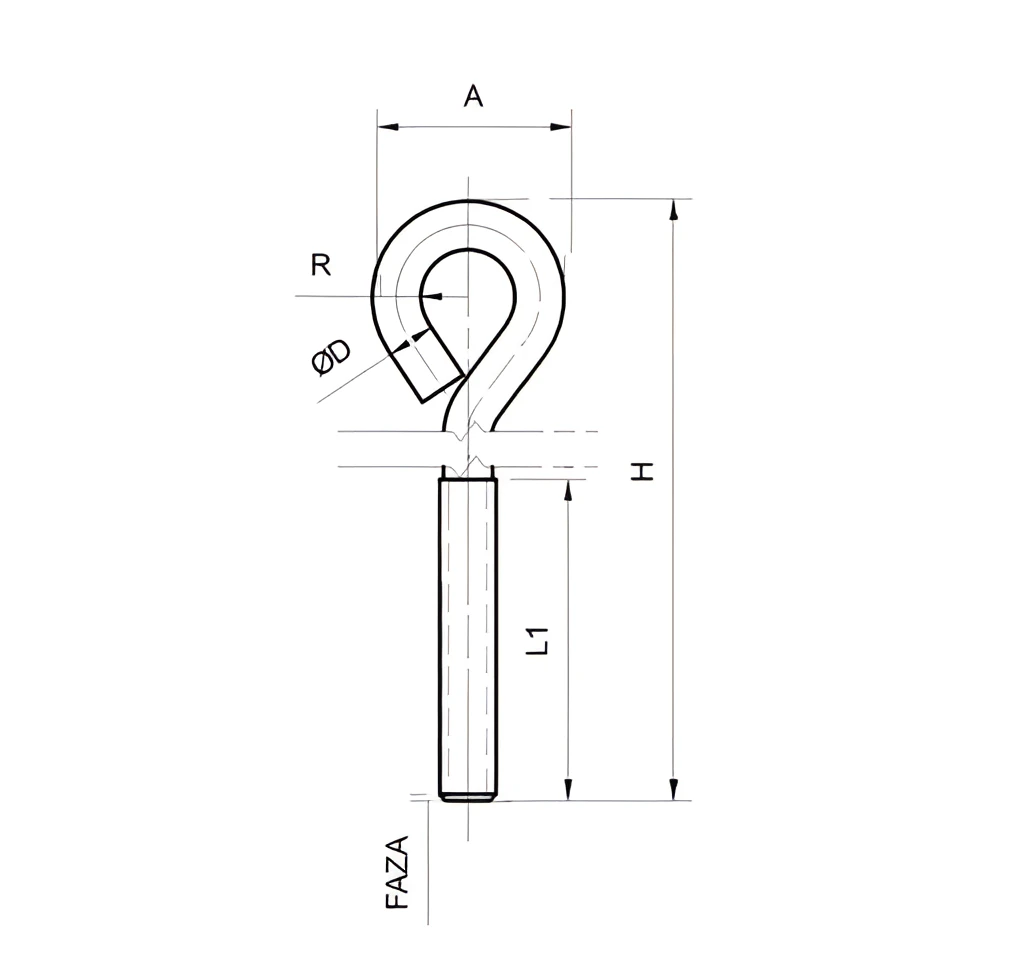

Ouvrir le dessin coté en taille réelle

À propos du produit

Le piton à œil à filetage métrique est une tige filetée terminée par un œil fermé. Il sert à suspendre des cordes, des câbles, des chaînes et des éléments munis d'un mousqueton. La partie filetée se visse dans un élément à filetage intérieur (douille d'ancrage, écrou ou trou taraudé).

La désignation M16 indique le filetage métrique du piton ; la douille d'ancrage, l'écrou ou le trou taraudé doit présenter le même taraudage. La longueur totale H est de 300 mm et se mesure de l'extrémité du filetage au point le plus éloigné de la partie cintrée. La longueur filetée disponible L1 est de 200 mm et le diamètre extérieur de la partie cintrée Dz est de 69 mm. Il s'agit de valeurs nominales selon le tableau du fabricant. Vissez le piton à la profondeur requise par l'élément associé ; bloquez la partie filetée qui en dépasse à l'aide d'un contre-écrou. Après le montage, orientez l'œil dans la direction de la charge et ne sollicitez pas le piton latéralement au niveau de la partie cintrée.

Le matériau utilisé est acier, de classe de résistance 5.8, et le revêtement est zingage électrolytique. Le revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez la finition selon les conditions d'exposition. Le fabricant n'indique pas la capacité de charge du piton et la classe de résistance indiquée concerne uniquement l'acier. La charge admissible dépend du support et du mode de fixation ; elle est définie par l'étude ou par le fabricant de l'ancrage. N'utilisez pas le piton pour le levage de charges ni pour l'assurage des personnes.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Choisissez un élément associé dont le taraudage correspond à M16 – cheville, écrou ou douille taraudée.
• ✓Vissez le piton à la profondeur requise par l'élément associé (longueur filetée disponible : L1 = 200 mm) ; bloquez la partie filetée qui dépasse de l'élément à l'aide d'un contre-écrou.
• ✓Après le montage, orientez l'œil dans la direction de la charge ; ne sollicitez pas le piton latéralement au niveau de la partie cintrée.
