Pied de poteau réglable à sceller (avec tige) 0–125 mm – tige 190 mm, tôle 3 mm, galvanisé doré

Étrier en U avec réglage de la largeur 0–125 mm et tige de 190 mm à sceller dans le support ; tôle de 3 mm

Ouvrir le dessin coté en taille réelle

À propos du produit

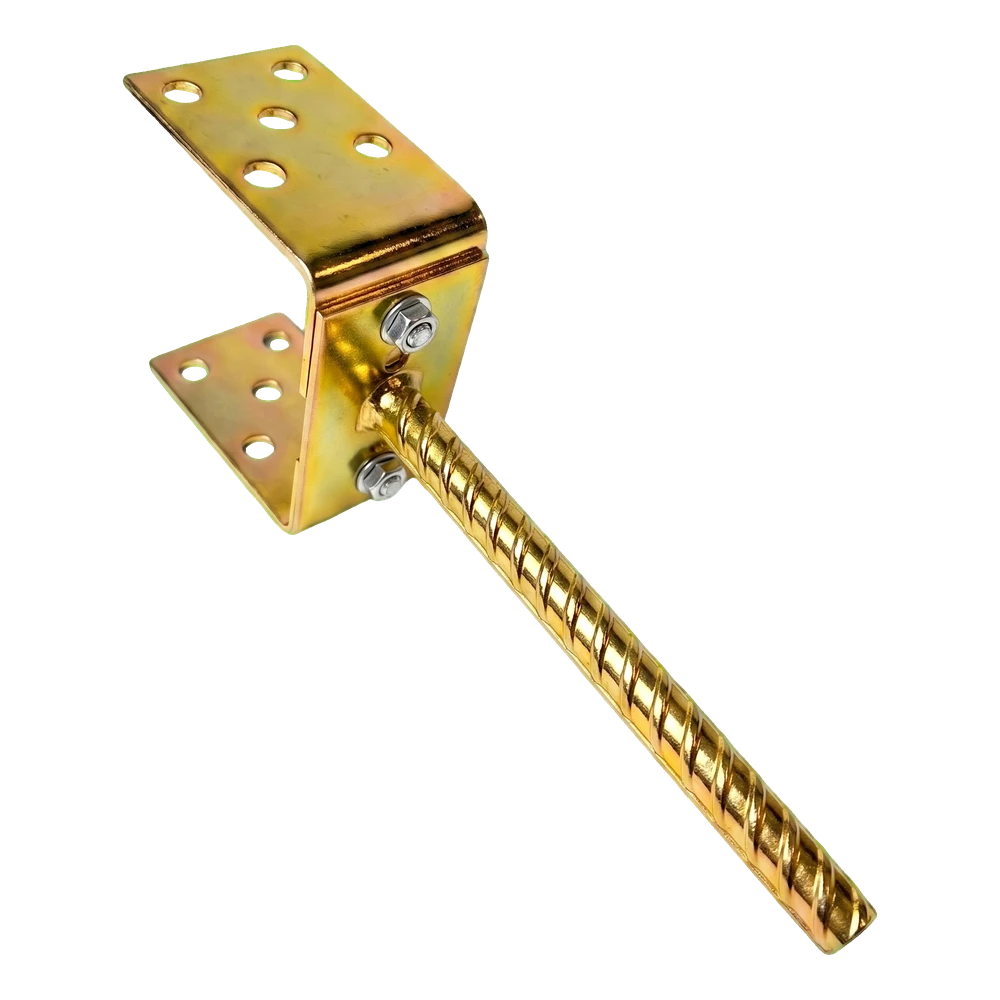

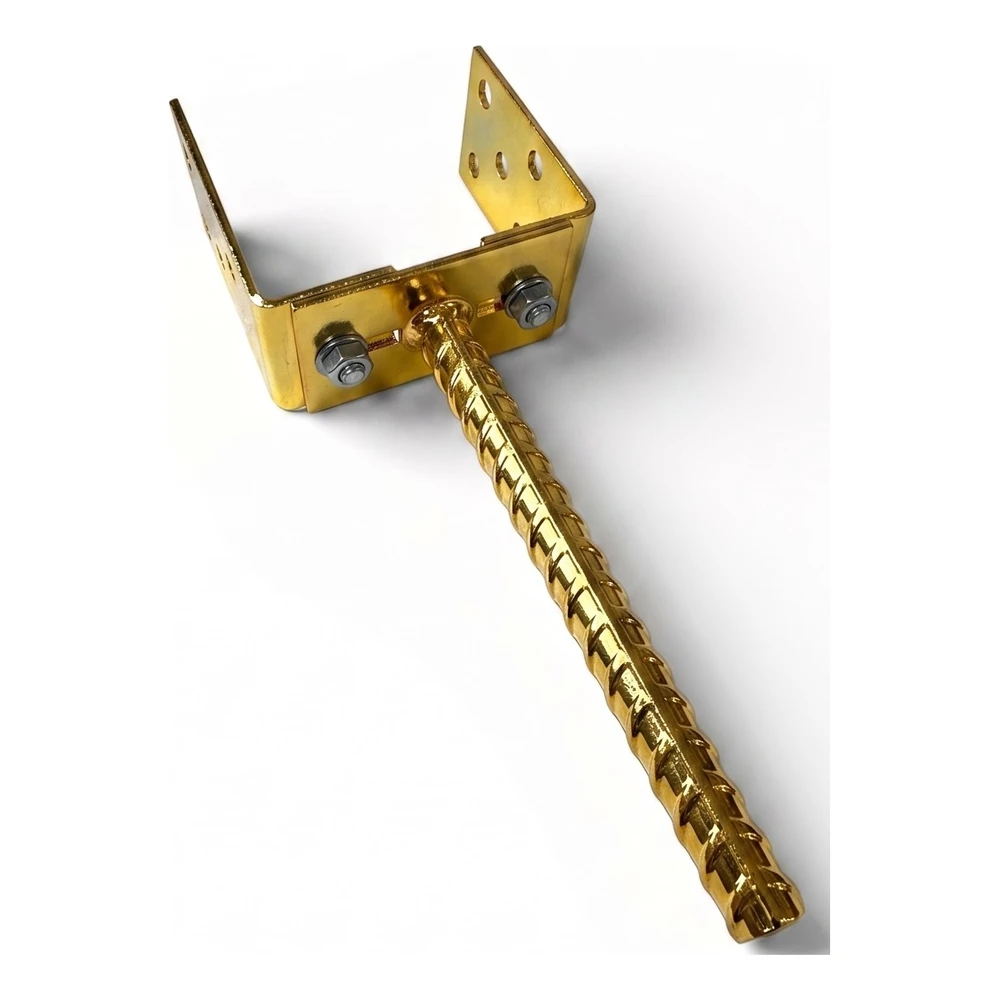

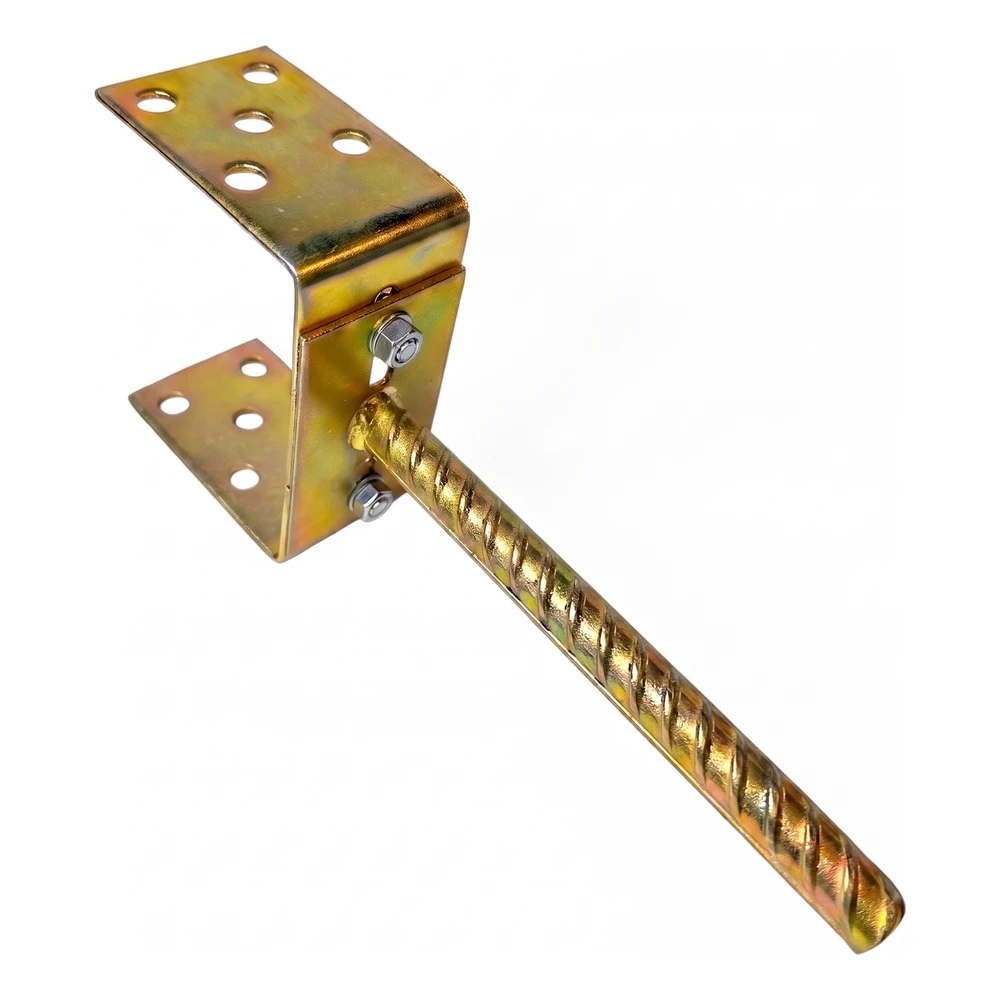

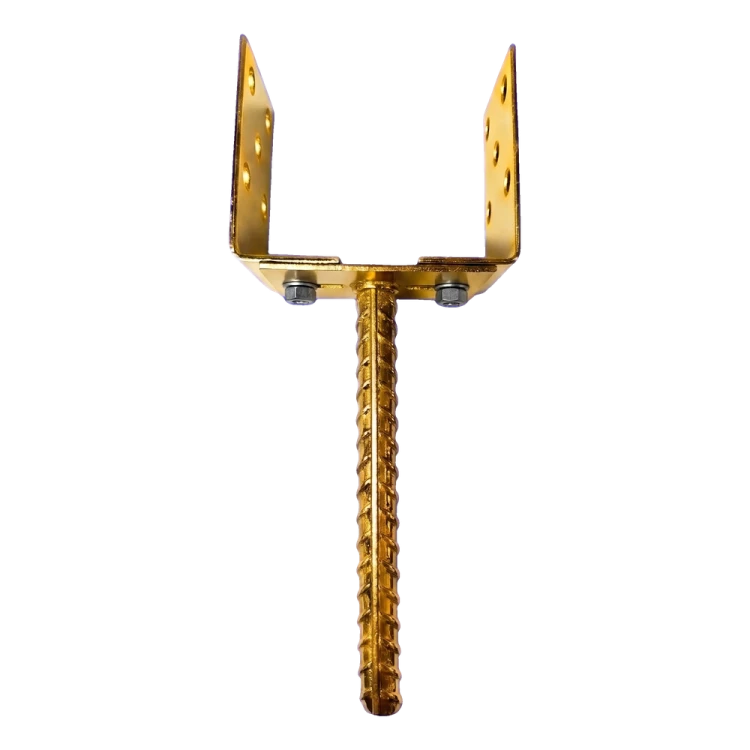

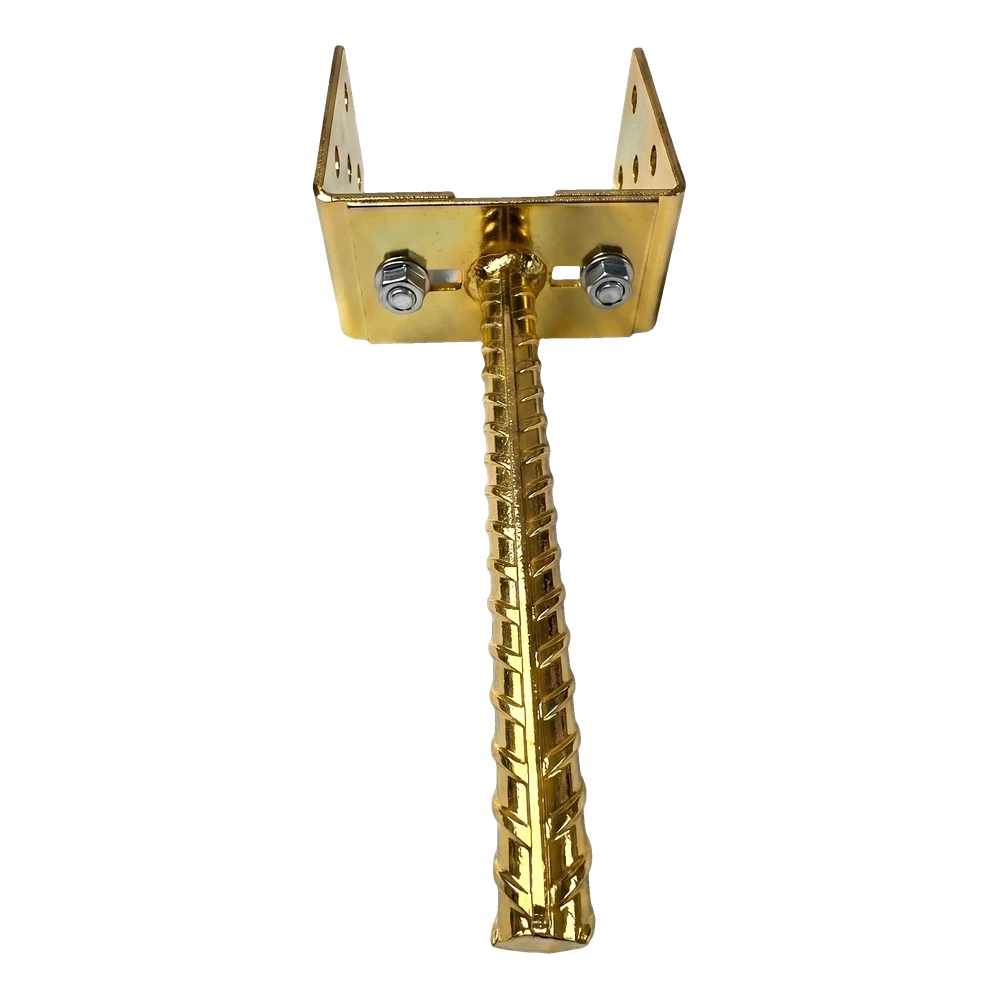

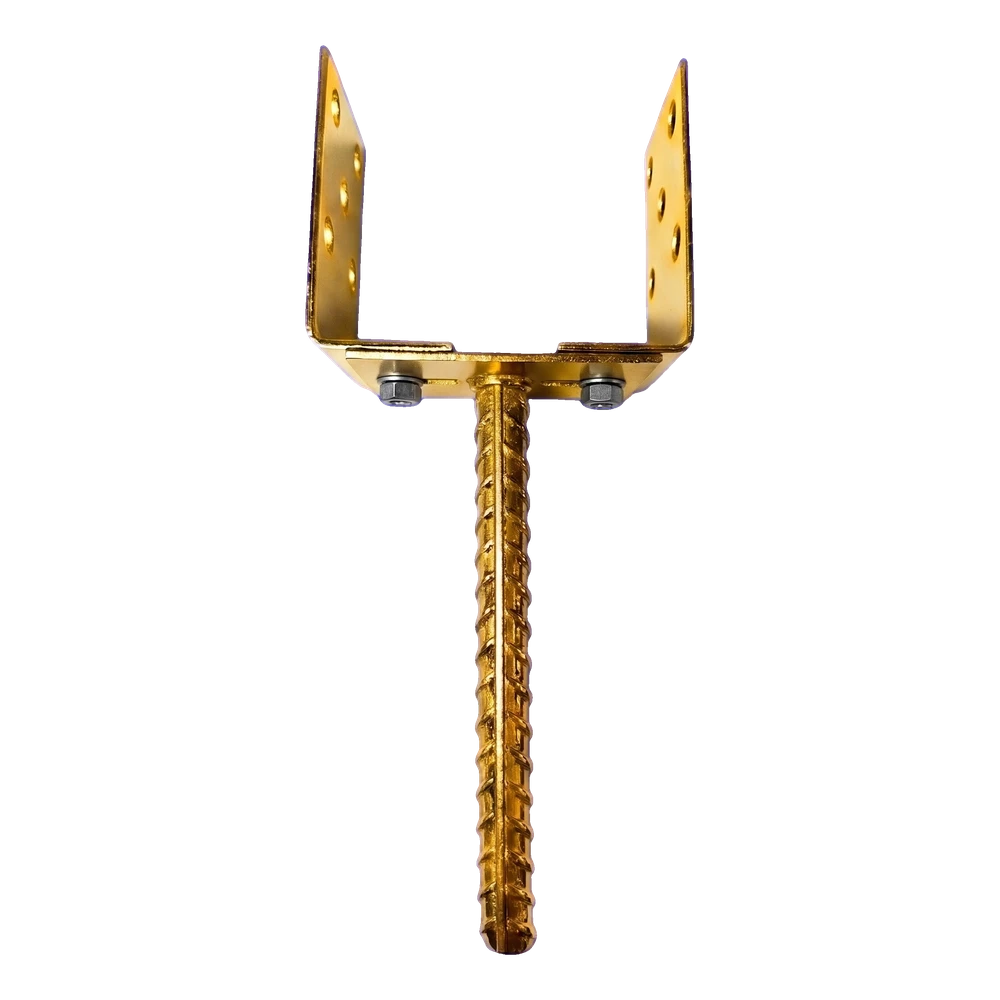

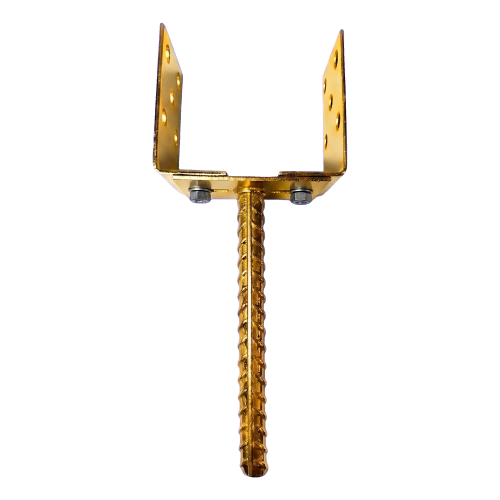

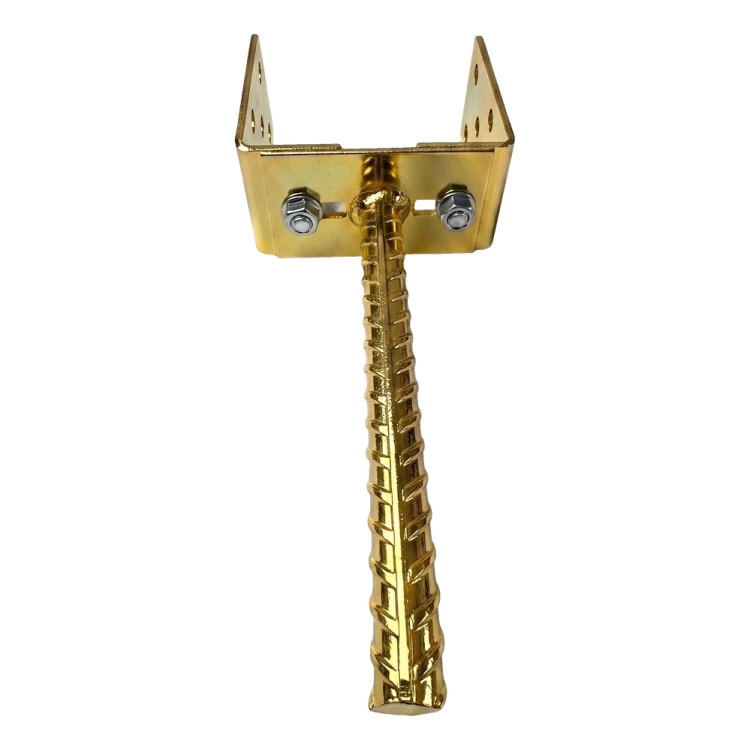

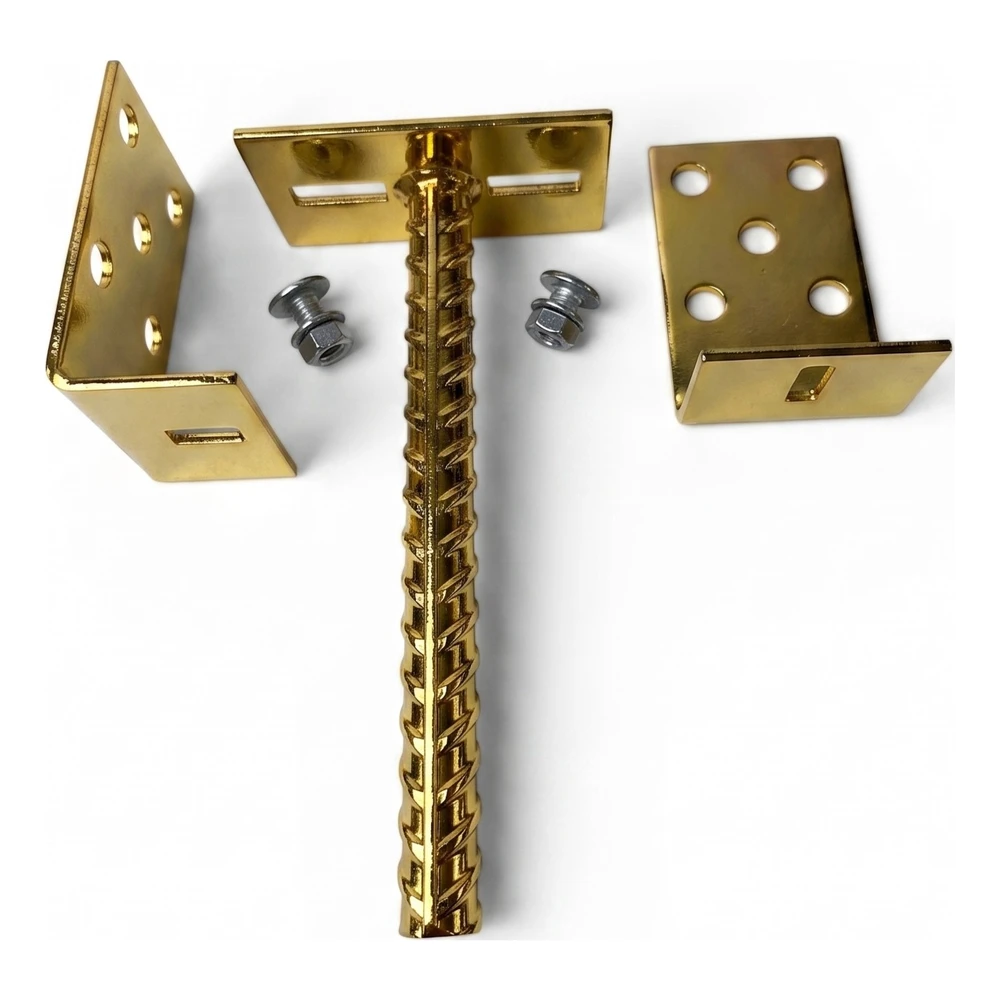

Le pied de poteau sert à fixer un poteau au-dessus d'une fondation. Il se compose d'un étrier en U à largeur réglable et d'une tige à sceller dans le support (par exemple dans le béton). Le poteau se visse aux ailes de l'étrier par leurs trous, et l'écartement des ailes se bloque à l'aide des boulons de réglage.

Adaptez la largeur de l'étrier (b) à celle du poteau ; la plage de réglage est de 0–125 mm. La longueur de la tige à sceller dans le support (L) est de 190 mm et l'épaisseur de la tôle est de 3 mm. Lors du montage, scellez la tige dans le support et placez l'étrier dans l'axe du poteau. Réglez ensuite l'écartement des ailes à la largeur du poteau, serrez les boulons de réglage et vissez le poteau par les trous des ailes. Le dessin indicatif montre l'une des positions de réglage de la largeur.

L'acier est recouvert du revêtement suivant : zingage électrolytique jaune, qui le protège contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, la finition doit être choisie selon les conditions d'exposition. Le fabricant n'indique pas la capacité de charge du pied de poteau. Le choix en fonction des charges de la structure et le mode de scellement sont définis par l'étude.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Scellez la tige de 190 mm dans le support (par exemple dans le béton frais de la fondation) et placez l'étrier dans l'axe du poteau.
• ✓Réglez l'écartement des ailes de l'étrier à la largeur du poteau (plage de 0–125 mm) et serrez les boulons de réglage.
• ✓Vissez le poteau aux ailes de l'étrier par leurs trous.
