Pied de poteau réglable à platine (avec tôle) 0–125 mm – tôle 3 mm, zingage argent

Étrier en U réglable en largeur (0–125 mm), sur platine inférieure de 100 × 100 mm ; poteau à 85 mm au-dessus du support

Ouvrir le dessin coté en taille réelle

À propos du produit

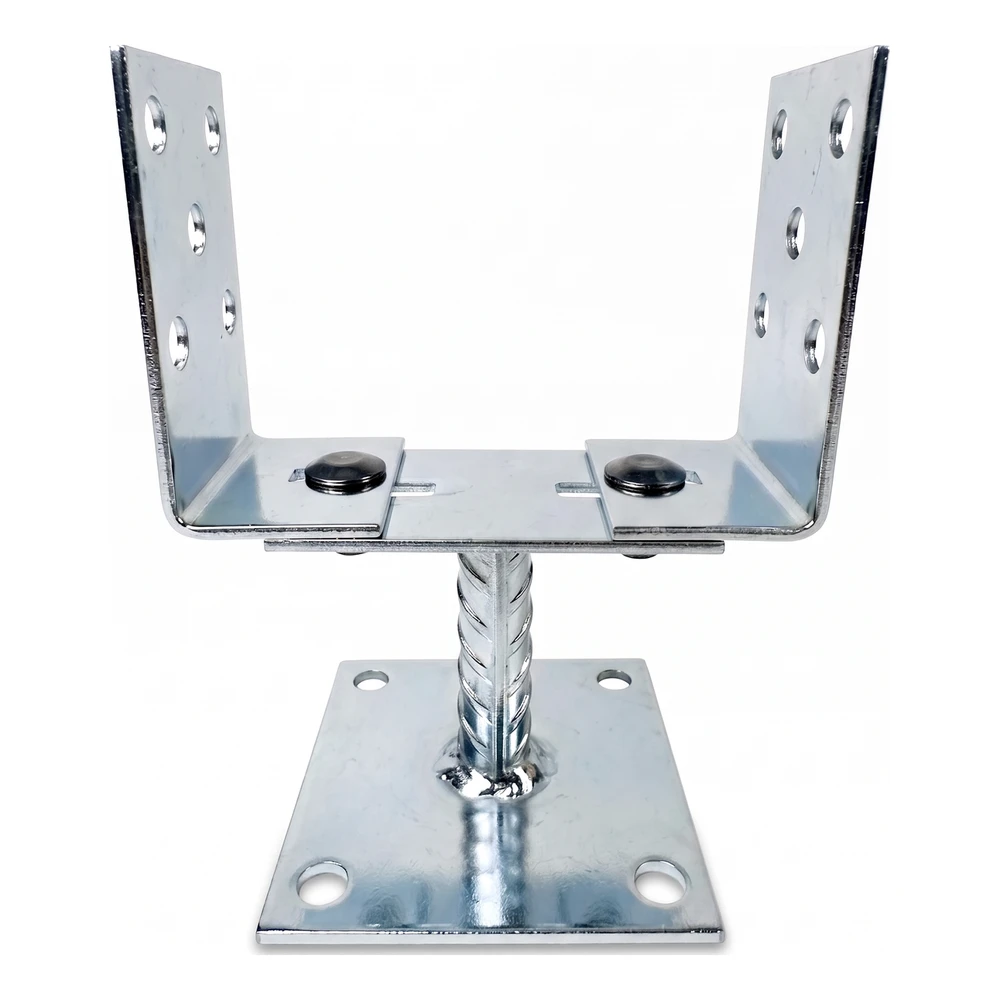

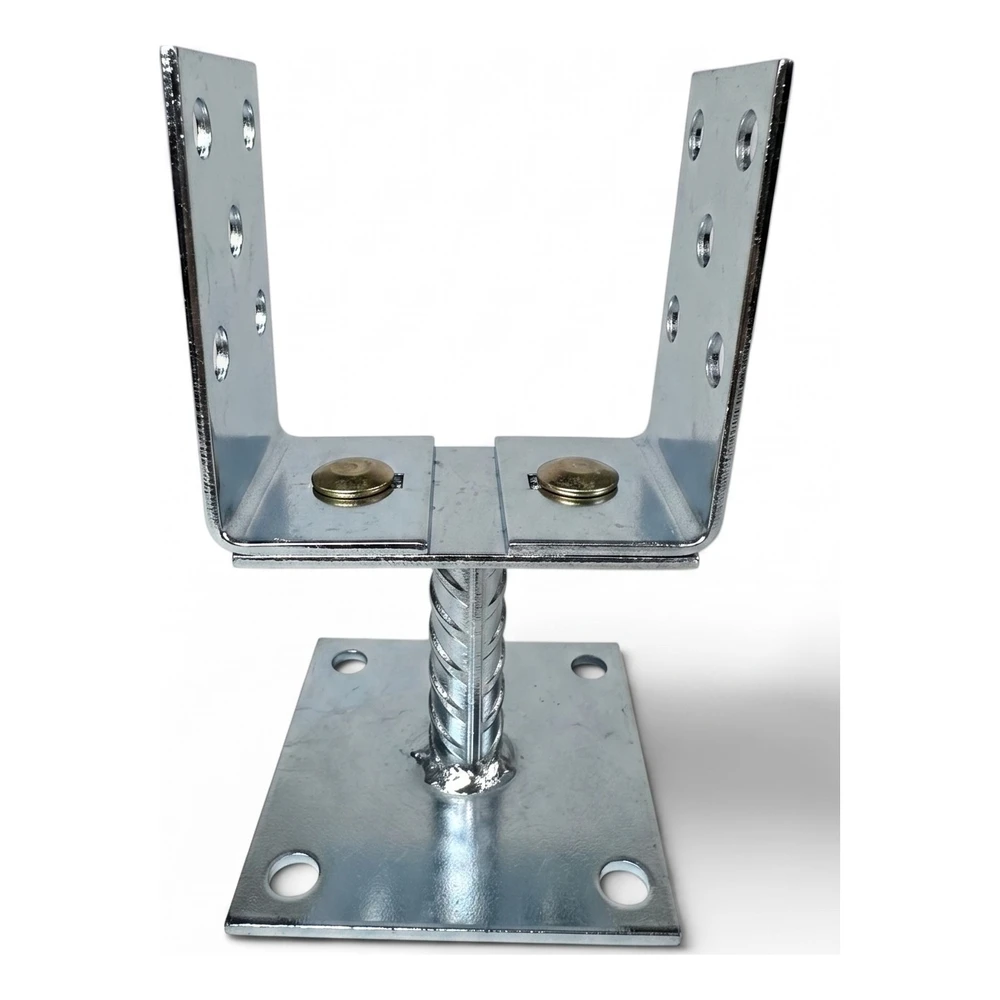

Le pied de poteau sert à fixer le poteau au support par la platine inférieure. Il est doté d'un étrier en U réglable en largeur, qui maintient le poteau à distance au-dessus du support.

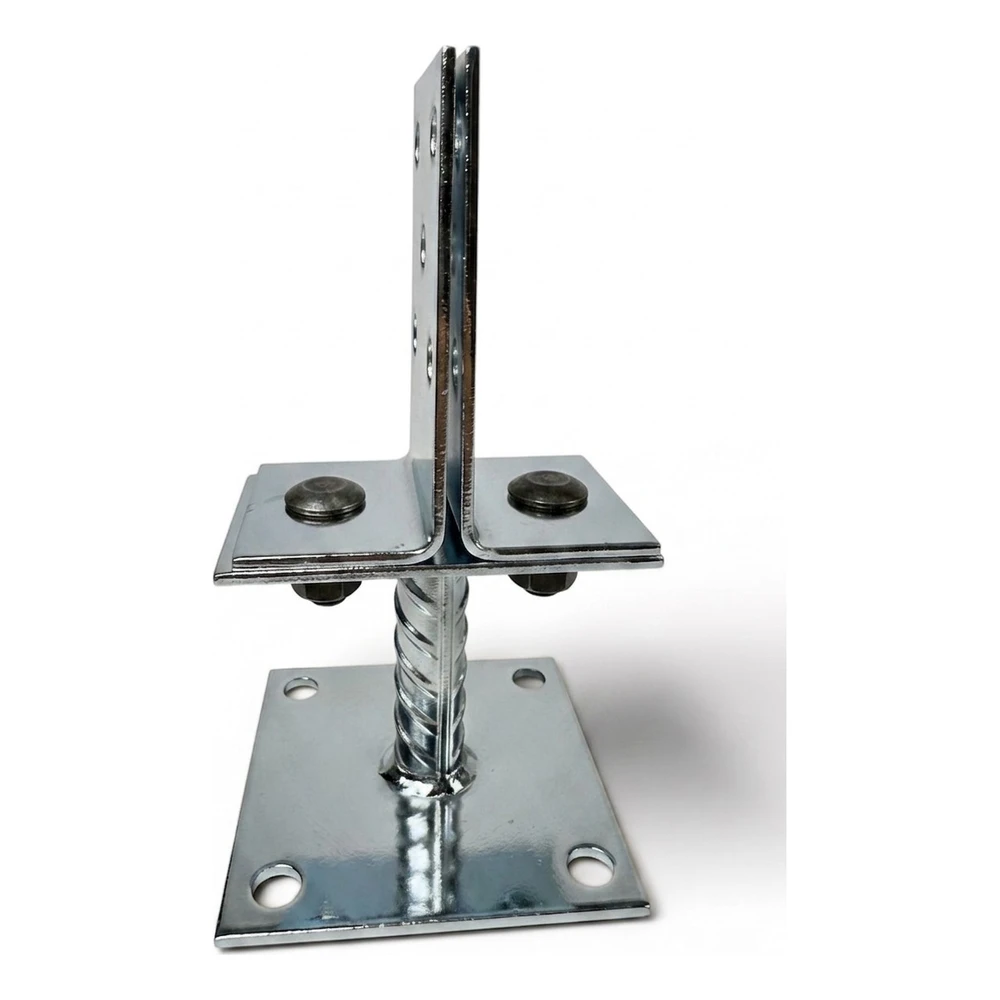

Adaptez la largeur de l'étrier (dimension b) à celle du poteau ; elle est réglable dans la plage 0–125 mm. La dimension h correspond à la distance entre le poteau et le support, soit 85 mm. Les dimensions c × c de la platine inférieure sont de 100 × 100 mm. Le dessin montre l'une des positions de réglage de la largeur. Lors du montage, réglez l'écartement des ailes de l'étrier à la largeur du poteau et serrez les boulons de réglage. Fixez la platine inférieure à un support porteur à l'aide de fixations adaptées à sa nature, puis vissez le poteau aux ailes de l'étrier par leurs trous.

L'épaisseur de la tôle est de 3 mm. Le produit est fabriqué en acier avec le revêtement suivant : zingage blanc. Celui-ci protège l'acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez la finition selon les conditions d'exposition. Le fabricant n'indique pas la capacité de charge du pied de poteau ; le choix en fonction des charges de la structure est défini par l'étude.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Réglez l'écartement des ailes de l'étrier à la largeur du poteau (plage 0–125 mm) et serrez les boulons de réglage.
• ✓Fixez la platine inférieure de 100 × 100 mm à un support porteur à l'aide de fixations adaptées à sa nature.
• ✓Vissez le poteau aux ailes de l'étrier par leurs trous.
