PSG

Pack de chariots pour profil 68x68 + accessoires KIT pour portails coulissants

Aller aux commentaires sur les produits

Kit complet de système de roulement pour portails coulissants autoportants : 2 chariots à 8 galets avec roulements 6201 RS, galet inférieur d'extrémité et butée inférieure. Système 68x68, rail 60.069.ZN, poids d'environ 12,9 kg.

Voir la description complète
avec TVA sans TVA
Prix 75,70 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 68x68x3,5
  • Type de produit Pack / KIT avec accessoires
  • Charge max. [kg] 350
  • Matériau des galets Acier
  • Nombre de galets [szt.] 8
  • Construction du chariot Fixe
  • Type de système de roulement Système suspendu

Description

Kit portail autoportant pour portails coulissants autoportants – avec galet inférieur d'extrémité et butée inférieure

Le kit portail autoportant est un ensemble complet d'éléments du système de roulement pour portails coulissants autoportants, conçu pour fonctionner avec un rail de guidage du système 68x68. Le kit comprend deux chariots à 8 galets, un galet inférieur d'extrémité et une butée inférieure — tout ce dont vous avez besoin pour mettre votre portail en service facilement.

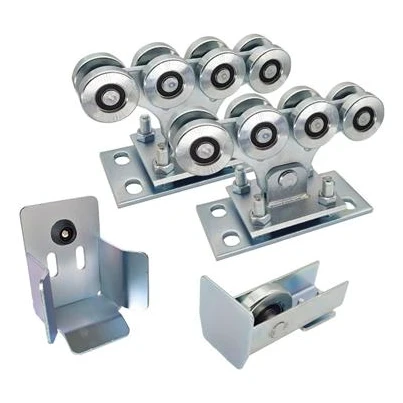

Kit portail autoportant complet – deux chariots à 8 galets, galet inférieur d
Kit portail autoportant complet – deux chariots à 8 galets, galet inférieur d'extrémité et butée inférieure

Contenu du kit :

  • Chariot – 2 pcs (8 galets en acier sur deux niveaux, roulements à billes 6201 RS)
  • Galet inférieur d'extrémité – 1 pc (monté au début du rail autoportant)
  • Butée inférieure – 1 pc (logement de réception monté près du poteau)

Chariot – le cœur du système de roulement

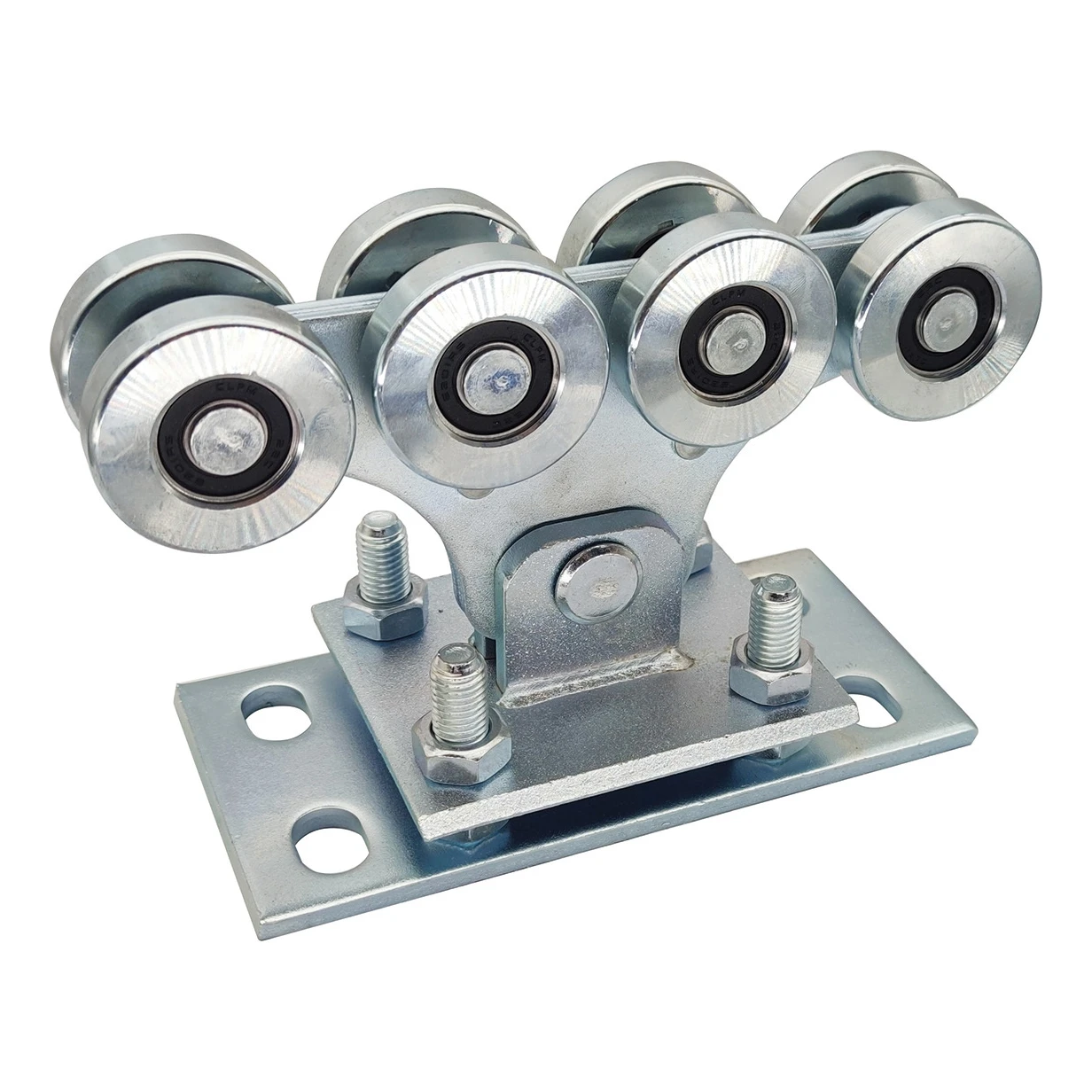

Chariot – vue rapprochée des 8 galets en acier avec roulements à billes
Chariot – vue rapprochée des 8 galets en acier avec roulements à billes

Chaque chariot est équipé de huit galets en acier répartis sur deux niveaux de roulement. La rangée inférieure et la rangée supérieure de galets travaillent en alternance lors de l'ouverture et de la fermeture du portail. Ainsi, chaque groupe de galets est sollicité deux fois moins que dans un chariot traditionnel à 5 galets, ce qui prolonge directement la durée de vie de l'ensemble du système.

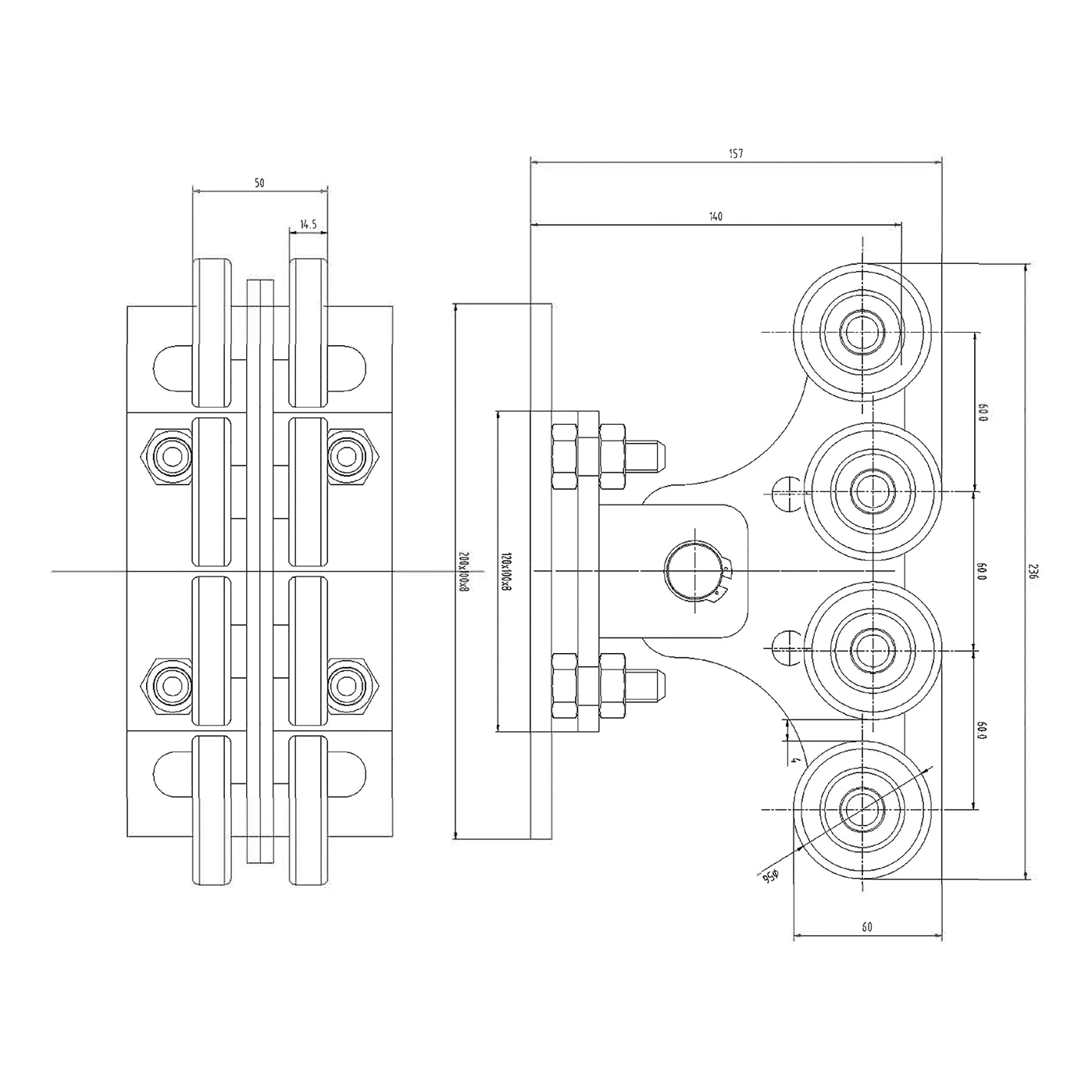

Schéma technique du chariot 60.069 avec dimensions
Schéma technique du chariot 60.069 avec dimensions

La conception du chariot élimine les forces obliques agissant sur les roulements — il en résulte un fonctionnement plus silencieux et une plus grande fiabilité. Le réglage de la position du chariot s'effectue sur les ancrages de fondation à l'aide de cales.

Galet inférieur d'extrémité – stabilité et protection des chariots

Galet inférieur d
Galet inférieur d'extrémité pour portail coulissant autoportant – vue de côté

Le galet inférieur d'extrémité est monté au début du rail autoportant du portail coulissant. En coopération avec la butée inférieure placée près du poteau, il stabilise le portail et garantit une fermeture sûre. L'utilisation du galet inférieur d'extrémité augmente la durée de vie des chariots et protège le système de roulement contre les effets néfastes de la neige et du verglas. Élément galvanisé, compatible avec le système 68x68.

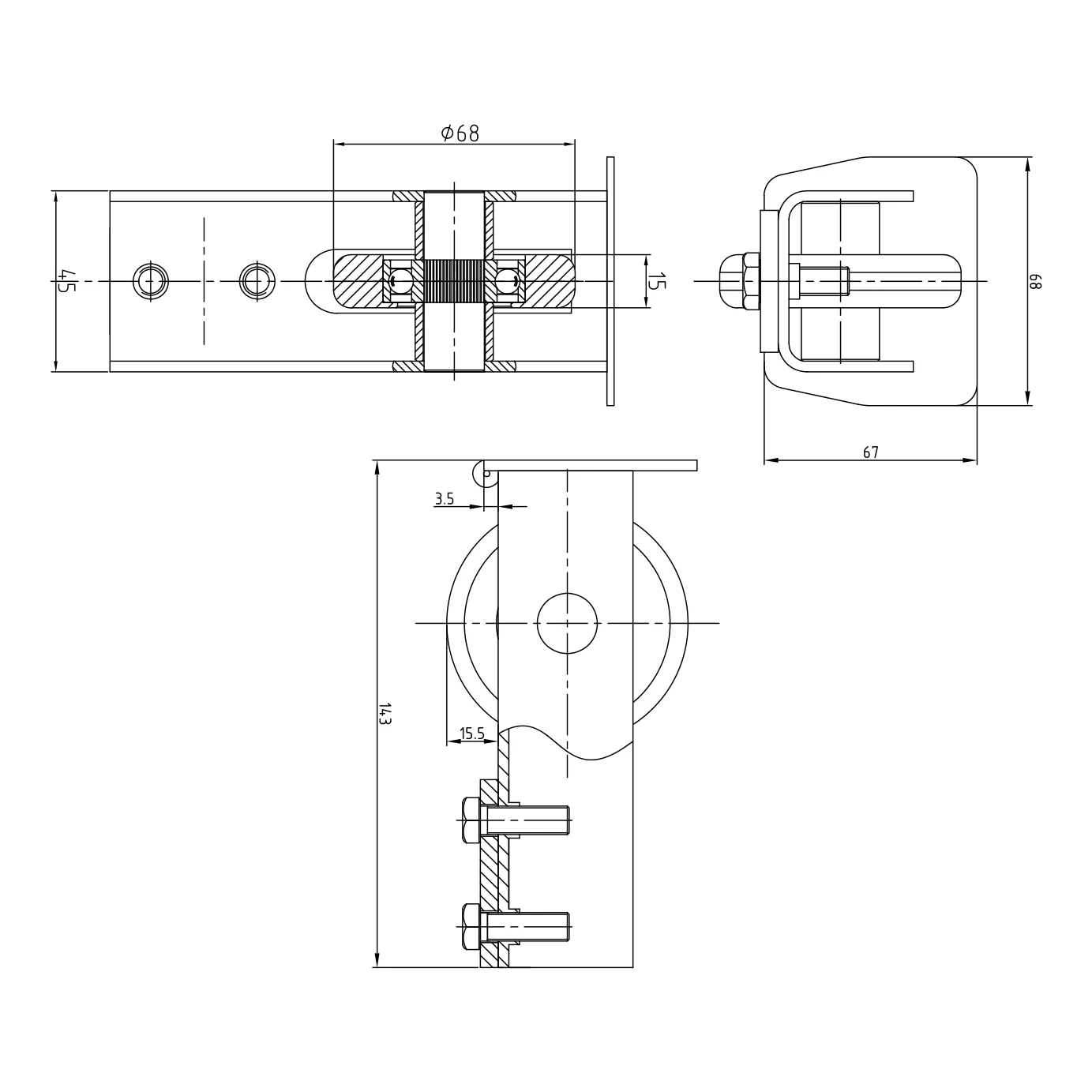

Schéma technique du galet inférieur d
Schéma technique du galet inférieur d'extrémité avec dimensions

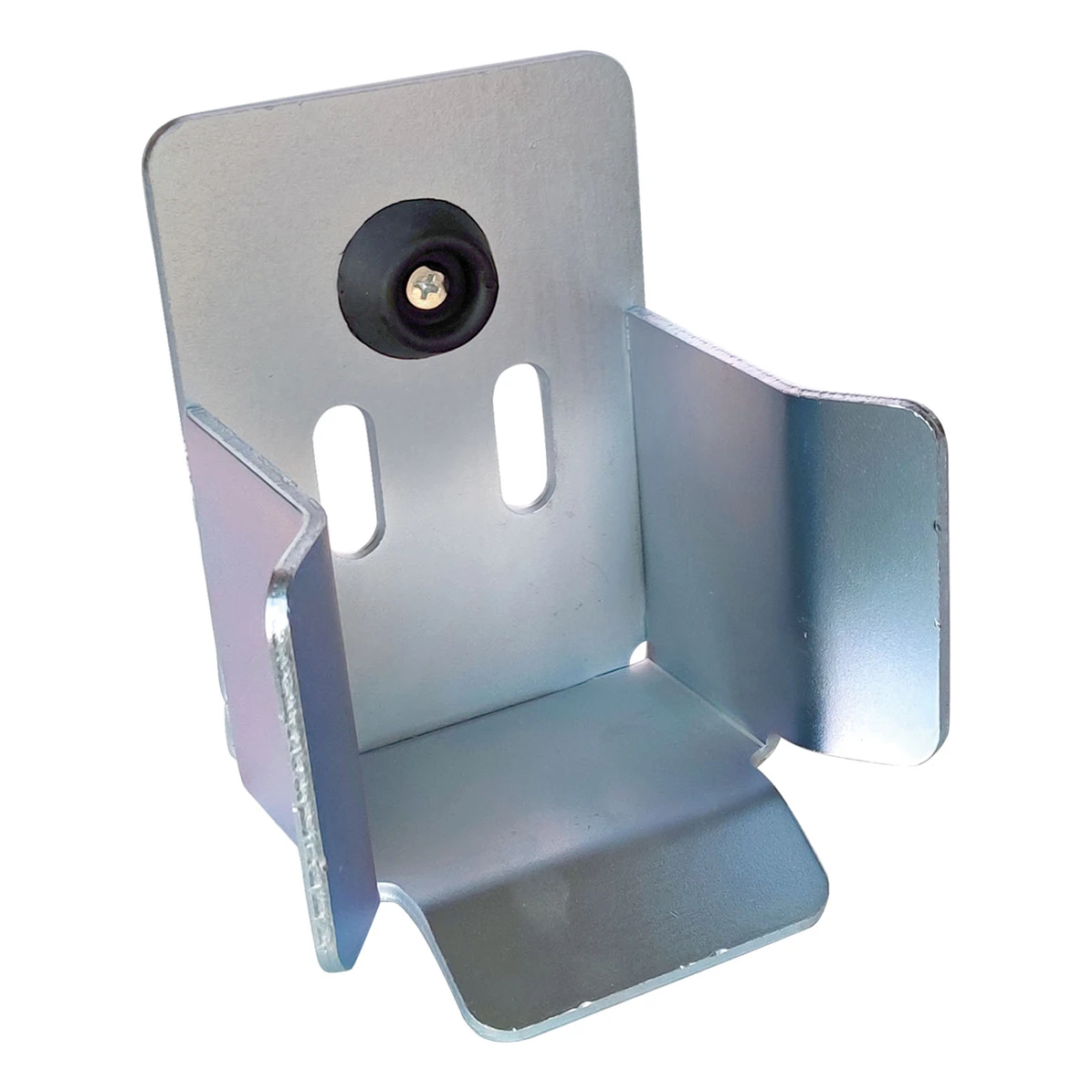

Butée inférieure (logement de réception) pour portail coulissant autoportant
Butée inférieure (logement de réception) pour portail coulissant autoportant

Butée inférieure – fermeture sûre du portail

Le logement de réception est l'un des éléments essentiels du système de roulement d'un portail autoportant. Le montage est rapide et simple — l'élément se visse sur la partie inférieure du poteau de fermeture. Associé au galet inférieur d'extrémité, il forme une configuration permettant l'arrivée du portail contre le poteau et la fermeture complète du système. Élément galvanisé, adapté au système 68x68.

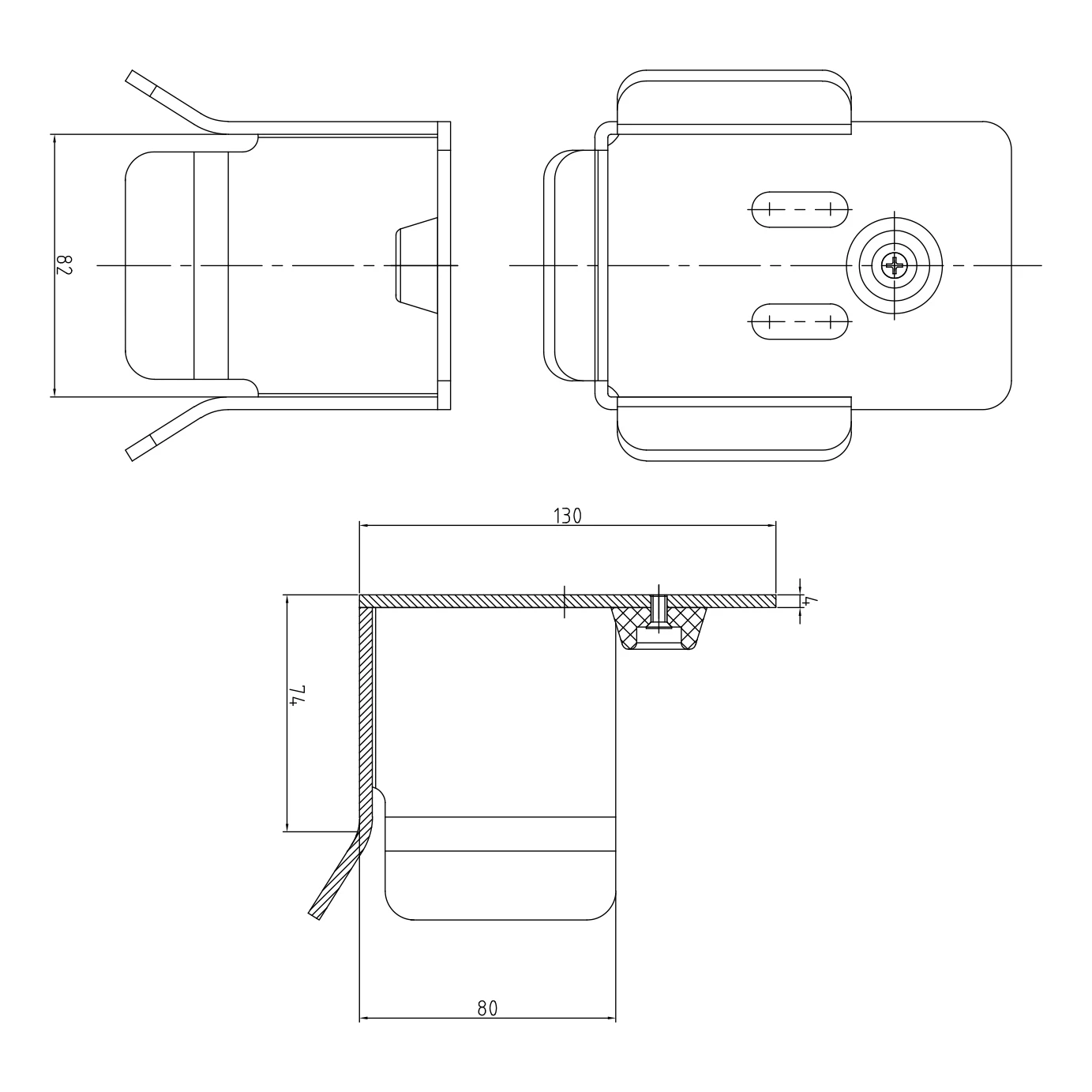

Schéma technique de la butée inférieure avec dimensions
Schéma technique de la butée inférieure avec dimensions

Caractéristiques techniques

  • Matériau : acier noir, galvanisé électrolytiquement
  • Système de roulement : 8 galets en acier sur deux niveaux
  • Roulements : à billes 6201 RS
  • Système : 68x68
  • Dimensions de la base du chariot : 200 × 100 × 8 mm
  • Diamètre du galet : 68 mm
  • Hauteur du chariot :157 mm
  • Rail de guidage :
  • EAN : 5903313204859
  • Poids du kit : environ 12,9 kg

Principaux avantages

  • Kit complet – deux chariots, un galet inférieur d'extrémité et une butée inférieure dans un seul pack
  • Usure des galets réduite de moitié – sollicitation alternée de la rangée supérieure et de la rangée inférieure de galets
  • Fonctionnement silencieux et fluide – élimination des forces obliques sur les roulements
  • Durabilité – acier galvanisé électrolytiquement et roulements à billes 6201 RS
  • Protection contre les intempéries – le galet inférieur d'extrémité protège le système contre la neige et le verglas
  • Réglage simple – sur les ancrages de fondation à l'aide de cales
