Pack de chariots pour portail coulissant : 2× chariot (9 galets, plastique) + accessoires
Donnez votre avis sur le produit
Kit complet de roulement pour portail coulissant autoportant : 2 chariots à 9 galets, support de montée et galet de montée. Capacité de charge 600 kg, rail 80×80×5 mm, galets en matière plastique.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 000-252
Caractéristiques du produit
[PIM] wozki #111
- Taille du rail de guidage 80x80x5
- Type de produit Pack / KIT avec accessoires
- Charge max. [kg] 600
- Matériau des galets Plastique
- Nombre de galets [szt.] 9
- Construction du chariot Fixe
- Type de système de roulement Système à roulettes
Description

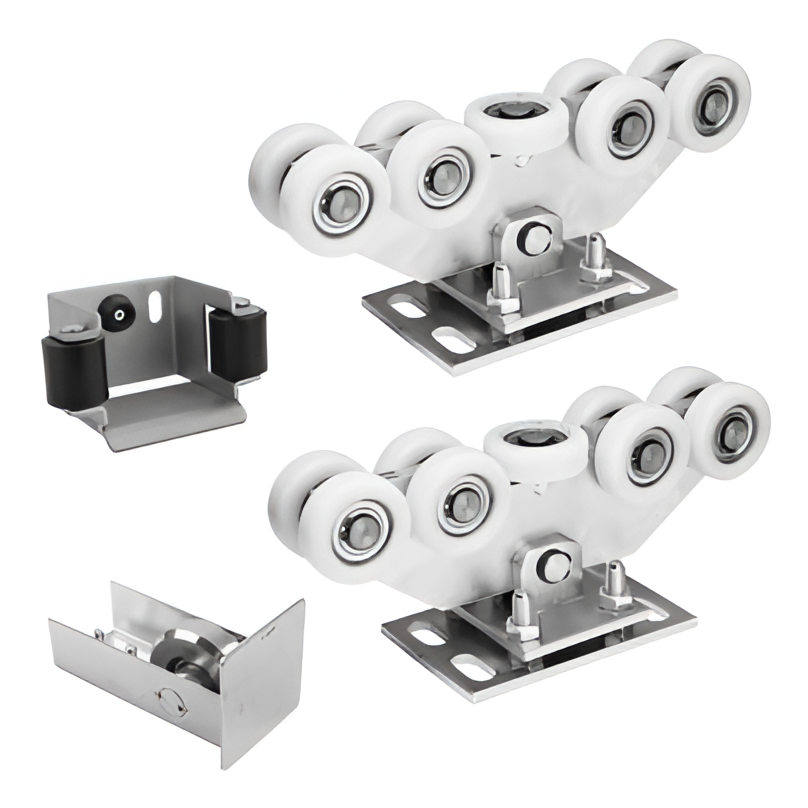

Kit pour portail coulissant – 2 chariots à 9 galets + support de réception + galet de réception
Kit de quincaillerie complet pour portail coulissant autoportant, conçu pour les rails 80×80×5 mm. Le kit comprend deux chariots à 9 galets en matière plastique, un support de réception et un galet de réception — tout le nécessaire pour l'installation professionnelle d'un portail d'une charge maximale de 600 kg.

Chariot 80 – fonctionnement silencieux et fluide du portail

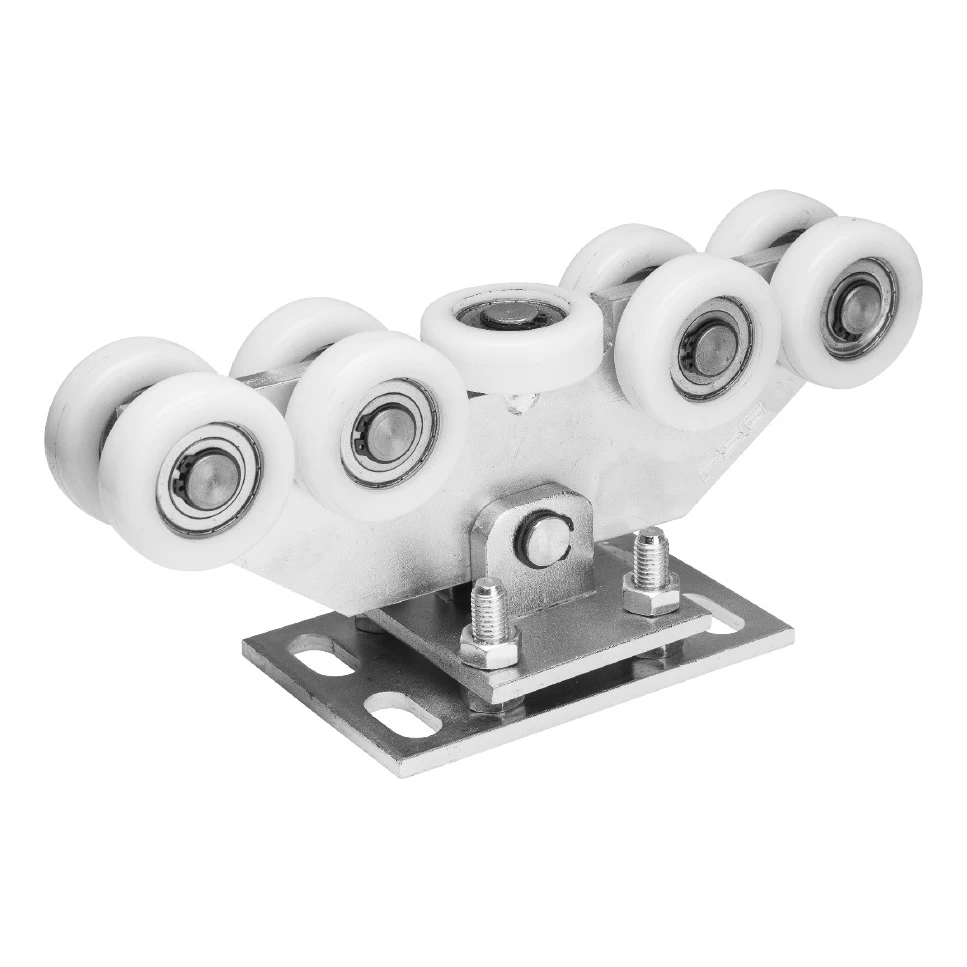

Les chariots équipés de 9 galets en matière plastique garantissent un fonctionnement exceptionnellement silencieux et fluide du portail coulissant. Grâce aux roulements à billes intégrés à chaque galet, la résistance au roulement est minimale, ce qui réduit l'usure de la motorisation et améliore le confort d'utilisation. Chaque chariot est adapté au rail 80×80×5 mm et dispose d'une platine de fixation robuste avec des trous de vissage.
- Charge maximale par chariot : 600 kg
- Nombre de galets : 9 pcs (matière plastique avec roulements)
- Rail compatible : 80×80×5 mm
- Dimensions du chariot (L × H × l) : 180 × 120 × 155 mm
- Entraxe des trous de la platine de fixation : 140 mm
- Hauteur de l'axe des galets : 65 mm
- Largeur de la platine : 68 mm
- Quantité dans le kit : 2 pcs

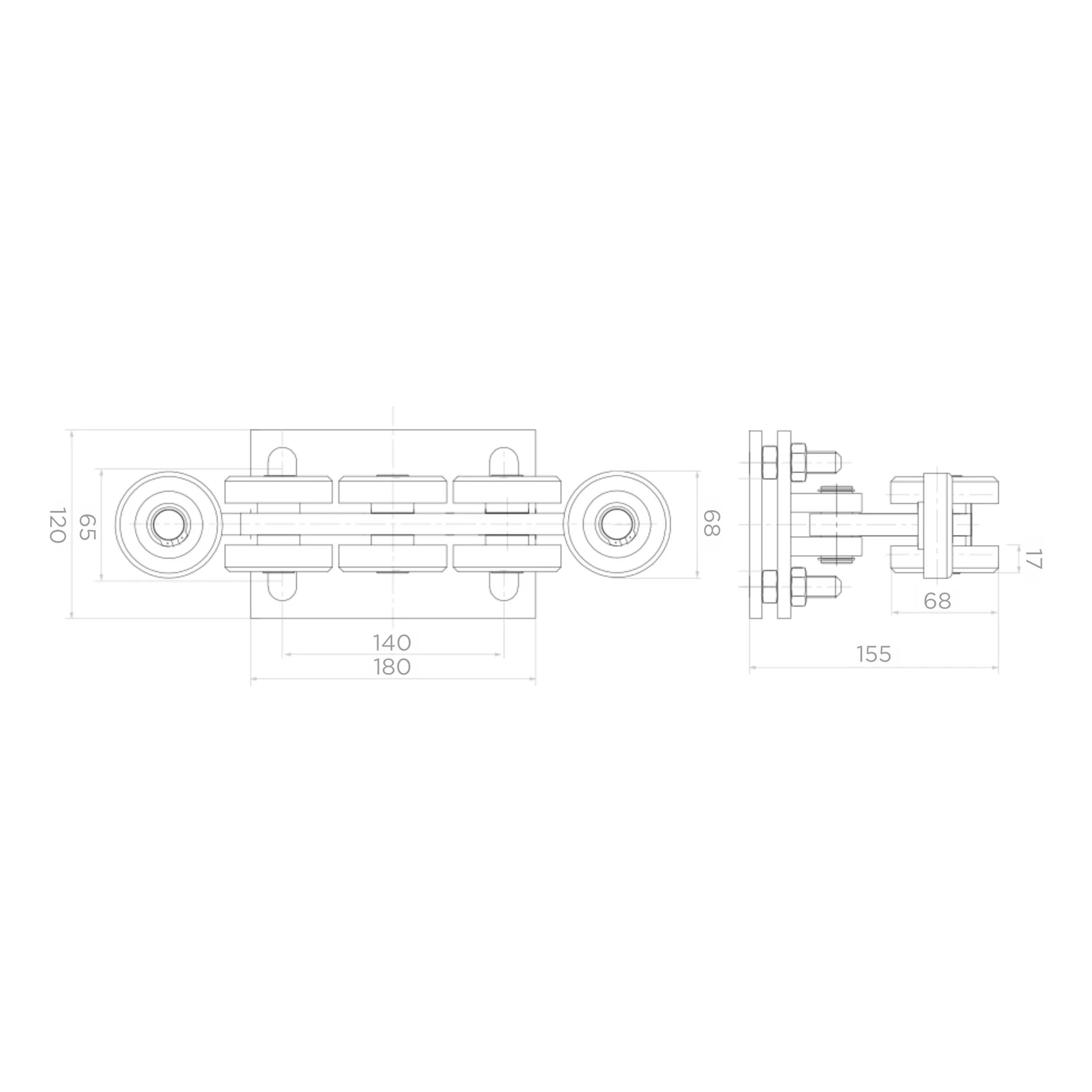

Le plan technique détaillé du chariot présente toutes les dimensions de montage essentielles. La platine de base de 180 × 68 mm avec vis de réglage permet d'ajuster avec précision le niveau du portail après son installation. La hauteur totale du chariot est de 120 mm et sa profondeur de 155 mm, ce dont il faut tenir compte lors de la conception des fondations.
Support de réception – stabilisation et protection

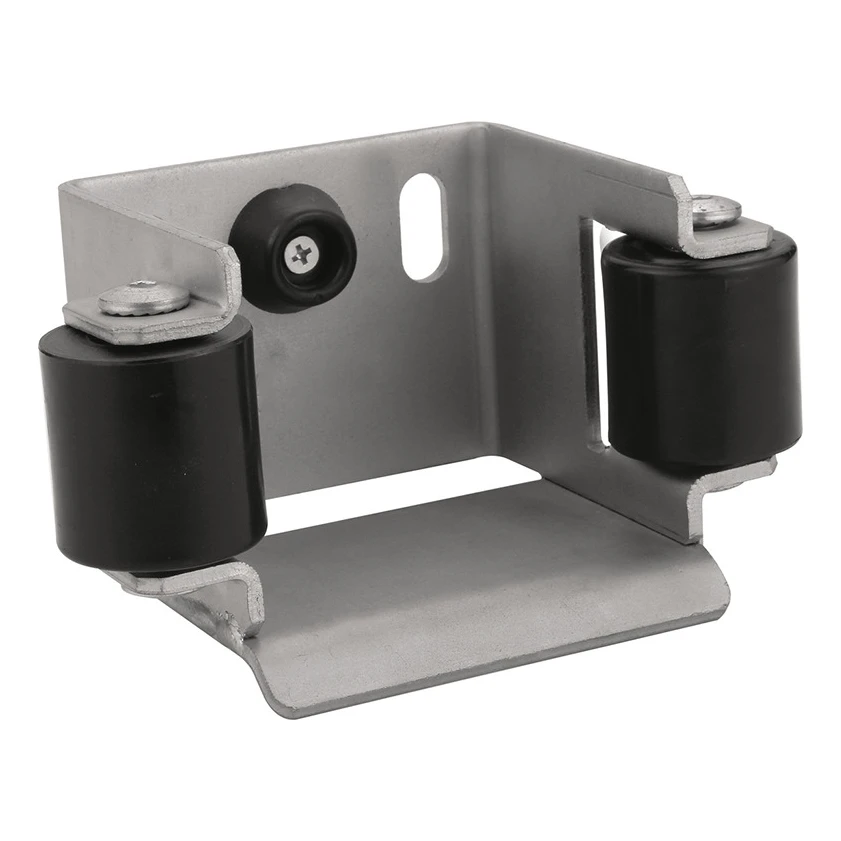

Le support de réception en acier remplit une double fonction : il stabilise le portail à la fermeture et répartit son poids sur un plus grand nombre d'éléments porteurs, ce qui prolonge considérablement la durée de vie des chariots. Équipé de deux galets de guidage en matière plastique espacés de 88 mm, il guide avec précision le rail du portail. À l'arrière se trouvent deux trous de fixation ainsi qu'un butoir en caoutchouc amortissant la fermeture. Produit galvanisé, résistant aux intempéries.
- Rail compatible : 80×80 mm
- Largeur entre les galets : 88 mm
- Dimensions du support (L × l × H) : 100 × 90 × 85 mm
- Épaisseur de la tôle : 4 mm
- Finition : galvanisé
- Quantité dans le kit : 1 pc

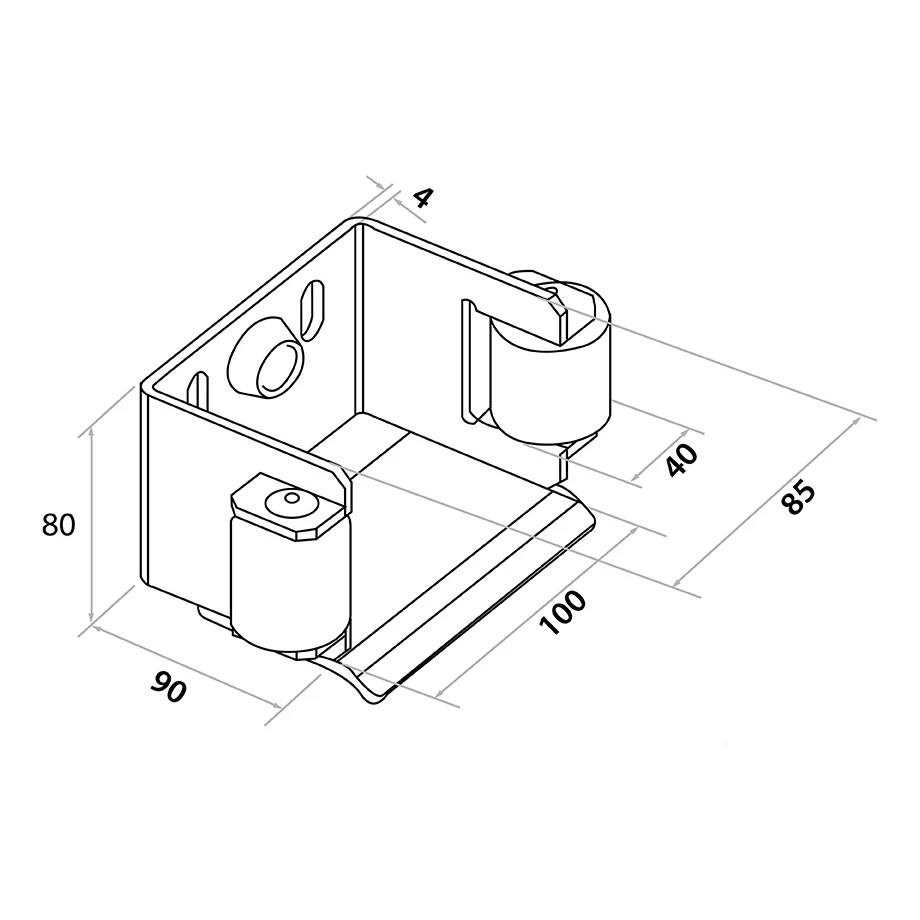

Le plan coté du support de réception présente ses principaux paramètres de montage : base de 100 × 90 mm, hauteur de 80 mm (avec les galets 85 mm), ouverture pour le galet de guidage d'un diamètre de 40 mm. La construction en tôle de 4 mm d'épaisseur assure une rigidité et une durabilité adéquates.
Galet de réception – durée de vie prolongée du système

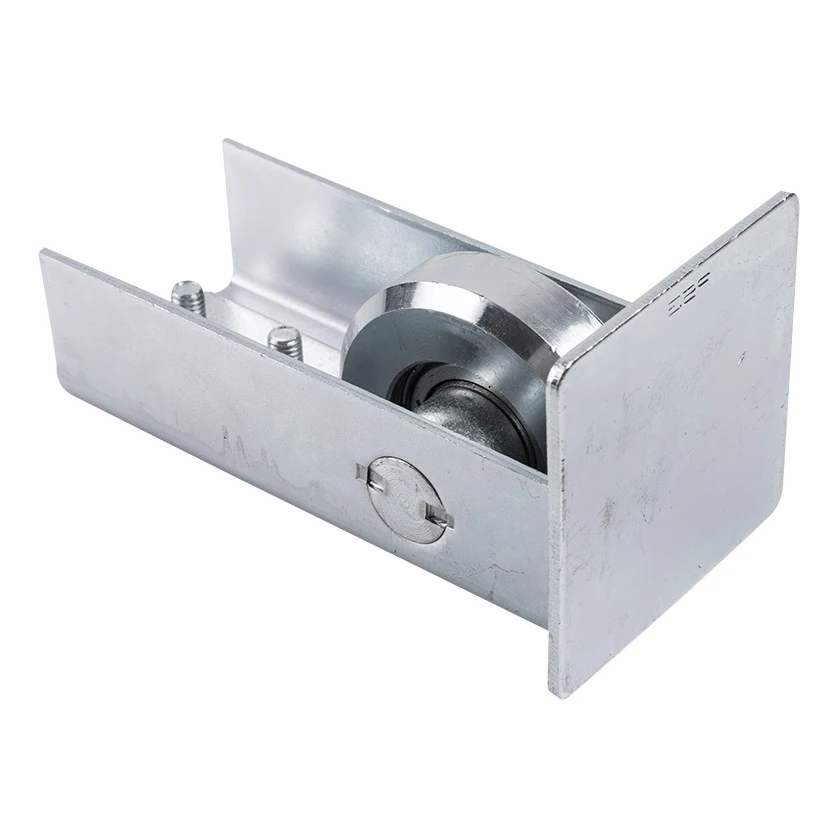

Le galet de réception en acier est monté au début du rail du portail coulissant autoportant. Sa fonction est de guider en douceur le rail sur les chariots à chaque fermeture du portail, ce qui réduit sensiblement les chocs et prolonge la durée de vie de l'ensemble du mécanisme. Il constitue en outre une protection contre la neige et la glace qui s'accumulent à l'intérieur du rail. Les vis de montage sont fournies. Produit galvanisé.
- Rail compatible : 80×80×5 mm
- Dimensions du boîtier (L × l × H) : 148 × 80 × 62 mm
- Largeur du galet : 64 mm
- Épaisseur de la tôle du boîtier : 3 mm
- Finition : galvanisé
- Fourni avec : vis de montage
- Quantité dans le kit : 1 pc

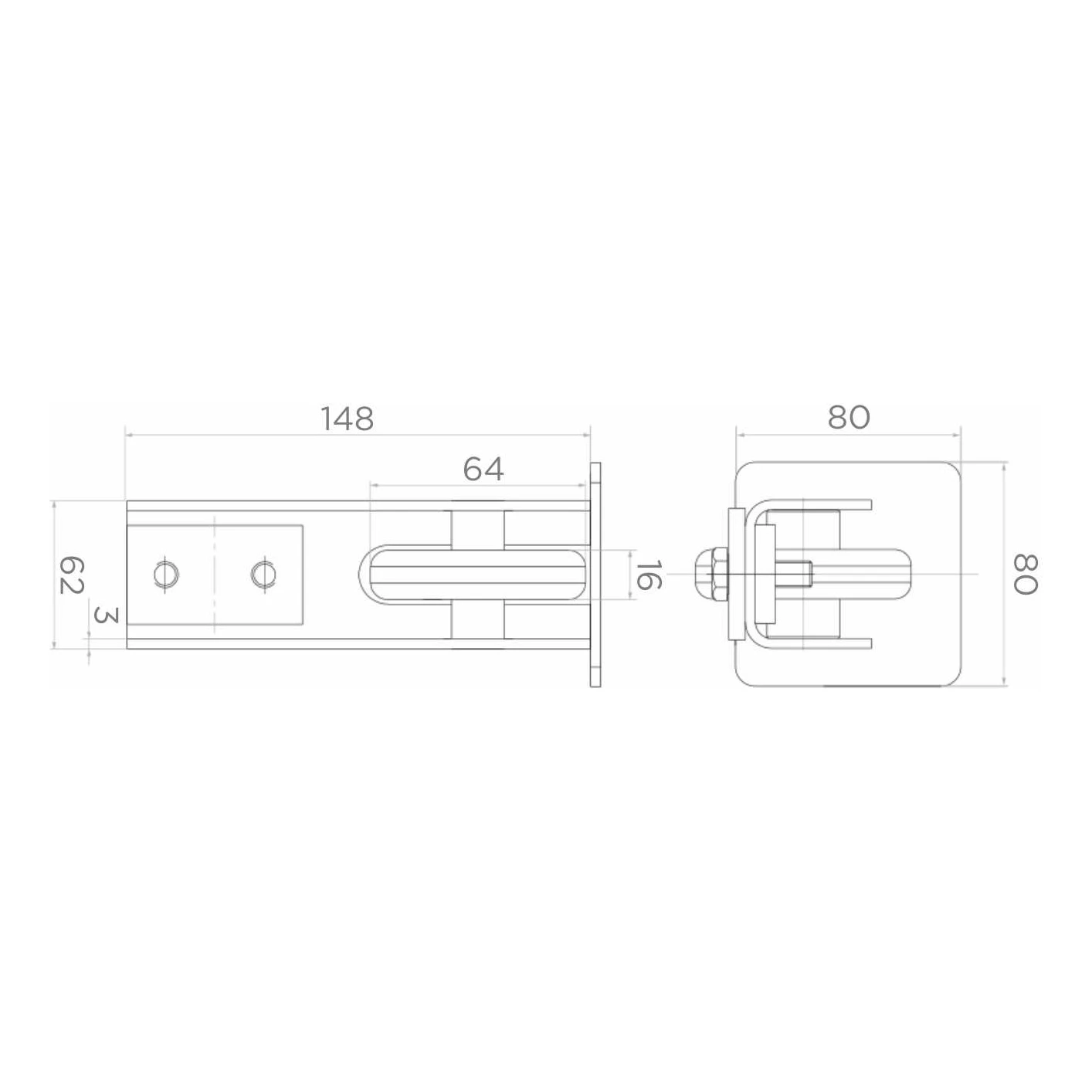

Le plan technique du galet de réception présente les dimensions du boîtier : longueur 148 mm, largeur 80 mm, hauteur 62 mm (épaisseur de la tôle 3 mm). La largeur du galet intérieur est de 64 mm et la hauteur de l'axe de 16 mm depuis la base du boîtier.
Contenu du kit
- Chariot 80 (9 galets, galets en matière plastique) – 2 pcs
- Support de réception avec deux galets de guidage – 1 pc
- Galet de réception avec vis de montage – 1 pc

Le kit est destiné à l'installation professionnelle de portails coulissants autoportants sur rails 80×80×5 mm. Tous les éléments en acier sont galvanisés, ce qui garantit une résistance à la corrosion et une utilisation durable en extérieur. Le poids total du kit est de 17,22 kg.
Caractéristiques techniques du kit
- Rail compatible : 80×80×5 mm
- Charge maximale (par chariot) : 600 kg
- Matériau des galets des chariots : matière plastique avec roulements
- Finition des éléments en acier : galvanisé
- Poids du kit : 17,22 kg
- EAN : 5903313203586
