PSG

PSG terminaison de profilé de roulement pour portails suspendus 35×32 mm galvanisée

Aller aux commentaires sur les produits

Terminaison de profilé de roulement PSG en acier galvanisé, 35×32 mm. Pour portails suspendus à section de rail 35×32×1,5 mm. Tôle frontale épaisseur 2 mm, partie d'insertion 33×24 mm. Poids 0,06 kg. Résistance à la corrosion.

Voir la description complète
avec TVA sans TVA
Prix 1,12 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] Bramy podwieszane - osprzęt #1035

  • Matériau Acier

Description

Embout de rail · plaque 35 × 32 mm

Plaque frontale 35 × 32 mm avec bloc de serrage inséré dans le rail sur 33 mm – ferme l’extrémité du profilé 35 × 32 × 1,5 mm d’un portail coulissant suspendu

35 × 32 mmplaque frontale
35 × 32 × 1,5 mmpour profilé
33 mmprofondeur du bloc
zingagerevêtement

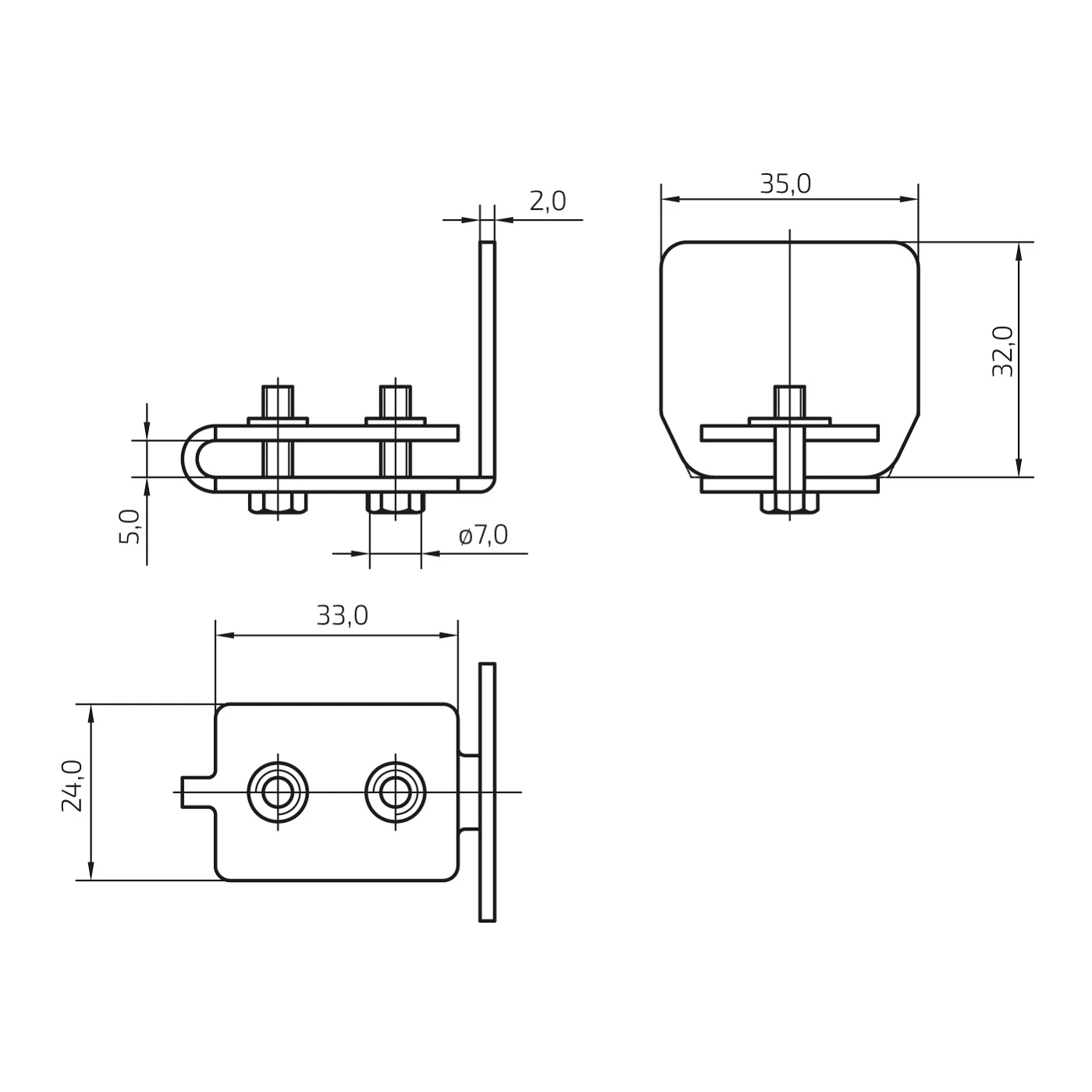

Plan coté de l’embout de rail : plaque W × H = 35 × 32 mm, épaisseur t = 2 mm, profondeur du bloc de serrage D = 33 mm
Ouvrir le dessin coté en taille réelle
Schéma indicatif : vues côté rail, de côté et de dessus sur le bloc de serrage. Dimensions selon le plan du fabricant.

Choix rapide

UtilisationFermeture de l’extrémité du rail pour portail coulissant suspendu – protège l’intérieur du profilé et assure la finition de son extrémité
ChoixChoisissez l’embout adapté au profilé 35 × 32 × 1,5 mm – il doit correspondre à la section du rail
ConditionsLe revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes ; en cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d'exposition

À propos du produit

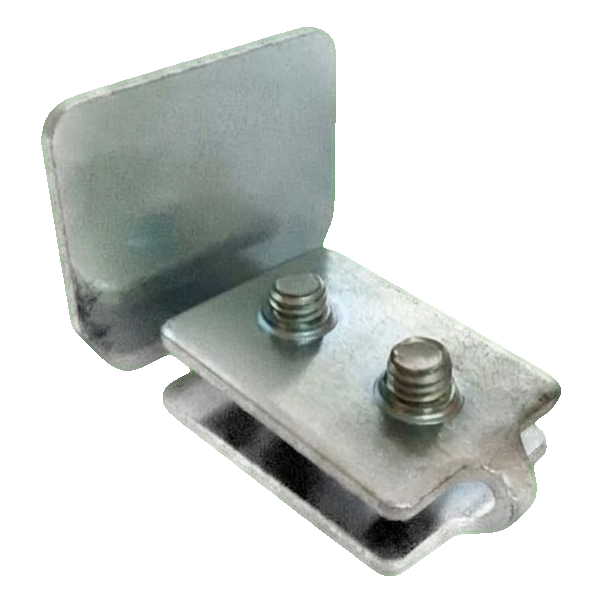

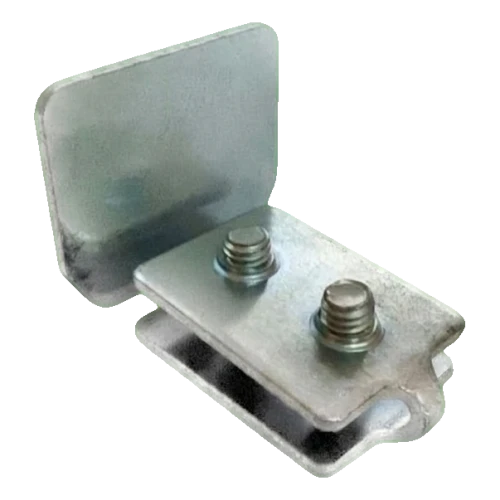

L’embout de rail ferme l’extrémité ouverte du rail d’un portail coulissant suspendu. Il se compose d’une plaque frontale et d’un bloc de serrage qui s’insère dans le rail et se fixe par serrage des vis.

La plaque frontale présente des dimensions W × H de 35 × 32 mm et une épaisseur t de 2 mm. Le bloc de serrage s’insère dans le rail sur une profondeur D de 33 mm.

La masse par pièce est de 0,06 kg. L’embout convient au profilé 35 × 32 × 1,5 mm.

Dimensions

Plaque frontale W × H35 × 32 mm
Épaisseur de la plaque t2 mm
Profondeur du bloc de serrage D33 mm
Largeur du bloc de serrage24 mm
Pour profilé35 × 32 × 1,5 mm
Masse0,06 kg
Dimensions selon le plan du fabricant et les données de l’offre.

Matériau et revêtement

Matériauacier
Revêtementzingage

Unité de vente

Unité de vente1 pce(s)
Masse unitaire0,06 kg
Masse selon les données du fournisseur (valeur indicative).

Choix et montage

  • ✓Vérifiez la section du rail – l’embout convient au profilé 35 × 32 × 1,5 mm.
  • ✓Insérez le bloc de serrage dans l’extrémité du rail jusqu’à ce que la plaque frontale soit en appui contre celle-ci.
  • ✓Serrez les vis du bloc de serrage jusqu’à ce que l’embout soit fixé au rail sans jeu.

Important

L’embout ne remplace ni une butée de portail ni un limiteur de course. Les positions extrêmes du vantail sont définies par les butées de fin de course et les butées de portail du système.
