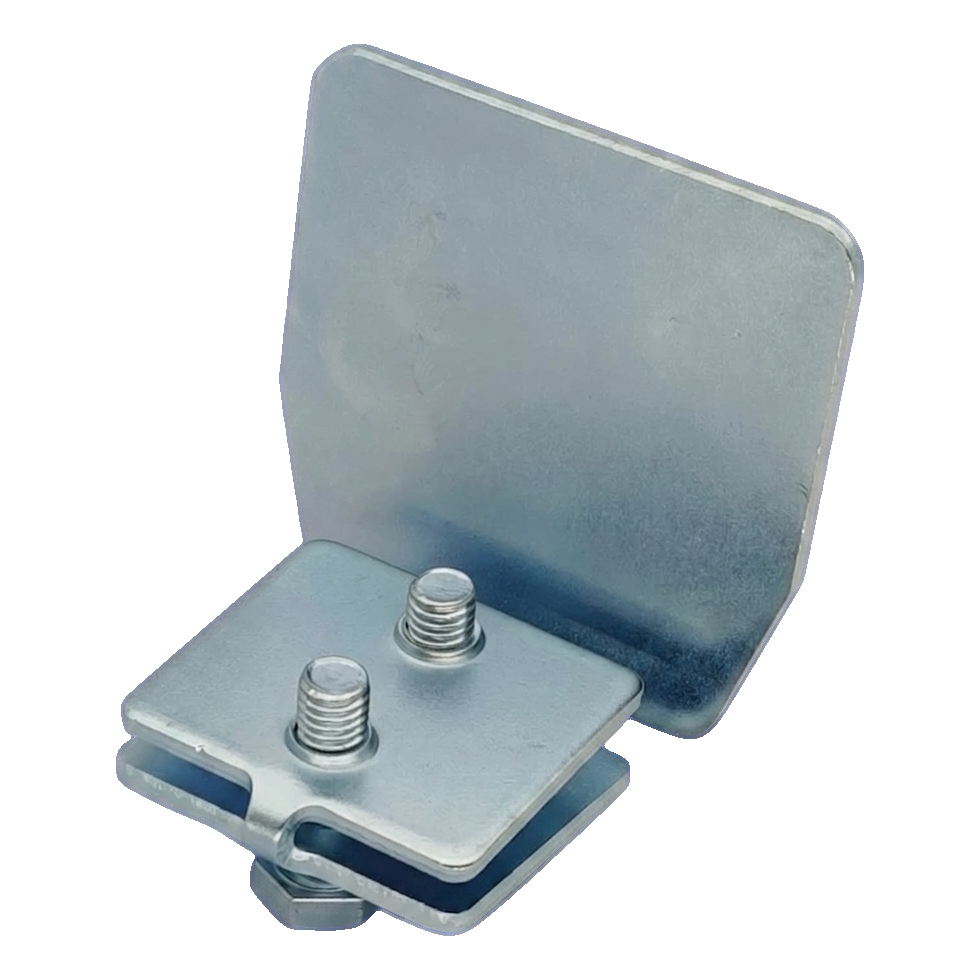

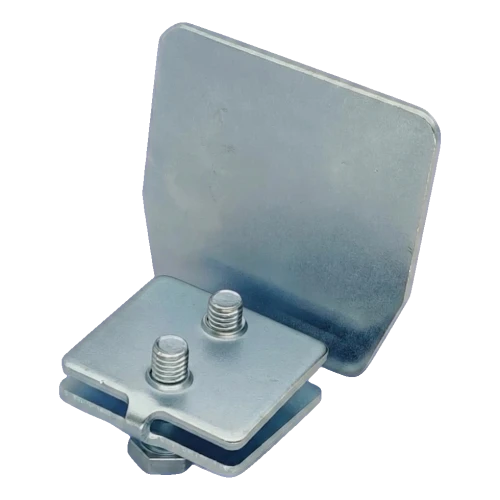

PSG terminaison de profil de guidage pour portail coulissant 68x68 galvanisée

Aller aux commentaires sur les produits

Terminaison de profil de guidage PSG 68x68 mm, galvanisée. Dimensions 94x140 mm, poids 0,22 kg. Élément coulissant 40x45 mm, plaque frontale 67x68x3 mm. Pour profils 68x68x3,5 mm. Protection anticorrosion, vis de montage incluses.

Voir la description complète
avec TVA sans TVA
Prix 2,74 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] szyny-jezdne #115

  • Matériau Acier
  • Type de système de roulement Système à roulettes
  • Taille du rail de guidage 100x89x5

Description

Embout de rail · plaque 68 × 67 mm

Plaque frontale de 68 × 67 mm avec bloc de serrage s’insérant de 40 mm dans le rail – ferme l’extrémité du profilé 68 × 68 × 3,5 mm du portail coulissant autoportant

68 × 67 mmplaque frontale
68 × 68 × 3,5 mmpour profilé
40 mmprofondeur du bloc de serrage
zingagerevêtement
Plan coté de l’embout de rail : plaque W × H = 68 × 67 mm, épaisseur t = 3 mm, profondeur du bloc de serrage D = 40 mm
Ouvrir le dessin coté en taille réelle
Schéma indicatif : vues du bloc de serrage côté rail, de côté et de dessus. Dimensions selon le plan du fabricant.

Choix rapide

UtilisationFermeture de l’extrémité du rail d’un portail coulissant autoportant – protège l’intérieur du profilé et assure la finition de son extrémité
ChoixChoisissez l’embout adapté au profilé 68 × 68 × 3,5 mm – il doit correspondre à la section du rail
ConditionsLe revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes ; en cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d'exposition

À propos du produit

L’embout de rail ferme l’extrémité ouverte du rail d’un portail coulissant autoportant. Il se compose d’une plaque frontale et d’un bloc de serrage qui s’insère dans le rail et se fixe à l’aide de vis.

La plaque frontale a pour dimensions W × H = 68 × 67 mm et une épaisseur t de 3 mm. Le bloc de serrage s’insère dans le rail sur une profondeur D de 40 mm.

La masse d’une pièce est de 0,22 kg. L’embout est adapté au profilé 68 × 68 × 3,5 mm.

Dimensions

Plaque frontale W × H68 × 67 mm
Épaisseur de la plaque t3 mm
Profondeur du bloc de serrage D40 mm
Largeur du bloc de serrage45 mm
Pour profilé68 × 68 × 3,5 mm
Masse0,22 kg
Dimensions selon le plan du fabricant et les données de l’offre.

Matériau et revêtement

Matériauacier
Revêtementzingage

Unité de vente

Unité de vente1 pce(s)
Masse unitaire0,22 kg
Masse selon les données du fournisseur (valeur indicative).

Choix et montage

  • ✓Vérifiez la section du rail – l’embout est adapté au profilé 68 × 68 × 3,5 mm.
  • ✓Insérez le bloc de serrage dans l’extrémité du rail jusqu’à ce que la plaque frontale soit en appui contre sa face avant.
  • ✓Serrez les vis du bloc de serrage jusqu’à ce que l’embout soit maintenu dans le rail sans jeu.

Important

L’embout ne remplace ni une butée de portail ni un limiteur de course. Les positions extrêmes du vantail sont définies par les butées de fin de course et les butées de portail du système.

Avis
