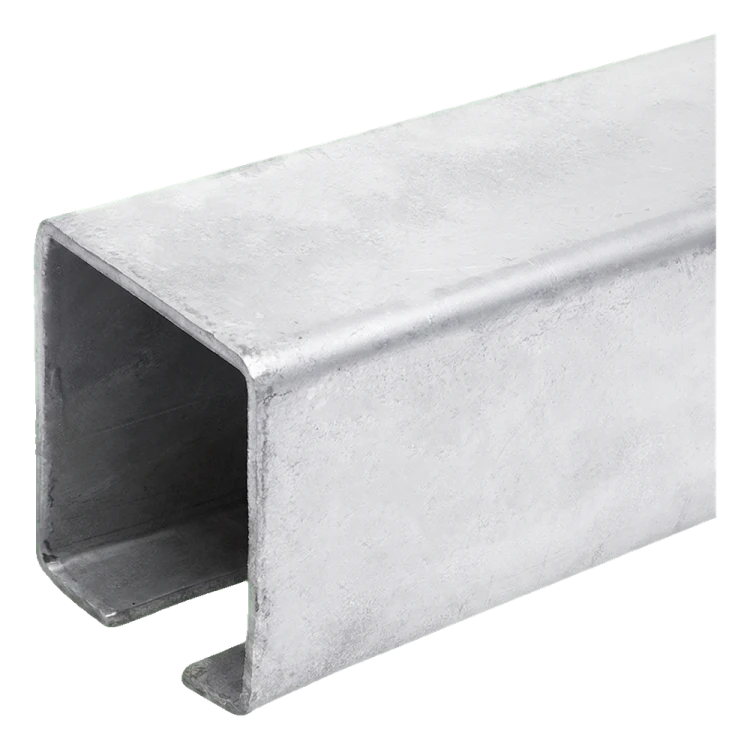

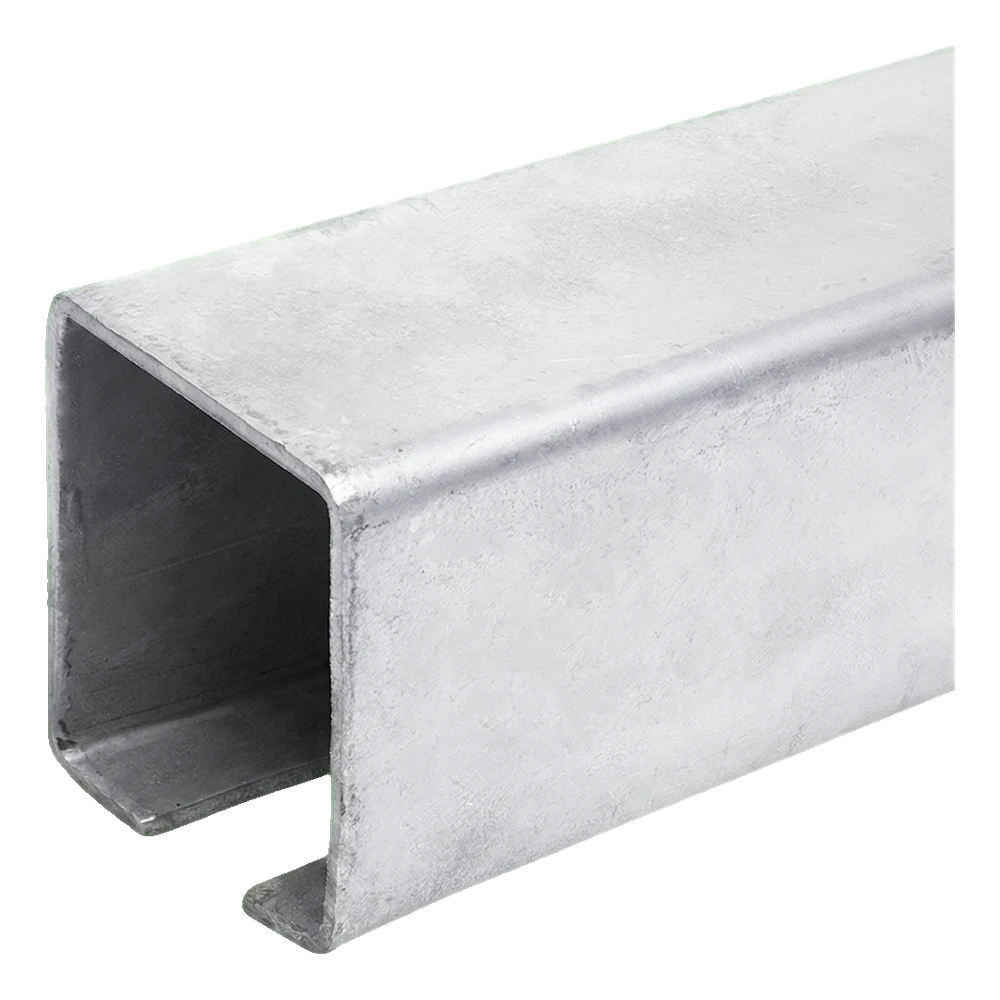

PSG rail en acier pour portail coulissant suspendu 50×50 mm, longueur 6000 mm

Profilé 50 × 50 mm avec paroi de 3 mm et fente de 17,5 mm, longueur 6000 mm – chemin de roulement supérieur des chariots du portail coulissant suspendu

Ouvrir le dessin coté en taille réelle

À propos du produit

Le rail autoportant d'un portail coulissant suspendu constitue le chemin de roulement supérieur dans lequel se déplacent les chariots portant le vantail. Le rail est suspendu, fente vers le bas, à l'aide de suspentes, et le vantail est suspendu aux chariots qui passent par la fente.

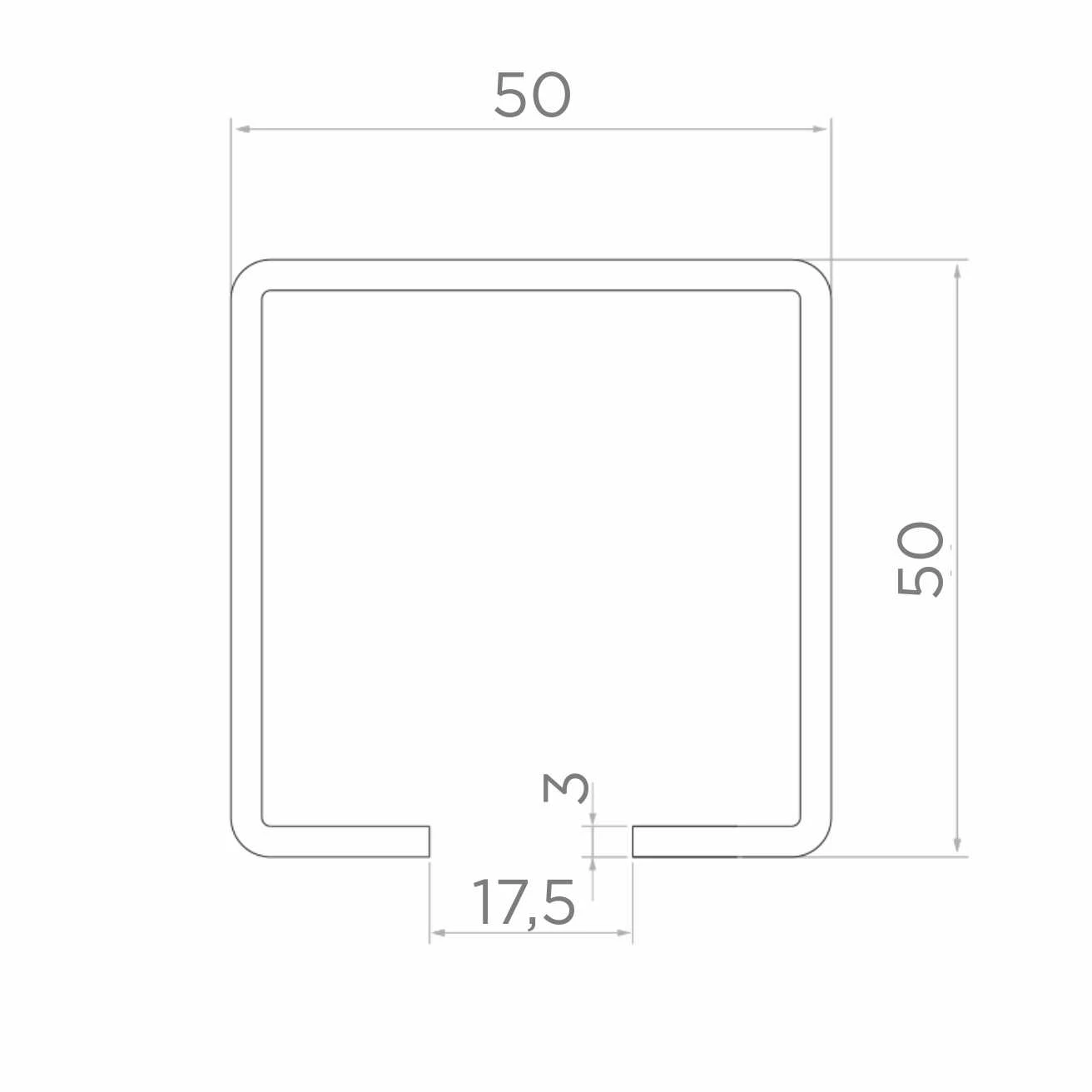

La section présente des dimensions extérieures a × h de 50 × 50 mm et une paroi s de 3 mm. La fente dans la paroi inférieure mesure 17,5 mm et la longueur du rail L est de 6000 mm.

La masse d'une pièce est de 21,35 kg. Le rail peut être recoupé à la longueur du vantail et du chemin de roulement.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Choisissez les chariots adaptés au profilé 50 × 50 mm – le rail, les chariots et les suspentes doivent appartenir au même système.
• ✓Suspendez le rail, fente vers le bas, à l'aide de suspentes vissées au linteau ou à la structure porteuse, en respectant les espacements indiqués dans la notice du système.
• ✓Assemblez les tronçons successifs à l'aide d'un raccord et fermez les extrémités du rail avec un embout de rail.
