PSG rail autoportant en acier pour portails coulissants 80×80 mm – 7000 mm

Profilé en C 80 × 80 mm avec épaisseur de paroi de 5 mm et fente de 27,5 mm, longueur 7000 mm – élément porteur du vantail d'un portail coulissant autoportant

Ouvrir le dessin coté en taille réelle

À propos du produit

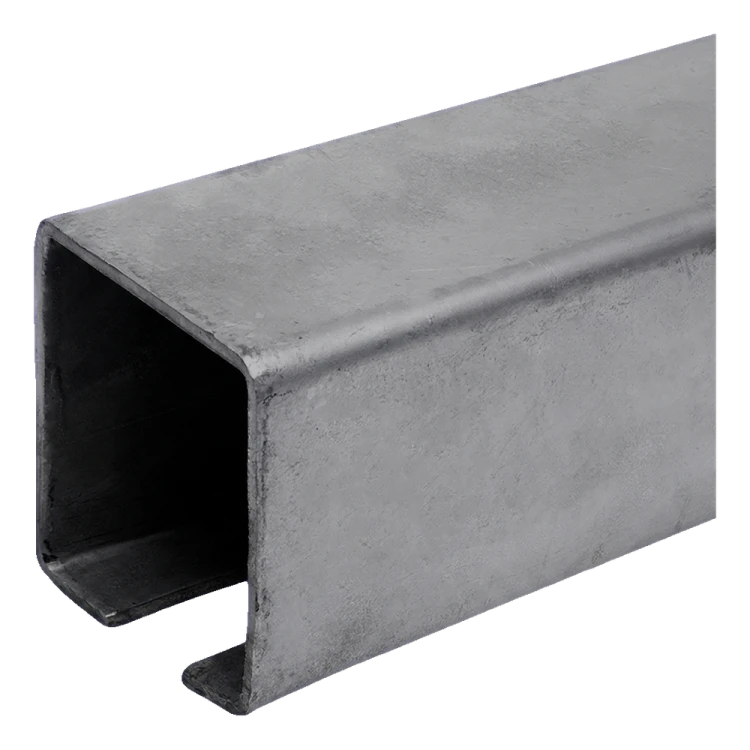

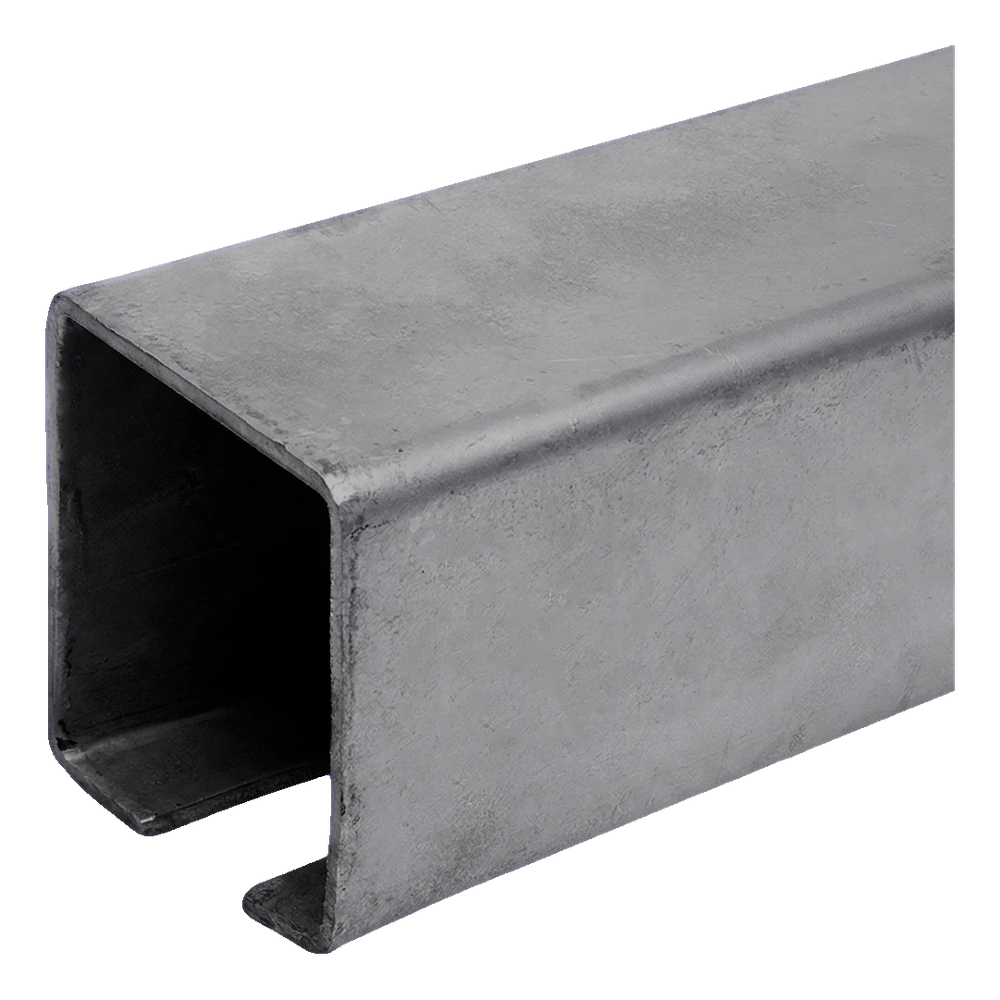

Le rail autoportant constitue le profilé porteur du vantail d'un portail coulissant autoportant. Il est soudé à la structure du vantail et les chariots fixés sur la fondation circulent à l'intérieur.

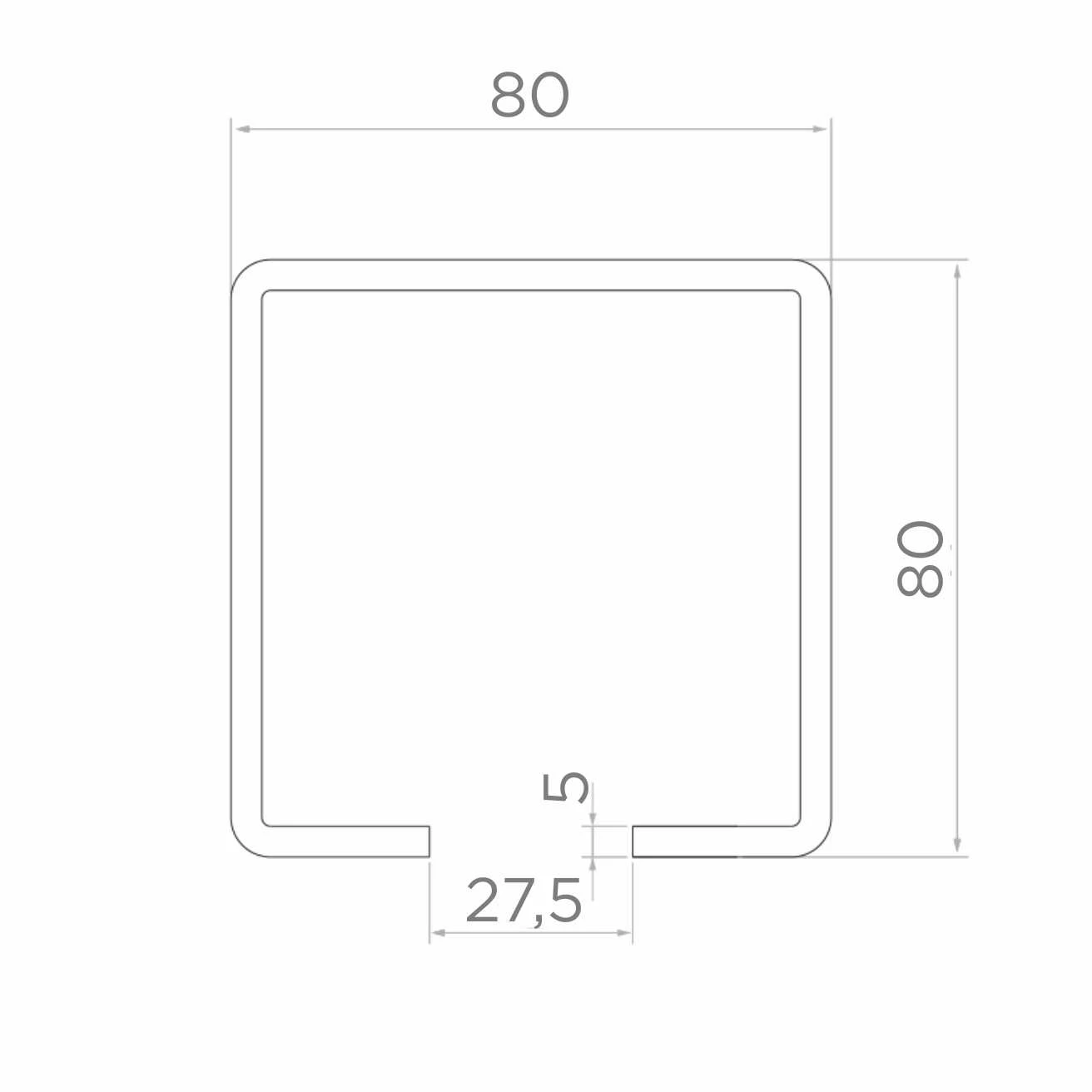

La section présente des dimensions extérieures a × h de 80 × 80 mm et une épaisseur de paroi s de 5 mm. La paroi inférieure comporte une fente de 27,5 mm par laquelle passent les supports des chariots. La longueur L du profilé est de 7000 mm ; les dimensions proviennent du plan du fabricant.

Le profilé est en acier sans revêtement ; il doit donc être protégé contre la corrosion après la fabrication du vantail. La masse d'une pièce est de 67,42 kg.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Choisissez des chariots adaptés au profilé 80 × 80 mm – le profilé et les chariots doivent correspondre à la même taille de système.
• ✓Recoupez le profilé et soudez-le à la structure du vantail, fente vers le bas ; la fente de 27,5 mm guide les chariots.
• ✓Après le soudage, protégez l'acier contre la corrosion et fermez les extrémités du profilé avec un embout de rail à galet.
