PSG rail autoportant en acier pour portails coulissants 70×70 mm, L=6000 mm

Profilé en C 70 × 70 mm avec épaisseur de paroi de 4 mm et fente de 22,5 mm, longueur 6000 mm – élément porteur du vantail d'un portail coulissant autoportant

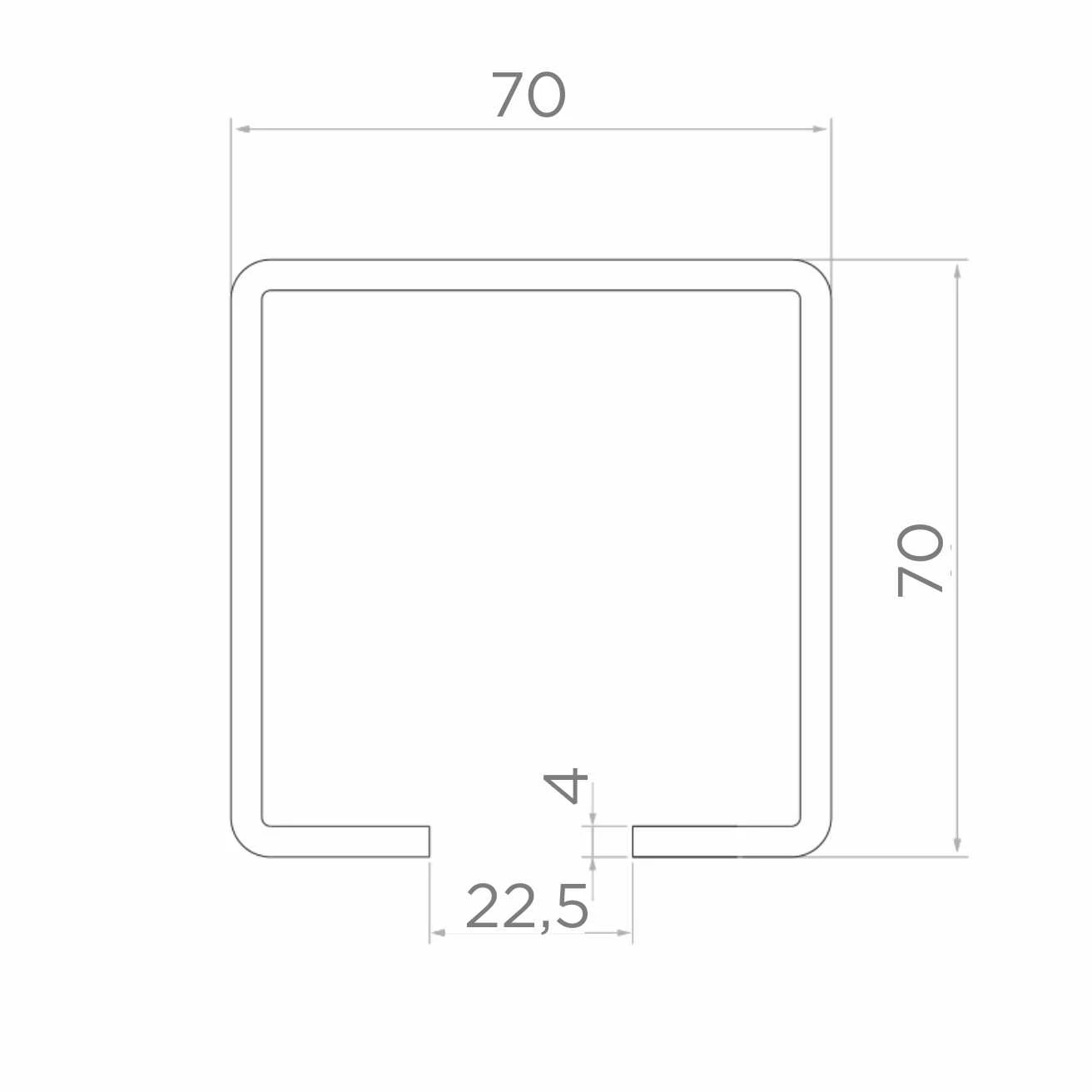

Ouvrir le dessin coté en taille réelle

À propos du produit

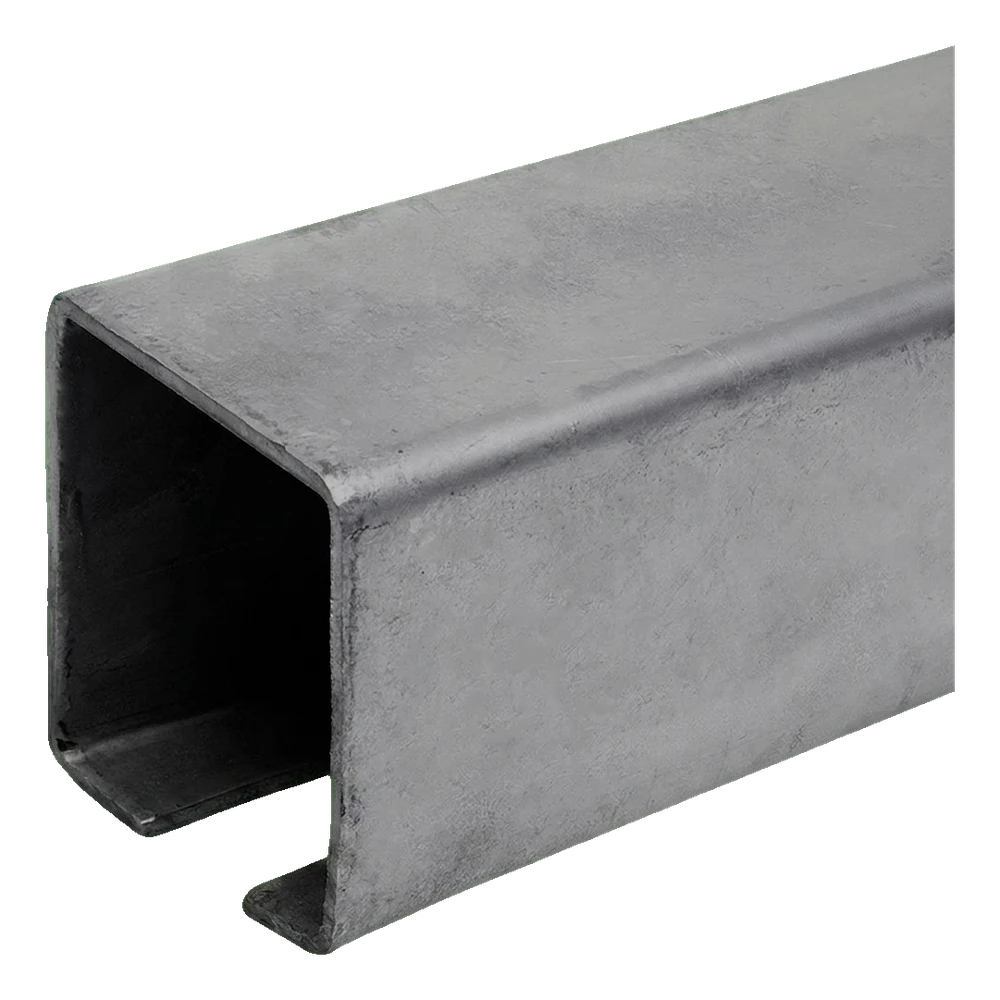

Le rail autoportant constitue le profilé porteur du vantail d'un portail coulissant autoportant. Il est soudé à la structure du vantail et les chariots fixés sur la fondation circulent à l'intérieur.

La section présente des dimensions extérieures a × h de 70 × 70 mm et une épaisseur de paroi s de 4 mm. La paroi inférieure comporte une fente de 22,5 mm par laquelle passent les supports des chariots. La longueur L du profilé est de 6000 mm ; les dimensions proviennent du plan du fabricant.

Le profilé est en acier sans revêtement ; il doit donc être protégé contre la corrosion après la fabrication du vantail. La masse d'une pièce est de 40,2 kg.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Choisissez des chariots adaptés au profilé 70 × 70 mm – le profilé et les chariots doivent correspondre à la même taille de système.
• ✓Recoupez le profilé et soudez-le à la structure du vantail, fente vers le bas ; la fente de 22,5 mm guide les chariots.
• ✓Après le soudage, protégez l'acier contre la corrosion et fermez les extrémités du profilé avec un embout de rail à galet.
