PSG plaque de montage en acier pour galets de portail coulissant 100×20 mm

Aller aux commentaires sur les produits

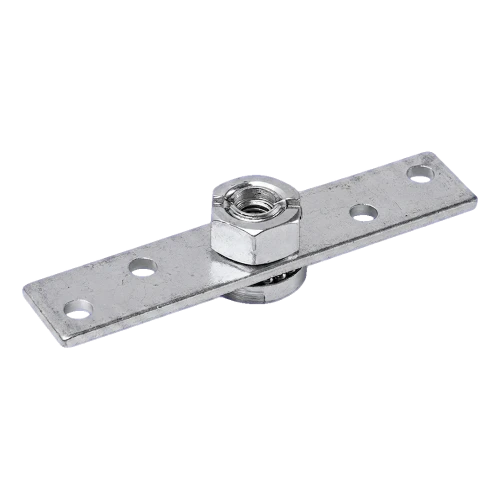

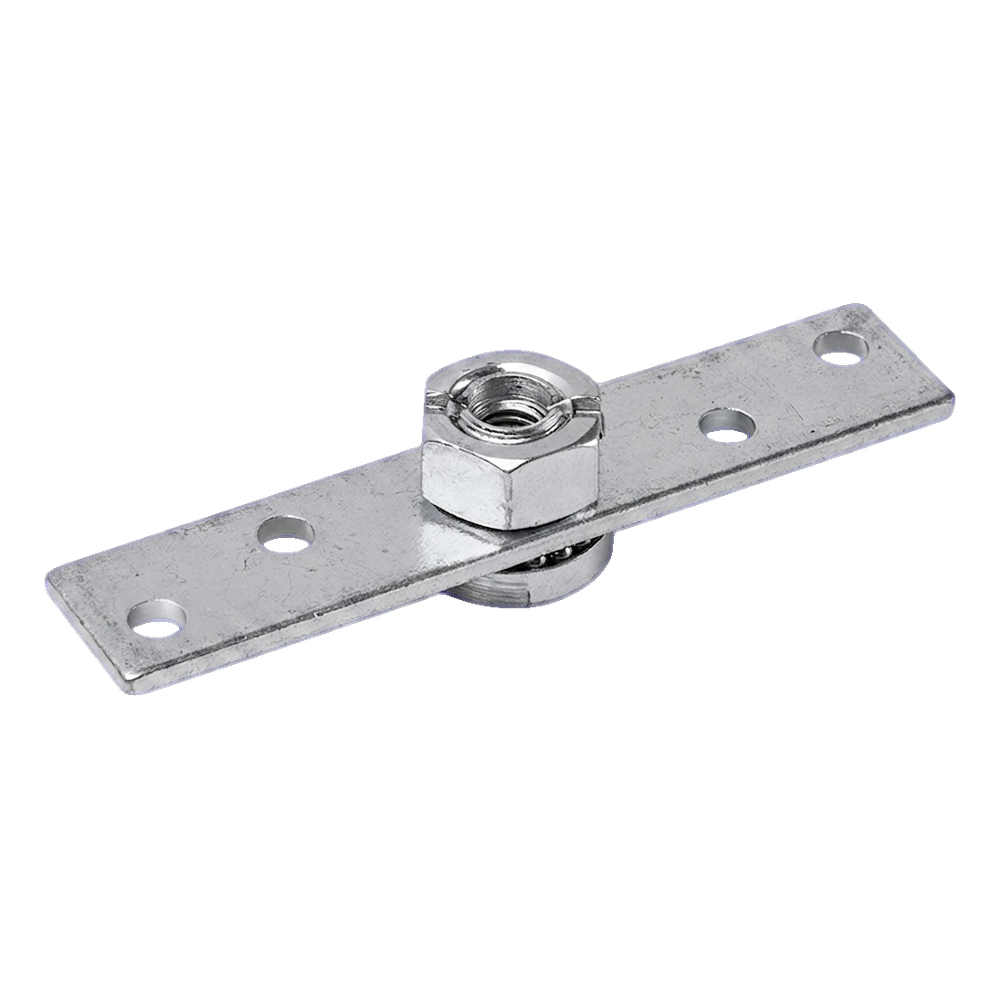

Plaque de montage PSG en acier avec fixation rotative pour ensemble de galets de portail coulissant. Dimensions 100×20 mm, 4 trous de montage, masse 0,08 kg. Axe central de rotation avec écrou.

Voir la description complète
avec TVA sans TVA
Prix 2,19 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] szyny-jezdne #115

  • Matériau Acier
  • Type de système de roulement Système à roulettes
  • Taille du rail de guidage 100x89x5

Description

Platine de montage pour galets de portail coulissant · 100 × 20 mm

Plat en acier de 100 × 20 mm avec quatre trous de fixation et un axe de pivotement central avec écrou – pour la fixation pivotante d'un ensemble de galets

100 mmlongueur
20 mmlargeur
4 + 1trous de fixation

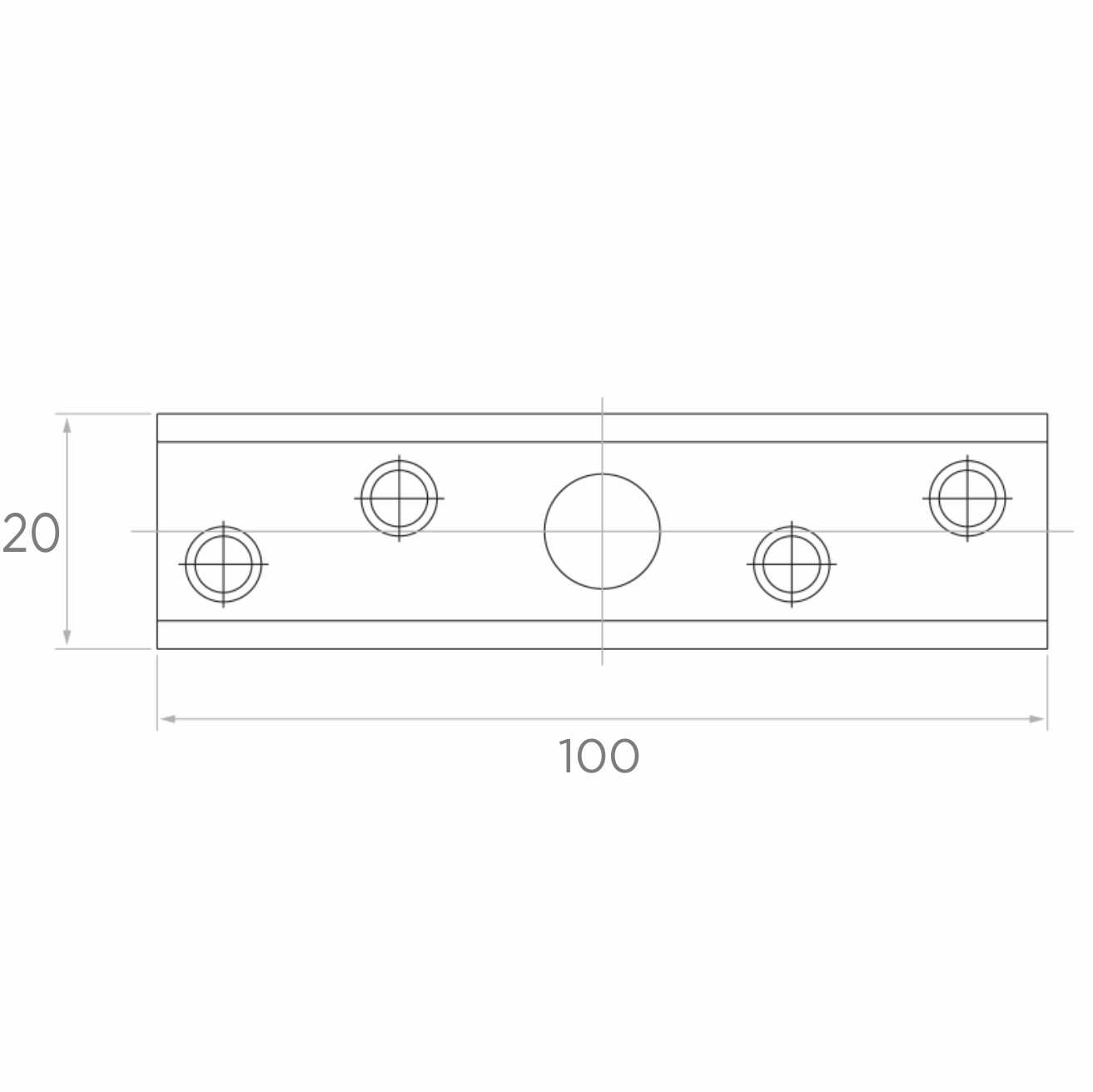

Plan coté de la platine de montage : L = 100 mm, W = 20 mm
Ouvrir le dessin coté en taille réelle
Schéma indicatif : vues de dessus et de côté. Dimensions L et W selon le plan du fabricant ; position des trous conforme au plan, diamètres des trous et écrou représentés à titre indicatif.

Choix rapide

UtilisationFixation pivotante d'un ensemble de galets de guidage ou de roulement de portail coulissant sur la structure
ChoixPlatine de 100 × 20 mm ; choisissez les galets en fonction du filetage de l'écrou situé dans l'axe de la platine

À propos du produit

La platine de montage relie l'ensemble de galets du portail coulissant à la structure du portail ou de la clôture. L'axe de pivotement central avec écrou permet aux galets de s'aligner sur le rail, ce qui réduit les frottements et facilite le réglage.

La platine présente une longueur L de 100 mm et une largeur W de 20 mm. Elle comporte deux trous de fixation de chaque côté de l'axe, disposés en quinconce par rapport au centre de la platine.

La masse par pièce est de 0,08 kg. Le fabricant ne précise pas la capacité de charge – choisissez la platine en fonction de l'ensemble de galets.

Dimensions

Longueur L100 mm
Largeur W20 mm
Trous de fixation4 boczne + 1 centralny (oś obrotu)
Masse0,08 kg
Dimensions selon le plan du fabricant et les données de l'offre ; le fabricant ne précise ni les diamètres des trous ni l'épaisseur de la platine.

Matériau et revêtement

Matériauacier

Unité de vente

Unité de vente1 pce(s)
Masse unitaire0,08 kg
Masse selon les données du fournisseur (valeur indicative).

Choix et montage

  • ✓Positionnez la platine sur la structure de manière à aligner l'axe de pivotement avec le rail ou le guide.
  • ✓Vissez la platine à travers les quatre trous de fixation ; choisissez des fixations adaptées à la structure.
  • ✓Fixez l'ensemble de galets sur l'axe de pivotement et vérifiez que les galets s'orientent librement dans l'alignement du rail.

Important

Le fabricant ne précise pas la capacité de charge de la platine. La charge admissible dépend de l'ensemble de galets et du mode de montage.
