PSG plaque de montage acier 38 pour chariot de portail coulissant 150×25 mm
Donnez votre avis sur le produit
Plaque de montage PSG 38 en acier galvanisé. Dimensions 150×25 mm, poids 0,18 kg. Élément rotatif avec articulation et écrou. 4 trous de montage latéraux plus 1 central. Pour la fixation de l'ensemble de roulettes dans les portails coulissants.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-320
Caractéristiques du produit
[PIM] szyny-jezdne #115
- Matériau Acier
- Type de système de roulement Système à roulettes
- Taille du rail de guidage 100x89x5
Description

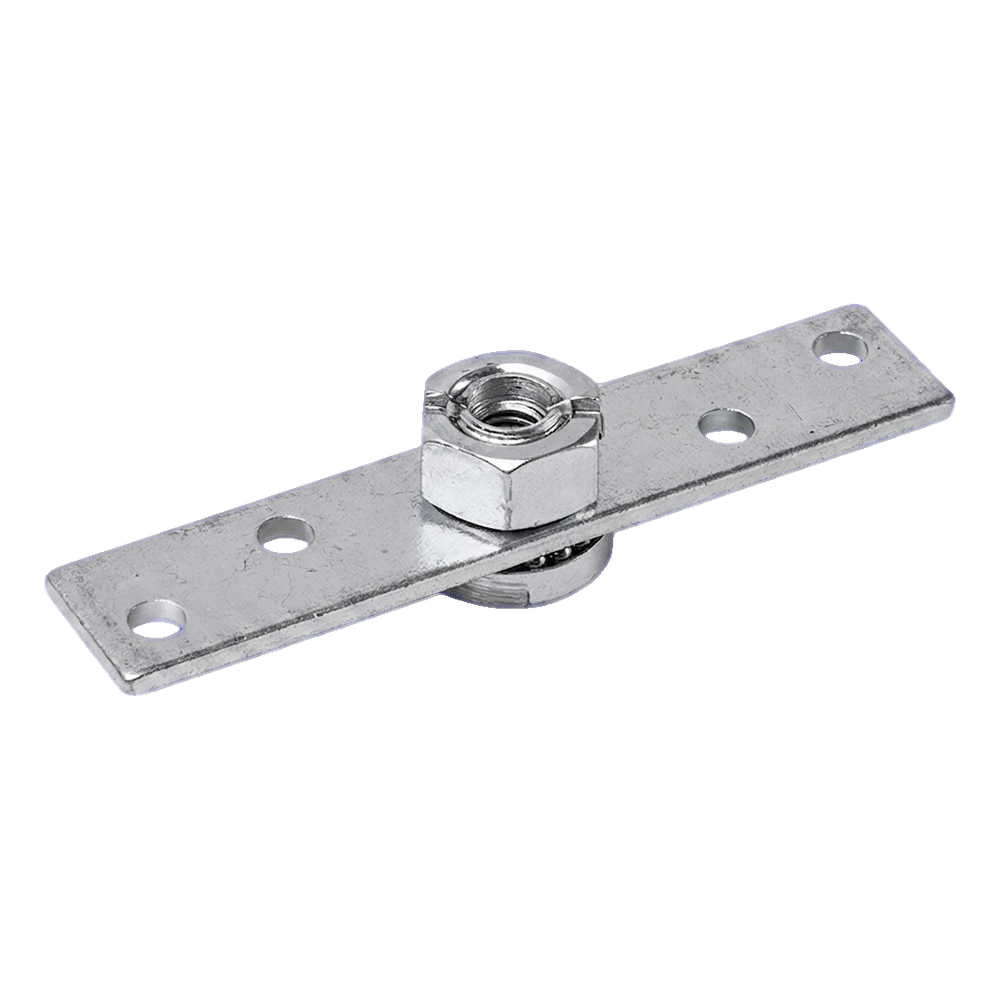

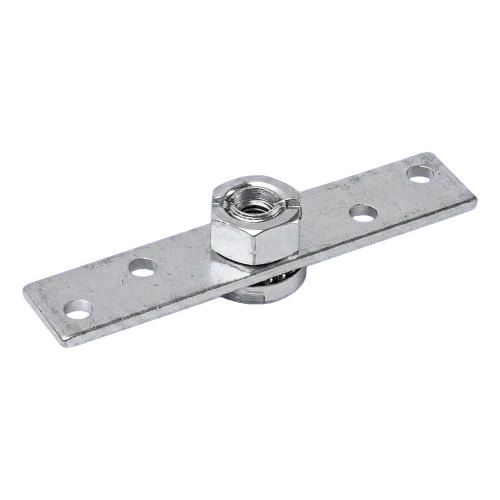

Plat en acier de 150 × 25 mm avec quatre trous de fixation et un axe de pivotement central avec écrou – pour la fixation pivotante d'un ensemble de galets
À propos du produit
La platine de montage relie l'ensemble de galets du portail coulissant à la structure du portail ou de la clôture. L'axe de pivotement central avec écrou permet aux galets de s'aligner sur le rail, ce qui réduit les frottements et facilite le réglage.

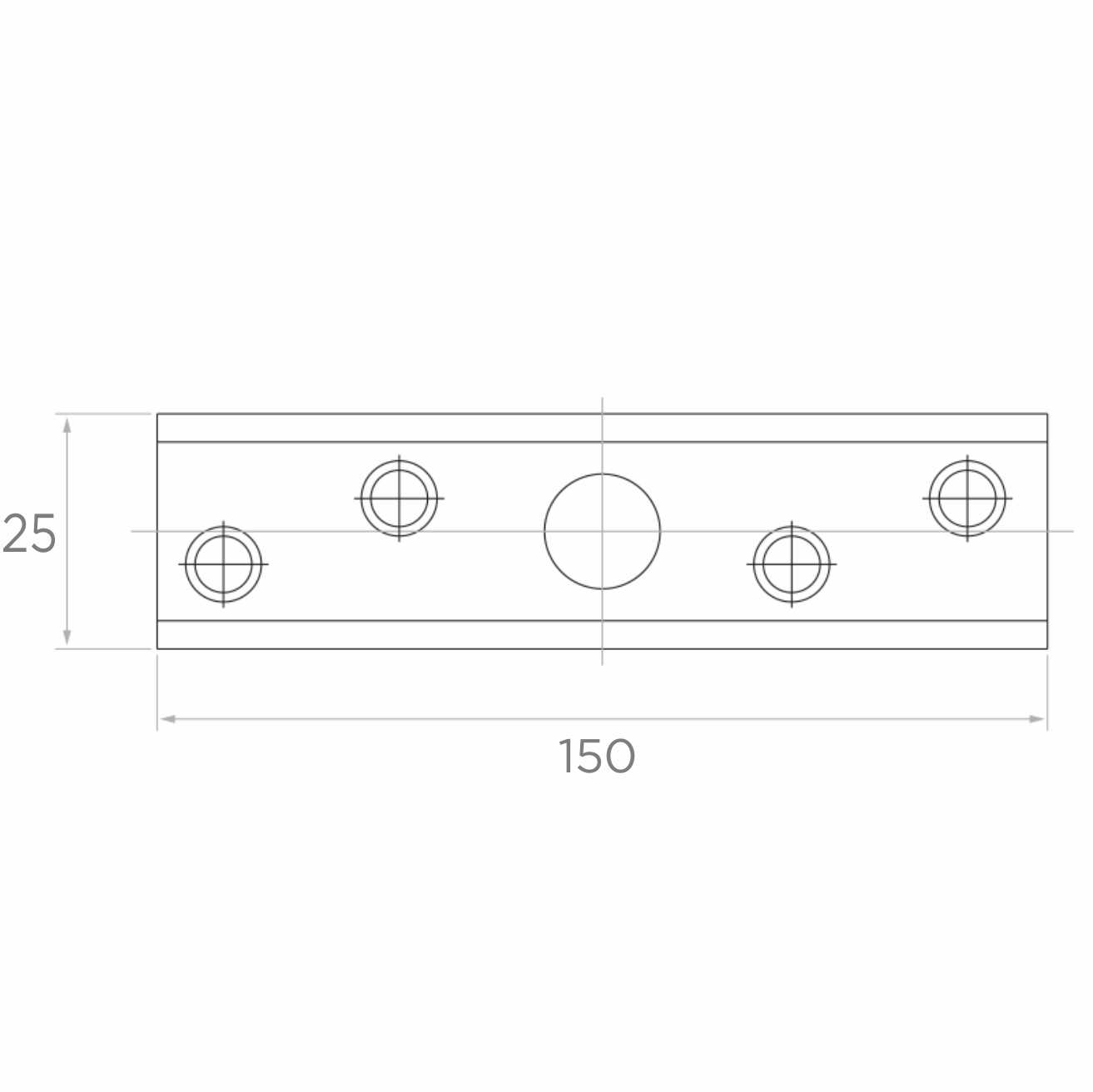

La platine présente une longueur L de 150 mm et une largeur W de 25 mm. Elle comporte deux trous de fixation de chaque côté de l'axe, disposés en quinconce par rapport au centre de la platine.
La masse par pièce est de 0,18 kg. Le fabricant ne précise pas la capacité de charge – choisissez la platine en fonction de l'ensemble de galets.
Choix et montage
- ✓Positionnez la platine sur la structure de manière à aligner l'axe de pivotement avec le rail ou le guide.
- ✓Vissez la platine à travers les quatre trous de fixation ; choisissez des fixations adaptées à la structure.
- ✓Fixez l'ensemble de galets sur l'axe de pivotement et vérifiez que les galets s'orientent librement dans l'alignement du rail.
Important
Le fabricant ne précise pas la capacité de charge de la platine. La charge admissible dépend de l'ensemble de galets et du mode de montage.
