PSG pivot à plaque 60×60 mm – gond inférieur pour portail battant

Aller aux commentaires sur les produits

PSG pivot à plaque en acier, gond inférieur pour portail battant. Plaque de montage 60×60×15 mm, pivot Ø20 mm, longueur 89 mm. Capacité de charge d'une paire de gonds 150 kg sur vantail de 2 m. Poids 0,59 kg.

Voir la description complète
avec TVA sans TVA
Prix 4,48 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] zawiasy #113

  • Diamètre 20
  • Mode de fixation À sceller
  • Matériau Acier

Description

PSG pivot à plaque 60×60 mm – gond inférieur pour portail battant

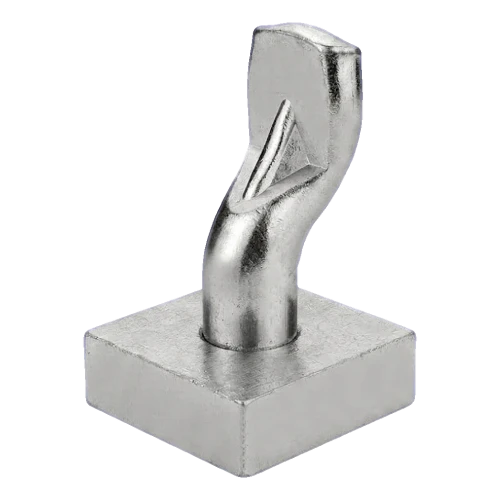

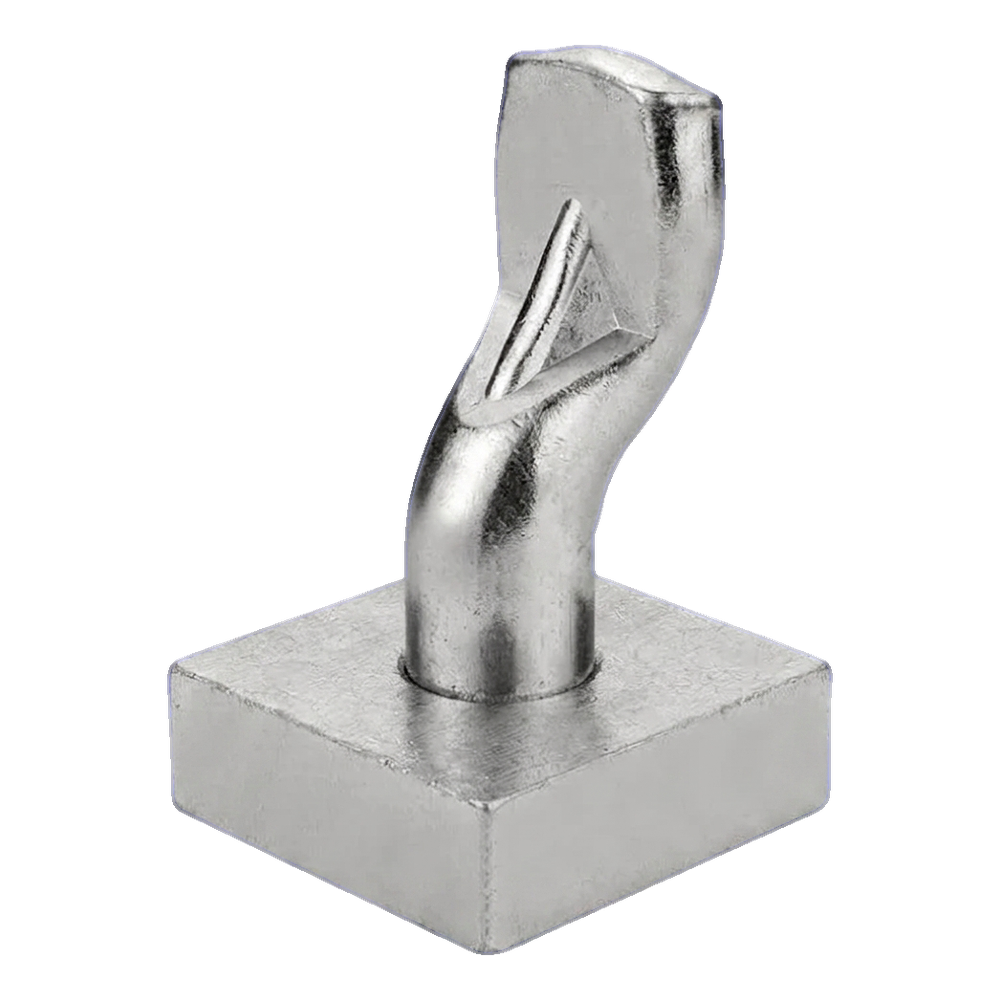

PSG pivot à plaque – gond inférieur pour portail battant, vue générale
PSG pivot à plaque – gond inférieur pour portail battant, vue générale

PSG pivot à plaque (30) est un gond inférieur en acier destiné au montage de portails battants. L'élément se compose d'un pivot qui s'insère dans la douille du gond supérieur et d'une plaque de montage carrée qui se fixe à la base du portail. La construction solide et monobloc en acier assure une capacité de charge élevée et une durabilité même lors d'une utilisation intensive.

La charge admissible d'une paire de gonds (supérieur + inférieur) sur un vantail de portail de longueur 2 m est de 150 kg, ce qui permet de suspendre en sécurité des vantaux lourds avec remplissage plein ou panneaux. Le pivot se monte par le bas — la plaque constitue une base stable, et le tenon profilé avec rainure assure un ancrage sûr et une rotation libre du vantail.

Dimensions et paramètres techniques

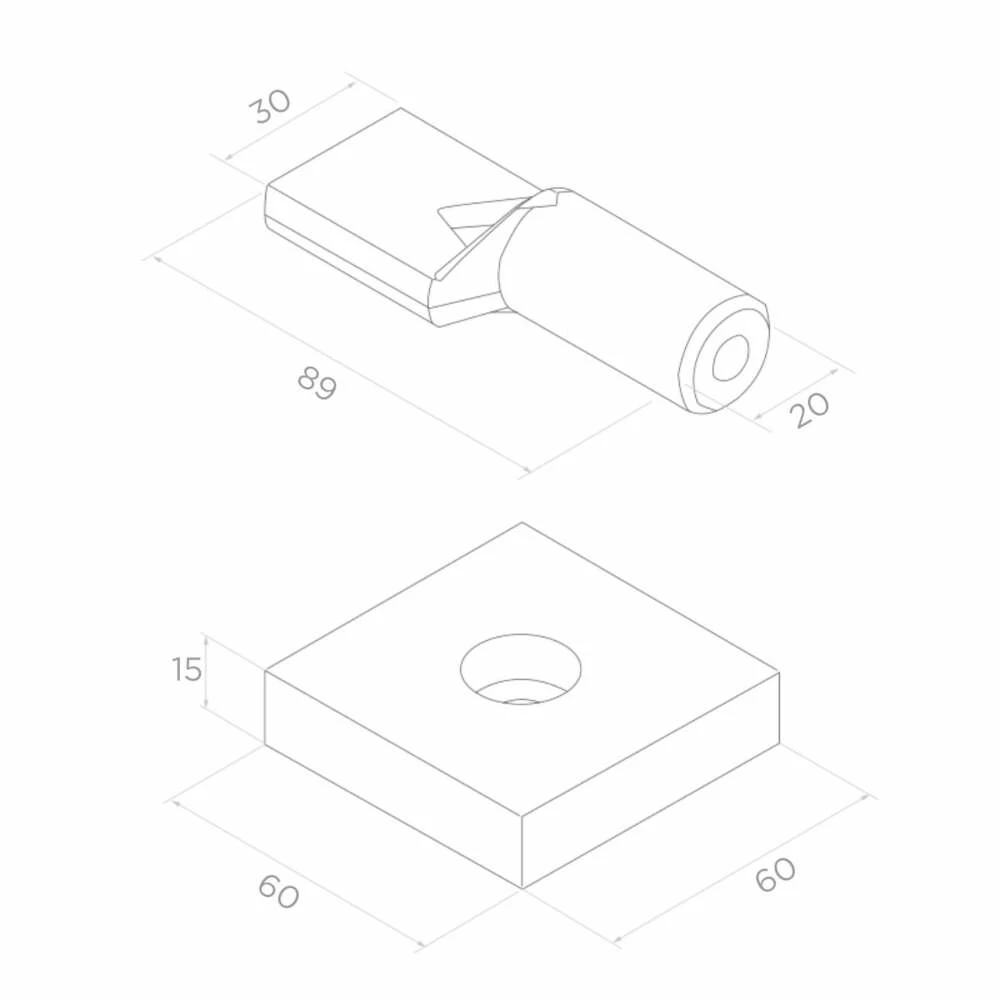

Dessin coté du pivot à plaque – vue isométrique avec dimensions
Dessin coté du pivot à plaque – vue isométrique avec dimensions
  • Longueur totale du pivot : 89 mm
  • Largeur de la tête du pivot : 30 mm
  • Diamètre de la partie cylindrique du pivot (axe de rotation) : Ø20 mm
  • Dimensions de la plaque de montage : 60 × 60 mm
  • Épaisseur de la plaque de montage : 15 mm
  • Matériau : acier
  • Poids : 0,59 kg
  • Charge admissible d'une paire de gonds (vantail 2 m) : 150 kg
  • EAN : 5901289676243
  • Fabricant : PSG

Application et montage

Le pivot à plaque est l'élément inférieur du gond de portail battant. La plaque se monte sur le poteau ou la base de clôture à l'aide de vis (trou central dans la plaque), et le pivot constitue l'axe sur lequel tourne le vantail du portail. Le produit est destiné à être utilisé en paire avec un gond supérieur approprié — ensemble ils forment un système de gonds complet pour un vantail. Grâce à la construction massive et à la géométrie simple, le montage est rapide et ne nécessite pas d'outils spécialisés, ce qui se traduit par un temps de réalisation plus court du chantier sur site.
