PSG guide d'arrêt pour portail coulissant sur rail 140×140 mm acier

Aller aux commentaires sur les produits

Butée inférieure PSG pour portail coulissant sur rail 140×140 mm, en acier galvanisé argenté. Dimensions 222×154×110 mm, épaisseur de tôle 4 mm, poids 2,46 kg. Avec butoir en caoutchouc amortisseur.

Voir la description complète
avec TVA sans TVA
Prix 16,67 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Description

Butée inférieure PSG pour portail coulissant sur rail 140×140 mm, en acier

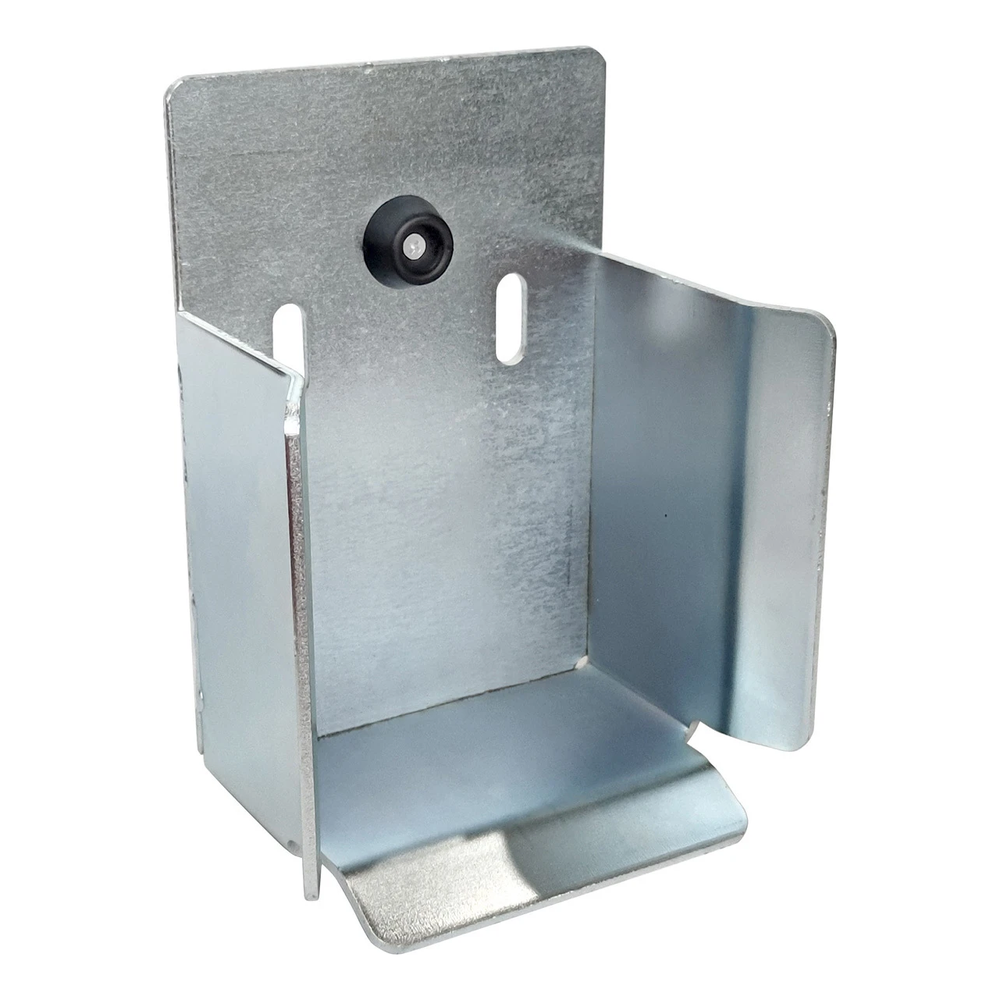

Butée inférieure PSG pour portail coulissant sur rail 140×140 mm – vue en perspective
Butée inférieure PSG pour portail coulissant sur rail 140×140 mm – vue en perspective

La butée inférieure PSG est un élément de fin de course en acier destiné aux portails coulissants se déplaçant sur un rail de 140×140 mm. Montée près du poteau de fermeture, elle arrête précisément et stabilise le vantail du portail en position fermée — garantissant une position de fermeture précise et répétable à chaque cycle de fonctionnement.

Lors de la fermeture, le galet inférieur d'extrémité du portail s'engage dans le profil en U de la butée, dont les bords de guidage sont évasés. Ainsi, une partie des charges est reportée sur le point de fermeture, soulageant les chariots et les galets de roulement. Cela prolonge réellement la durée de vie de l'ensemble du système de roulement — un point particulièrement important pour les portails lourds et fortement sollicités. Le butoir en caoutchouc intégré amortit l'arrêt du vantail et réduit le bruit ainsi que les vibrations.

Avantages pour l'installateur

  • Positionnement précis du portail — le vantail s'arrête toujours au même endroit, ce qui élimine tout réglage manuel de la fermeture
  • Soulagement du système de roulement — le report d'une partie des charges sur la butée limite l'affaissement de l'avant du portail dans le temps et réduit l'usure des galets
  • Stabilisation en position fermée — le portail fermé ne « bouge » pas sous l'effet du vent ou des irrégularités du terrain
  • Amortissement de la fermeture — le butoir en caoutchouc absorbe les chocs, améliorant le confort d'utilisation et prolongeant la durée de vie des éléments

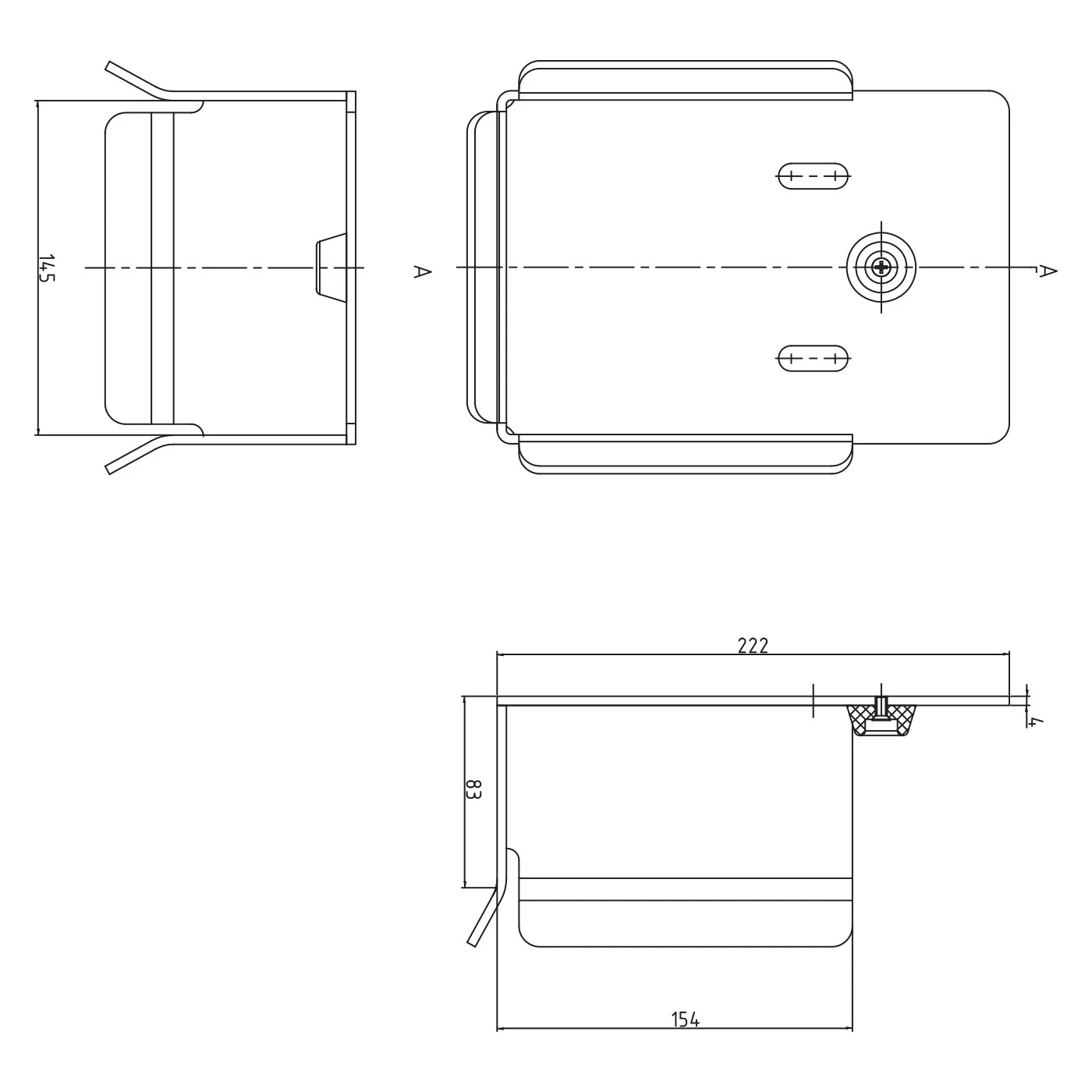

Dessin technique de la butée inférieure PSG – vues avec dimensions
Dessin technique de la butée inférieure PSG – vues avec dimensions

Dimensions et caractéristiques techniques

  • Destination : pour rail de 140×140 mm
  • Longueur totale (plaque supérieure) : 222 mm
  • Largeur intérieure de la griffe : 145 mm
  • Longueur de la partie inférieure de la griffe : 154 mm
  • Hauteur intérieure (utile) : 83 mm
  • Profondeur : 110 mm
  • Épaisseur de la tôle : 4 mm
  • Matériau : acier
  • Couleur : argenté (galvanisé)
  • Poids : 2,46 kg
  • EAN : 5903313208451

Montage et utilisation

La butée inférieure se monte à l'extrémité de la course du portail — directement près du poteau de fermeture. Elle est conçue pour les portails coulissants autoportants équipés d'un rail autoportant (profilé en C) de 140×140 mm fixé au vantail, qui se déplace sur les galets des chariots ancrés dans la fondation. Les trous de fixation (trous oblongs) de la plaque supérieure permettent de régler la position de la butée par rapport à l'axe du rail, ce qui facilite le réglage précis du point de fermeture dès l'installation.
