PSG embout de rail autoportant de portail coulissant 80x80 mm galvanisé
Donnez votre avis sur le produit
Embout de rail PSG en acier galvanisé pour rail autoportant de portail coulissant 80x80 mm. Plaque frontale 80x80 mm, partie d'insertion de 57 mm de long, épaisseur de paroi 3 mm. Poids 0,28 kg. Avec vis de montage.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-248
Caractéristiques du produit
[PIM] szyny-jezdne #115
- Matériau Acier
Description
Plaque frontale de 80 × 80 mm avec bloc de serrage s’insérant de 57 mm dans le rail – ferme l’extrémité du profilé 80 × 80 mm du portail coulissant autoportant
À propos du produit

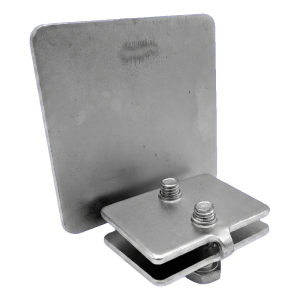

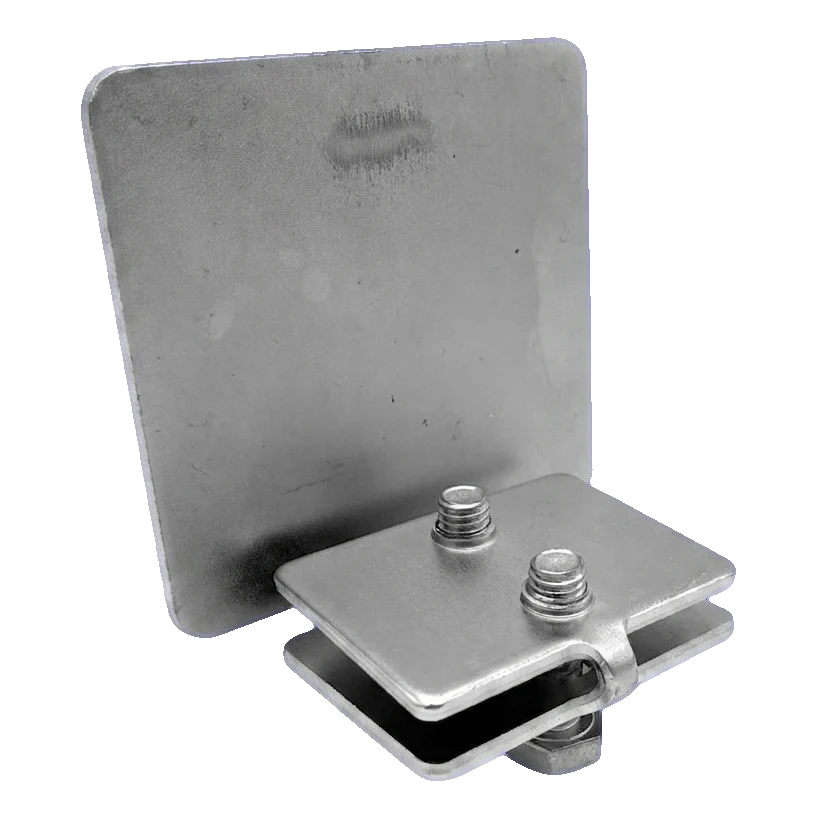

L’embout de rail ferme l’extrémité ouverte du rail d’un portail coulissant autoportant. Il se compose d’une plaque frontale et d’un bloc de serrage qui s’insère dans le rail et se fixe à l’aide de vis.

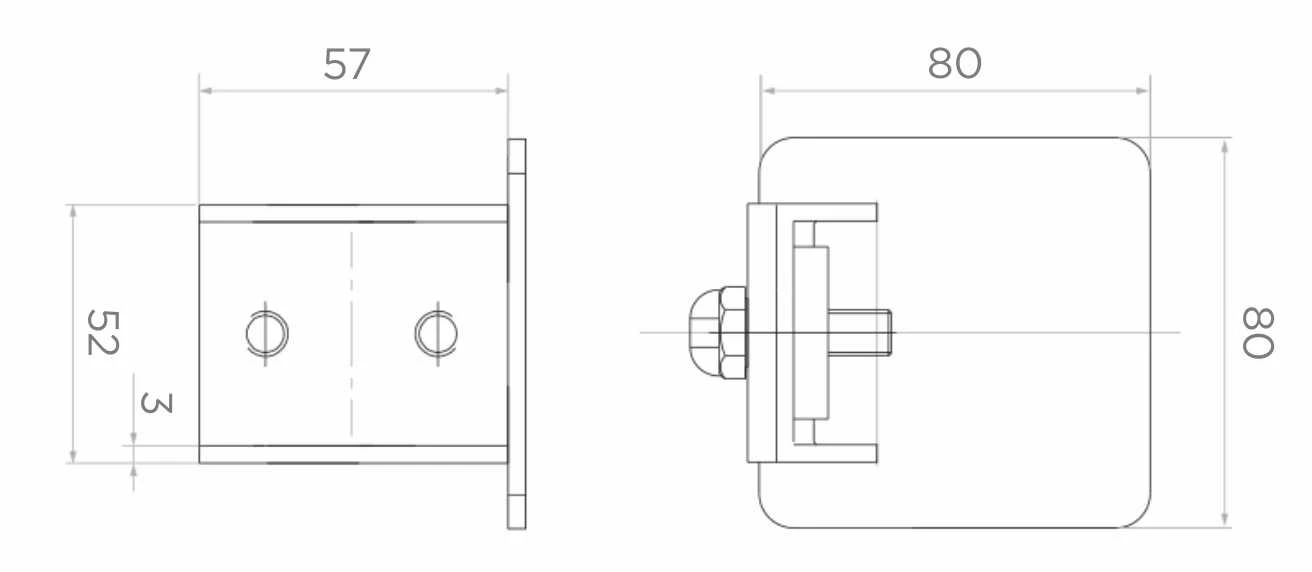

La plaque frontale a pour dimensions W × H = 80 × 80 mm et une épaisseur t de 3 mm. Le bloc de serrage s’insère dans le rail sur une profondeur D de 57 mm.
La masse d’une pièce est de 0,28 kg. L’embout est adapté au profilé 80 × 80 mm.
Choix et montage
- ✓Vérifiez la section du rail – l’embout est adapté au profilé 80 × 80 mm.
- ✓Insérez le bloc de serrage dans l’extrémité du rail jusqu’à ce que la plaque frontale soit en appui contre sa face avant.
- ✓Serrez les vis du bloc de serrage jusqu’à ce que l’embout soit maintenu dans le rail sans jeu.
Important
L’embout ne remplace ni une butée de portail ni un limiteur de course. Les positions extrêmes du vantail sont définies par les butées de fin de course et les butées de portail du système.
