PSG embout de rail autoportant 70×70 mm pour portail coulissant autoportant
Donnez votre avis sur le produit
Embout de rail autoportant PSG 70×70 mm en acier galvanisé. Dimensions 70×70 mm, profondeur de montage 57 mm, épaisseur de tôle 3 mm. Pour portail coulissant autoportant. Poids 0,24 kg.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-246
Caractéristiques du produit
[PIM] szyny-jezdne #115
- Matériau Acier
Description
Plaque frontale de 70 × 70 mm avec bloc de serrage s’insérant de 57 mm dans le rail – ferme l’extrémité du profilé 70 × 70 × 4 mm du portail coulissant autoportant
À propos du produit

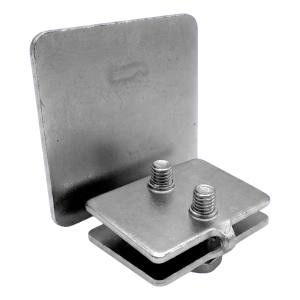

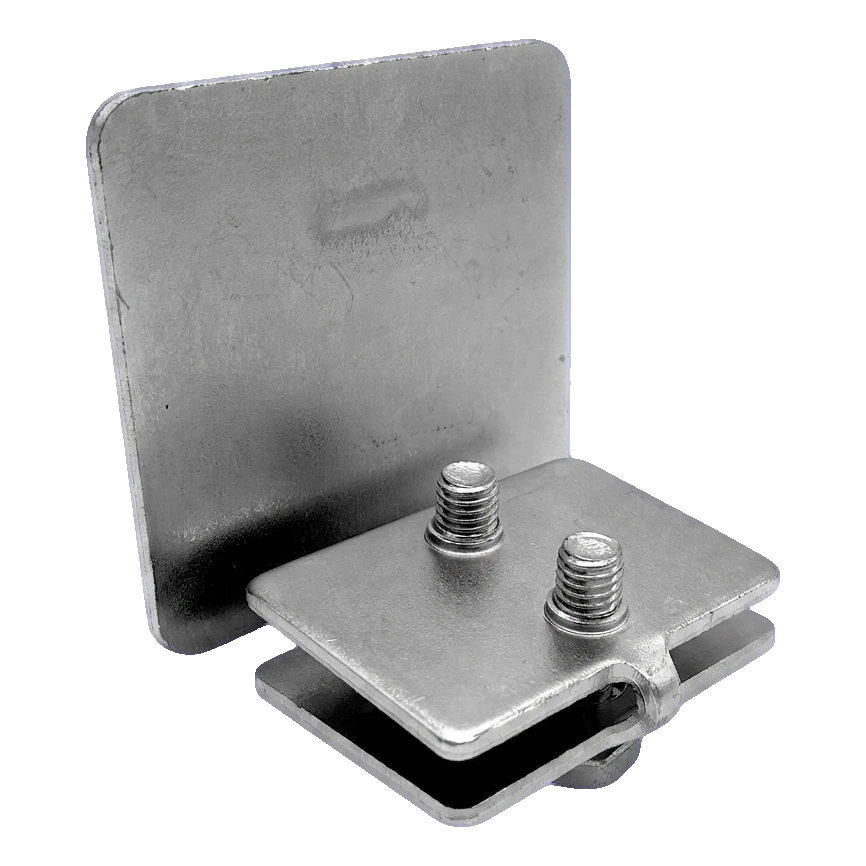

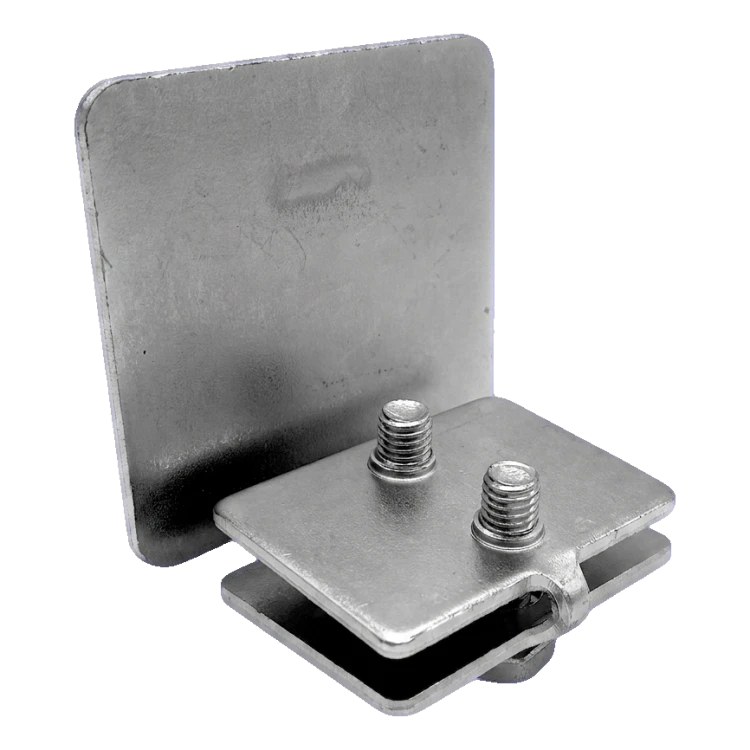

L’embout de rail ferme l’extrémité ouverte du rail d’un portail coulissant autoportant. Il se compose d’une plaque frontale et d’un bloc de serrage qui s’insère dans le rail et se fixe à l’aide de vis.

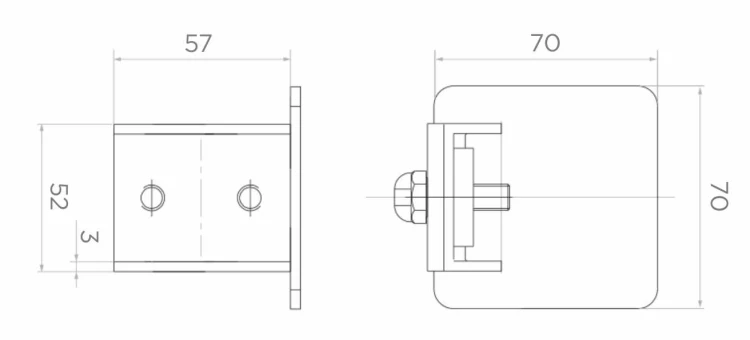

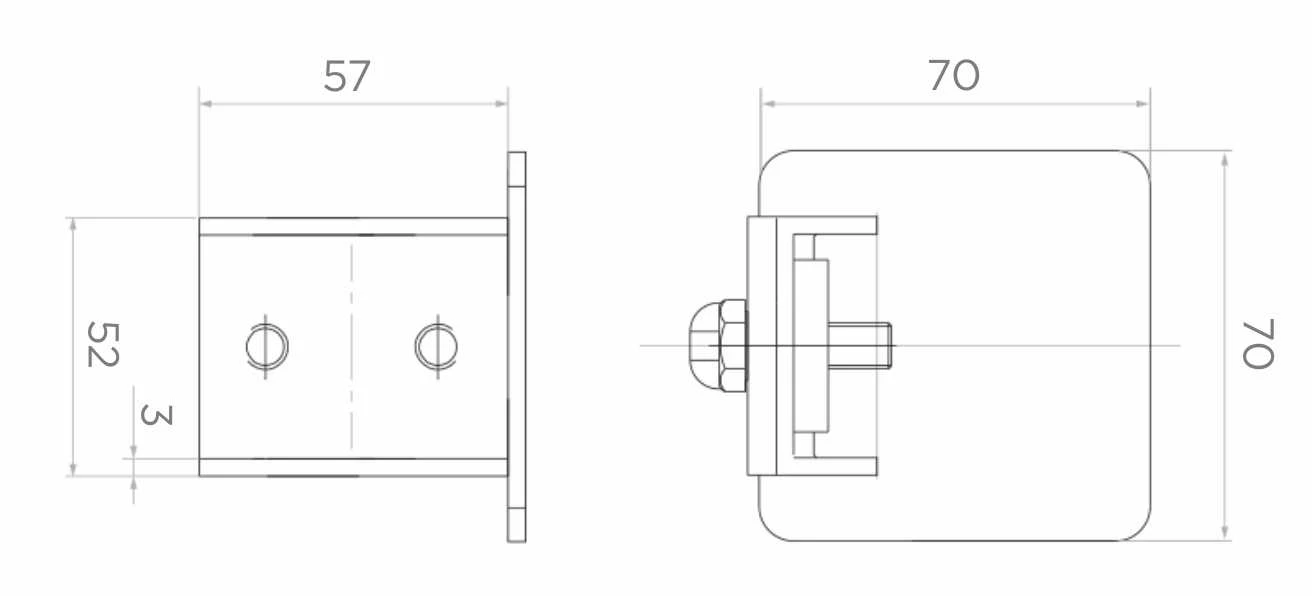

La plaque frontale a pour dimensions W × H = 70 × 70 mm et une épaisseur t de 3 mm. Le bloc de serrage s’insère dans le rail sur une profondeur D de 57 mm.
La masse d’une pièce est de 0,24 kg. L’embout est adapté au profilé 70 × 70 × 4 mm.
Choix et montage
- ✓Vérifiez la section du rail – l’embout est adapté au profilé 70 × 70 × 4 mm.
- ✓Insérez le bloc de serrage dans l’extrémité du rail jusqu’à ce que la plaque frontale soit en appui contre sa face avant.
- ✓Serrez les vis du bloc de serrage jusqu’à ce que l’embout soit maintenu dans le rail sans jeu.
Important
L’embout ne remplace ni une butée de portail ni un limiteur de course. Les positions extrêmes du vantail sont définies par les butées de fin de course et les butées de portail du système.
