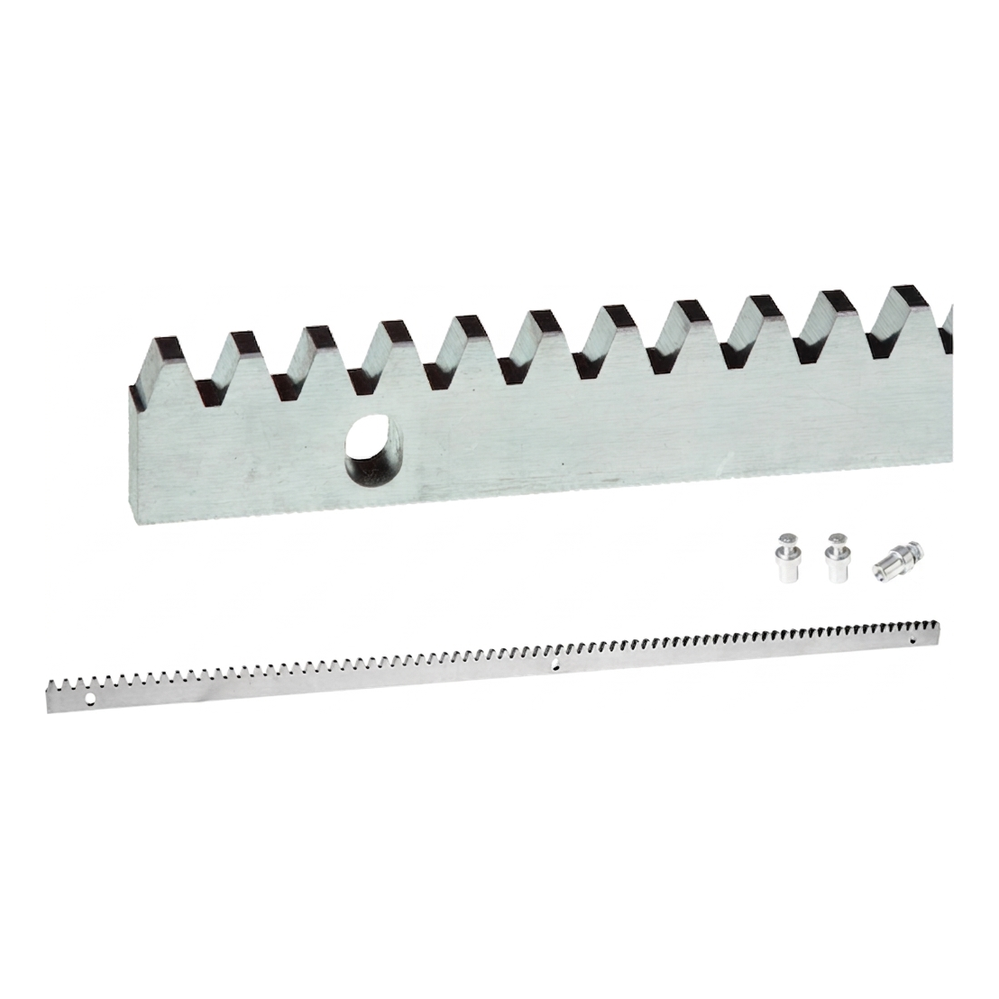

PSG crémaillère acier galvanisé pour portails coulissants 1000 mm module 4

Crémaillère en acier de 10 mm d'épaisseur et de 1000 mm de longueur, avec denture de module 4 et trous de fixation oblongs

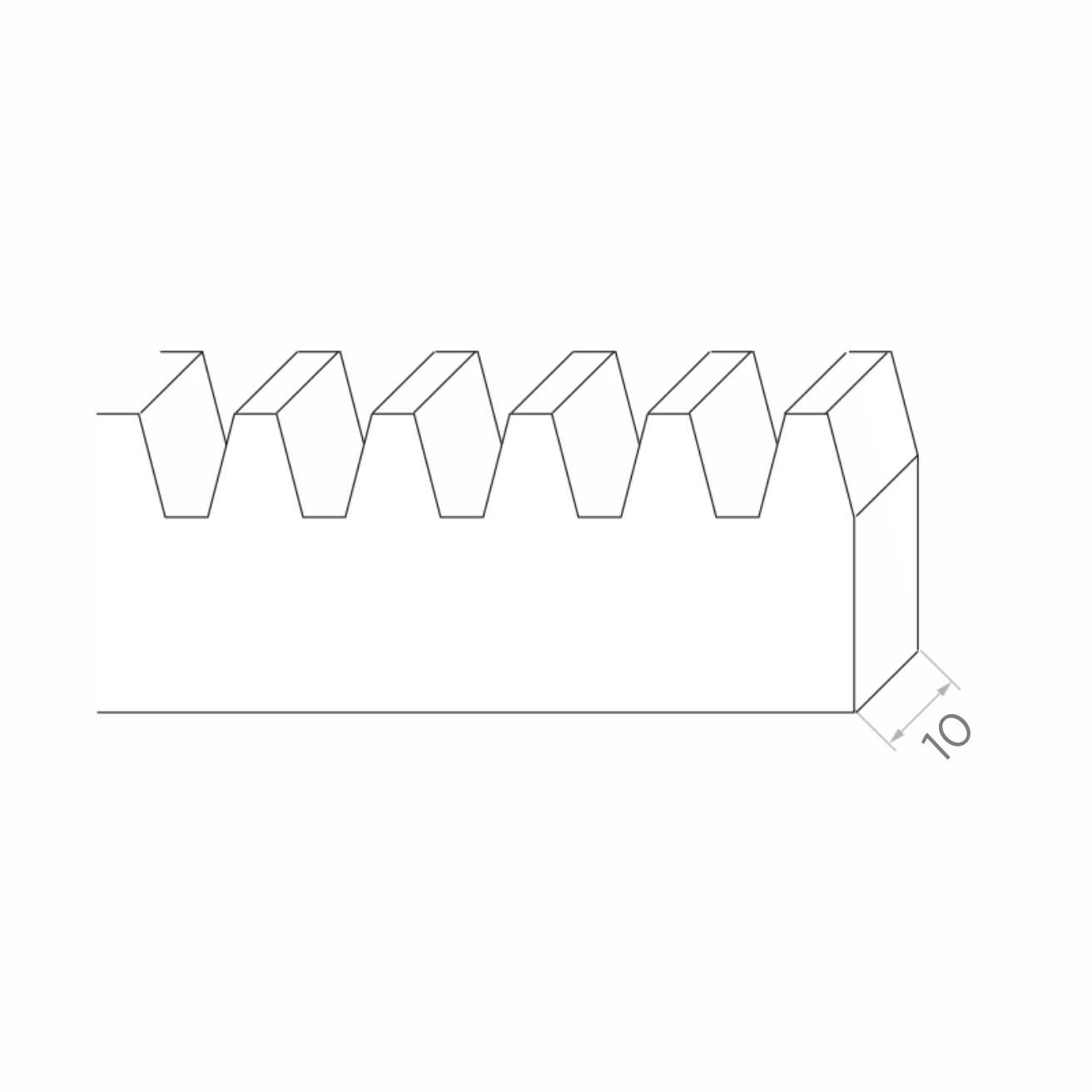

Ouvrir le dessin coté en taille réelle

À propos du produit

La crémaillère transmet le mouvement du pignon de la motorisation au vantail du portail coulissant. Elle se visse le long du vantail, et le pignon de la motorisation engrène sur sa denture.

La denture est de module m 4, compatible avec un pignon de motorisation de même module. La crémaillère a une longueur L de 1000 mm et une épaisseur t de 10 mm ; les trous de fixation oblongs permettent de régler sa hauteur par rapport au pignon de la motorisation.

L'acier est zingué (zingage), ce qui le protège contre la corrosion dans des conditions courantes. La masse par pièce est de 2,151 kg.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Vérifiez le module du pignon de la motorisation : la crémaillère est de module 4.
• ✓Vissez les crémaillères sur le vantail à l'aide des entretoises fournies (3 szt.) ; les trous oblongs permettent de mettre la crémaillère de niveau.
• ✓À la jonction des crémaillères, veillez à la continuité du pas de la denture ; laissez un jeu entre la crémaillère et le pignon conformément à la notice de la motorisation.
