PSG charnière de portail réglable M20 avec rondelles en laiton – angle d'ouverture 180°

Aller aux commentaires sur les produits

Charnière de portail réglable PSG M20 avec rondelles en laiton. Angle d'ouverture 180°, charge de la paire jusqu'à 450 kg. Pivot en acier galvanisé, œillet en acier noir. Dimensions 175x120x60 mm, filetage M20. Pour portails en acier et en bois.

Voir la description complète
avec TVA sans TVA
Prix 7,19 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M20
  • Mode de fixation À sceller
  • Matériau Acier

Description

PSG charnière de portail réglable M20 avec rondelles en laiton – angle d'ouverture 180°

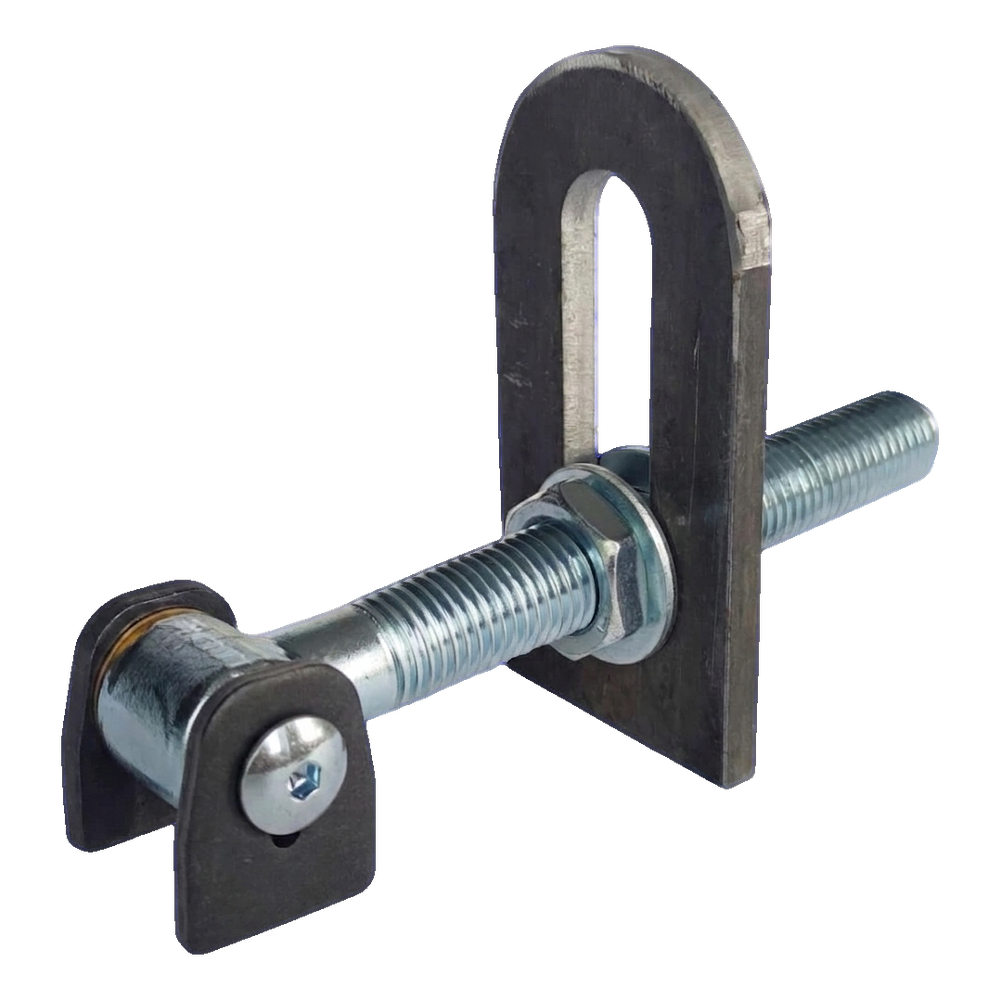

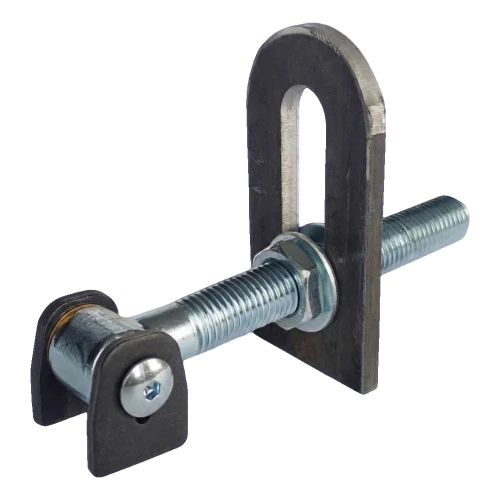

Charnière de portail réglable PSG M20 avec rondelles en laiton – vue d
Charnière de portail réglable PSG M20 avec rondelles en laiton – vue d'ensemble

Charnière réglable M20 avec rondelles en laiton de marque PSG est un élément de suspension robuste pour portail ou portillon, conçu pour un fonctionnement fiable et durable pendant de nombreuses années. Grâce à l'angle d'ouverture de 180°, le vantail du portail peut être complètement ouvert en position parallèle au poteau — sans risque de blocage de la charnière. Les rondelles en laiton entre l'œillet et le pivot assurent un fonctionnement fluide et prolongent considérablement la durée de vie de la liaison, éliminant le frottement métal-métal.

Une paire de charnières supporte une charge jusqu'à 450 kg, ce qui permet le montage de lourds portails en acier, forgés et en bois. Le pivot avec filetage M20 est galvanisé, ce qui garantit une résistance à la corrosion et aux conditions atmosphériques défavorables. L'œillet et le connecteur sont réalisés en acier noir — ces éléments peuvent être peints ou laqués en supplément, en les adaptant à l'esthétique de la clôture.

Dimensions et construction

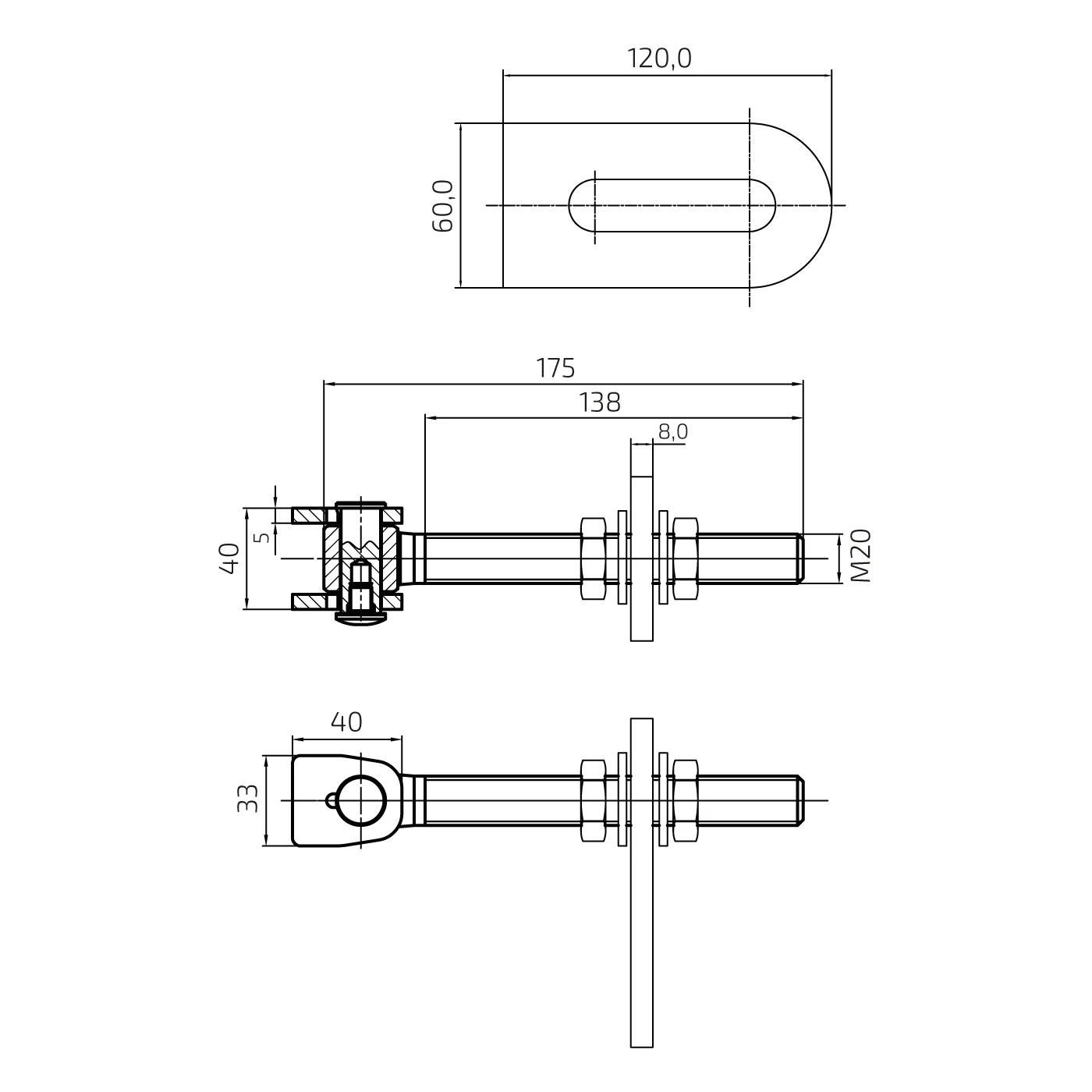

Dessin côté charnière de portail PSG M20 – trois vues avec dimensions
Dessin côté charnière de portail PSG M20 – trois vues avec dimensions
  • Filetage du pivot : M20
  • Angle d'ouverture : 180°
  • Longueur totale de la charnière : 175 mm
  • Longueur utile du pivot (depuis l'axe de la goupille) : 138 mm
  • Tôle de montage (œillet) : 120 × 60 mm
  • Épaisseur de la tôle de montage : 8 mm
  • Hauteur de l'œillet de la charnière : 40 mm
  • Largeur de l'œillet de la charnière : 33 mm
  • Épaisseur du bras de l'œillet : 5 mm
  • Charge maximale de la paire de charnières : 450 kg
  • Poids d'une charnière : 0,942 kg

Matériaux et protection anticorrosion

  • Pivot : acier galvanisé – résistance à la corrosion
  • Œillet et connecteur : acier noir
  • Rondelles : laiton – minimisation du frottement, fonctionnement fluide de la charnière

Application et montage

La charnière est destinée aux portails et portillons de grande masse — particulièrement en acier, forgés et en bois. L'œillet réglable avec trou oblong (haricot) dans la tôle de montage permet un réglage précis de la position du vantail après installation de la charnière, ce qui facilite considérablement l'alignement du portail par rapport au poteau. L'élément est monté sur filetage M20 avec écrou et rondelle (fournis avec le pivot).

EAN : 5903313203692
