PSG charnière de portail réglable M20 avec platine 100×100 mm – acier inoxydable AISI 304

Aller aux commentaires sur les produits

PSG charnière de portail réglable M20 avec platine 100×100 mm, acier inoxydable AISI 304. Réglage 46-68 mm, filetage M20, trous de montage 4×ø11,5 mm avec entraxe 75 mm. Dimensions de l'attache 36×30×27 mm, axe ø14 mm. Poids 0,742 kg. Pour portails battants.

Voir la description complète
avec TVA sans TVA
Prix 17,46 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M20
  • Mode de fixation Avec platine
  • Matériau AISI 304

Description

PSG charnière de portail réglable M20 avec platine 100×100 mm – acier inoxydable AISI 304

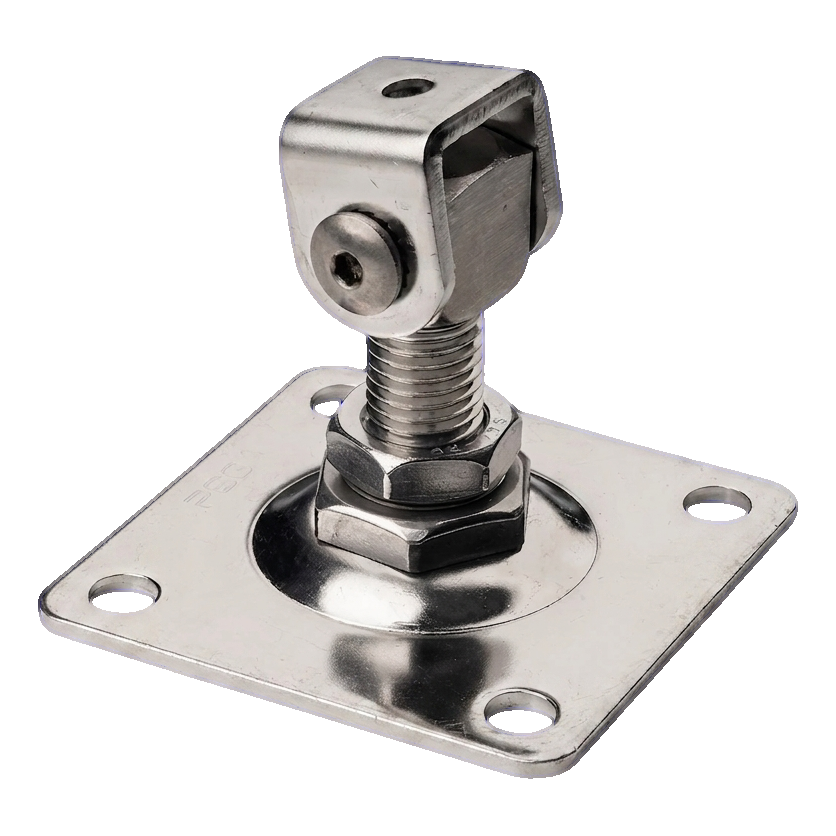

PSG charnière réglable M20 avec platine – vue du dessus
PSG charnière réglable M20 avec platine – vue du dessus

La charnière réglable PSG M20 avec platine est un élément de montage robuste conçu pour les portails battants — qu'ils soient résidentiels ou industriels. Entièrement fabriquée en acier inoxydable AISI 304, elle garantit une résistance élevée à la corrosion, ce qui la rend parfaite pour les installations extérieures exposées aux conditions météorologiques variables. Sa construction universelle et sa capacité de réglage continu permettent de positionner précisément le battant du portail, ce qui réduit considérablement le temps de montage et élimine le besoin de corrections coûteuses.

La surface brute permet un traitement ultérieur — peinture en poudre ou laquage — ce qui permet d'adapter l'apparence de la charnière à la couleur du portail et de la clôture.

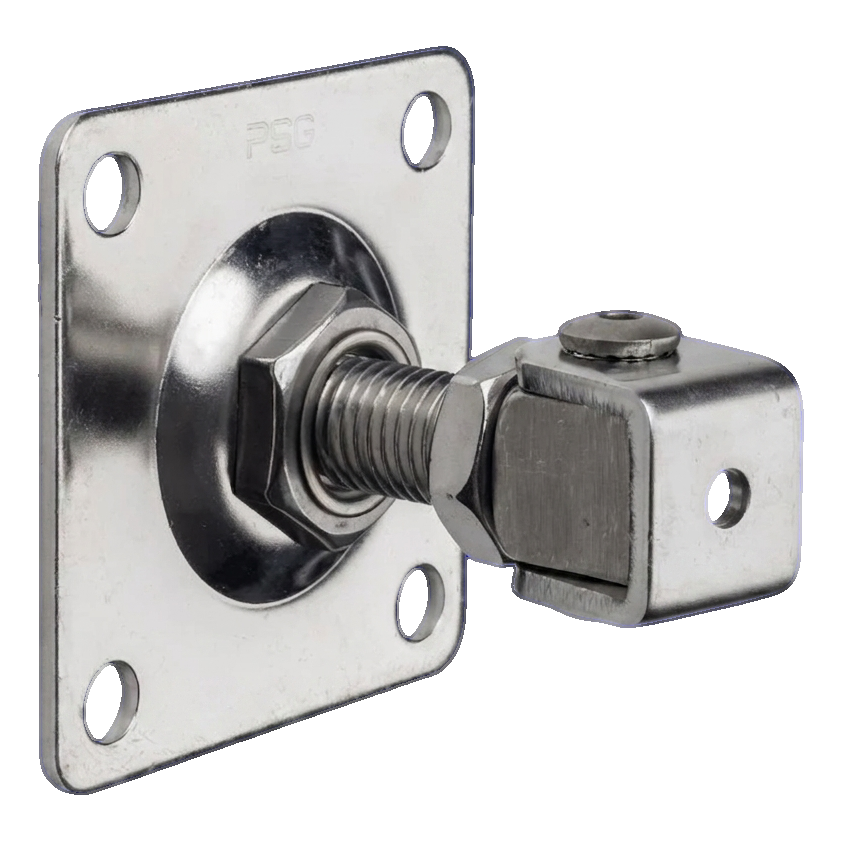

PSG charnière réglable M20 – vue latérale avec platine de montage visible
PSG charnière réglable M20 – vue latérale avec platine de montage visible

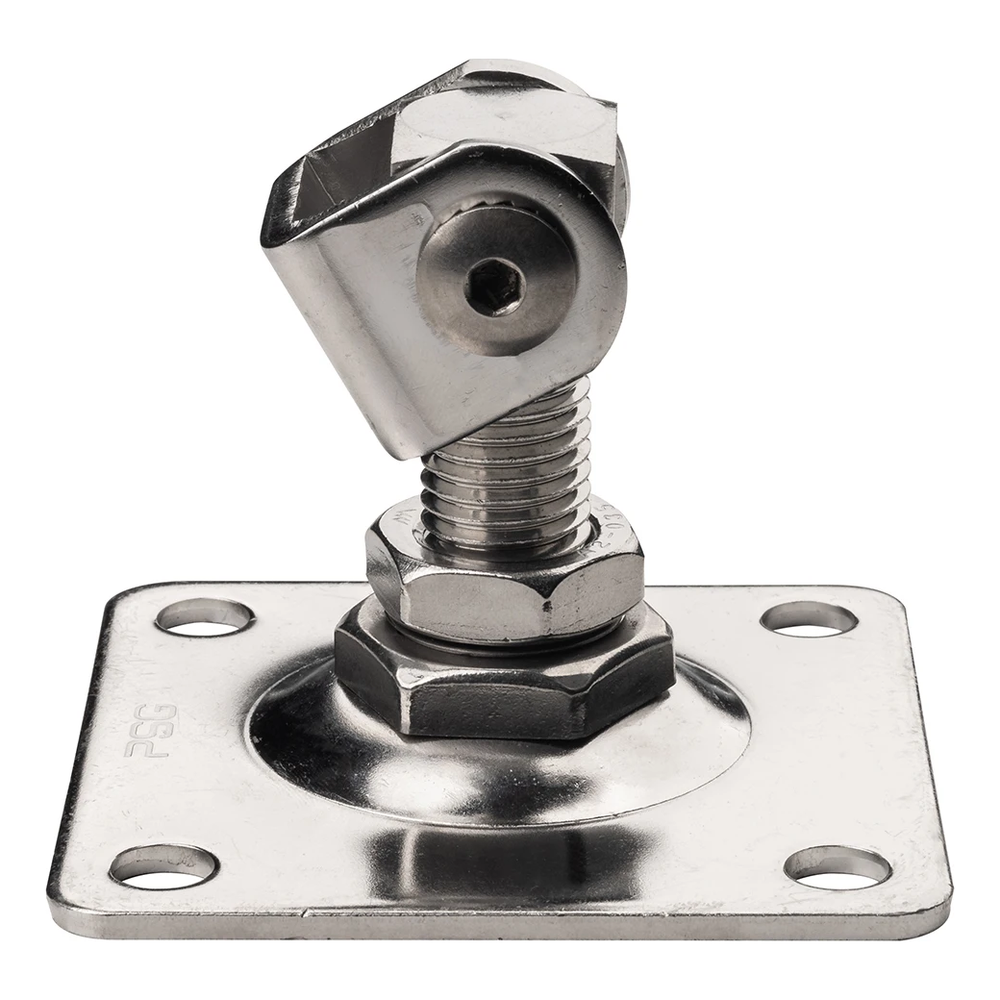

PSG charnière réglable M20 – vue en perspective du dessus
PSG charnière réglable M20 – vue en perspective du dessus

Réglage et montage

L'un des principaux avantages de cette charnière est le réglage continu de 46 à 68 mm (distance de l'axe de l'axe au plan de montage). Cela permet un ajustement précis de la position du battant du portail après montage de la platine, ce qui est particulièrement important avec des poteaux inégaux ou pour compenser les tolérances d'exécution. Le filetage M20 assure une fixation solide et sûre, et quatre trous de montage de diamètre ø11,5 mm avec un entraxe de 75 mm permettent une fixation stable de la platine au poteau ou au mur.

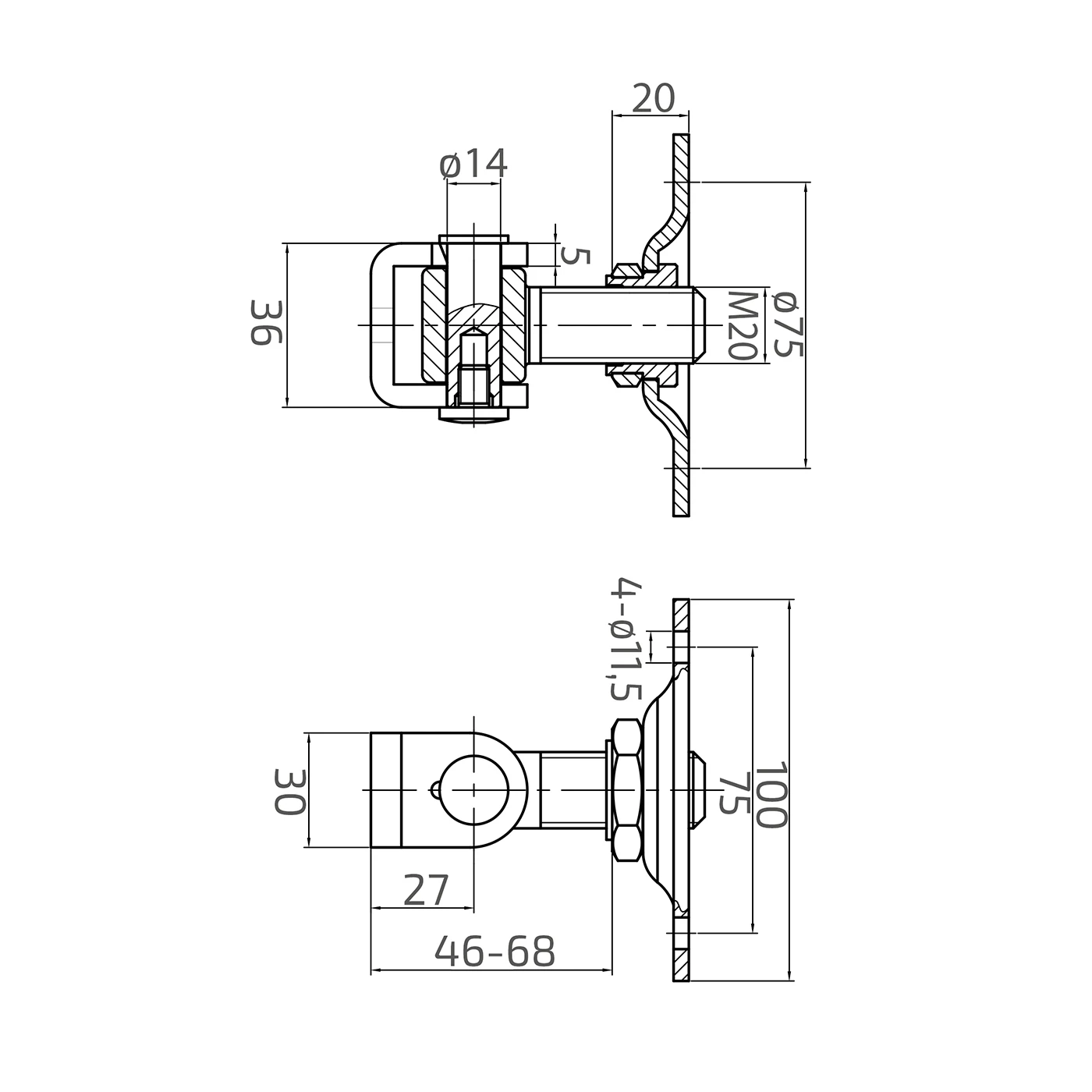

Dessin technique de la charnière réglable M20 PSG avec dimensions
Dessin technique de la charnière réglable M20 PSG avec dimensions

Dimensions et spécifications techniques

  • Marque : PSG
  • Matériau : acier inoxydable AISI 304
  • Surface : brute
  • Filetage : M20
  • Dimensions de la platine : 100 × 100 × 4 mm
  • Diamètre d'emboutissage de la platine : ø75 mm
  • Trous de montage : 4 × ø11,5 mm, entraxe 75 mm
  • Hauteur de l'attache (cornière) : 36 mm
  • Largeur de l'attache : 30 mm
  • Profondeur de l'attache : 27 mm
  • Diamètre de l'axe : ø14 mm
  • Épaisseur de la tôle d'attache : 5 mm
  • Plage de réglage (axe de l'axe – plan de la platine) : 46–68 mm
  • Poids : 0,742 kg
  • EAN : 5903313205795

Application

La charnière est destinée au montage de portails battants dans la construction résidentielle et industrielle. Sa construction universelle permet l'utilisation aussi bien sur des portillons légers que sur des portails d'entrée plus lourds. L'acier inoxydable AISI 304 fait que le produit ne nécessite aucune protection anticorrosion supplémentaire, ce qui réduit les coûts de maintenance et prolonge la durée de vie de l'installation.
