PSG charnière de portail réglable M16 avec plaque 75×75×4 mm acier

Aller aux commentaires sur les produits

Charnière de portail réglable PSG M16 acier avec plaque 75×75×4 mm. Plage de réglage 52-72 mm, entraxe des trous 52×52 mm, trous ⌀8,5 mm. Hauteur de l'étrier 35 mm, largeur 25 mm, axe ⌀12 mm. Poids 0,4 kg. Pour portillons et portails battants.

Voir la description complète
avec TVA sans TVA
Prix 4,92 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M16
  • Mode de fixation Avec platine
  • Matériau Acier

Description

PSG charnière de portail réglable M16 avec plaque 75×75×4 mm acier

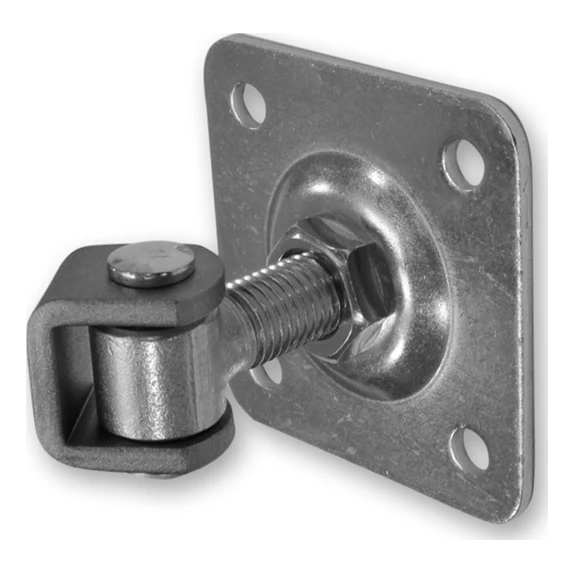

Charnière de portail réglable M16 avec plaque rectangulaire 75×75 mm – vue perspective
Charnière de portail réglable M16 avec plaque rectangulaire 75×75 mm – vue perspective

Charnière réglable en acier avec filetage M16 destinée au montage de portillons et portails battants. La construction avec écrou de réglage permet une correction précise du positionnement du battant sans démontage — tant directement après l'installation qu'en cours d'exploitation, par exemple en cas d'affaissement de la construction ou de déformations thermiques dans des conditions météorologiques extrêmes.

La plaque de montage de dimensions 75×75 mm avec quatre trous de fixation assure un transfert stable et uniforme des charges sur le poteau. La plage de réglage 52–72 mm permet d'adapter de manière flexible la saillie de la charnière aux différentes épaisseurs de profilés et poteaux, ce qui facilite considérablement le travail des équipes de montage sur chantier.

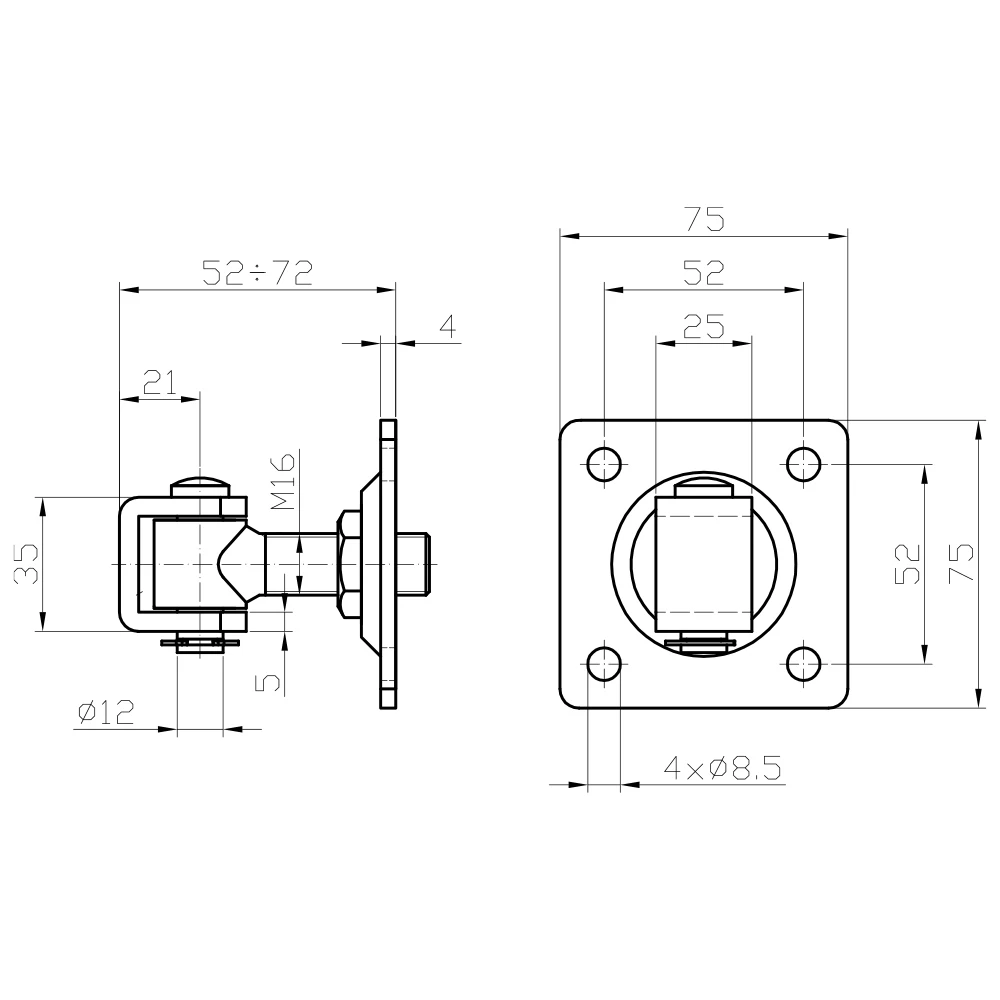

Dessin coté de la charnière réglable M16 – vue de côté et de face avec dimensions de la plaque de montage
Dessin coté de la charnière réglable M16 – vue de côté et de face avec dimensions de la plaque de montage

Dimensions et paramètres techniques

  • Fabricant : PSG
  • Matériau : acier
  • Filetage de la vis : M16
  • Plaque de montage (écusson) : 75 × 75 mm
  • Épaisseur de la plaque de montage : 4 mm
  • Entraxe des trous de montage : 52 × 52 mm
  • Diamètre des trous de montage : 4× ⌀8,5 mm
  • Plage de réglage de la saillie : 52–72 mm
  • Hauteur de l'étrier (ext.) : 35 mm
  • Largeur interne de l'étrier : 25 mm
  • Profondeur de l'étrier : 21 mm
  • Épaisseur de la tôle de l'étrier : 5 mm
  • Diamètre de l'axe : ⌀12 mm
  • Poids : 0,4 kg
  • Destination : portillons et portails battants – usage extérieur

Avantages pour l'installateur

  • Réglage après montage — l'écrou de réglage permet de corriger le positionnement du battant sans démonter la charnière
  • Large plage de réglage (52–72 mm) — adaptation flexible aux différentes épaisseurs de poteaux et profilés
  • Haute résistance mécanique — construction en acier résistante aux fortes charges et à l'usure
  • Conçu pour usage extérieur — résistant aux conditions atmosphériques et aux variations de température
  • Montage simple — quatre trous dans l'écusson assurent une fixation sûre au poteau par vis ou vis à bois
