PSG butée de fin de course pour rail de portail suspendu 6V.046 – limiteur de chariot roulant
Donnez votre avis sur le produit
Butée de fin de course pour rail de portail suspendu PSG 6V.046 en acier galvanisé. Dimensions 72×35 mm, butoir en nylon Ø20 mm. Collier de serrage à vis pour rail 50×46×2 mm. Position réglable, protection contre la corrosion. Poids 0,24 kg.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-329
Caractéristiques du produit
[PIM] Bramy podwieszane - osprzęt #1035
- Matériau Acier
Description
PSG butée de fin de course pour rail de portail suspendu 6V.046 – limiteur de chariot roulant
La butée de fin de course PSG pour rail de portail suspendu est un limiteur robuste monté sur la partie terminale du rail de roulement 50×46×2 mm. Elle empêche le chariot de sortir du rail et atténue efficacement les chocs lorsque le portail arrive en position de fin de course. Grâce au réglage par vis, la position de la butée sur le rail peut être ajustée avec précision, ce qui facilite le calibrage des points extrêmes d'ouverture et de fermeture du portail.
Conception et principe de fonctionnement

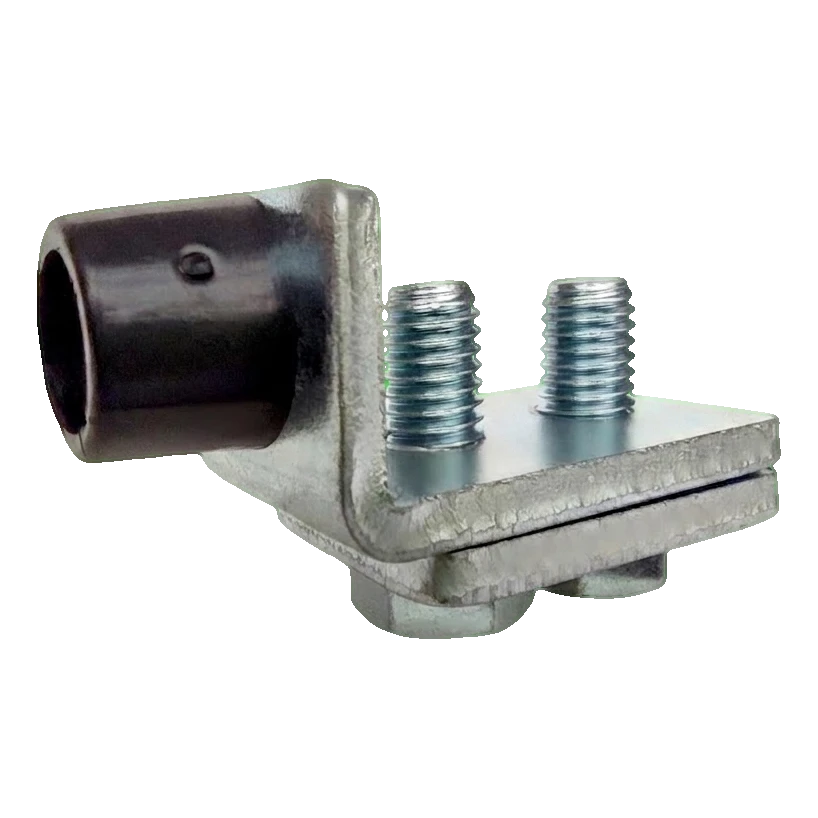

Le corps de la butée a la forme d'une équerre avec un système de serrage : deux vis pressent la plaquette inférieure, ce qui permet une fixation sûre sur le profil du rail. Le butoir, fabriqué en nylon noir, amortit les chocs du chariot roulant et protège ainsi le chariot lui-même ainsi que le mécanisme du portail contre les dommages. L'ensemble de la partie métallique est entièrement galvanisé, ce qui garantit une grande résistance à la corrosion, même en extérieur et dans les environnements à forte humidité.

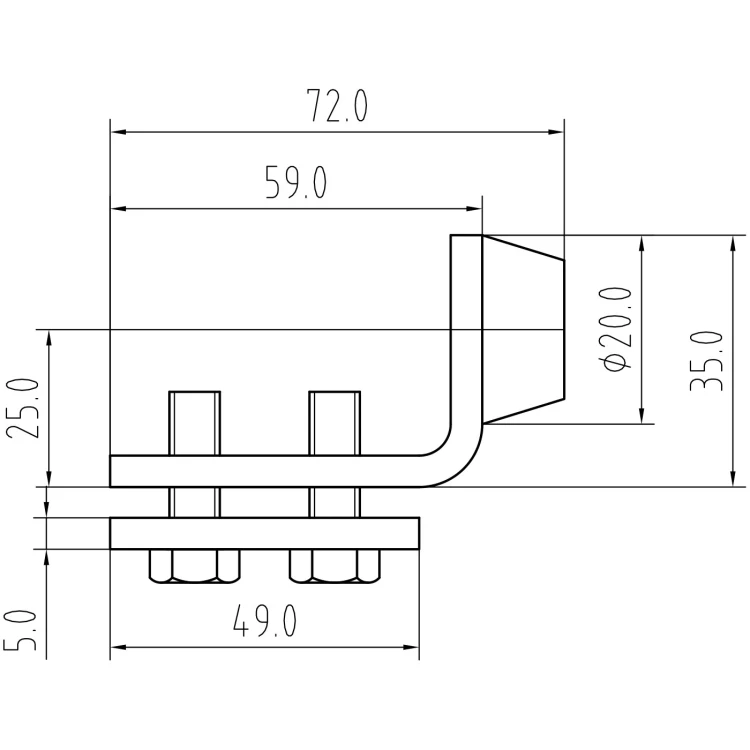

Dimensions et caractéristiques techniques
- Longueur totale (avec butoir) : 72 mm
- Longueur de l'équerre métallique : 59 mm
- Longueur de la plaquette de serrage : 49 mm
- Hauteur totale : 35 mm
- Hauteur du bras vertical : 25 mm
- Fente de serrage (pour le profil du rail) : 5 mm
- Diamètre du butoir en nylon : Ø20 mm
- Compatibilité : rail 50×46×2 mm
- Matériau du corps : acier galvanisé
- Matériau du butoir : nylon noir
- Poids : 0,24 kg
- EAN : 5903313203623
Avantages pour l'installateur
- Montage rapide — le collier de serrage à vis permet de monter la butée sans perçage ni soudure
- Position réglable — les vis permettent de déplacer la butée le long du rail et de régler avec précision le point de fin de course
- Protection du chariot — le butoir en nylon absorbe l'énergie du choc et prolonge la durée de vie des chariots roulants
- Durabilité — la galvanisation complète protège contre la corrosion, et le butoir en nylon ne se fissure pas sous l'effet de chocs répétés
La butée PSG est conçue pour les systèmes de portails suspendus sur rails de guidage. Montée par paire — aux deux extrémités du rail — elle assure une protection complète des positions extrêmes du portail et protège le mécanisme de roulement contre les dommages.
