PSG Cheville acier M16 ø 21 L-140 avec charnière réglable et rosace

Aller aux commentaires sur les produits

Cheville acier PSG M16 ø 21 mm avec charnière réglable et rosace. Longueur 140 mm, rosace ø 58 mm. Réglage charnière 40-55 mm. Pour scellement des charnières de portails dans poteaux béton. Poids 0,43 kg.

Voir la description complète
avec TVA sans TVA
Prix 5,67 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M16
  • Mode de fixation À sceller
  • Matériau Acier

Description

PSG Cheville acier M16 ø 21 L-140 avec charnière réglable et rosace

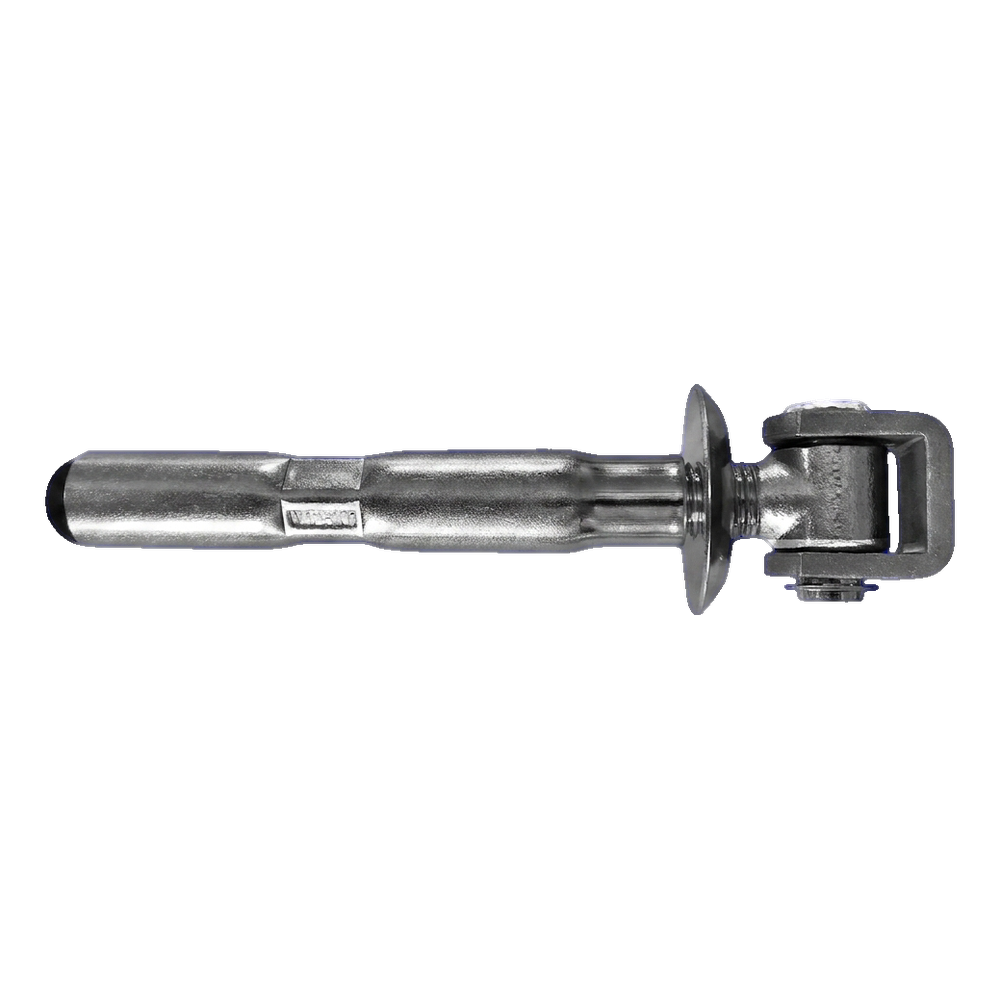

Cheville acier M16 avec charnière réglable et rosace – vue de côté
Cheville acier M16 avec charnière réglable et rosace – vue de côté

Cheville acier M16 avec charnière réglable et rosace est un ensemble de fixation complet destiné au scellement des charnières de portails et portillons dans poteaux béton, pierre ou brique. Grâce au rétrécissement spécialement profilé pour application de cheville chimique elle assure un ancrage durable et sûr dans le support, et la charnière réglable M16 avec rosace permet un réglage précis du vantail après montage.

Solution destinée aux équipes de montage professionnelles — le réglage de la charnière dans la plage 40–55 mm permet de corriger la position du vantail sans nécessité de démonter la cheville. La rosace de diamètre 58 mm masque esthétiquement le passage de la cheville à travers le mur, donnant à l'installation un aspect soigné et fini.

Dimensions et paramètres techniques

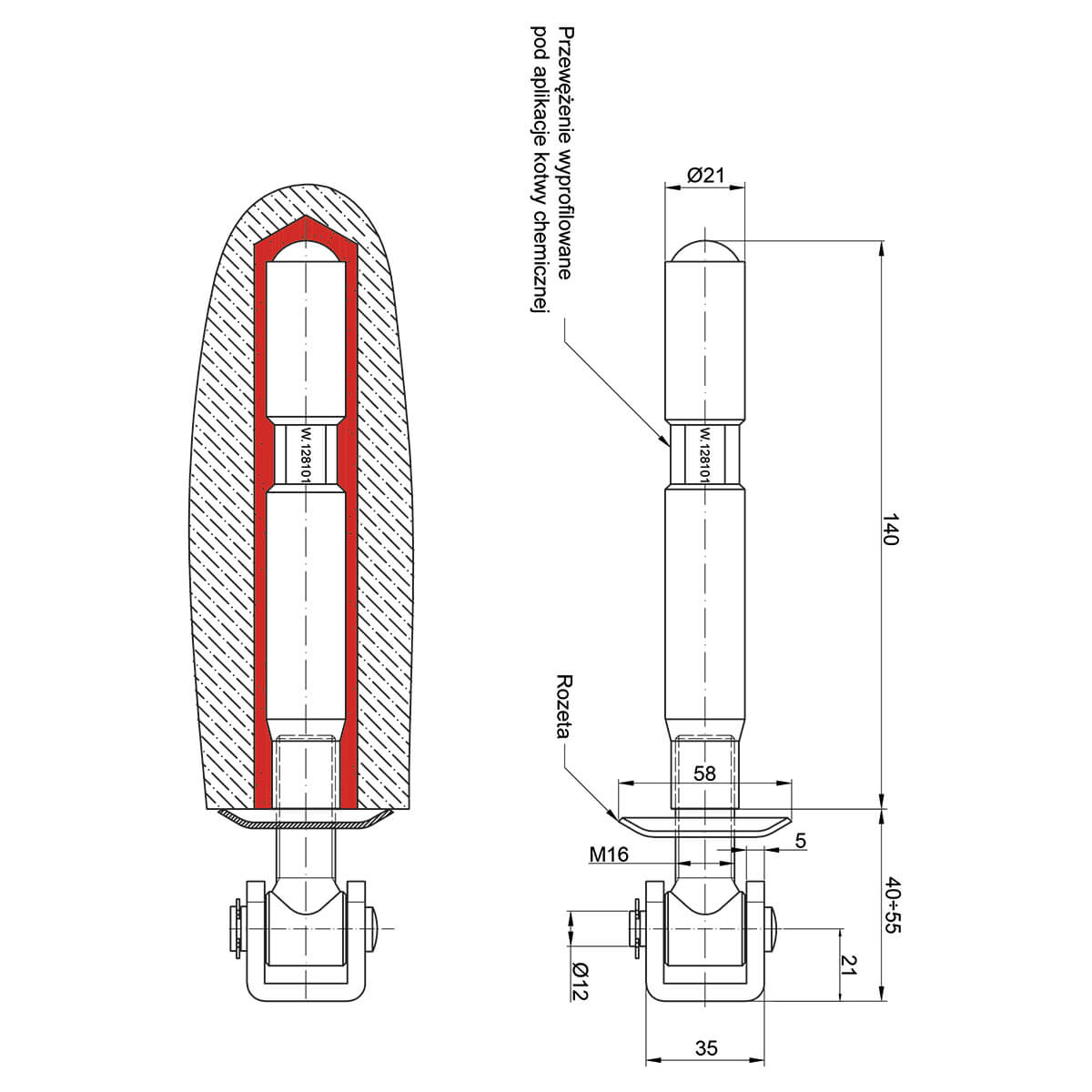

Plan coté de la cheville M16 avec coupe et vue de face
Plan coté de la cheville M16 avec coupe et vue de face
  • Filetage interne : M16
  • Diamètre corps de cheville : ø 21 mm
  • Longueur partie scellée : 140 mm
  • Longueur totale : 195 mm
  • Diamètre rosace : 58 mm
  • Épaisseur rosace : 5 mm
  • Plage de réglage charnière : 40–55 mm
  • Diamètre axe charnière : ø 12 mm
  • Largeur support charnière : 35 mm
  • Matériau : acier
  • Poids : 0,43 kg
  • EAN : 5901431941267

Application et montage

La cheville est destinée au scellement dans poteaux béton, pierre naturelle ou brique. Le rétrécissement caractéristique sur le corps permet l'utilisation de cheville chimique — la résine remplit l'espace autour de l'encoche et après durcissement forme un blocage mécanique, assurant une liaison résistante à l'arrachement. Cette solution convient partout où l'ancrage mécanique traditionnel est insuffisant ou impossible en raison de la structure du matériau de base.

Fabricant : PSG.
