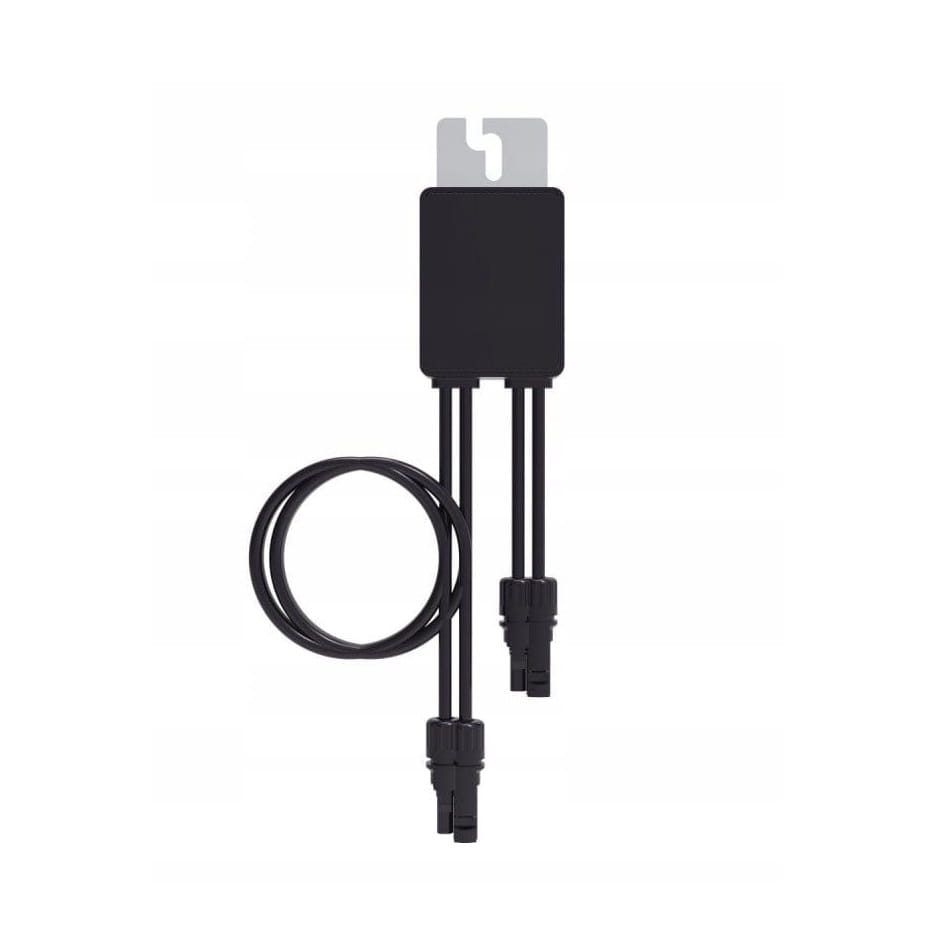

Optimiseur de puissance PV Huawei SAFE DC 450W – connecteur MC4, IP68
Donnez votre avis sur le produit
Optimiseur de puissance PV Huawei SAFE DC 450W. Connecteurs MC4, communication MBUS, indice de protection IP68. Dimensions 75 × 140 × 28 mm, poids 0,6 kg. Tension d'entrée max 80 V, MPPT 10–80 V, courant de court-circuit 14,5 A, rendement max 99,5 %. Montage sur module photovoltaïque.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: GPV-406-04
Description
Optimiseur de puissance PV Huawei SAFE DC 450W – connecteur MC4, IP68
L'optimiseur PV Huawei SAFE DC 450W est un dispositif monté à l'arrière des modules photovoltaïques, conçu pour compenser les pertes de puissance causées par un ombrage partiel, un encrassement des panneaux ou une orientation défavorable au sein de l'installation. L'optimiseur agit au niveau de chaque module PV individuellement — il surveille son point de puissance maximale (MPPT) et ajuste automatiquement la tension d'entrée à la valeur optimale. Ainsi, les modules affectés par un problème ne réduisent pas les performances de l'ensemble de la chaîne, et le rendement de l'installation peut augmenter jusqu'à 30 %. L'appareil est équipé de la technologie SAFE DC, qui, après l'arrêt de l'onduleur, réduit la tension de sortie à 0 V, augmentant considérablement la sécurité du personnel de maintenance et des équipes de secours. Le boîtier compact, aux dimensions de seulement 75 × 140 × 28 mm et d'un poids de 0,6 kg, associé à un indice de protection IP68, permet une installation même dans des conditions climatiques exigeantes. La communication avec l'onduleur s'effectue via le bus MBUS, et les connecteurs MC4 en entrée et en sortie assurent une connexion rapide et sans outil au câblage de l'installation.
Principaux avantages pour l'installateur
- L'optimisation MPPT individuelle de chaque module permet de conserver un rendement élevé de la chaîne même en cas d'ombrage partiel
- La technologie SAFE DC ramène la tension de sortie à zéro après l'arrêt de l'onduleur, augmentant la sécurité lors des interventions de maintenance et en situation d'urgence
- Une conception compacte et légère avec un indice d'étanchéité IP68 permet un montage direct sur le cadre du module, quelles que soient les conditions météorologiques
- Les connecteurs MC4 en entrée et en sortie accélèrent l'installation sans nécessiter d'adaptateurs supplémentaires
- La communication MBUS avec l'onduleur Huawei assure un suivi au niveau de chaque panneau individuellement
Caractéristiques techniques
| Entrée | |
|---|---|
| Puissance d'entrée DC nominale | 450 W |
| Tension d'entrée maximale | 80 V |
| Plage de tension de fonctionnement MPPT | 10 – 80 V |
| Courant de court-circuit maximal (Isc) | 14,5 A |
| Rendement maximal | 99,5 % |
| Rendement pondéré | 99,0 % |
| Catégorie de protection contre les surtensions | II |
| Sortie | |
| Tension de sortie maximale | 80 V |
| Courant de sortie maximal | 15 A |
| Court-circuitage de la sortie | Oui |
| Tension de sortie lorsque l'onduleur est éteint | 0 V |
| Résistance de sortie lorsque l'onduleur est éteint | 1k ohm ±10 % |
| Communication | |
| Méthode de communication | MBUS |
| Conformité aux normes | |
| Sécurité | IEC62109-1 (classe de sécurité II) |
| RoHS | Oui |
| Données mécaniques | |
| Dimensions (larg. × long. × haut.) | 75 × 140 × 28 mm |
| Poids | 0,6 kg |
| Pièces de montage | Support de montage pour cadre / vis en forme de L |
| Connecteur d'entrée | MC4 |
| Longueur du câble d'entrée | 0,15 m |
| Connecteur de sortie | MC4 |
| Longueur du câble de sortie | 1,3 m |
| Température de fonctionnement | –40°C … +85°C |
| Indice de protection | IP68 |
Téléchargements
Data sheet.pdf
230.93 kB
Fiche technique
Instruction.pdf
1020.75 kB
Instruction
