Manille lyre galvanisée 1 t – axe Ø11 mm, EN 13889

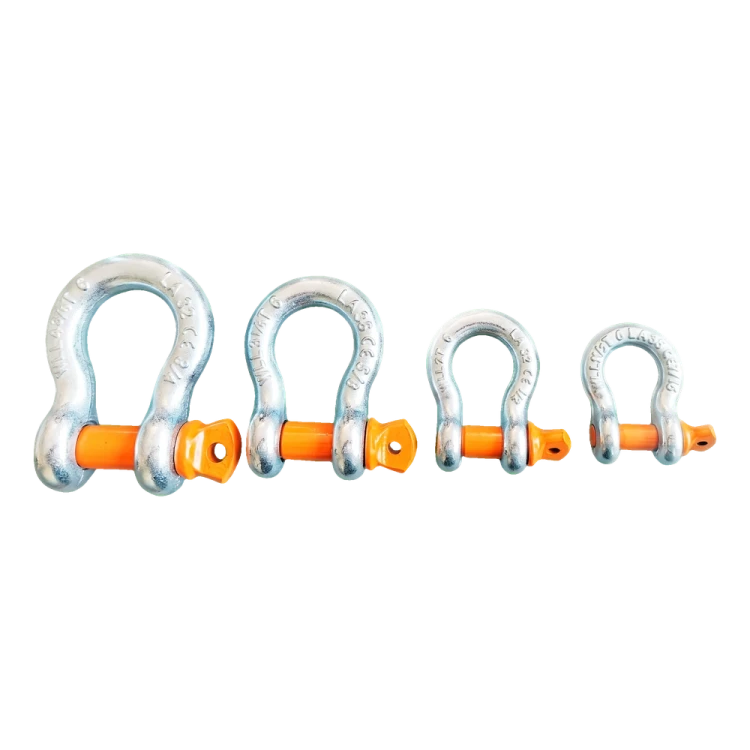

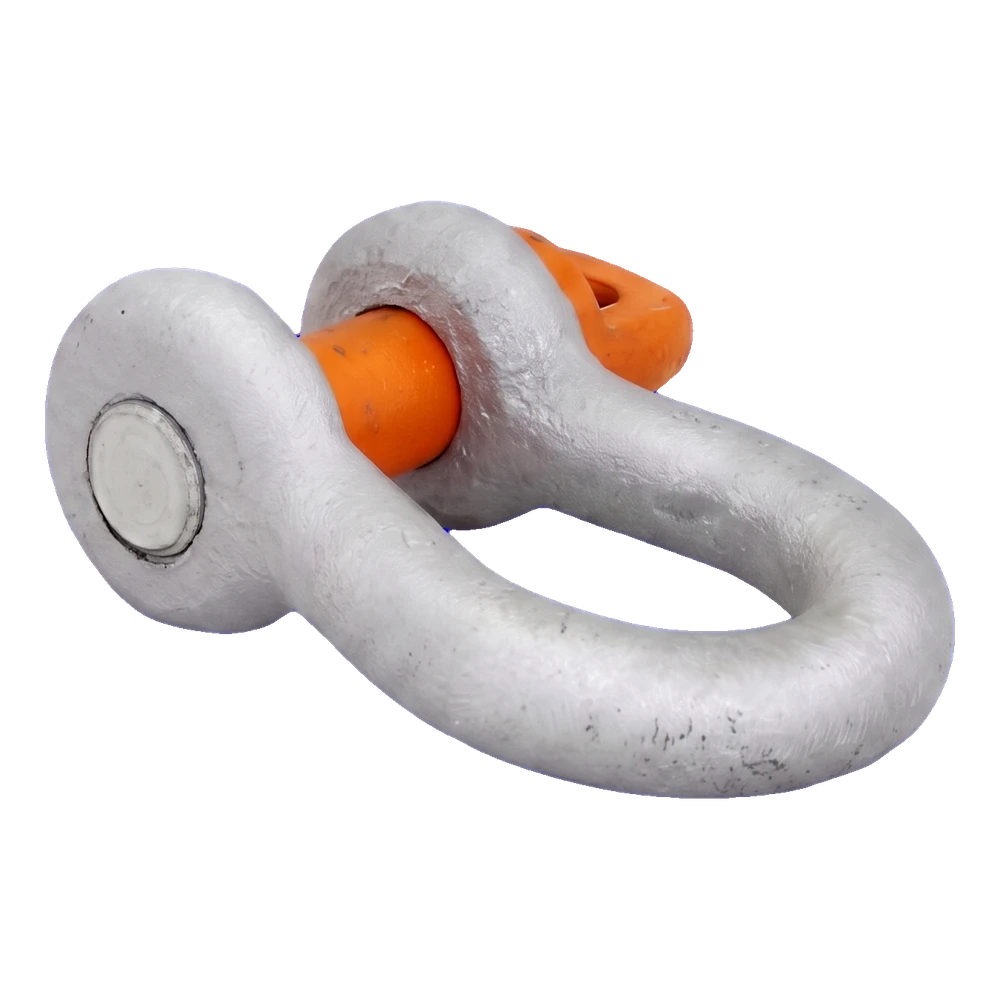

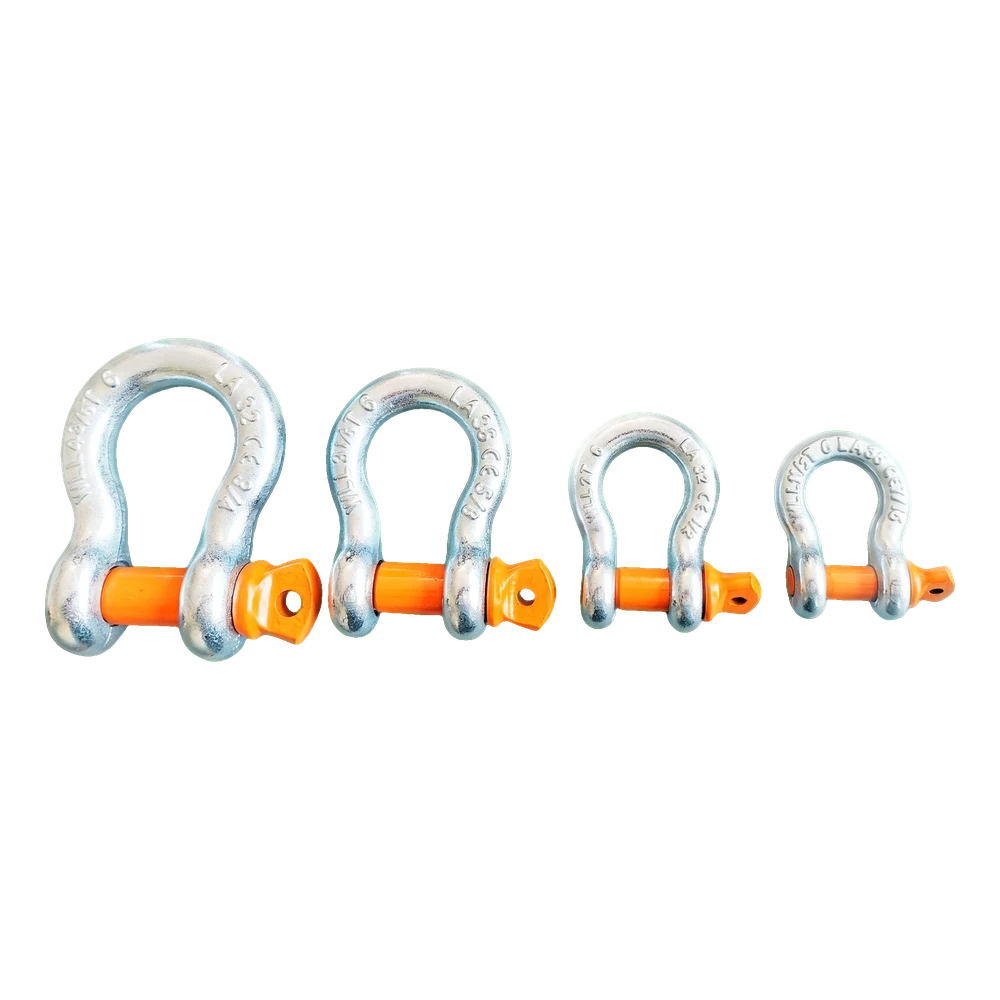

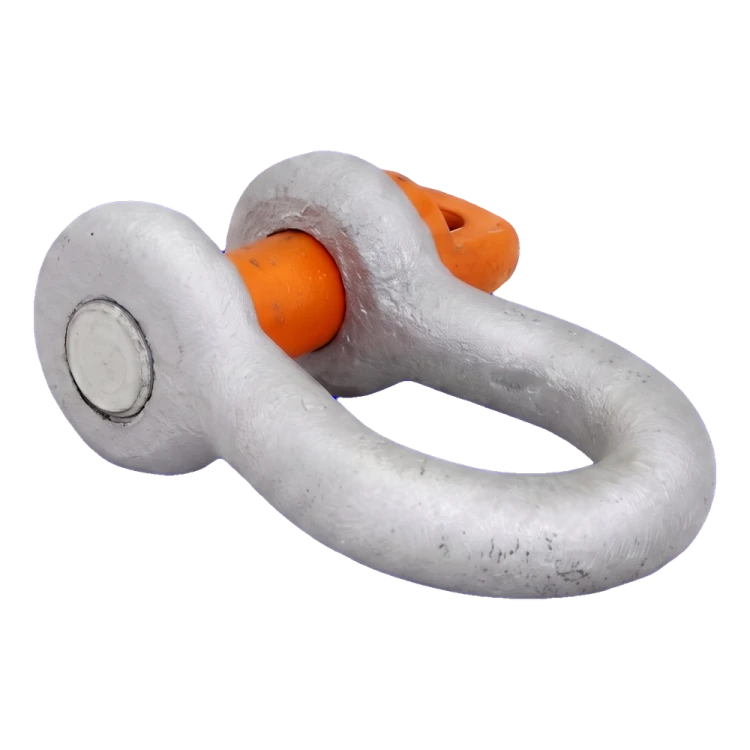

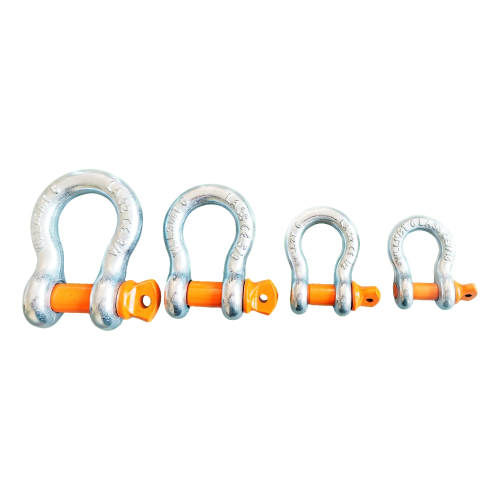

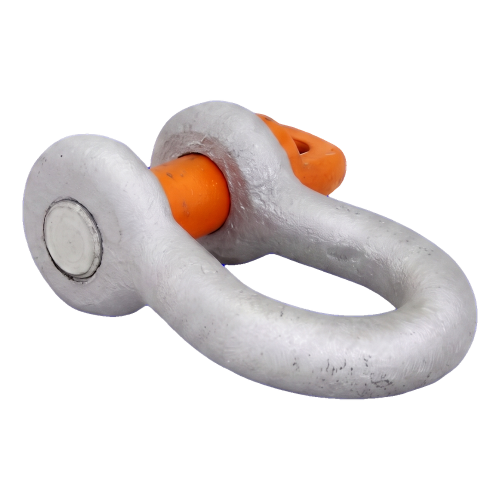

Manille forgée à corps arrondi (lyre) et axe vissé – pour relier des élingues, des câbles et des chaînes ; corps zingué

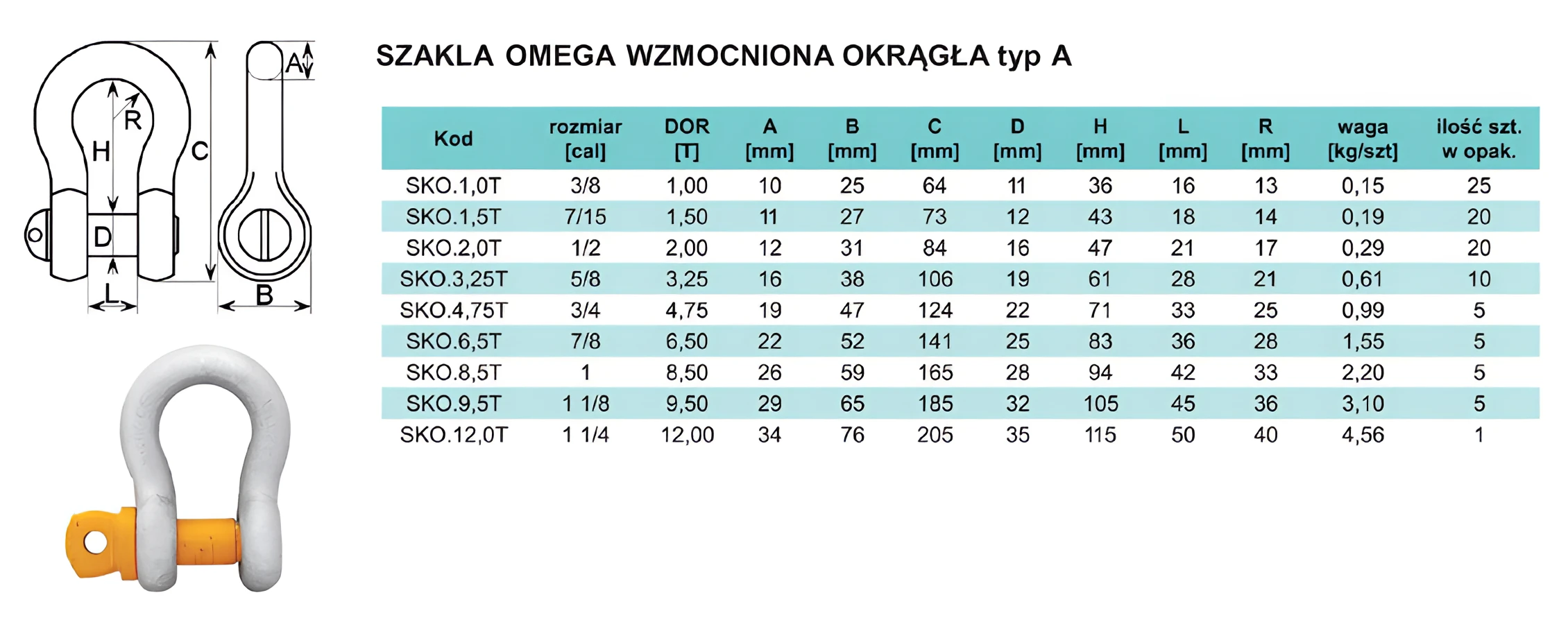

Ouvrir le dessin coté en taille réelle

À propos du produit

La manille lyre forgée sert à relier des élingues, des câbles et des chaînes. Elle possède un corps arrondi et un axe vissé. Le corps accueille plusieurs éléments à la fois.

La dimension en pouces est de 3/8". Le diamètre du fil du corps est de 10 mm et le diamètre de l’axe de 11 mm. Les dimensions intérieures sont les suivantes : écartement intérieur de 16 mm, hauteur intérieure de 36 mm et rayon intérieur du corps de 13 mm. La hauteur de l’œil est de 25 mm et la hauteur totale de 64 mm. Il s’agit de valeurs nominales selon le tableau des dimensions du fournisseur. Ne dépassez pas la charge d’utilisation de 1 t – elle s’applique à une charge exercée suivant l’axe de la manille. Si plusieurs élingues sont logées dans le corps, tenez compte de l’angle d’ouverture. Vissez l’axe jusqu’en butée et, pour une liaison permanente, bloquez-le contre le dévissage, par exemple à l’aide d’un fil métallique passé dans l’œil de la tête de l’axe.

Matériau : acier allié matricé, trempé et revenu. Finition : corps zingué, axe peint. Le revêtement de zinc protège l’acier contre la corrosion dans des conditions courantes ; en cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une exécution adaptée aux conditions d’exposition. La charge de rupture de 4 t n’est pas une charge d’utilisation ; le coefficient de sécurité est de 4:1. Norme : EN 13889 (charges, coefficient et norme selon les données du fournisseur). Avant chaque utilisation, vérifiez la manille et l’axe – n’utilisez pas d’éléments déformés, fissurés ou dont le filetage est endommagé. Pour le levage de charges, respectez la réglementation et la documentation des accessoires.

Dimensions selon le tableau

Matériau et résistance

Unité de vente

Choix et montage

• ✓Choisissez la manille en fonction de la charge – ne dépassez pas la charge d’utilisation de 1 t.
• ✓Si plusieurs élingues sont logées dans le corps, tenez compte de l’angle d’ouverture – la charge d’utilisation s’applique à une charge exercée suivant l’axe de la manille.
• ✓Vissez l’axe à fond ; pour un assemblage permanent, empêchez son dévissage (par exemple à l’aide d’un fil métallique passé dans l’œillet de la tête de l’axe).
