Manille droite galvanisée 20 mm – axe fileté M20
Donnez votre avis sur le produit

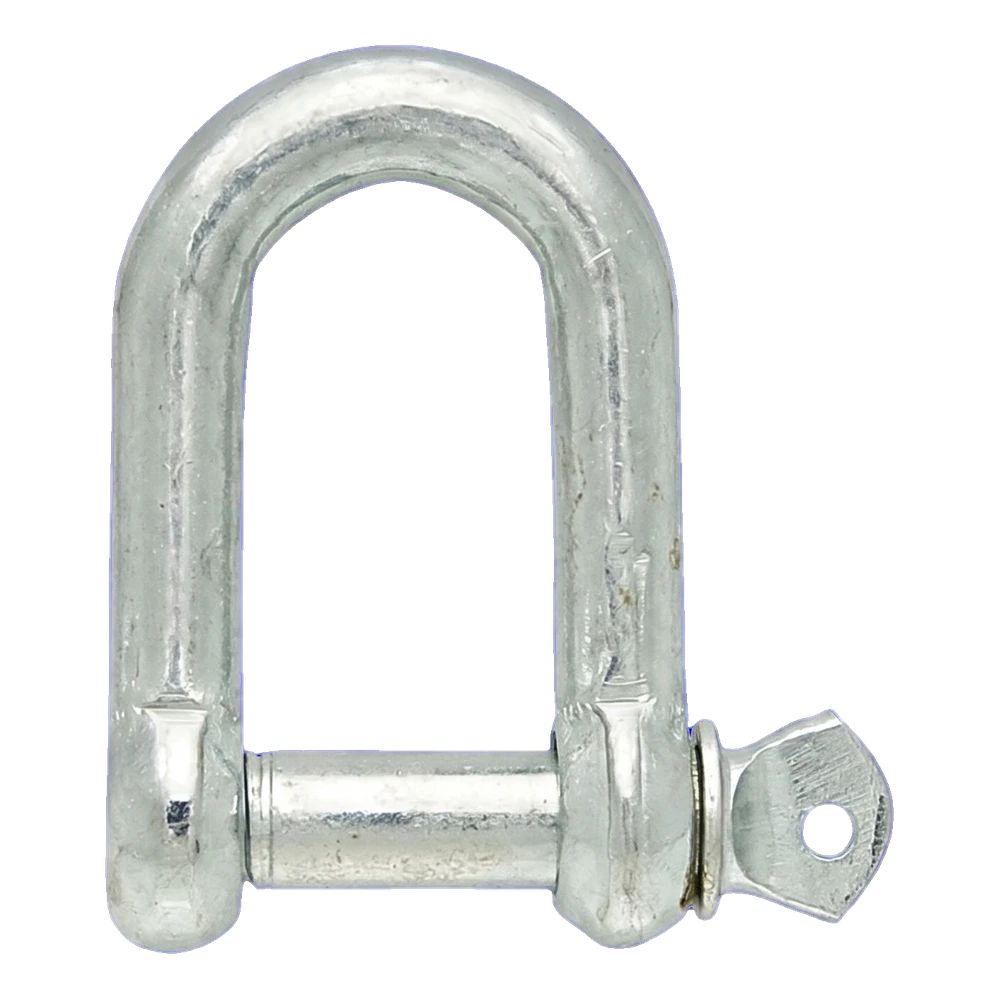

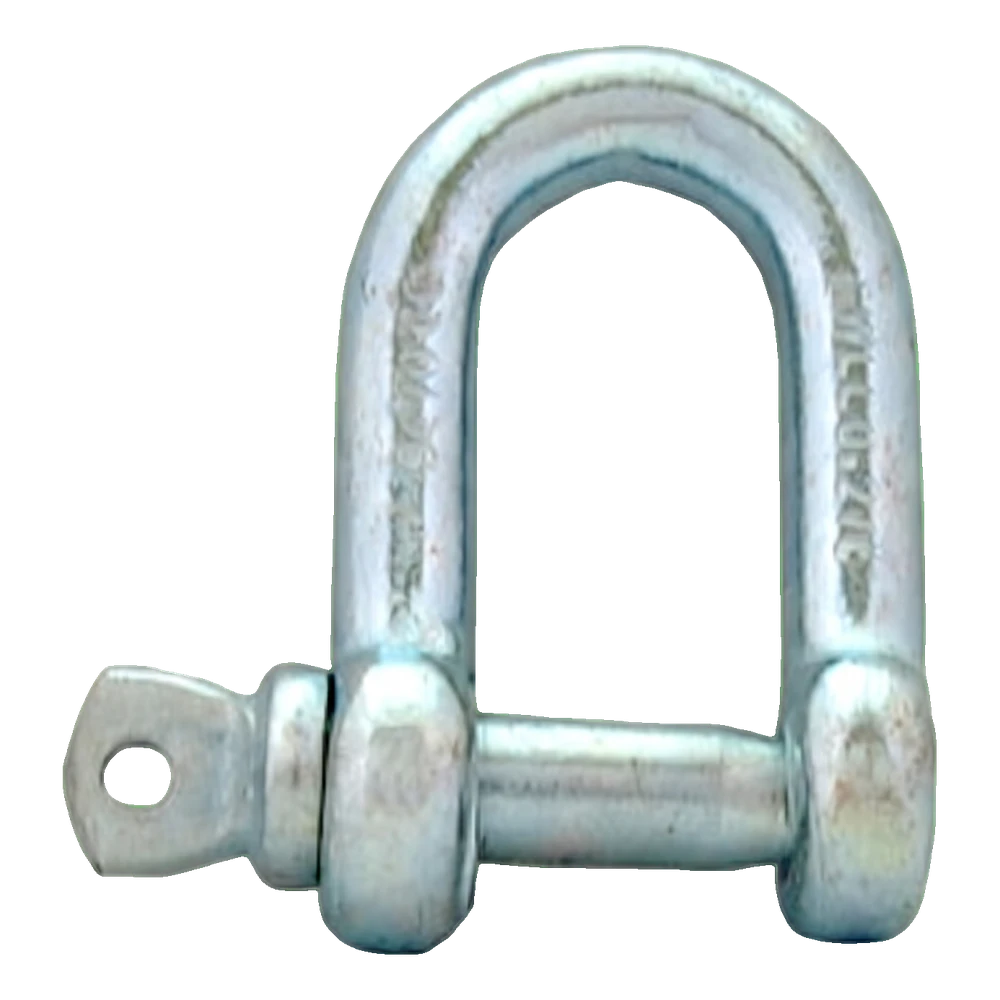

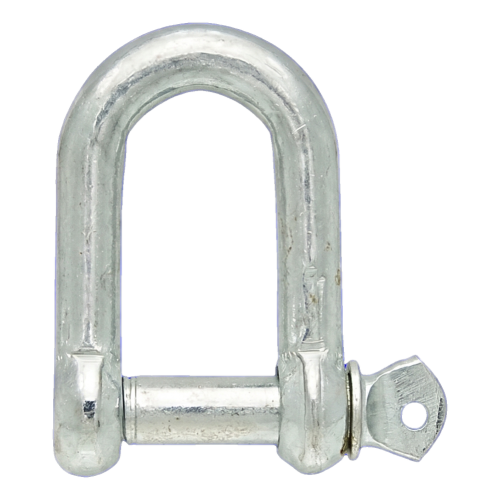

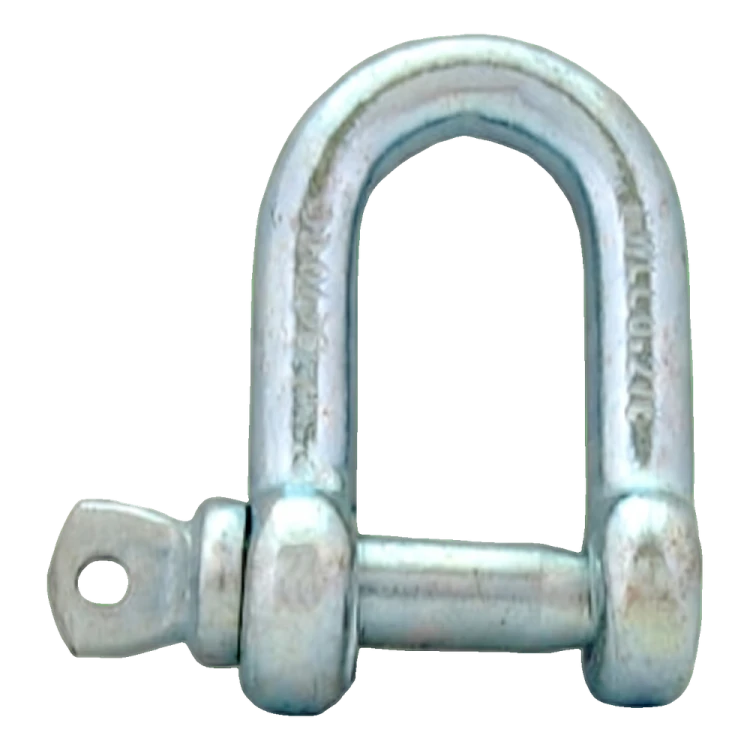

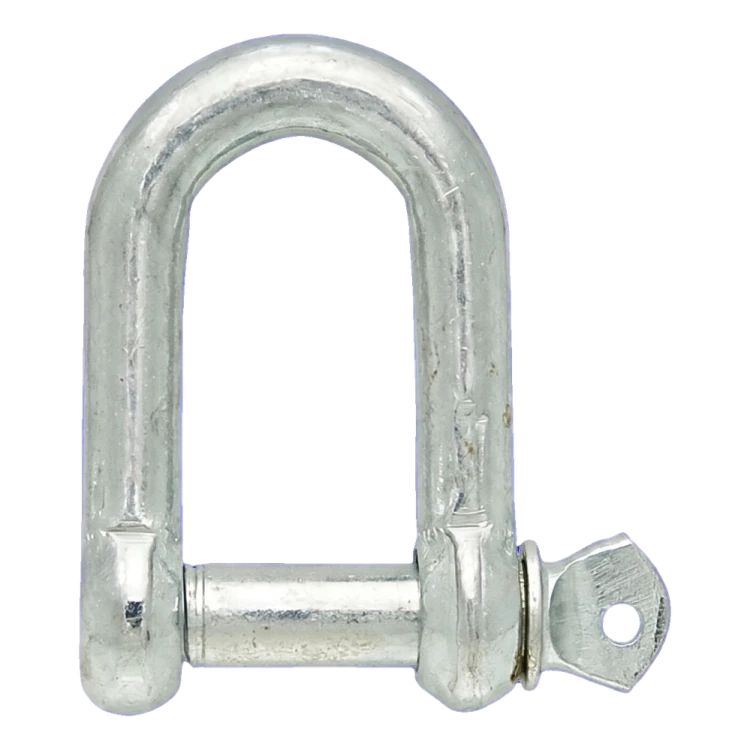

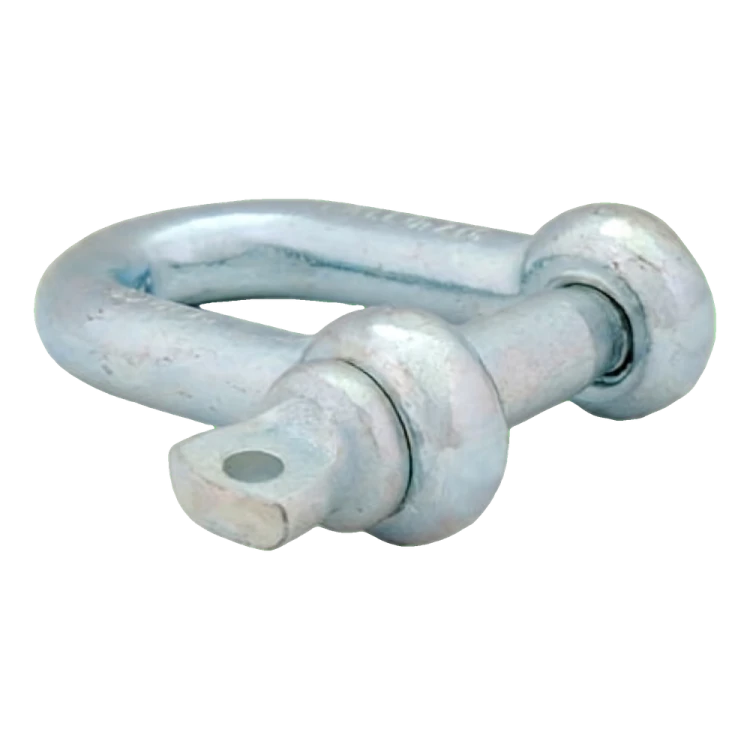

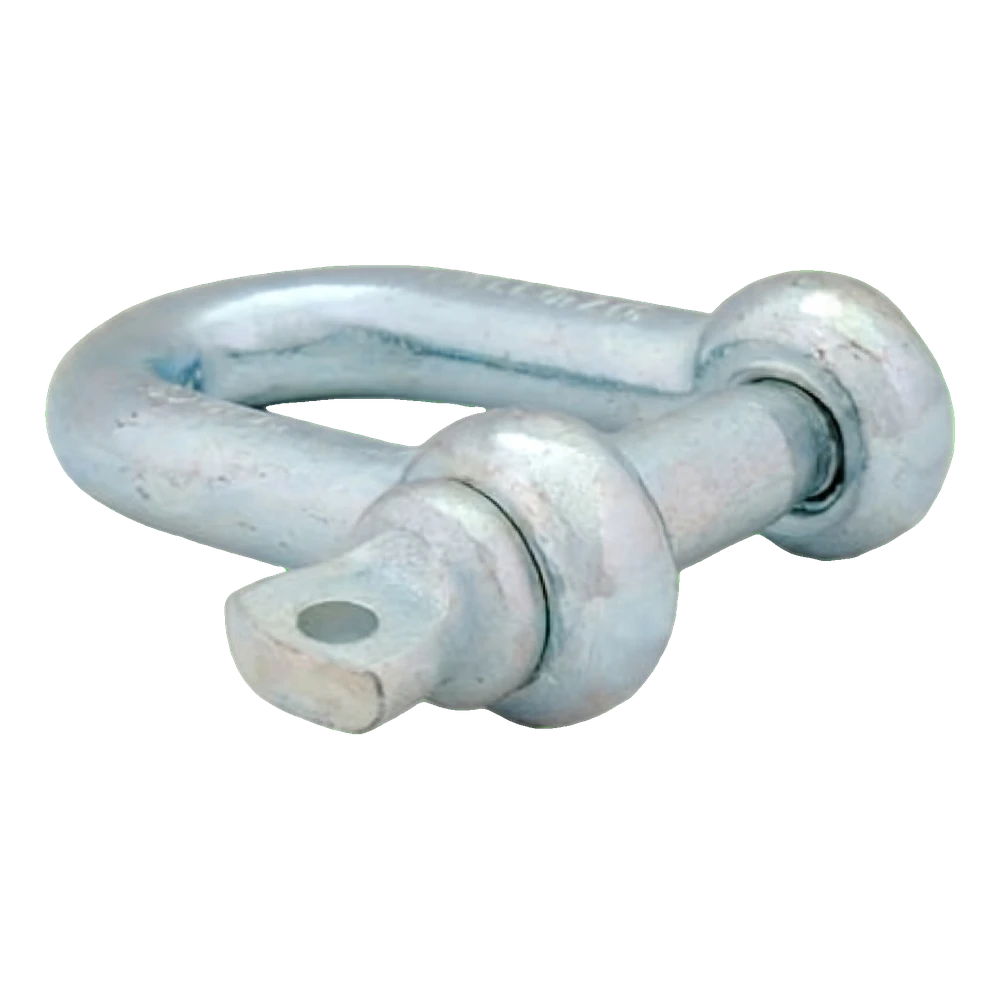

Manille droite galvanisée SK 20 mm, axe fileté M20, forme allongée (dee). Largeur intérieure B 38 mm, hauteur intérieure H 76 mm, tolérance ±5 %. Poids 0,912 kg. Charge maximale d'utilisation 1100 kg, charge de rupture 3300 kg.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-455
Caractéristiques du produit
[PIM] osprzet-do-lin-i-lancuchow #1023
- Type d'accessoire Manille droite
- Diamètre 20
- Charge max. [kg] 1100
Description
Manille droite (allongée) à axe vissé pour relier câbles, chaînes et élingues ; acier zingué
À propos du produit
La manille droite (allongée) à axe vissé sert à relier des câbles, des chaînes, des élingues, des câbles munis de cosses-cœur et des points d’attache. Elle assure un assemblage démontable.

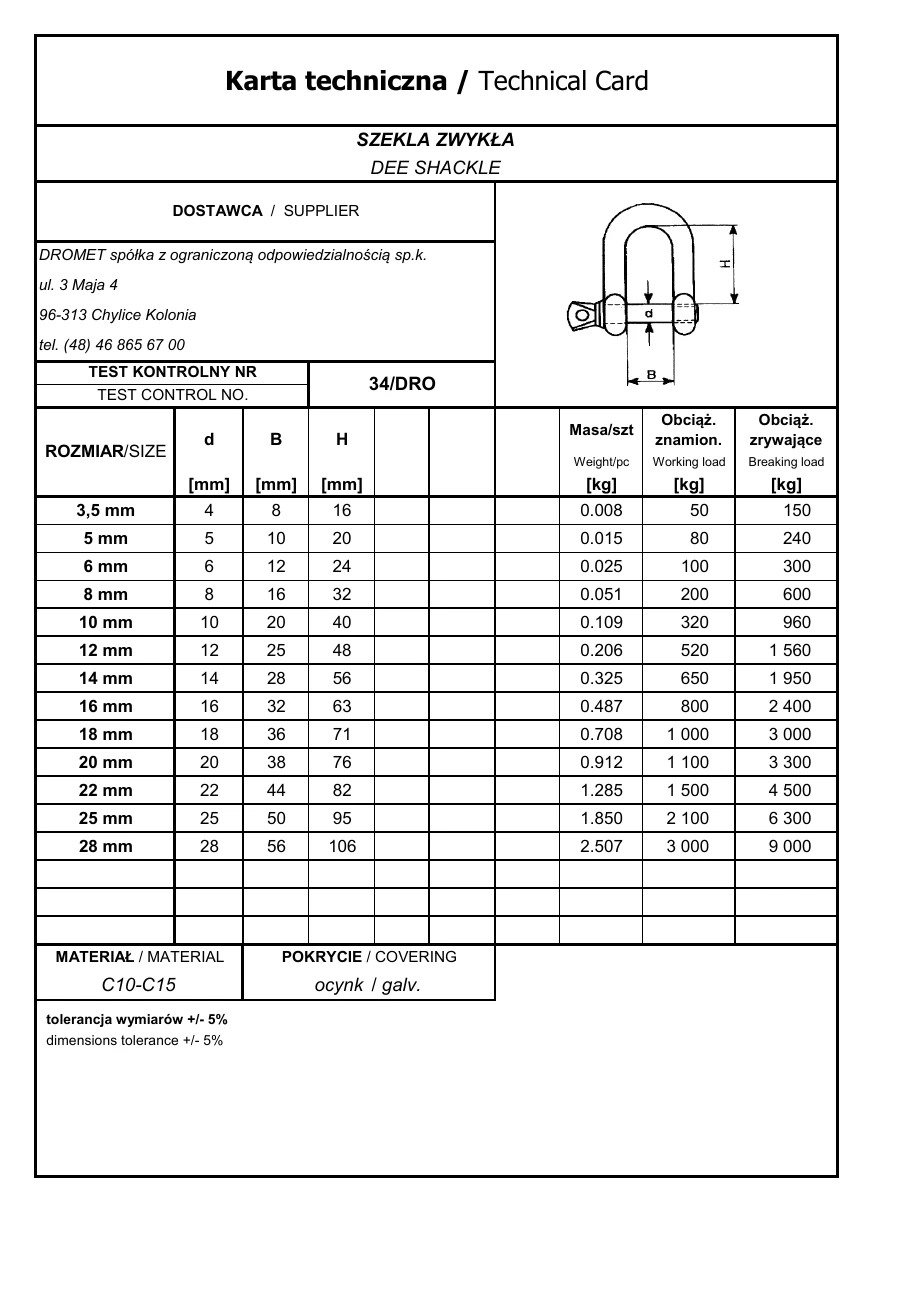

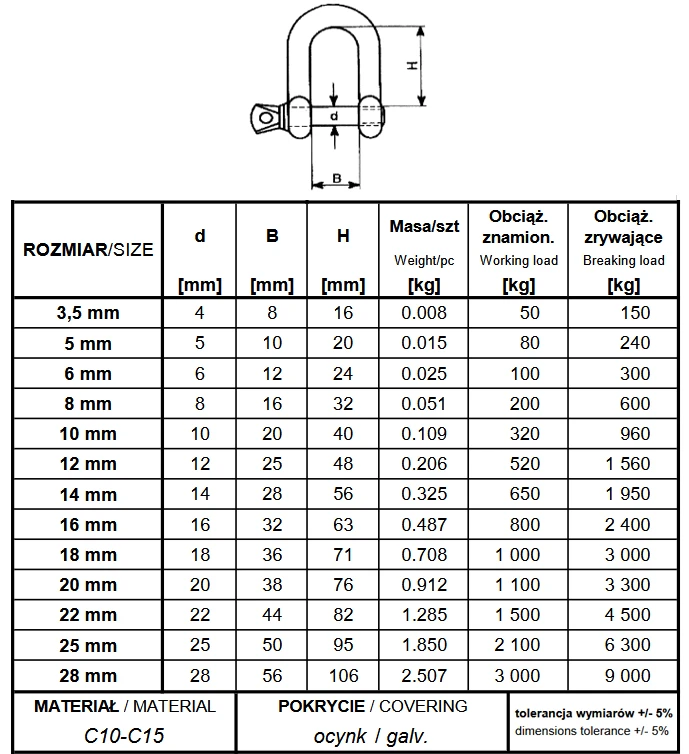

Le diamètre de l’axe d est de 20 mm et son filetage est M20. La dimension B correspond à la largeur intérieure et H à la hauteur intérieure de la manille. L’ouverture intérieure de la manille mesure donc 38 × 76 mm ; vérifiez que les éléments à relier y passent. Il s’agit de valeurs nominales selon la fiche technique du fabricant. Choisissez la manille en fonction de la charge – ne dépassez pas la charge de travail de 1100 kg. Vissez l’axe à fond et, pour un assemblage permanent, empêchez son dévissage, par exemple à l’aide d’un fil métallique passé dans l’œillet de la tête de l’axe.
Matériau : acier C10–C15. Revêtement : zingage. Le revêtement de zinc protège l’acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d’exposition. La charge de travail s’applique à une charge exercée dans l’axe de la manille ; une charge latérale réduit sa capacité de charge. La charge de rupture de 3300 kg indiquée dans la fiche technique du fabricant n’est pas une charge de travail. La manille n’est pas destinée au levage de charges au-dessus de personnes ni à l’assurage de personnes.
Choix et montage
- ✓Choisissez la manille en fonction de la charge – ne dépassez pas la charge de travail de 1100 kg.
- ✓Vérifiez que les éléments à relier passent dans l’ouverture intérieure de la manille B × H = 38 × 76 mm.
- ✓Vissez l’axe à fond ; pour un assemblage permanent, empêchez son dévissage (par exemple à l’aide d’un fil métallique passé dans l’œillet de la tête de l’axe).
Important
La manille n’est pas destinée au levage de charges au-dessus de personnes ni à l’assurage de personnes. La charge de travail s’applique à une charge exercée dans l’axe de la manille ; une charge latérale réduit sa capacité de charge.
