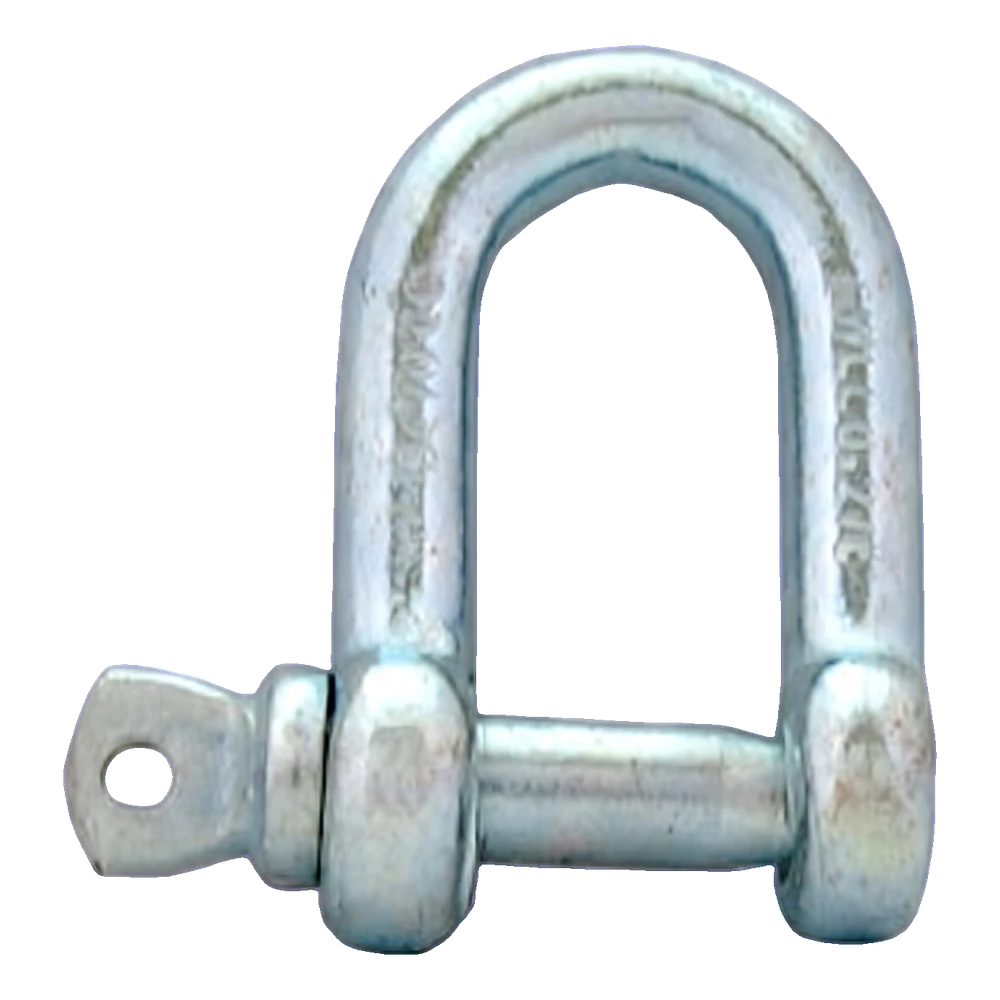

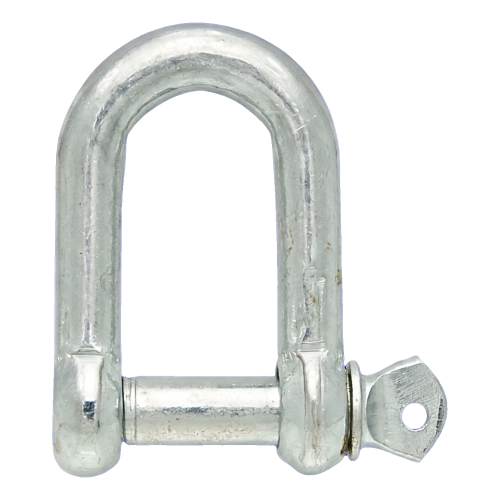

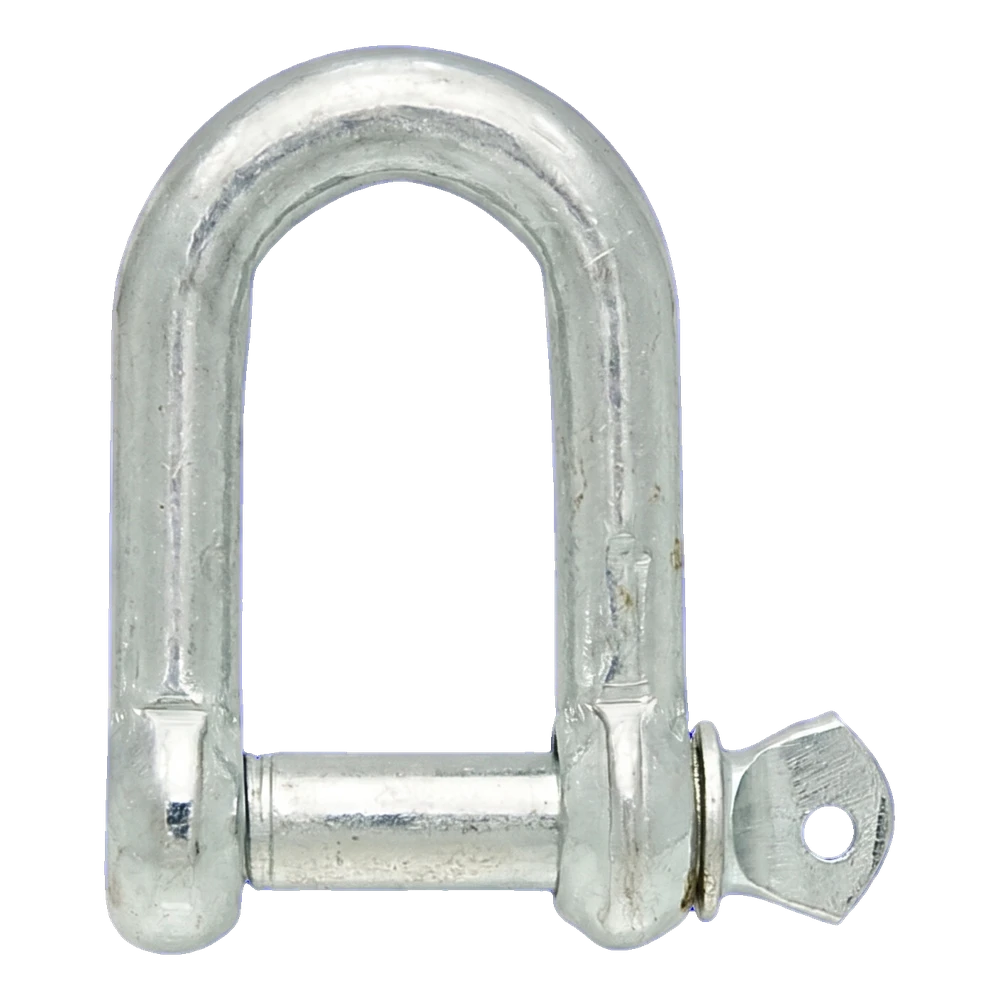

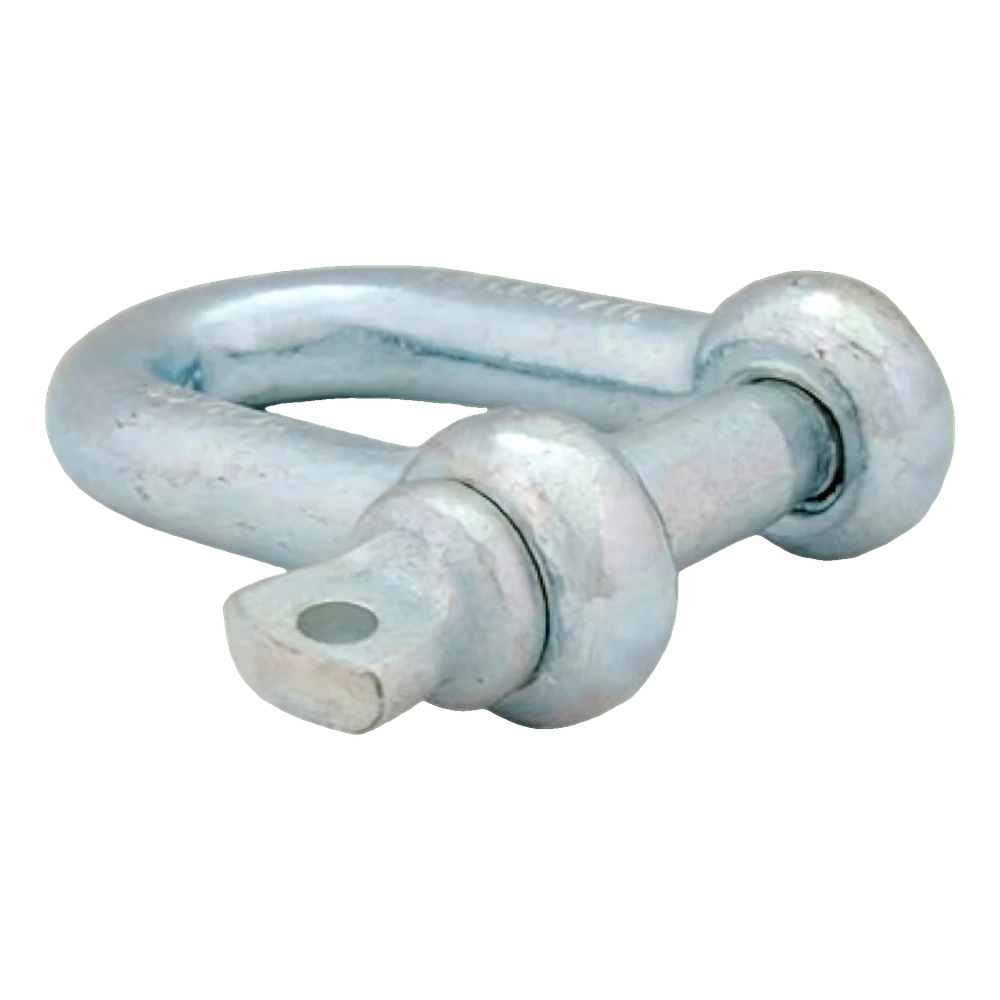

Manille droite galvanisée 16 mm – axe fileté M16
Donnez votre avis sur le produit
Manille droite longue galvanisée SK 16 en acier C10–C15, axe fileté M16 avec trou. Largeur intérieure 32 mm, hauteur intérieure 63 mm. Charge nominale 800 kg, charge de rupture 2 400 kg. Poids 0,487 kg. Tolérance dimensionnelle ±5 %.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-458
Caractéristiques du produit
[PIM] osprzet-do-lin-i-lancuchow #1023
- Type d'accessoire Manille droite
- Diamètre 16
- Charge max. [kg] 800
Description
Manille droite (allongée) à axe vissé pour relier câbles, chaînes et élingues ; acier zingué
À propos du produit
La manille droite (allongée) à axe vissé sert à relier des câbles, des chaînes, des élingues, des câbles munis de cosses-cœur et des points d’attache. Elle assure un assemblage démontable.
Le diamètre de l’axe d est de 16 mm et son filetage est M16. La dimension B correspond à la largeur intérieure et H à la hauteur intérieure de la manille. L’ouverture intérieure de la manille mesure donc 32 × 64 mm ; vérifiez que les éléments à relier y passent. Il s’agit de valeurs nominales selon la fiche technique du fabricant. Choisissez la manille en fonction de la charge – ne dépassez pas la charge de travail de 800 kg. Vissez l’axe à fond et, pour un assemblage permanent, empêchez son dévissage, par exemple à l’aide d’un fil métallique passé dans l’œillet de la tête de l’axe.
Matériau : acier C10–C15. Revêtement : zingage. Le revêtement de zinc protège l’acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d’exposition. La charge de travail s’applique à une charge exercée dans l’axe de la manille ; une charge latérale réduit sa capacité de charge. La charge de rupture de 2400 kg indiquée dans la fiche technique du fabricant n’est pas une charge de travail. La manille n’est pas destinée au levage de charges au-dessus de personnes ni à l’assurage de personnes.
Choix et montage
- ✓Choisissez la manille en fonction de la charge – ne dépassez pas la charge de travail de 800 kg.
- ✓Vérifiez que les éléments à relier passent dans l’ouverture intérieure de la manille B × H = 32 × 64 mm.
- ✓Vissez l’axe à fond ; pour un assemblage permanent, empêchez son dévissage (par exemple à l’aide d’un fil métallique passé dans l’œillet de la tête de l’axe).
Important
La manille n’est pas destinée au levage de charges au-dessus de personnes ni à l’assurage de personnes. La charge de travail s’applique à une charge exercée dans l’axe de la manille ; une charge latérale réduit sa capacité de charge.
