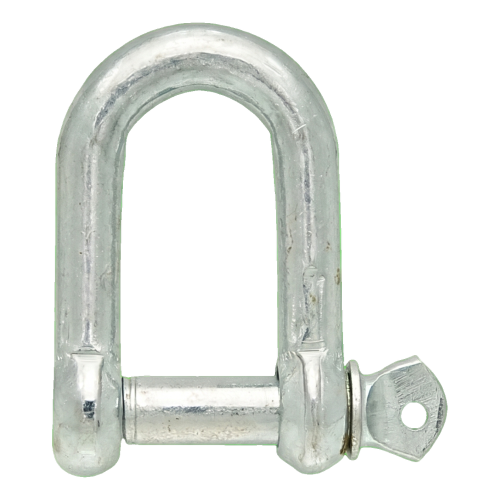

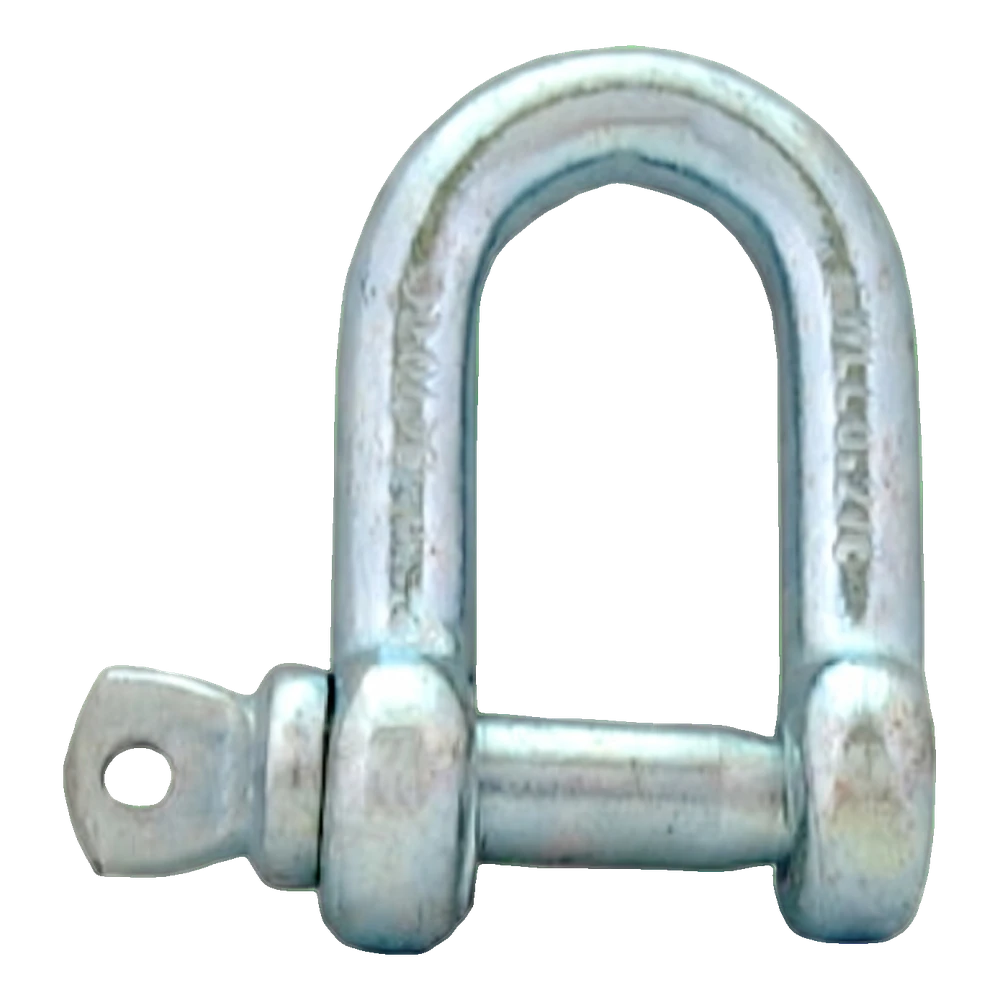

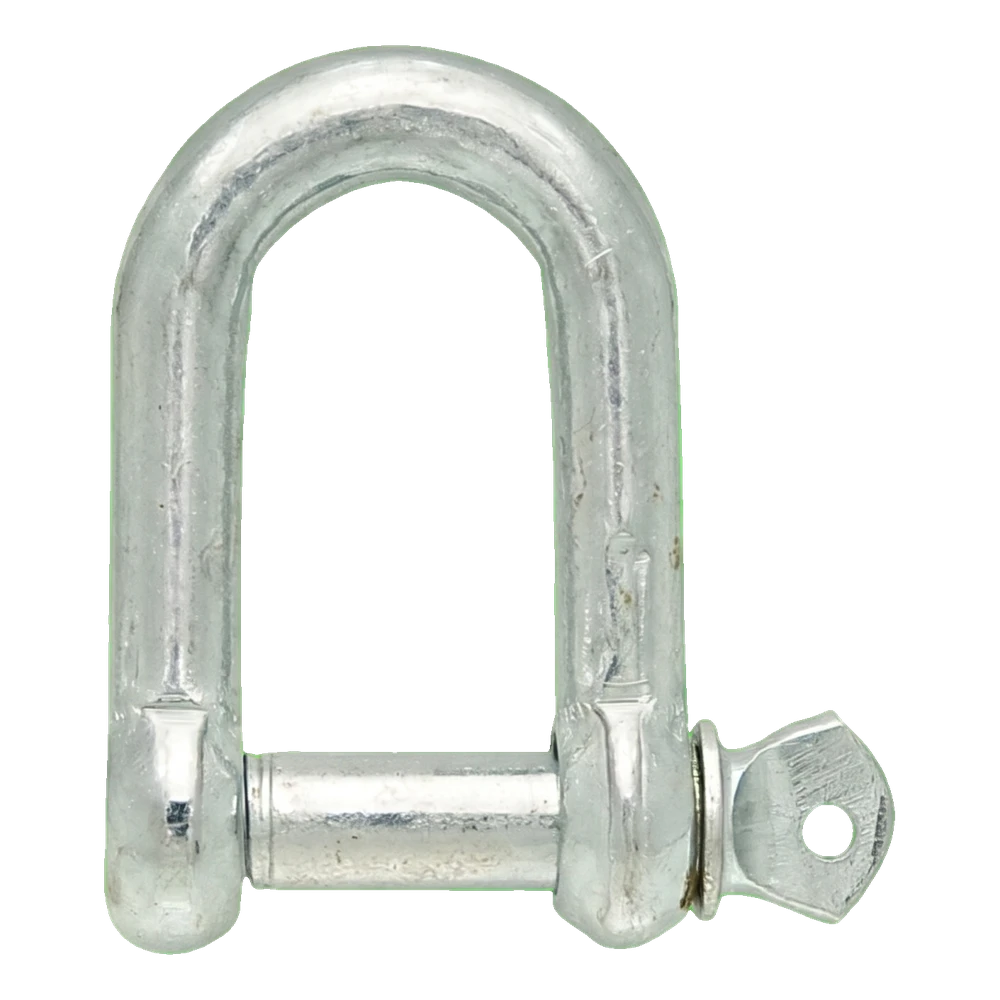

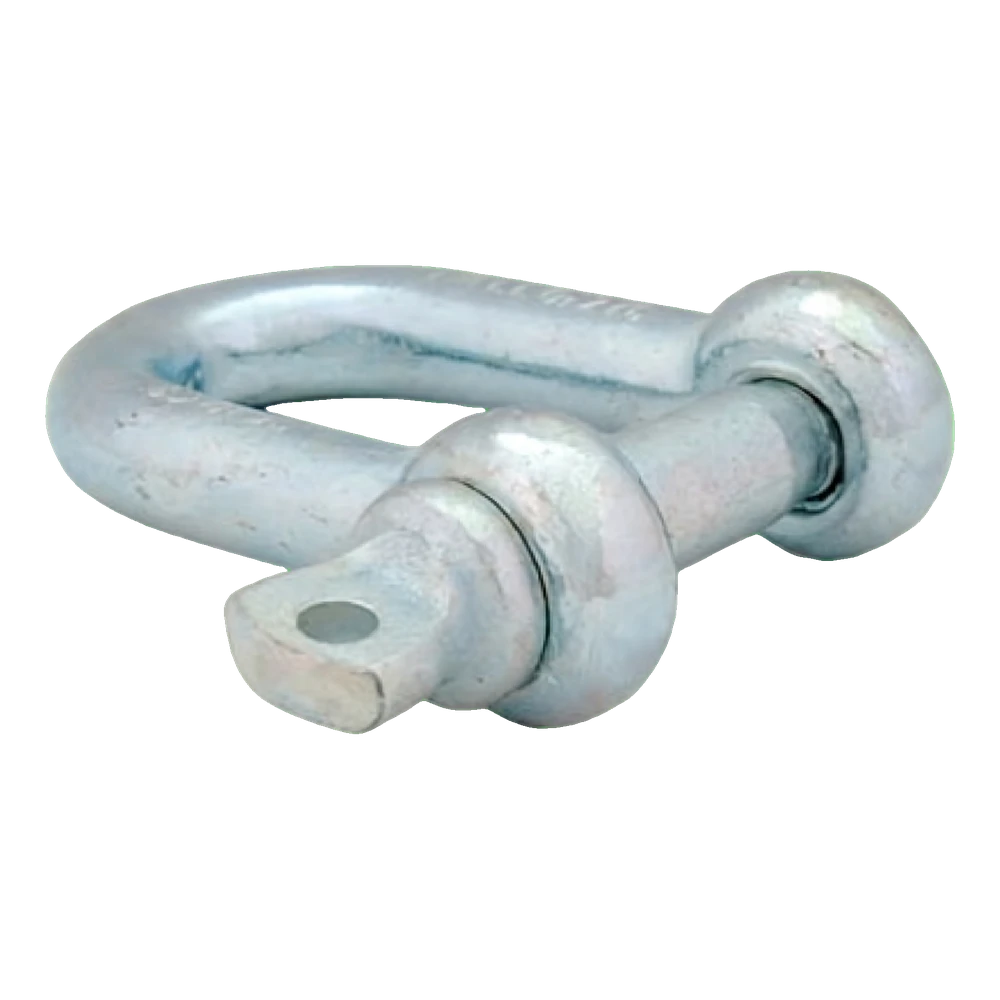

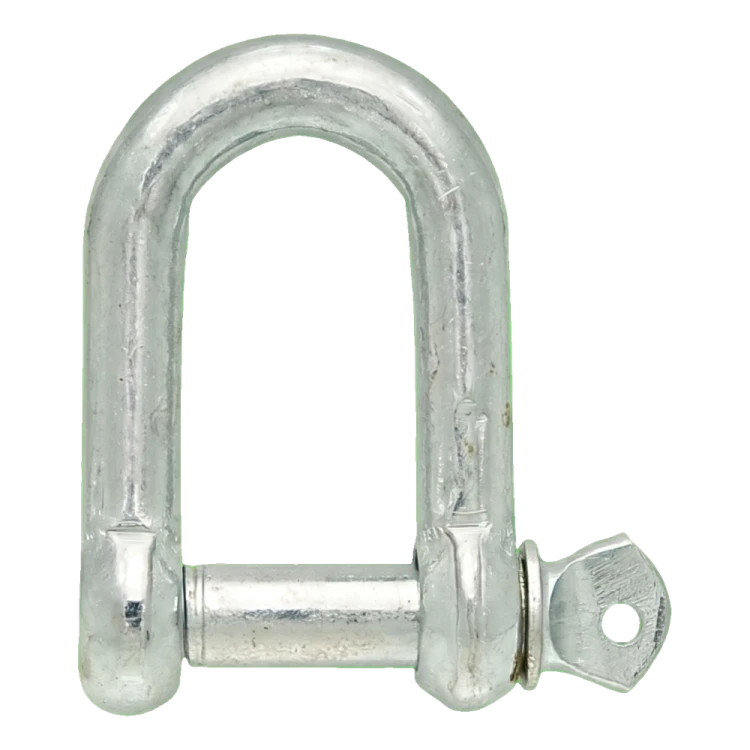

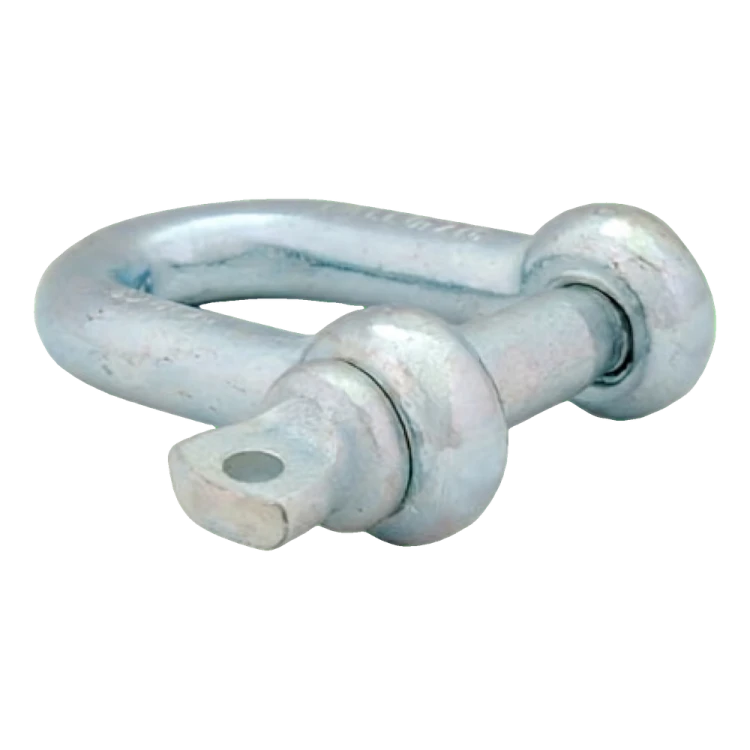

Manille droite galvanisée 10 mm – axe fileté M10

Manille droite (allongée) à axe vissé pour relier câbles, chaînes et élingues ; acier zingué

Ouvrir le dessin coté en taille réelle

À propos du produit

La manille droite (allongée) à axe vissé sert à relier des câbles, des chaînes, des élingues, des câbles munis de cosses-cœur et des points d’attache. Elle assure un assemblage démontable.

Le diamètre de l’axe d est de 10 mm et son filetage est M10. La dimension B correspond à la largeur intérieure et H à la hauteur intérieure de la manille. L’ouverture intérieure de la manille mesure donc 20 × 40 mm ; vérifiez que les éléments à relier y passent. Il s’agit de valeurs nominales selon la fiche technique du fabricant. Choisissez la manille en fonction de la charge – ne dépassez pas la charge de travail de 320 kg. Vissez l’axe à fond et, pour un assemblage permanent, empêchez son dévissage, par exemple à l’aide d’un fil métallique passé dans l’œillet de la tête de l’axe.

Matériau : acier C10–C15. Revêtement : zingage. Le revêtement de zinc protège l’acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d’exposition. La charge de travail s’applique à une charge exercée dans l’axe de la manille ; une charge latérale réduit sa capacité de charge. La charge de rupture de 960 kg indiquée dans la fiche technique du fabricant n’est pas une charge de travail. La manille n’est pas destinée au levage de charges au-dessus de personnes ni à l’assurage de personnes.

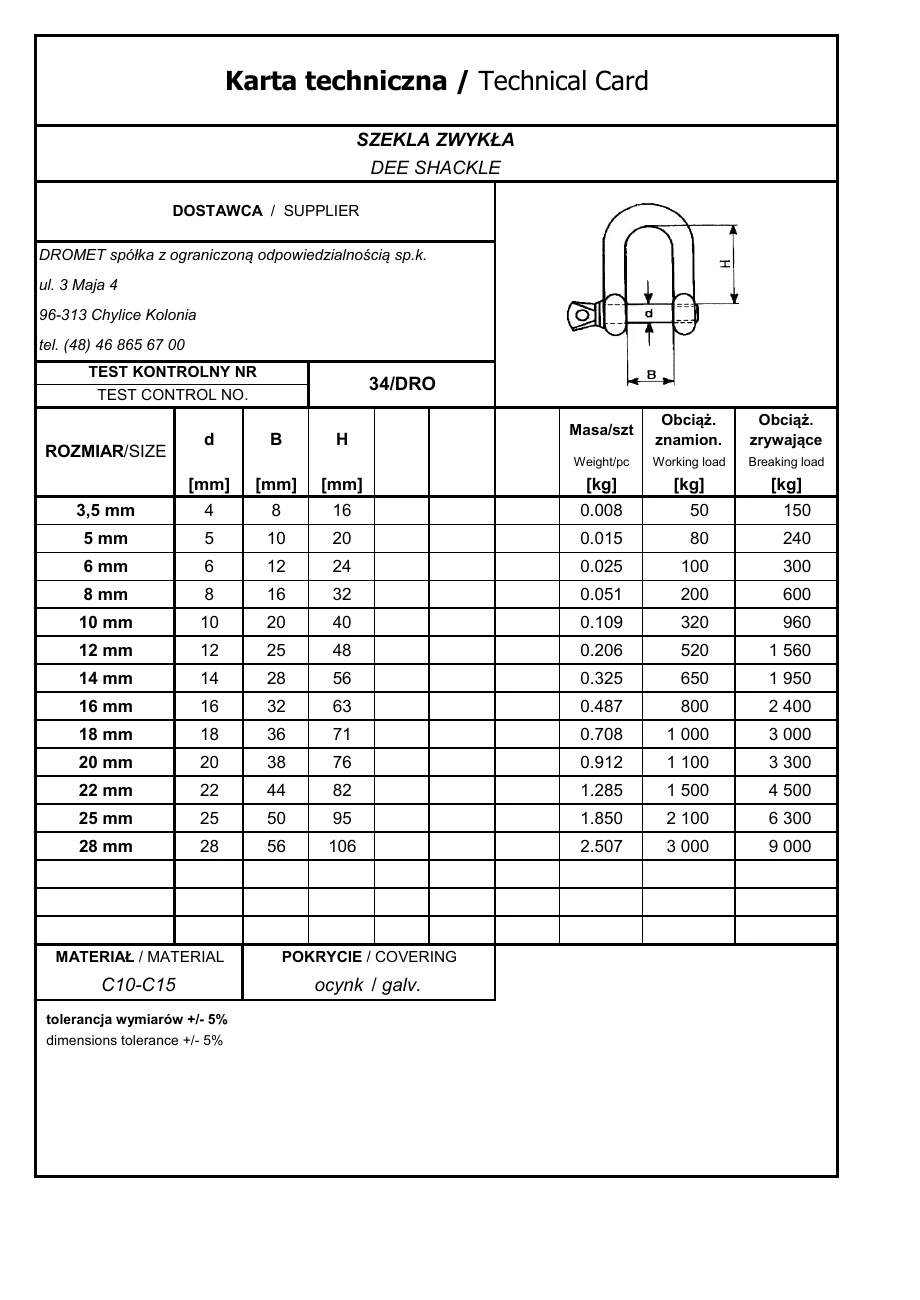

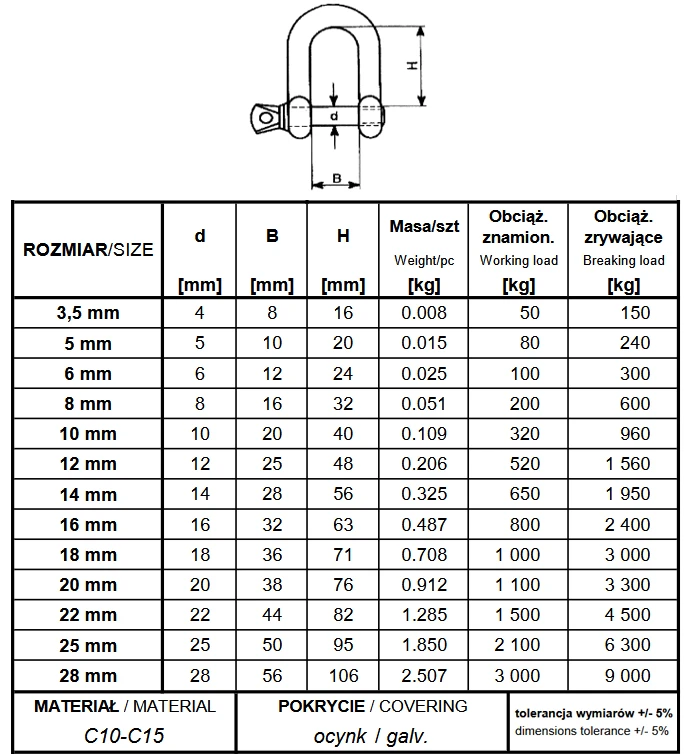

Dimensions selon la fiche

Matériau et résistance

Unité de vente

Choix et montage

• ✓Choisissez la manille en fonction de la charge – ne dépassez pas la charge de travail de 320 kg.
• ✓Vérifiez que les éléments à relier passent dans l’ouverture intérieure de la manille B × H = 20 × 40 mm.
• ✓Vissez l’axe à fond ; pour un assemblage permanent, empêchez son dévissage (par exemple à l’aide d’un fil métallique passé dans l’œillet de la tête de l’axe).
