Manchon de fixation PSG pour crémaillère de portail coulissant – galvanisé M8

Aller aux commentaires sur les produits

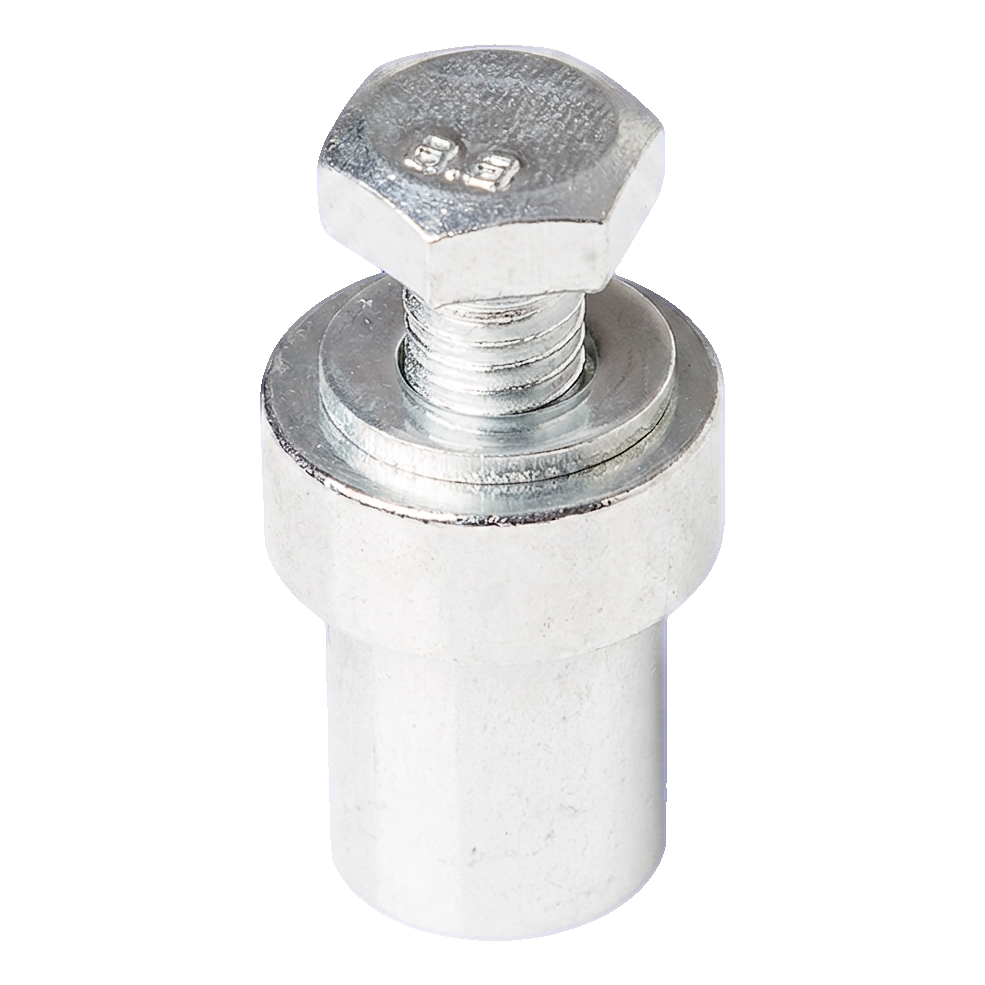

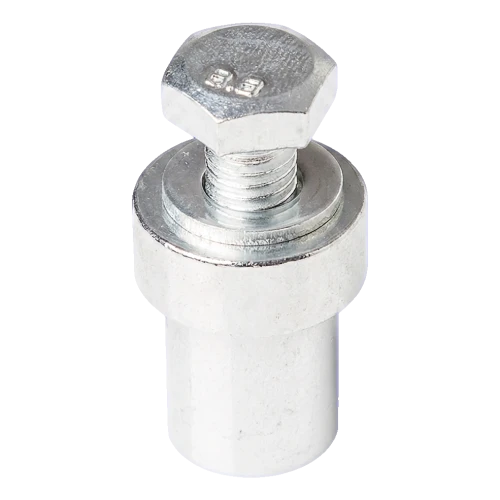

Manchon de fixation PSG pour crémaillère de portail coulissant, acier galvanisé. Vis M8×25mm classe 8.8, collerette Ø20mm, tige Ø15mm, hauteur 25mm. Poids 0,046 kg. Pour crémaillères en acier L1000×8mm.

Voir la description complète
avec TVA sans TVA
Prix 0,47 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] Cat 121 #121

  • Matériau Acier

Description

Entretoise de fixation pour crémaillère · M8 × 25

Entretoise en acier avec collerette Ø 20 mm et corps Ø 15 mm, hauteur 25 mm, avec vis M8 × 25 de classe 8.8

M8 × 25vis incluse
Ø 20 mmcollerette
25 mmhauteur d’entretoise
zingagerevêtement
Plan coté de l’entretoise de fixation : collerette Ø 20 mm, corps Ø 15 mm, hauteur H = 25 mm, vis M8 × 25
Ouvrir le dessin coté en taille réelle
Schéma indicatif : vue de côté de l’entretoise avec vis. Les hauteurs de la collerette et de la tête de vis sont représentées à titre indicatif.

Choix rapide

UtilisationFixation d’une crémaillère en acier au vantail d’un portail coulissant, en maintenant un espace entre la crémaillère et le vantail
ChoixPour crémaillères en acier avec trous adaptés aux entretoises Ø 15 mm, par exemple 1000 × 8 mm
ConditionsLe revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes ; en cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d'exposition

À propos du produit

L’entretoise de fixation relie la crémaillère en acier au vantail du portail coulissant. Le corps de l’entretoise s’insère dans le trou de la crémaillère, la collerette lui sert d’appui et la vis assure son serrage.

La collerette a un diamètre Ø 20 mm, le corps Ø 15 mm et l’entretoise une hauteur totale H 25 mm. Une vis M8 × 25 de classe 8.8 est incluse. La masse d’une pièce est de 0,046 kg.

L’acier est zingué (zingage), ce qui le protège contre la corrosion dans des conditions courantes.

Dimensions

Diamètre de la colleretteØ 20 mm
Diamètre du corpsØ 15 mm
Hauteur de l’entretoise H25 mm
Vis incluseM8 × 25
Classe de la vis8.8
Dimensions selon les données du fabricant.

Matériau et revêtement

Matériauacier
Revêtementzingage

Unité de vente

Unité de vente1 pce(s)
Masse unitaire0,046 kg
Masse selon les données du fournisseur (valeur indicative).

Choix et montage

  • ✓Vérifiez que les trous de la crémaillère sont adaptés au corps de l’entretoise Ø 15 mm.
  • ✓Fixez l’entretoise au vantail conformément à la notice de la motorisation et serrez la crémaillère à l’aide de la vis M8 × 25.
  • ✓Réglez un jeu constant entre les dents de la crémaillère et le pignon de la motorisation sur toute la longueur de la crémaillère.

Important

Le nombre d’entretoises par crémaillère est indiqué dans la notice de la motorisation ou par le fabricant de la crémaillère. Utilisez les entretoises avec une crémaillère adaptée.
