Lot de chariots roulants à 5 galets pour portails coulissants autoportants avec accessoires

Aller aux commentaires sur les produits

Pack pour portails coulissants autoportants : 2 chariots roulants à 5 galets, galet de montée et support de montée avec butoir. Éléments galvanisés à froid, rail 70×70×4 mm.

Voir la description complète
avec TVA sans TVA
Prix 68,22 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

Disponibilité:
Temporairement indisponible
Non disponible

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 70x70x4
  • Type de produit Pack / KIT avec accessoires
  • Matériau des galets Acier
  • Nombre de galets [szt.] 5
  • Construction du chariot Pivotante
  • Type de système de roulement Système à roulettes

Description

Pack de chariots roulants avec accessoires pour portails coulissants autoportants

Pack complet et économique de chariots roulants avec accessoires destiné aux portails coulissants autoportants. L'ensemble comprend tous les éléments nécessaires à la pose professionnelle d'un portail : chariots roulants, galet de guidage avec capuchon de protection et support de guidage avec butoir en caoutchouc. Une solution clé en main qui réduit le temps de préparation du matériel et facilite la réalisation des commandes d'installation.

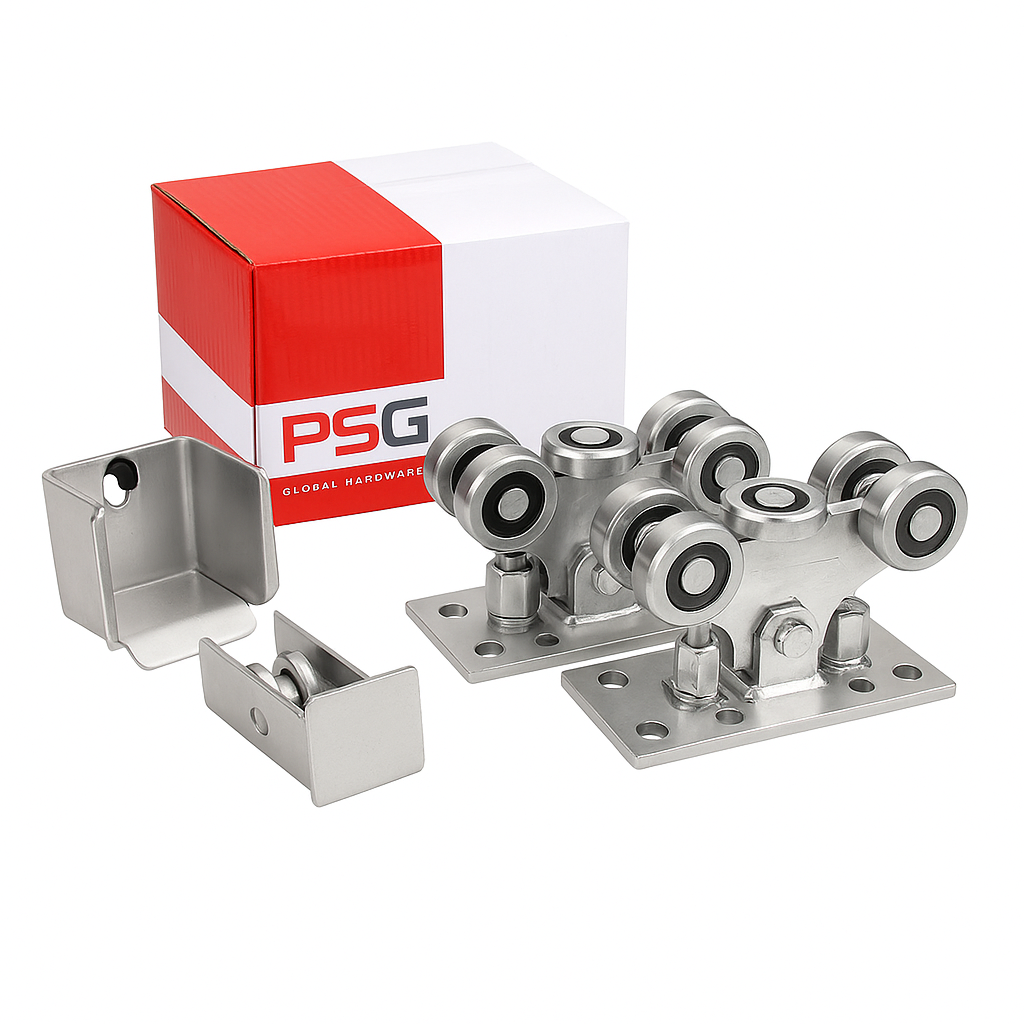

Contenu du pack – chariots roulants, galet de guidage, support de guidage et emballage
Contenu du pack – chariots roulants, galet de guidage, support de guidage et emballage

Contenu du pack

  • Chariot roulant à 5 galets métalliques — 2 pcs
  • Galet de guidage avec capuchon de protection — 1 pc
  • Support de guidage en acier avec butoir en caoutchouc — 1 pc
  • Vis de montage incluses

Données générales du pack

  • Poids du pack : 12,24 kg
  • Volume de l'emballage : 10 500 cm³
  • EAN : 5901289674720

Chariot roulant — conception et fonctionnement

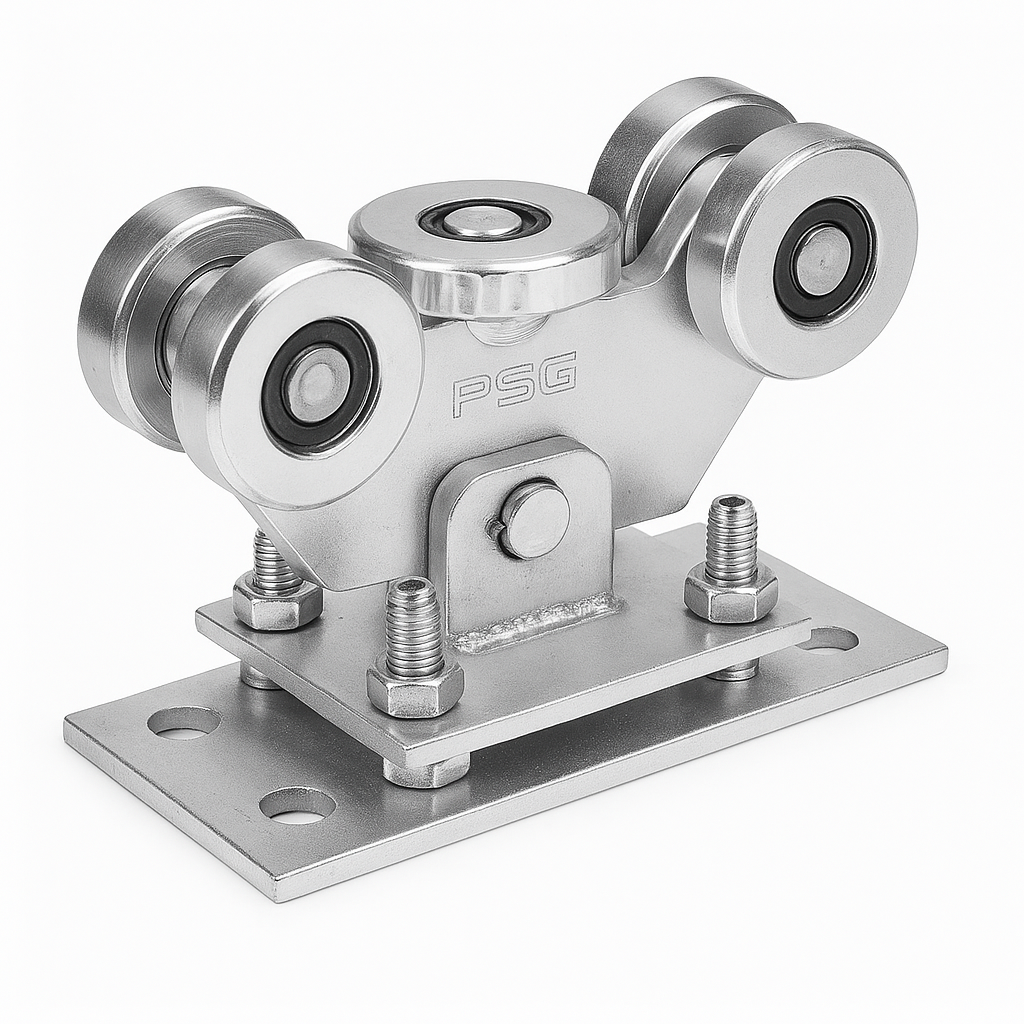

Chariot roulant à 5 galets métalliques – vue détaillée
Chariot roulant à 5 galets métalliques – vue détaillée

Le chariot roulant est équipé de 5 galets métalliques, dont 1 galet horizontal, qui assurent un guidage stable du portail sur le rail. La construction oscillante — le chariot est relié à la platine par un pivot — lui permet de s'adapter automatiquement au portail coulissant en compensant les éventuelles irrégularités et déviations du rail. La hauteur du chariot est réglable par vis, ce qui facilite le positionnement précis du portail lors du montage.

  • Nombre de galets : 5 (dont 1 horizontal)
  • Construction : oscillante (pivot de liaison avec la platine)
  • Réglage en hauteur : par vis
  • Rail compatible : 70×70×4 mm
  • Protection anticorrosion : galvanisation électrolytique

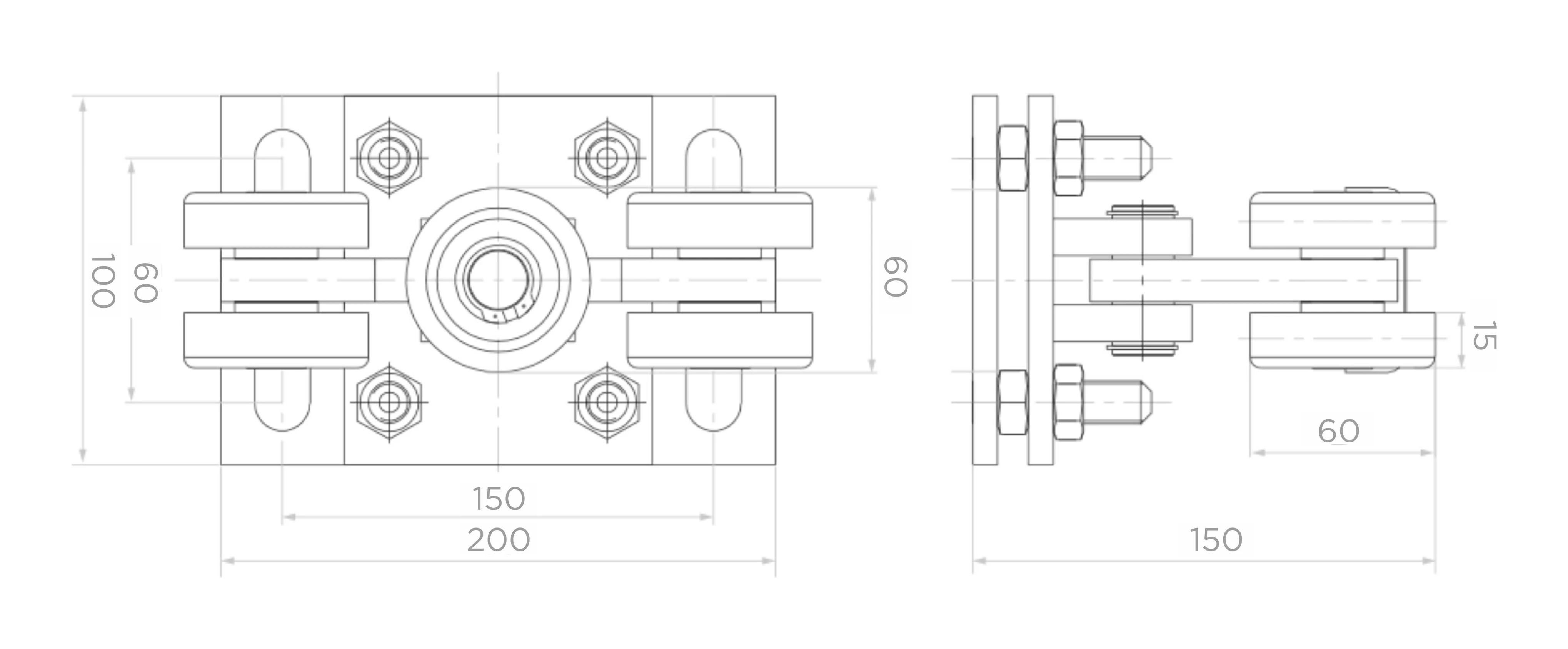

Dessin technique du chariot roulant avec dimensions
Dessin technique du chariot roulant avec dimensions

Dimensions du chariot roulant

  • Dimensions de la platine (L × l) : 200 × 100 mm
  • Entraxe des trous de fixation : 150 × 60 mm
  • Hauteur totale : 150 mm
  • Hauteur des galets au-dessus de la platine : 60 mm
  • Épaisseur de la platine de montage : 15 mm

Galet de guidage avec capuchon de protection

Galet de guidage en acier monté à l'extrémité du rail du portail coulissant autoportant. Il est équipé d'un capuchon de protection qui protège l'intérieur du rail contre la pénétration de neige, de glace et de salissures — ce qui revêt une importance particulière pour les installations exposées à des conditions climatiques difficiles. Les vis de montage sont incluses.

  • Matériau : acier
  • Rail compatible : 70×70×4 mm
  • Capuchon de protection : oui (protection contre la neige et le gel)
  • Vis de montage : incluses
  • Protection anticorrosion : galvanisation électrolytique

Support de guidage en acier

Le support de guidage est fixé sur le poteau du portail et reçoit le galet de guidage lors de la fermeture du portail. Grâce à ce système, le poids du portail est réparti sur un plus grand nombre d'éléments, ce qui stabilise le portail en position fermée et prolonge considérablement la durée de vie des chariots roulants. La face arrière comporte 2 trous de fixation ainsi qu'un butoir en caoutchouc amortissant les chocs.

  • Matériau : acier
  • Rails compatibles : 70×70×4 mm et 80×80×5 mm
  • Trous de fixation : 2 pcs (face arrière)
  • Butoir : caoutchouc
  • Protection anticorrosion : galvanisation électrolytique

Choix de l'entraxe des chariots

L'entraxe correct des chariots roulants (LW) dépend de la longueur du portail en clair (L) et du poids du portail (P). Le tableau ci-dessous présente les valeurs d'entraxe recommandées en mètres, garantissant un fonctionnement optimal et la durabilité du système :

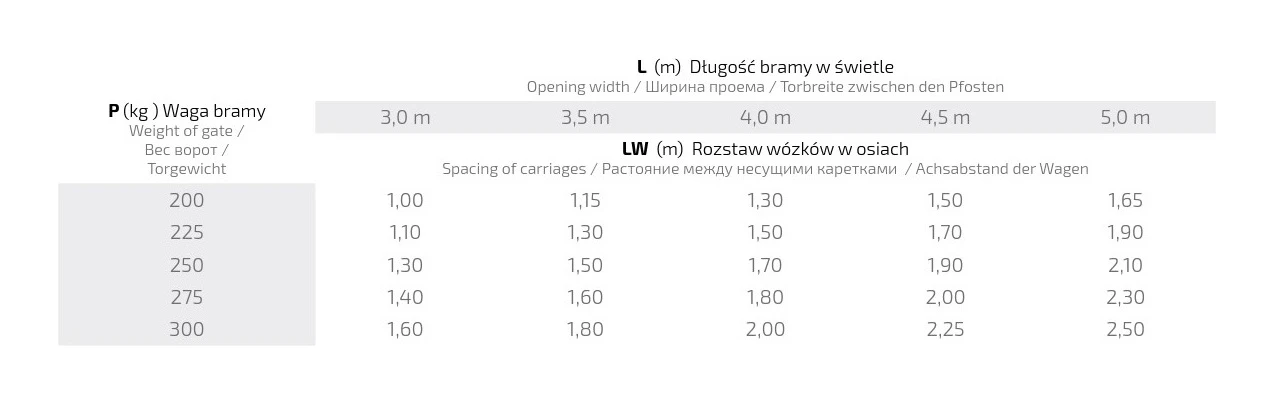

Tableau de sélection de l
Tableau de sélection de l'entraxe des chariots en fonction du poids et de la longueur en clair du portail
  • Poids du portail 200 kg : entraxe de 1,00 m (L=3,0 m) à 1,65 m (L=5,0 m)
  • Poids du portail 225 kg : entraxe de 1,10 m (L=3,0 m) à 1,90 m (L=5,0 m)
  • Poids du portail 250 kg : entraxe de 1,30 m (L=3,0 m) à 2,10 m (L=5,0 m)
  • Poids du portail 275 kg : entraxe de 1,40 m (L=3,0 m) à 2,30 m (L=5,0 m)
  • Poids du portail 300 kg : entraxe de 1,60 m (L=3,0 m) à 2,50 m (L=5,0 m)

Longueurs de portail en clair couvertes par le tableau : 3,0 m, 3,5 m, 4,0 m, 4,5 m et 5,0 m.

Tous les éléments du pack sont galvanisés électrolytiquement, ce qui garantit une protection anticorrosion efficace et une longue durée d'utilisation, aussi bien pour les installations intérieures qu'exposées à des conditions climatiques variables. Ce pack complet permet à l'entreprise d'installation de commander l'ensemble de la quincaillerie en une seule référence — sans risque d'oublier un composant.
