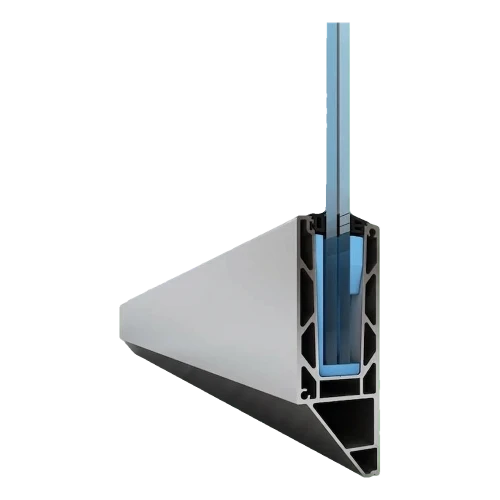

Kozza KE 120 – profilé en U pour balustrades entièrement vitrées 5000 mm, fixation latérale
produit indisponible
ajouter à la liste de souhaits
Description

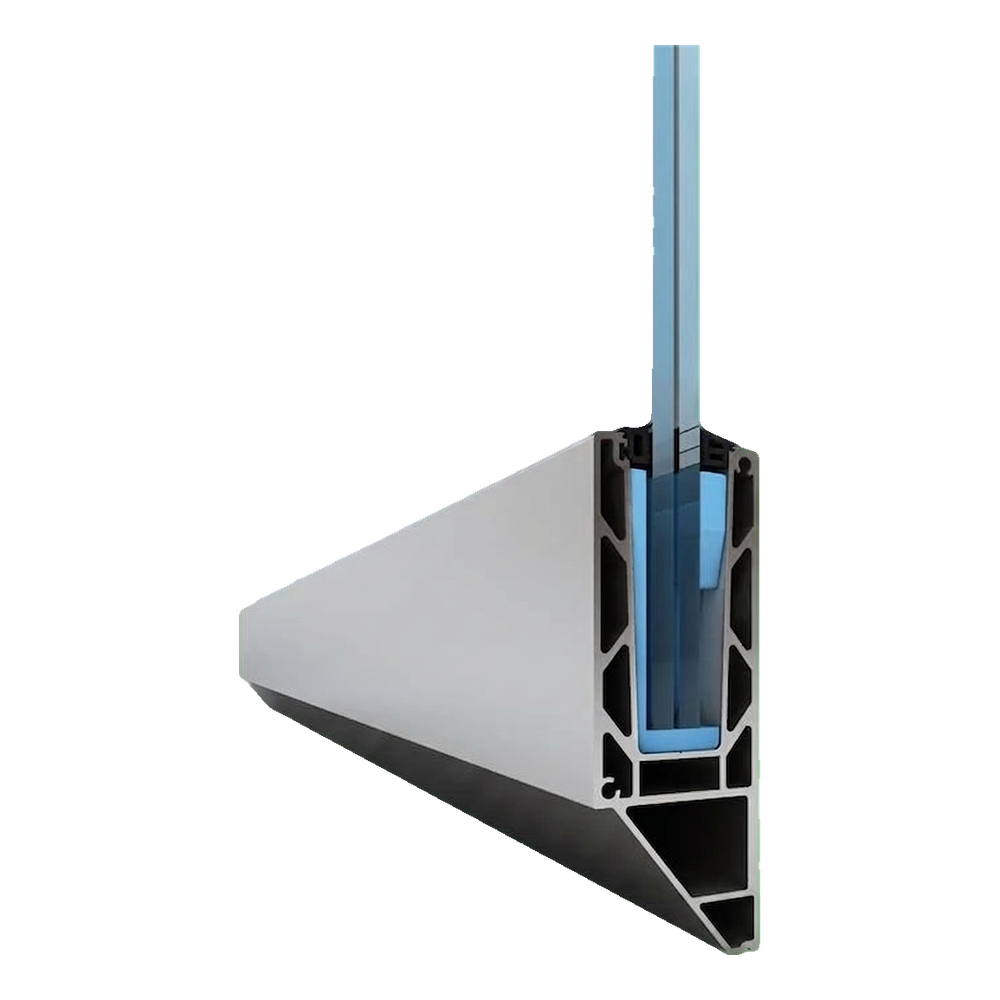

Kozza KE 120 – profilé aluminium U pour garde-corps tout verre 5000 mm, fixation latérale

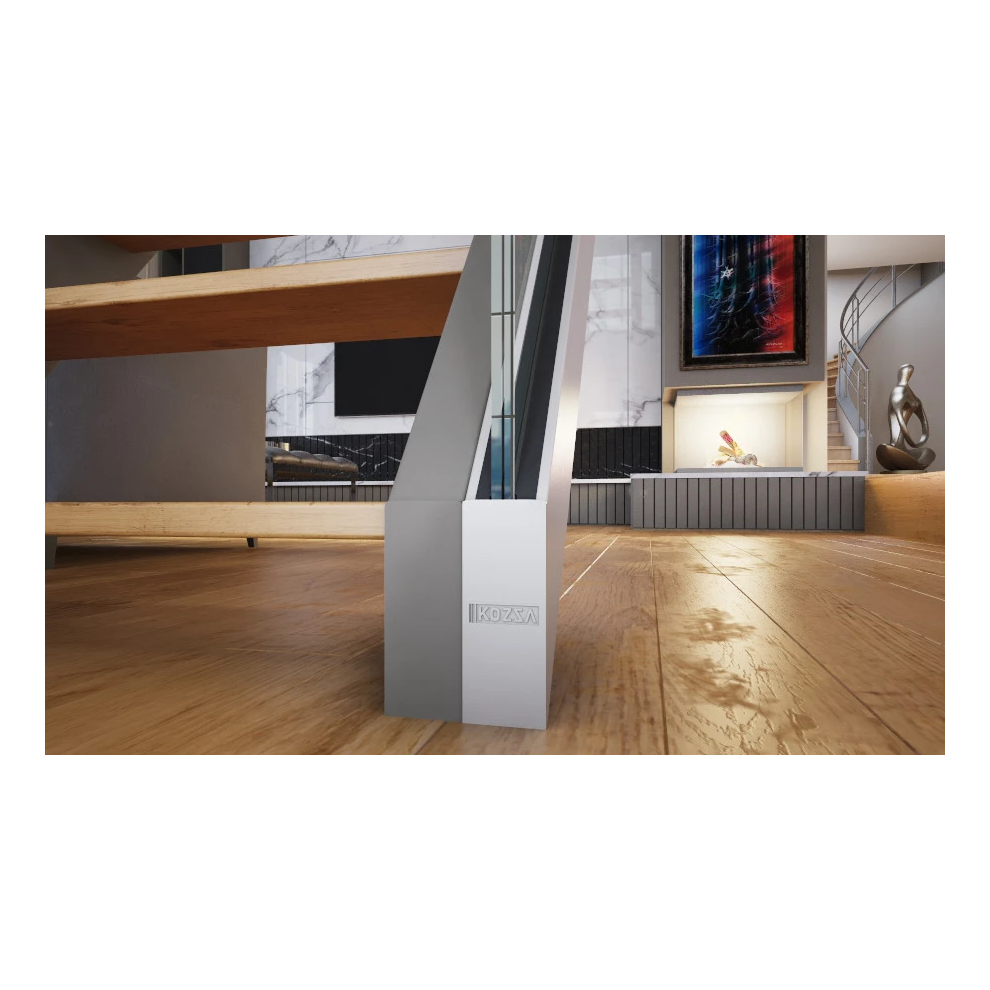

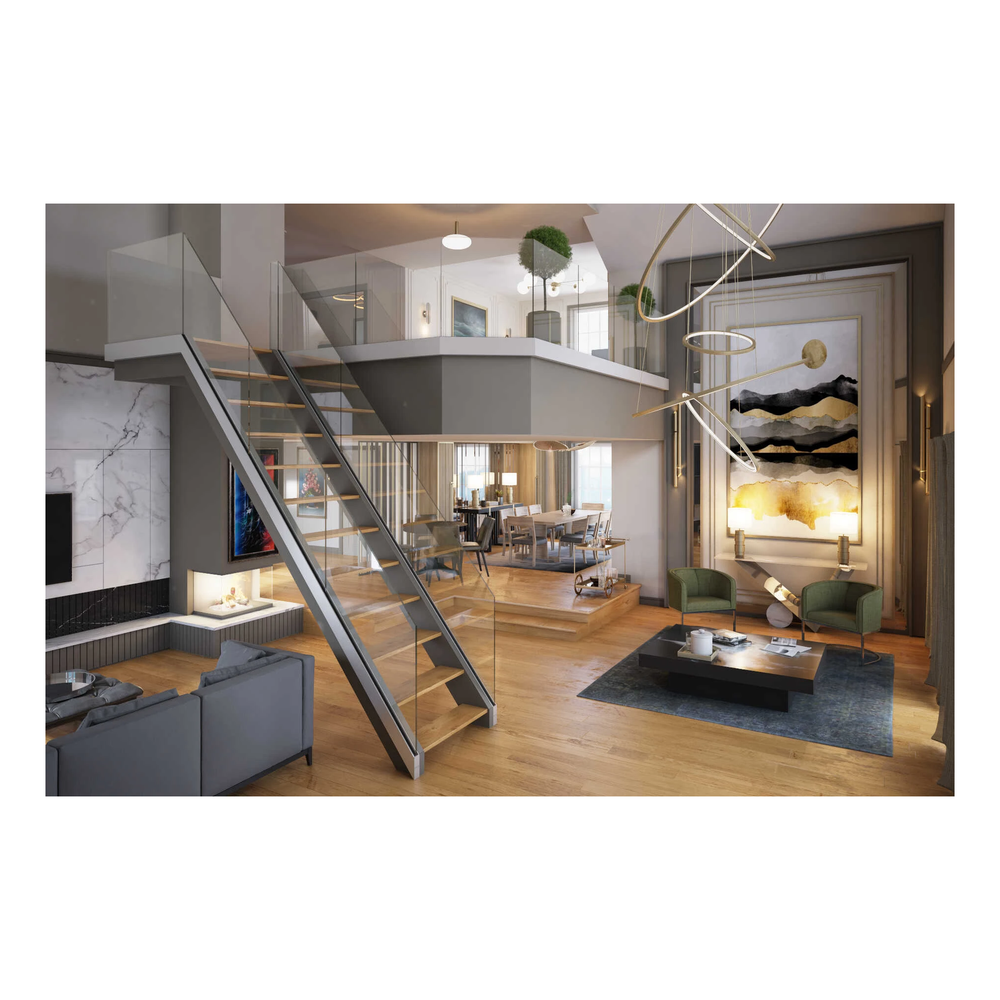

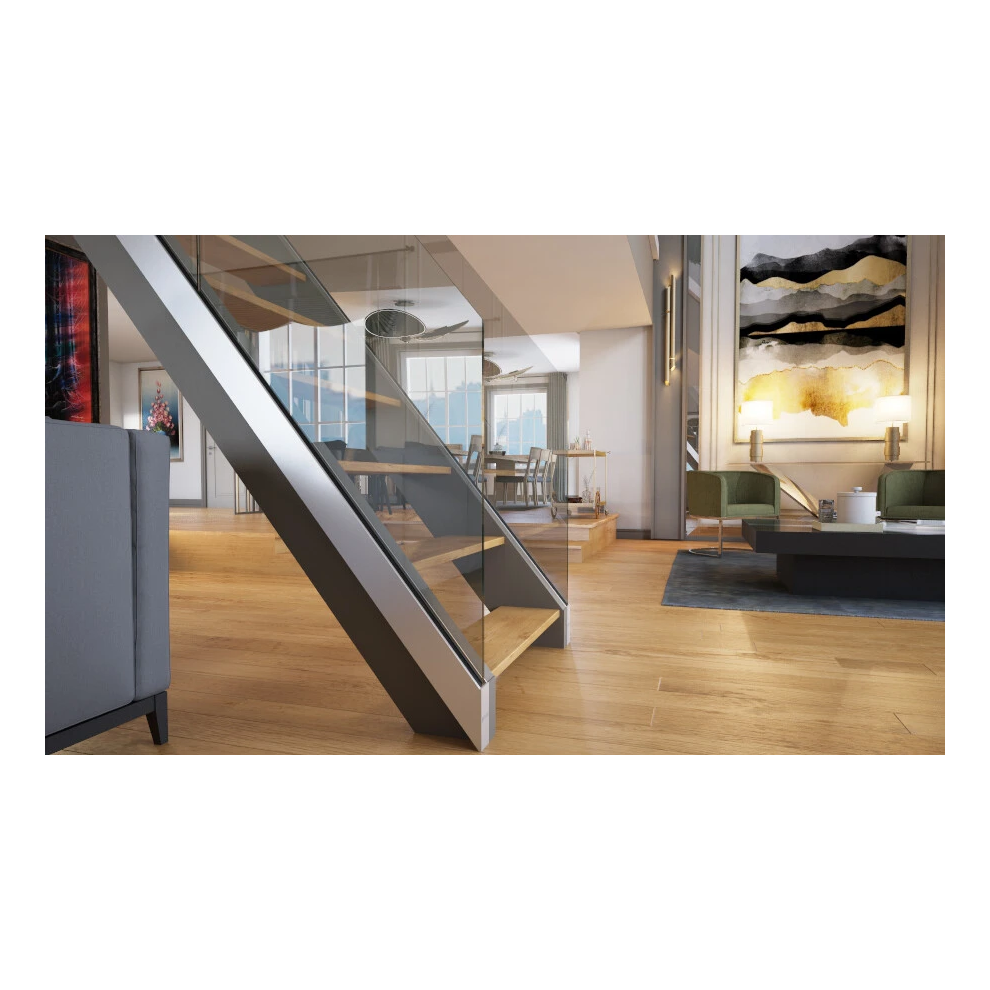

Le profilé à chambre U pour garde-corps tout verre Kozza KE 120 est une solution professionnelle pour le montage latéral de panneaux de verre, conçue en collaboration avec des architectes. Grâce au système plat avec anodisation mate, le profilé assure un aspect minimaliste et élégant idéal aussi bien pour les espaces résidentiels (escaliers, mezzanines, terrasses) que pour les bâtiments commerciaux — hôtels, immeubles de bureaux ou centres commerciaux.
Le profilé KE 120 d'une longueur de 5000 mm prend en charge une large gamme d'épaisseurs de verre — de 12 mm à 21,52 mm — permettant d'utiliser aussi bien des panneaux simples trempés que du verre feuilleté multicouche (VSG/ESG). La hauteur maximale du panneau de verre est de 120 cm, ce qui permet au système de convenir à la plupart des applications typiques de garde-corps.
Caractéristiques clés du profilé
- Série : KE 120
- Type de profilé : U à chambre pour garde-corps tout verre
- Fixation : latérale (au mur ou à la structure porteuse)
- Système : plat
- Finition : anodisation mate
- Matériau : alliage d'aluminium EN AW 6063
- Gamme d'épaisseur de verre : 12–21,52 mm

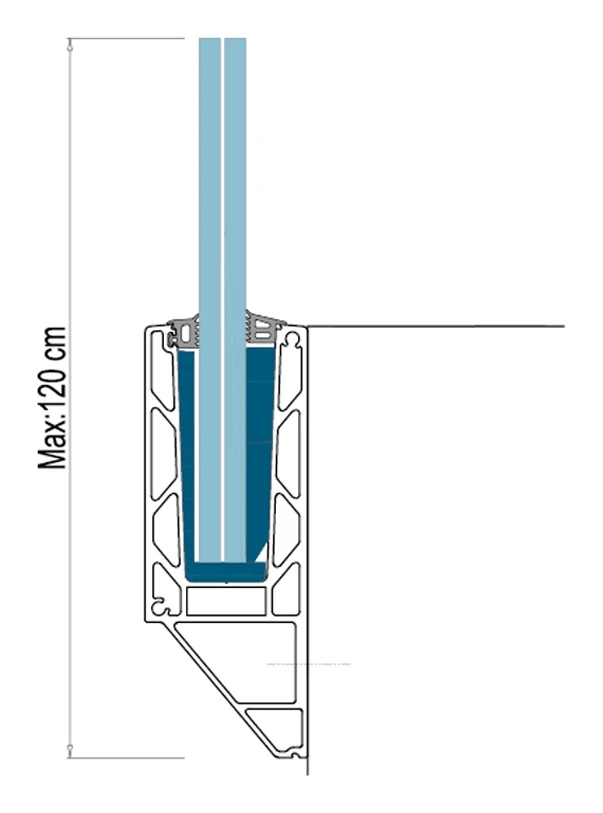

- Hauteur maximale du verre : 120 cm
- Longueur du profilé : 5000 mm
- Poids : 28 kg
L'universalité des épaisseurs de verre est l'un des plus grands avantages du profilé KE 120. Le système prend en charge trois gammes : 12–13,52 mm, 16–17,52 mm et 20–21,52 mm. L'adaptation se fait grâce à des cales d'espacement dédiées qui centrent et stabilisent avec précision le panneau de verre dans la chambre du profilé. Ainsi, un seul type de profilé couvre les besoins de projets variés — des garde-corps intérieurs légers aux garde-corps extérieurs résistants avec verre épais feuilleté.

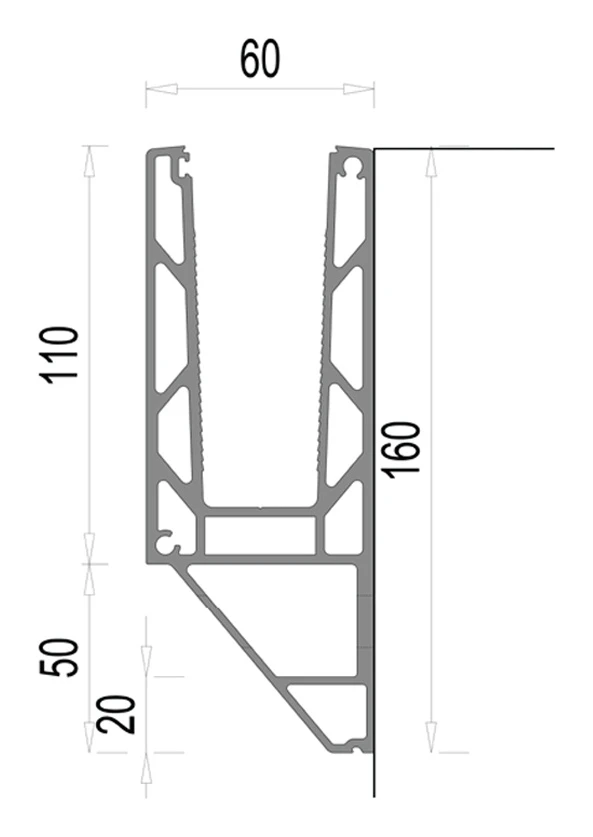

Dimensions de la section du profilé
- Hauteur totale du profilé : 160 mm
- Hauteur de la paroi avant (rainure pour verre) : 110 mm
- Hauteur de la partie inférieure de support : 50 mm
- Hauteur du bord inférieur avant : 20 mm
- Largeur du profilé (haut) : 60 mm

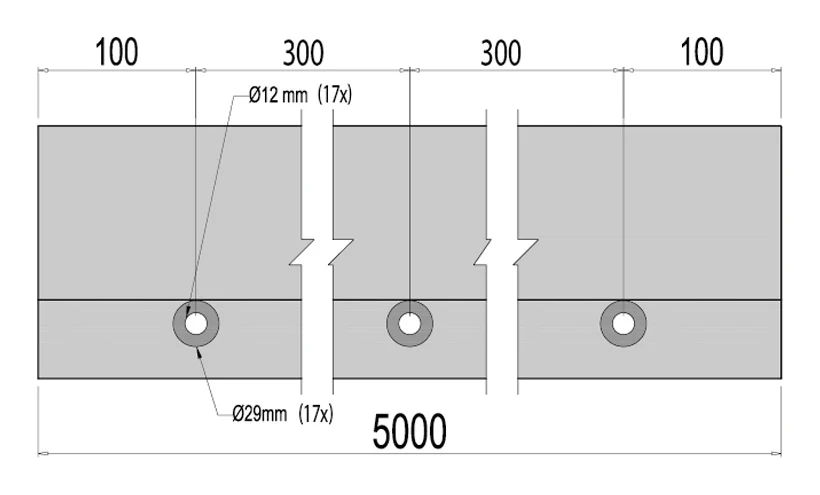

Schéma des perçages de montage
Le profilé possède 17 perçages de montage réalisés en usine et répartis uniformément sur toute la longueur de 5000 mm. L'entraxe des perçages est de 300 mm, et la distance du bord du profilé à l'axe du premier et du dernier trou est de 100 mm. Chaque trou a un diamètre de Ø12 mm avec un fraisage de Ø29 mm, permettant le montage avec des vis à tête conique. La répartition précise des trous accélère considérablement l'installation — pas besoin de percer sur place.

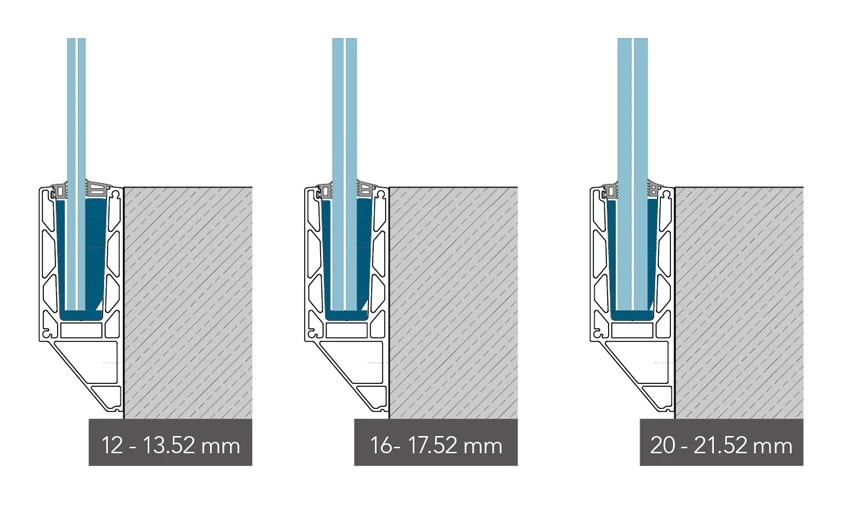

Variantes d'épaisseur de verre
Le profilé KE 120 est compatible avec trois gammes d'épaisseur de verre. Le choix de la cale d'espacement appropriée permet une adaptation rapide au projet spécifique — sans nécessité de commander un autre profilé.

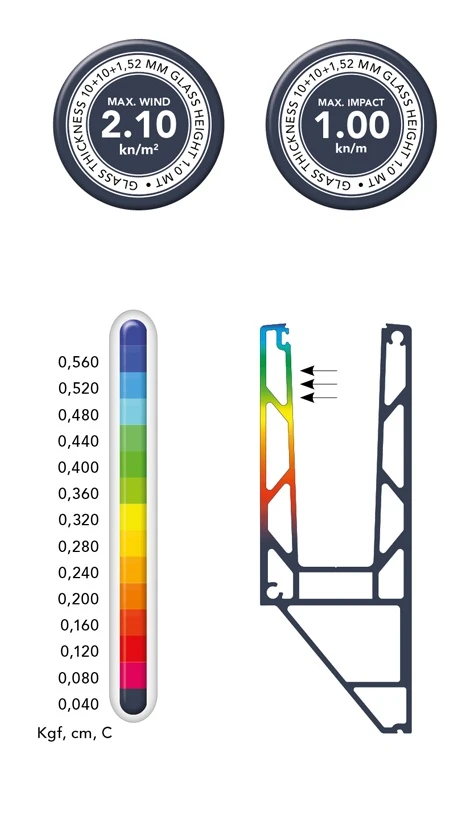

Résistance et tenue aux charges
Le profilé KE 120 a été testé pour les charges de vent et d'impact. Pour un verre d'épaisseur 10+10+1,52 mm et de hauteur 1,0 m, la charge de vent maximale est de 2,10 kN/m², et la force d'impact maximale de 1,00 kN/m. Les résultats de déplacement sont donnés pour un profilé de longueur de base 1 m sous charge horizontale inférieure à 500 kg (5000 N), de la base au point le plus haut du profilé.
Tableau des charges pour la série KE
| Série KE | Verre 12–13,52 mm | Verre 16–17,52 mm | Verre 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre haut. 1,0 m | Verre haut. 1,2 m | Verre haut. 1,0 m | Verre haut. 1,2 m | Verre haut. 1,0 m | Verre haut. 1,2 m | |||||||
| Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Données techniques
| Type d'accessoire | Profilé en U |
| Matériau | Aluminium |
