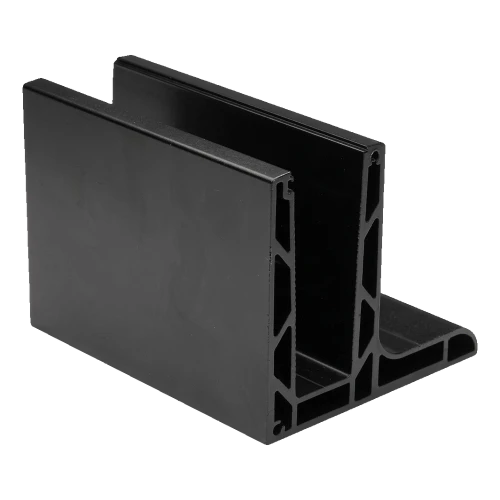

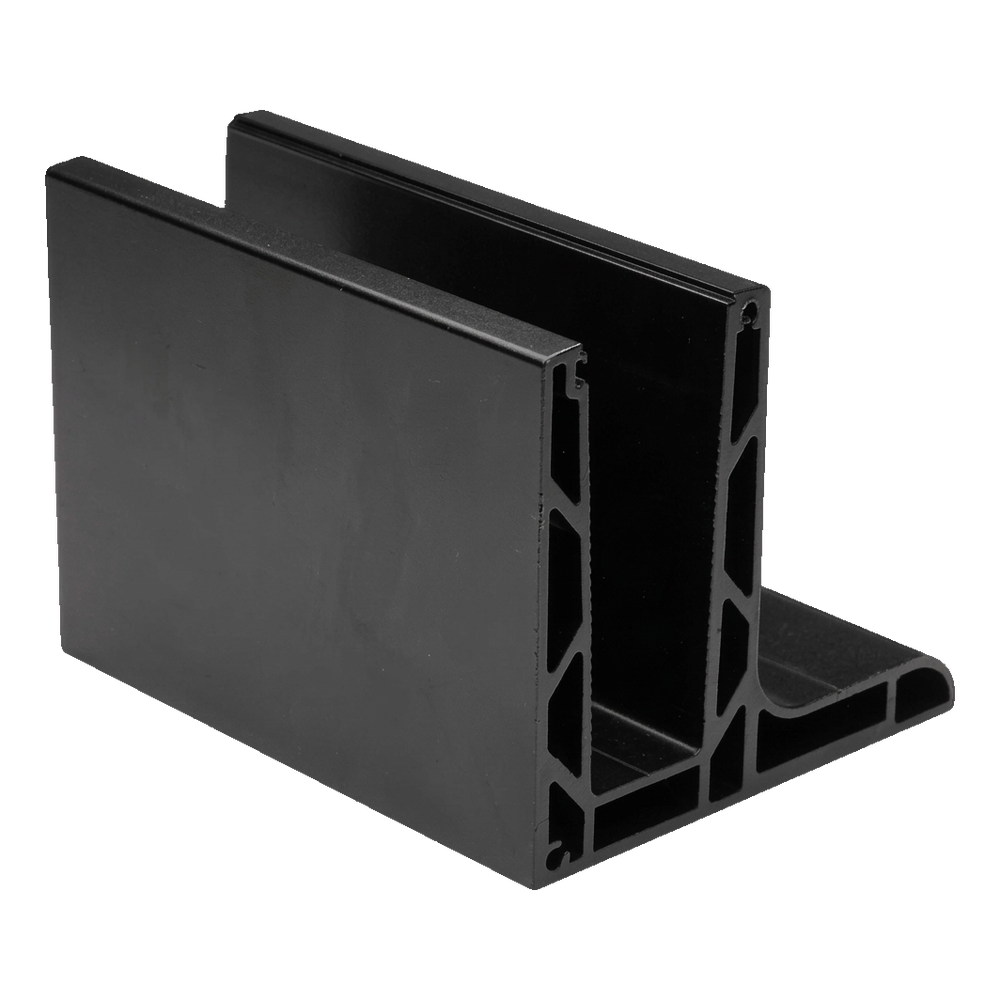

Kozza KE 105 – profilé aluminium L pour balustrades tout verre 5000 mm noir
produit indisponible
ajouter à la liste de souhaits
Description
Kozza KE 105 – profilé aluminium L pour garde-corps tout verre 5000 mm, noir

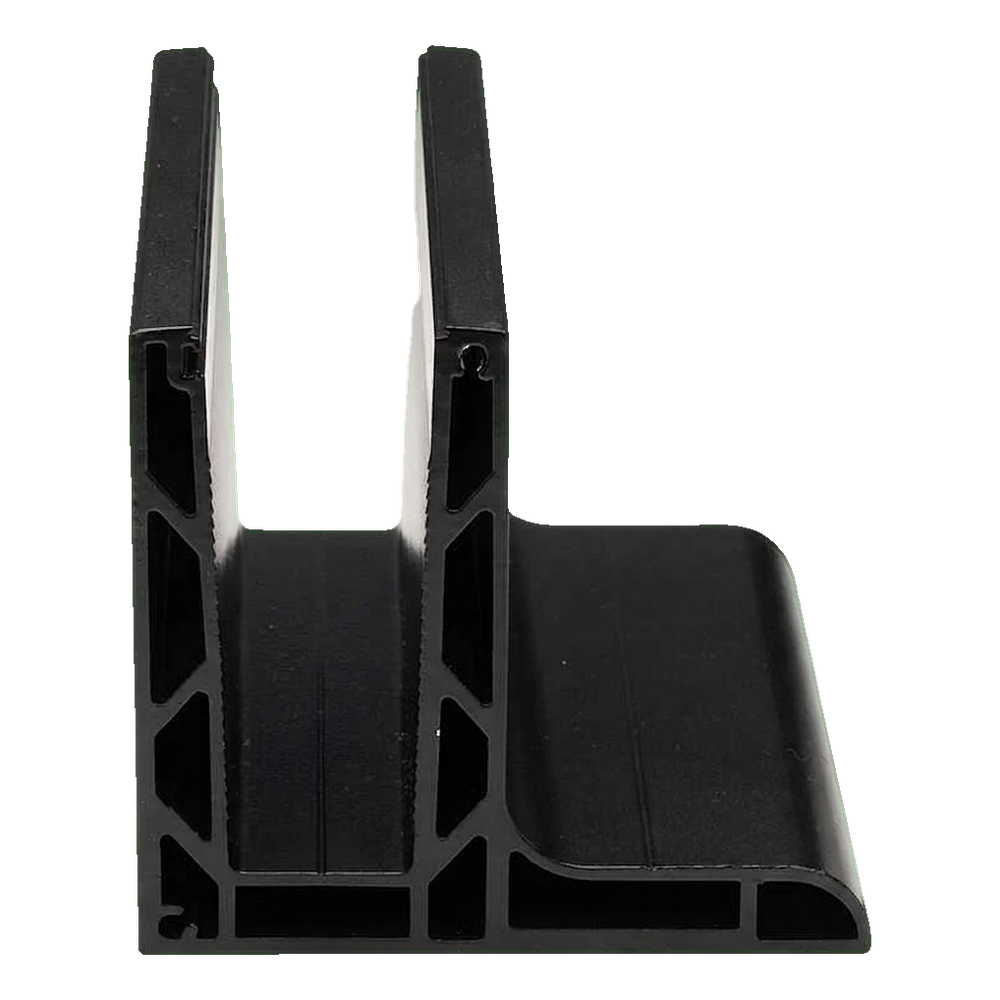

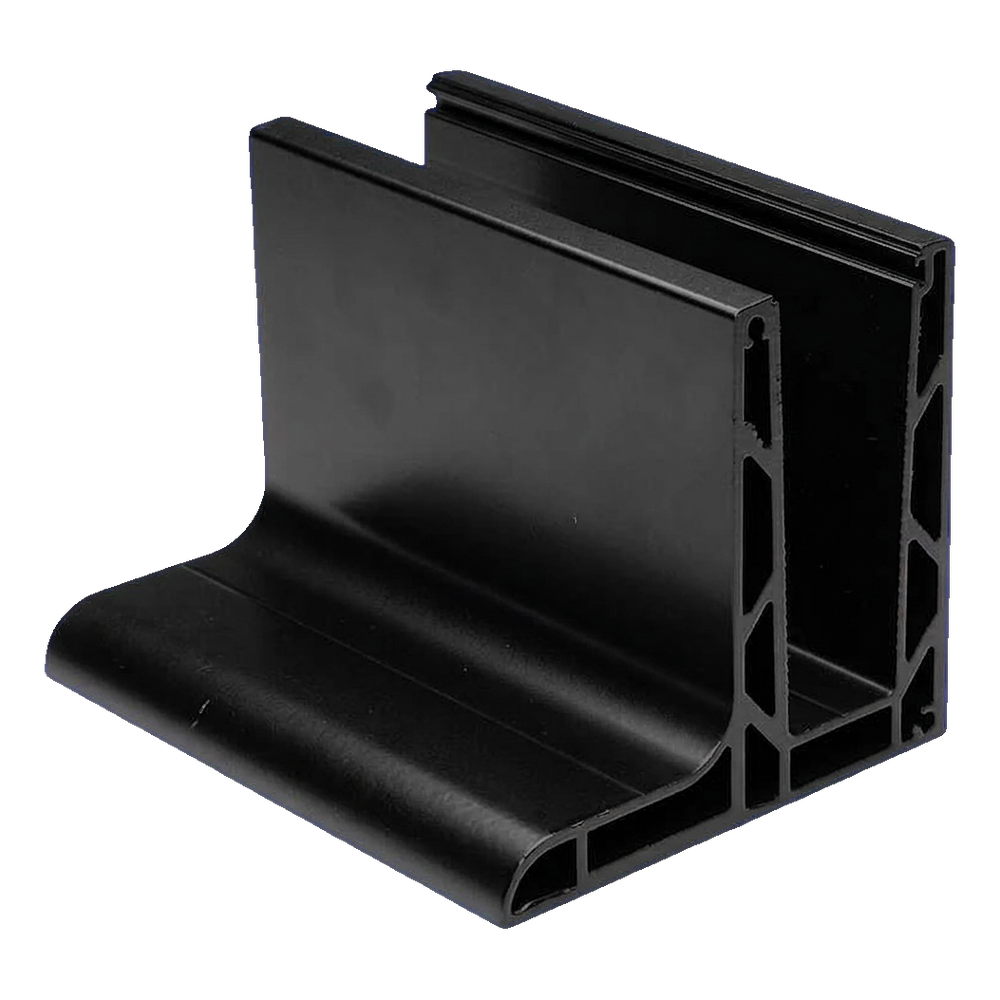

Profilé à chambres type L de la série Kozza KE 105 est une solution professionnelle pour le montage de garde-corps tout verre, destiné à la fixation longitudinale par le haut. Grâce au système plat, le profilé s'intègre parfaitement à l'architecture moderne — il convient aussi bien aux bâtiments résidentiels qu'aux espaces commerciaux : hôtels, centres commerciaux ou immeubles de bureaux.
Avantages clés pour l'installateur
- Gamme universelle d'épaisseur de verre — le profilé accepte les panneaux d'une épaisseur de 12 à 21,52 mm, ce qui élimine la nécessité de stocker différentes variantes de profilé
- Fixation longitudinale par le haut — montage rapide et pratique, idéal avec des sols finis et des plafonds prêts
- Système plat — aspect minimaliste sans éléments saillants, conforme aux tendances architecturales actuelles
- Trous de montage prêts — 17 trous répartis tous les 300 mm avec lamage permettent un ancrage immédiat sans perçage supplémentaire
- Couleur noire — finition anodisée élégante s'harmonisant avec les cadres sombres et les intérieurs modernes

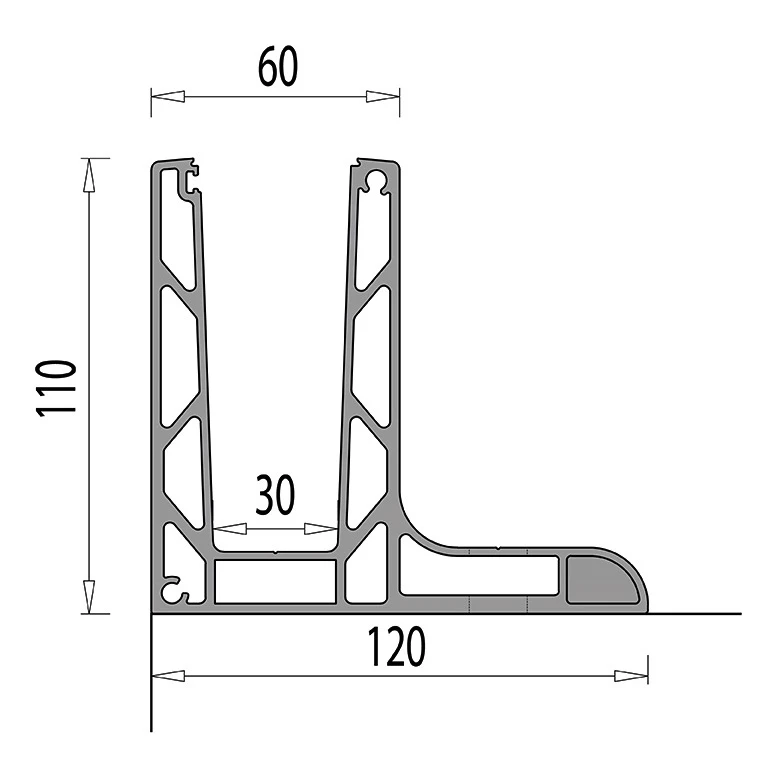

Dimensions et paramètres du profilé
- Longueur du profilé : 5000 mm
- Hauteur (H) : 110 mm
- Largeur de base (W) : 120 mm
- Largeur partie supérieure – poche à verre : 60 mm
- Largeur intérieure du fond de poche : 30 mm
- Gamme d'épaisseur de verre : 12–21,52 mm
- Matériau : aluminium EN AW 6063
- Système : plat
- Fixation : longitudinale par le haut
- Couleur : noire
- Poids : 30 kg

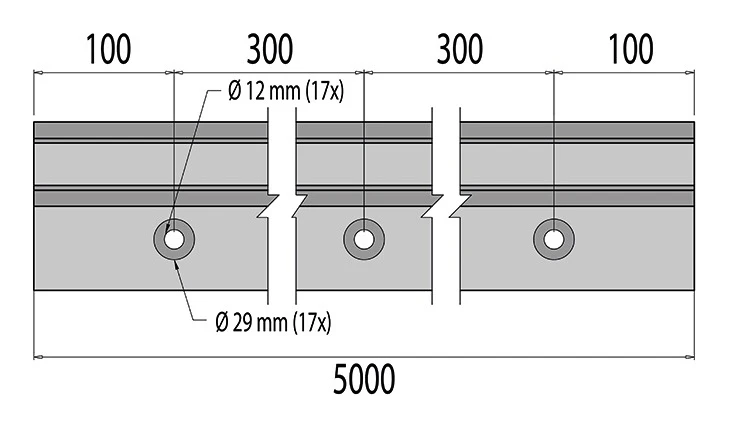

Répartition des trous de montage
- Nombre de trous : 17 pcs
- Diamètre du trou traversant : Ø 12 mm
- Diamètre du lamage : Ø 29 mm
- Entraxe entre axes des trous : 300 mm
- Distance du premier/dernier trou du bord : 100 mm

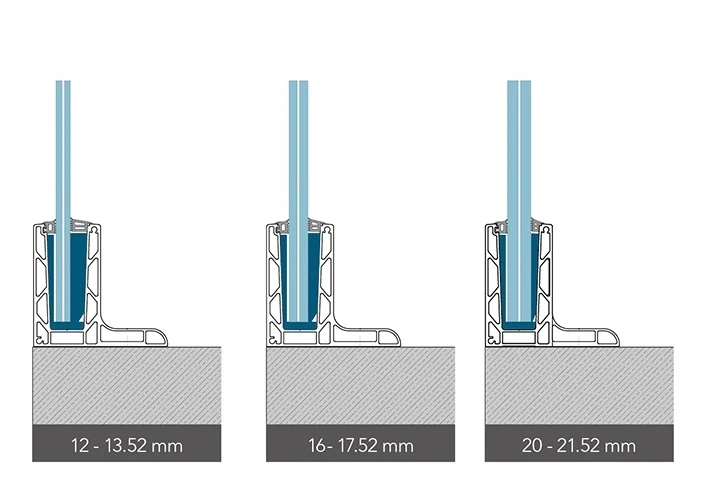

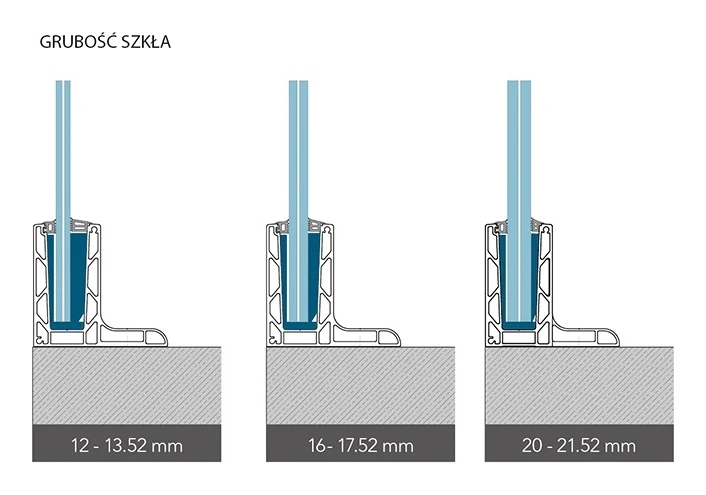

Compatibilité avec le verre
Le profilé KE 105 fonctionne avec trois gammes d'épaisseur de verre trempé et feuilleté. Grâce au système de fixation GLASSMOVE, les joints à l'intérieur du profilé s'adaptent à l'épaisseur spécifique du panneau, assurant un montage stable et sûr :
- Verre 12–13,52 mm
- Verre 16–17,52 mm
- Verre 20–21,52 mm
Méthode d'ancrage

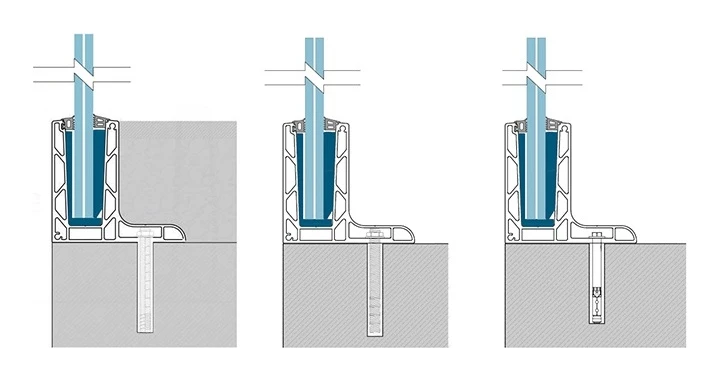

Le profilé peut être ancré mécaniquement au support à l'aide d'ancrages — les dessins ci-dessus présentent trois variantes typiques de pose selon l'épaisseur de la chape et le type de support. Les lamages des trous de montage (Ø 29 mm) permettent de cacher la tête de vis sous la surface du profilé.

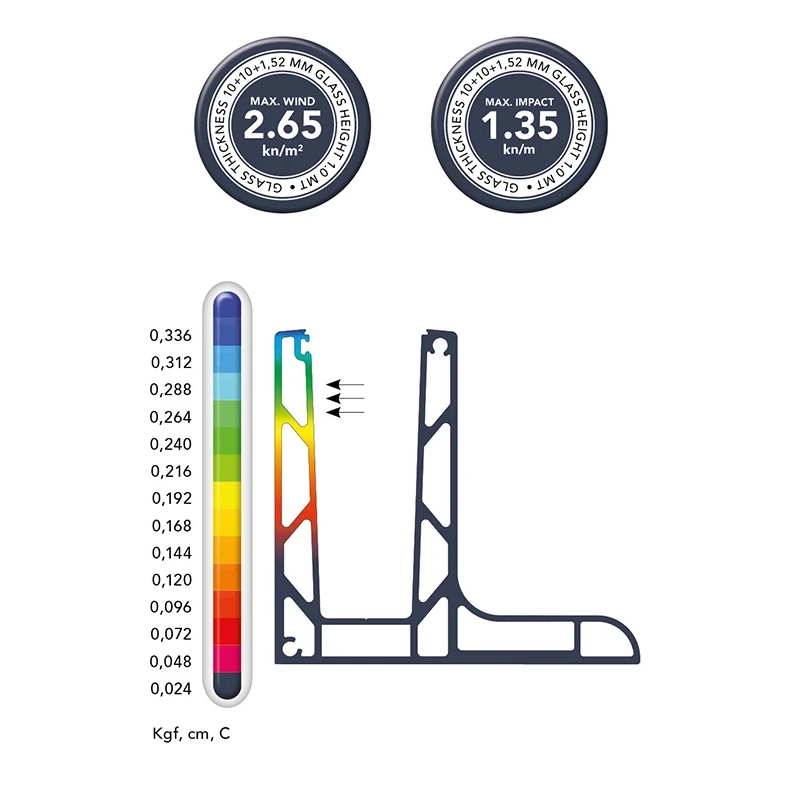

Résistance et analyse des déplacements
Le profilé a été soumis à une analyse par éléments finis (FEM). Les résultats de déplacement sont donnés pour un profilé de longueur de base 1,0 m sous charge horizontale inférieure à 500 kg (5000 N), mesurée de la base au point le plus haut du profilé. Pour un verre d'épaisseur 10+10+1,52 mm et de hauteur 1,0 m, on obtient :
- Charge maximale au vent : 2,65 kN/m²
- Charge maximale d'impact : 1,35 kN/m
Tableau de résistance série KE
Le tableau ci-dessous présente les valeurs maximales de charges au vent et d'impact pour trois modèles de la série KE selon l'épaisseur et la hauteur du panneau de verre :
| Série KE | Verre 12–13,52 mm | Verre 16–17,52 mm | Verre 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre haut. 1,0 m | Verre haut. 1,2 m | Verre haut. 1,0 m | Verre haut. 1,2 m | Verre haut. 1,0 m | Verre haut. 1,2 m | |||||||
| Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | |||
Données techniques
| Type d'accessoire | Profilé en U |
| Matériau | Aluminium |
