Kozza KE 105 – profil aluminium type L pour garde-corps tout verre 5000 mm
produit indisponible
ajouter à la liste de souhaits
Description
Kozza KE 105 – profilé aluminium de type L pour garde-corps entièrement vitrés 5000 mm, fixation longitudinale par le haut

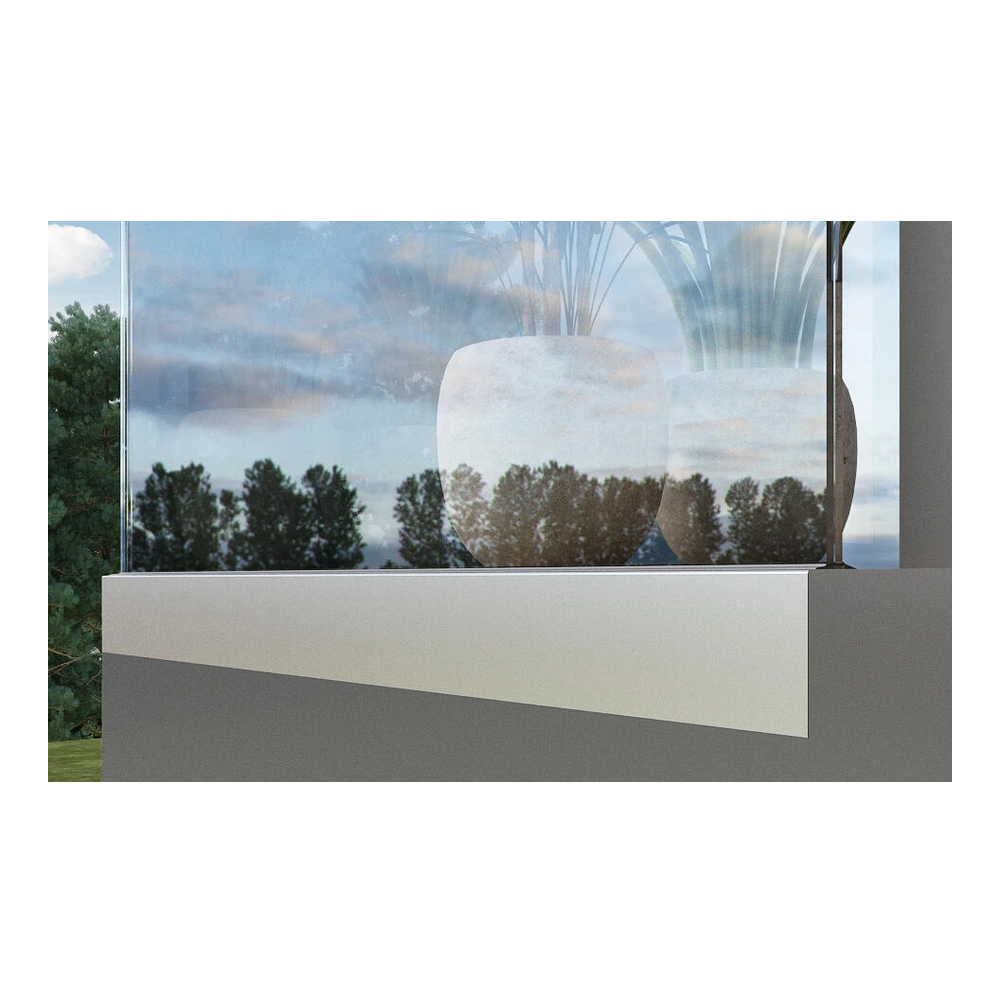

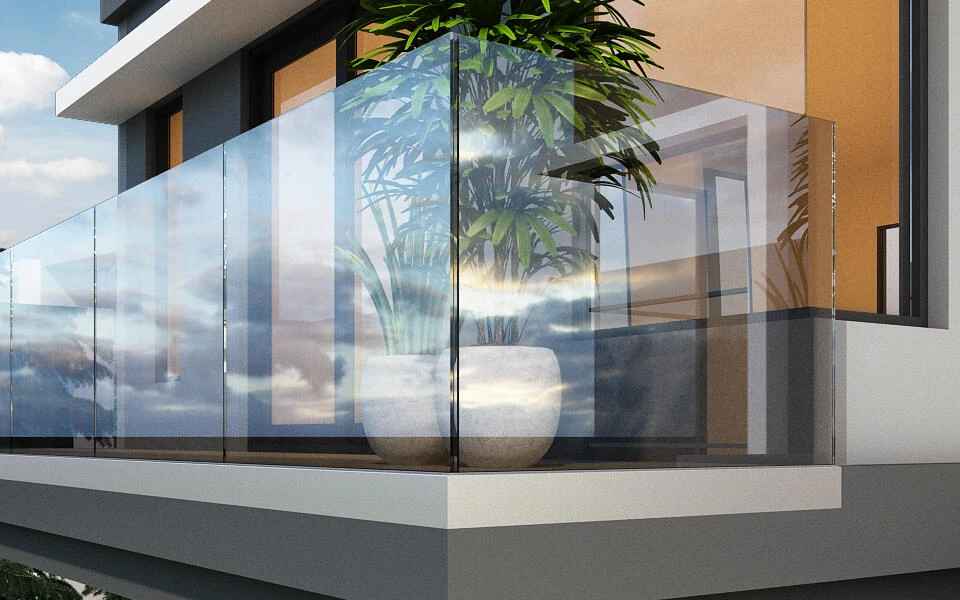

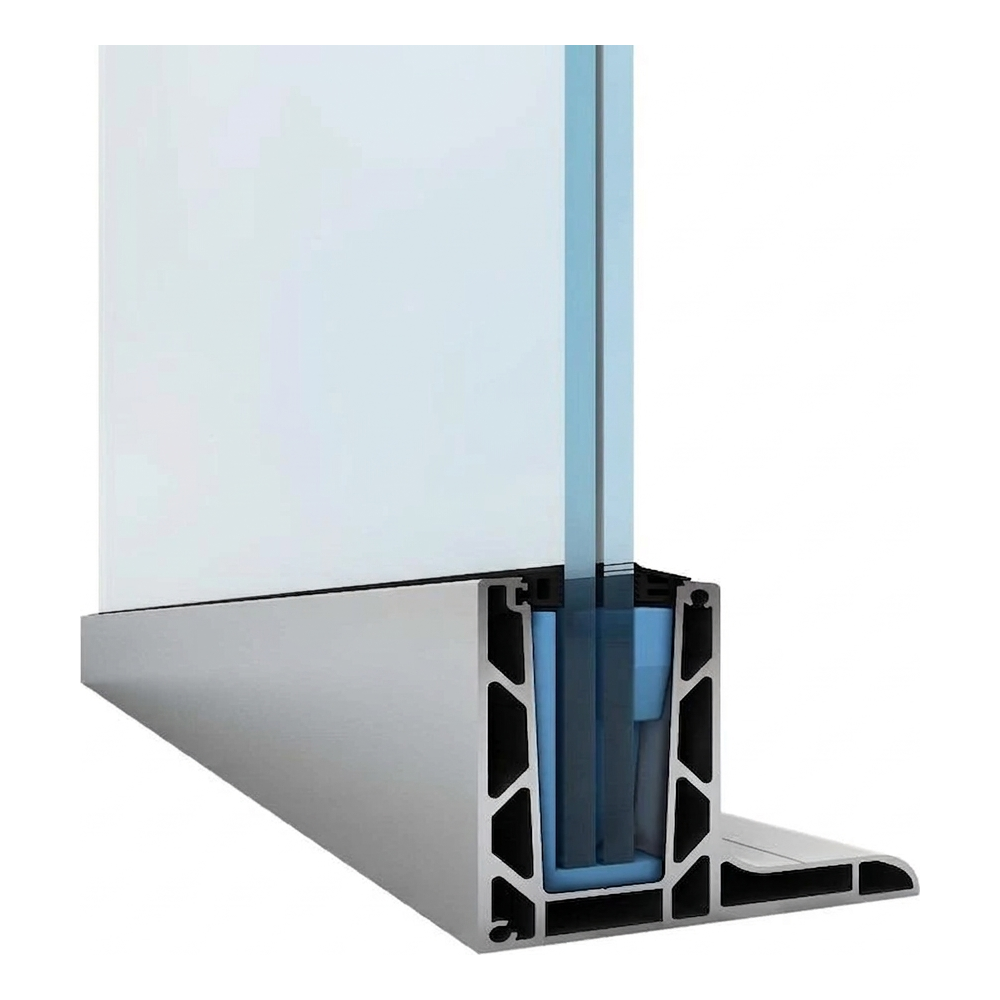

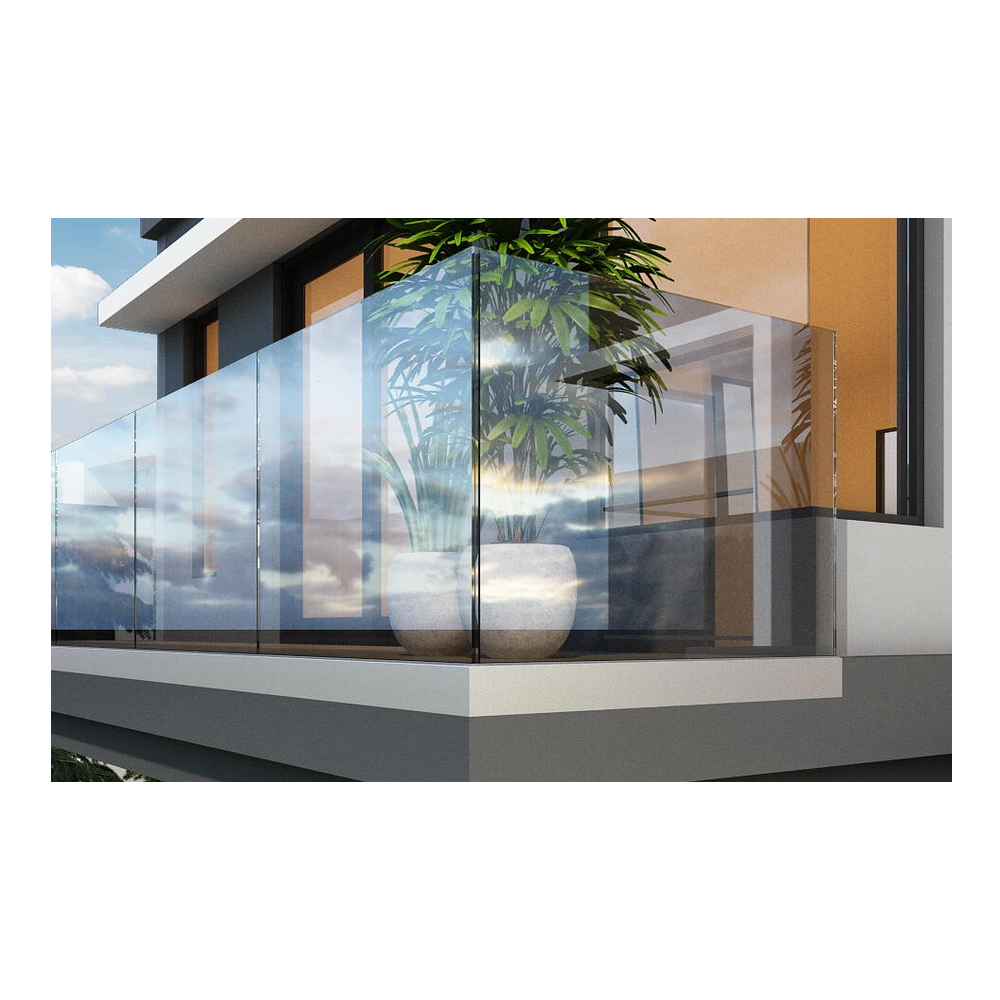

Kozza KE 105 est un profilé aluminium à chambre de type L destiné à la construction de garde-corps entièrement vitrés. Il a été développé selon les exigences des architectes et convient aussi bien aux espaces résidentiels qu'aux grands objets commerciaux — hôtels, centres commerciaux ou bâtiments de bureaux. Grâce à la fixation longitudinale par le haut, le profilé est monté directement sur le bord de la dalle ou de l'attique, créant une ligne de fixation du verre minimaliste et presque invisible.
Le système plat associé à l'anodisation mate garantit une esthétique moderne et sobre — le profilé ne domine pas visuellement, et la surface vitrée devient l'élément principal du garde-corps. La gamme universelle d'épaisseurs de verre de 12 à 21,52 mm permet de choisir avec flexibilité les panneaux de verre selon les exigences statiques et de conception de chaque projet.

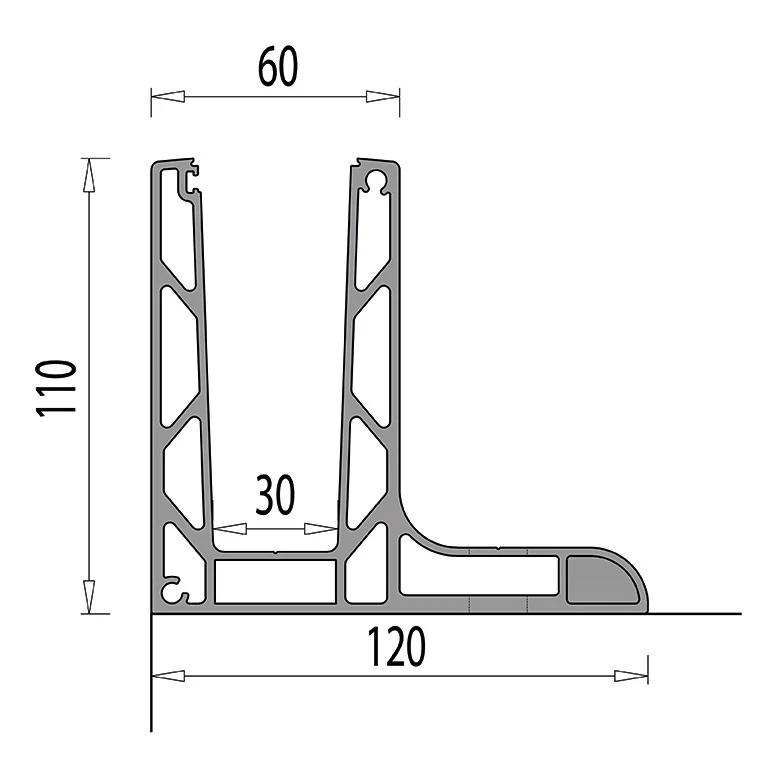

Paramètres techniques du profilé
- Longueur du profilé : 5000 mm
- Hauteur du profilé : 110 mm
- Largeur de la base : 120 mm
- Largeur de la partie supérieure du canal pour verre : 60 mm
- Largeur intérieure du canal : 30 mm
- Gamme d'épaisseurs de verre : 12–21,52 mm
- Fixation : longitudinale par le haut
- Système : plat
- Matériau : alliage d'aluminium EN AW 6063
- Finition : anodisation mate
- Poids : 30 kg
- EAN : 5903313202466
Trous de fixation
Le profilé possède 17 trous de fixation répartis sur toute sa longueur. Les trous traversants ont un diamètre de Ø 12 mm, et les fraisages — Ø 29 mm. L'entraxe entre les trous est de 300 mm, avec une distance de bord de 100 mm depuis chaque extrémité du profilé. Cette disposition assure une répartition uniforme des charges et un montage rapide avec des ancrages mécaniques ou chimiques.
Compatibilité avec le verre

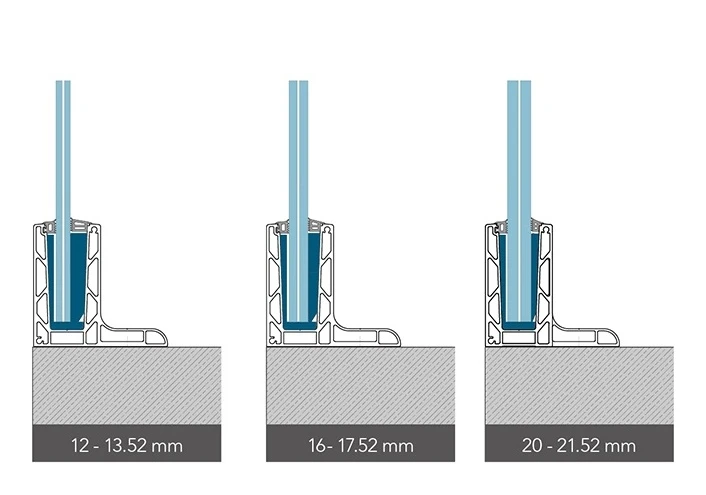

Le profilé KE 105 fonctionne avec trois gammes d'épaisseurs de verre, ce qui permet de s'adapter aux différentes exigences statiques et de conception :
- Verre 12–13,52 mm — panneaux trempés et feuilletés standard
- Verre 16–17,52 mm — verre de sécurité feuilleté (par ex. 2×8 mm + film PVB)
- Verre 20–21,52 mm — panneaux feuilletés épais pour applications aux exigences de résistance élevées (par ex. 2×10 mm + film PVB)
Méthodes d'ancrage
Le système Kozza KE 105 offre une flexibilité dans le choix de la méthode d'ancrage. Selon le support et les exigences constructives, le profilé peut être fixé à l'aide de différents types d'ancrages — mécaniques ou chimiques. L'illustration présente trois variantes d'installation du profilé dans le béton, permettant à l'installateur de choisir la solution optimale pour le type de construction donné.
Résistance aux charges — résultats des tests

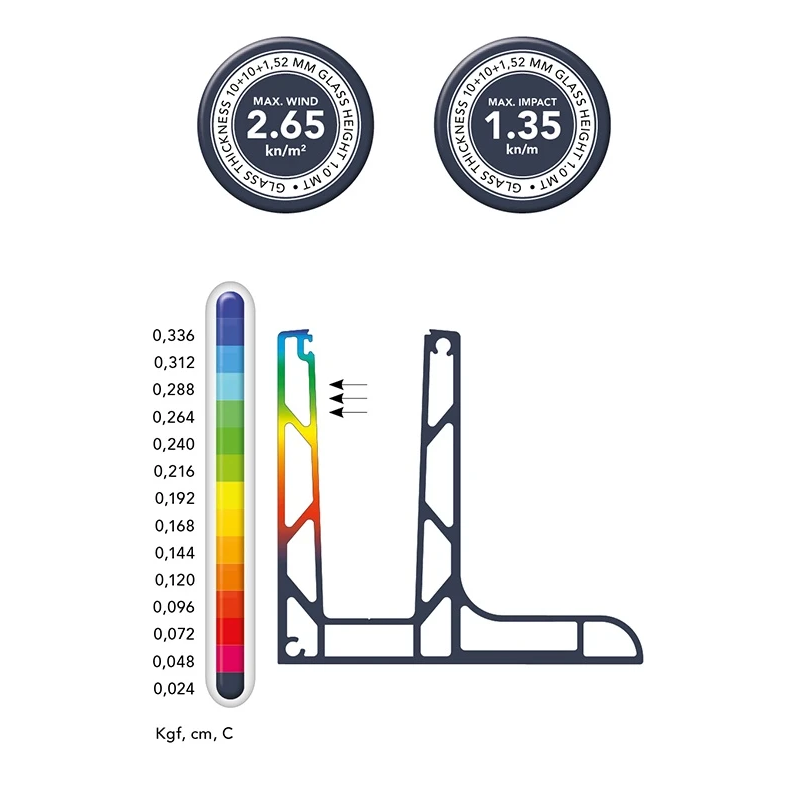

Le profilé KE 105 avec verre feuilleté 10+10+1,52 mm d'une hauteur de 1,0 m atteint une charge maximale au vent de 2,65 kN/m² ainsi qu'une résistance maximale aux impacts de 1,35 kN/m. L'analyse numérique (MEF) confirme des valeurs minimales de déplacements même lors de charges horizontales extrêmes inférieures à 500 kg (5000 N) par mètre de longueur de la base du profilé.
Charges maximales de la série KE selon l'épaisseur et la hauteur du verre
| Série KE | Verre 12-13.52 mm | Verre 16-17.52 mm | Verre 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre de hauteur 1.0 m | Verre de hauteur 1.2 m | Verre de hauteur 1.0 m | Verre de hauteur 1.2 m | Verre de hauteur 1.0 m | Verre de hauteur 1.2 m | |||||||
| Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | |
| KE 100 | 2,45 | |||||||||||
Données techniques
| Type d'accessoire | Profilé en U |
| Matériau | Aluminium |
