Kit de chariots roulants KIT pour portails coulissants autoportants 60 + accessoires

Aller aux commentaires sur les produits

Kit complet pour portails autoportants : 2 chariots roulants à 5 galets métalliques, galet de montée et support avec butoir. Rail 60×60×4 mm, capacité de charge jusqu'à 200 kg, matériau : acier galvanisé.

Voir la description complète
avec TVA sans TVA
Prix 60,29 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 60x60x4
  • Type de produit Pack / KIT avec accessoires
  • Matériau des galets Acier
  • Nombre de galets [szt.] 5
  • Construction du chariot Pivotante
  • Type de système de roulement Système à roulettes

Description

PSG Kit de chariots roulants 60 PLUS avec accessoires pour portails coulissants autoportants

Le kit de chariots roulants PSG 60 PLUS avec accessoires est un ensemble complet et économique d'éléments de roulement pour portails coulissants autoportants, conçu pour un rail de 60×60×4 mm. Le kit comprend deux chariots roulants à 5 galets, un galet d'entrée avec embout de protection ainsi qu'un support d'entrée — tout ce dont une entreprise d'installation a besoin pour monter efficacement un portail coulissant.

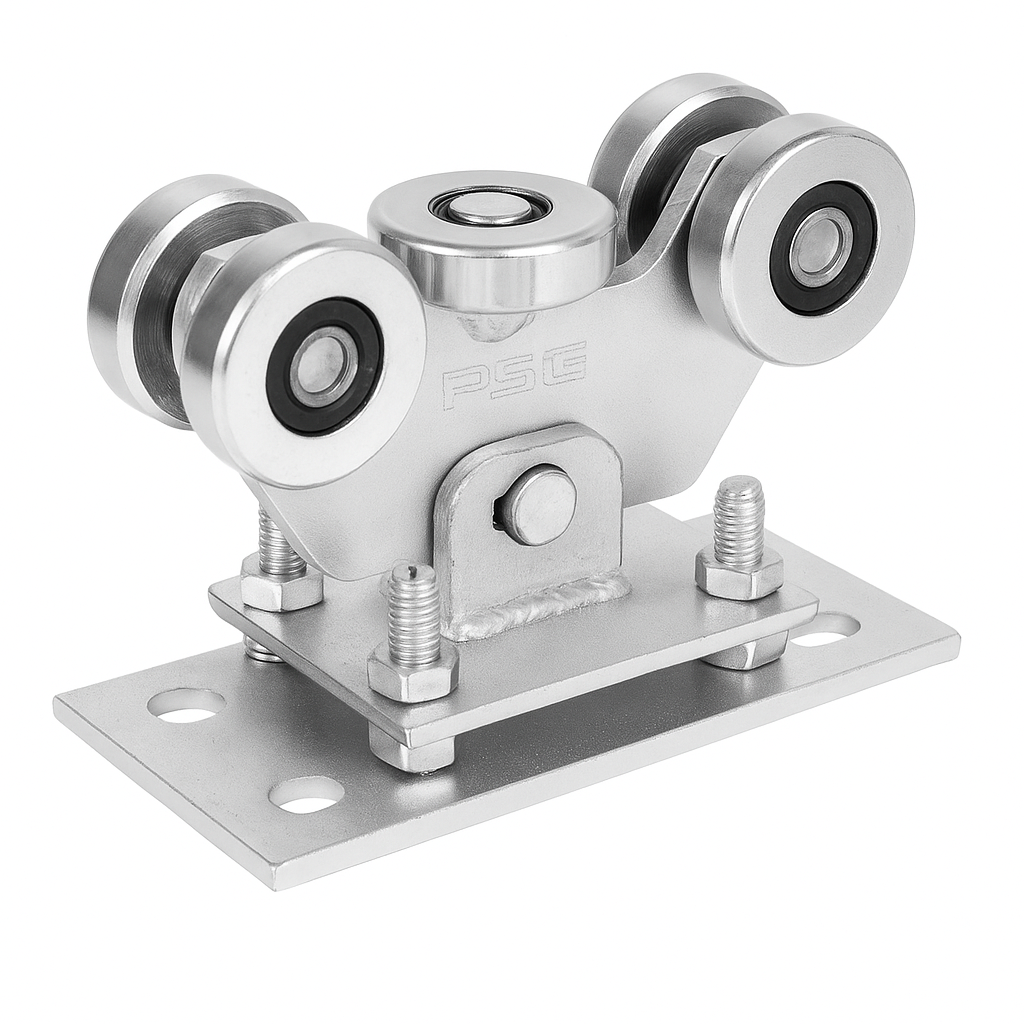

Chariot roulant PSG 60 PLUS à 5 galets métalliques sur platine de montage
Chariot roulant PSG 60 PLUS à 5 galets métalliques sur platine de montage

Le chariot roulant à 5 galets métalliques constitue le cœur du kit. Sa construction oscillante — le chariot est relié à la platine par un axe pivot — lui permet de s'adapter automatiquement au rail du portail coulissant. Quatre galets verticaux guident le rail latéralement, tandis qu'un galet horizontal reprend la charge verticale. La hauteur réglable grâce aux vis de montage assure un positionnement précis du portail. La finition galvanisée garantit une résistance à la corrosion et une utilisation durable en extérieur.

Le galet d'entrée avec embout est un élément en acier galvanisé monté à l'extrémité du rail du portail autoportant. L'embout du galet offre une protection efficace contre la neige et le verglas, qui pourraient bloquer l'entrée du rail sur les chariots. Les vis de montage sont incluses. Le galet d'entrée s'engage dans le support d'entrée fixé au montant du portail — cette solution répartit le poids du portail sur un plus grand nombre de points d'appui, stabilise le portail en position fermée et prolonge considérablement la durée de vie des chariots roulants. Le support dispose de deux orifices de montage sur la face arrière ainsi que d'un amortisseur en caoutchouc pour atténuer le choc à la fermeture.

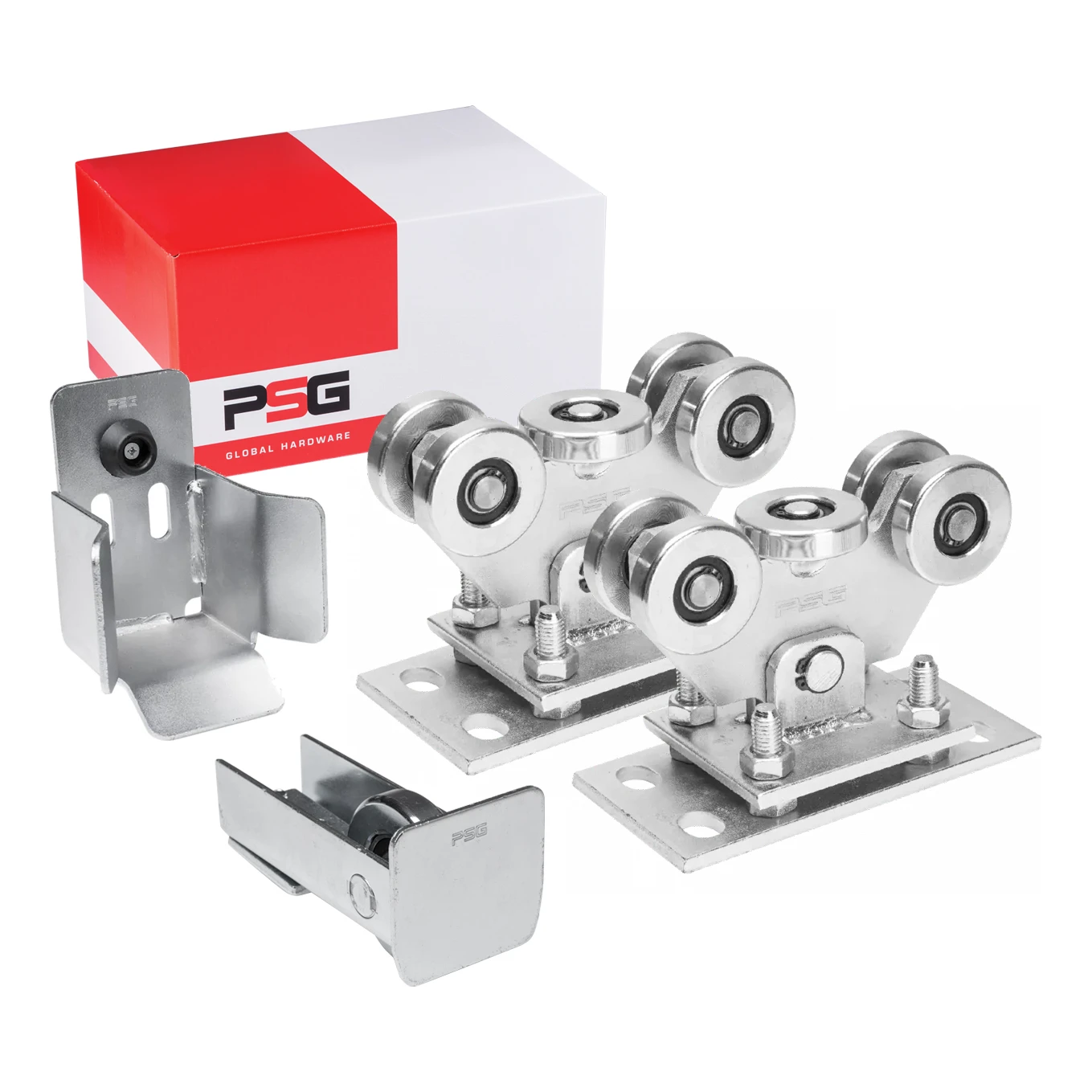

Kit complet PSG 60 PLUS – deux chariots roulants, galet d
Kit complet PSG 60 PLUS – deux chariots roulants, galet d'entrée, support d'entrée et emballage

Contenu du kit

  • Chariot roulant à 5 galets (oscillant, avec réglage en hauteur) — 2 pcs
  • Galet d'entrée avec embout de protection (avec vis de montage) — 1 pc
  • Support d'entrée avec amortisseur en caoutchouc — 1 pc

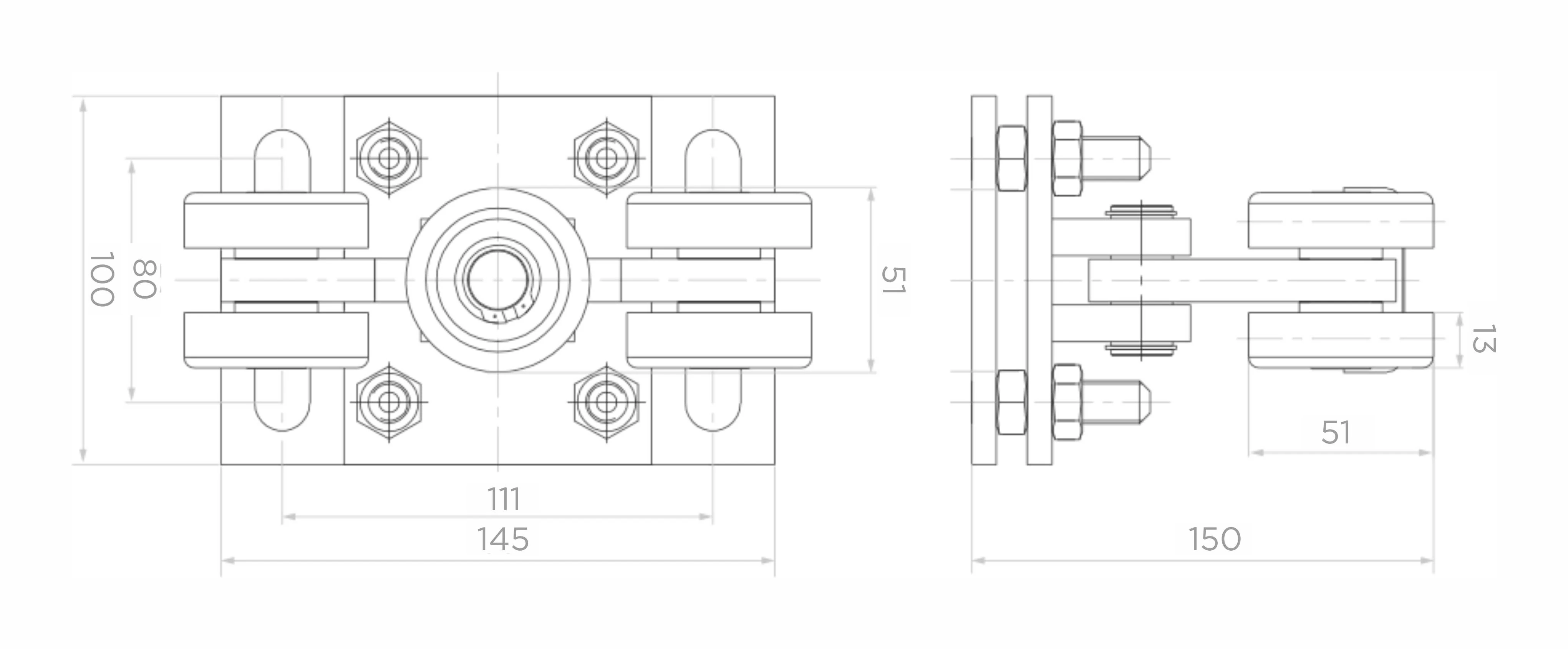

Dessin technique coté du chariot roulant PSG 60 PLUS – vue de dessus et de côté
Dessin technique coté du chariot roulant PSG 60 PLUS – vue de dessus et de côté

Dimensions du chariot roulant

  • Dimensions de la platine (long. × larg.) : 145 × 100 mm
  • Entraxe des orifices de montage : 111 × 80 mm
  • Hauteur totale du chariot : 150 mm
  • Diamètre du galet vertical : 51 mm
  • Largeur du galet vertical : 13 mm
  • Entraxe des galets verticaux : 51 mm

Caractéristiques techniques du kit

  • Fabricant : PSG Global Hardware
  • Rail compatible : 60×60×4 mm
  • Nombre de galets par chariot : 5 (4 verticaux + 1 horizontal)
  • Matériau des galets : métal
  • Construction du chariot : oscillante (axe pivot rotatif)
  • Réglage en hauteur : oui (vis de réglage)
  • Finition : galvanisée
  • Poids du kit : 9,1 kg
  • EAN : 5901289674713

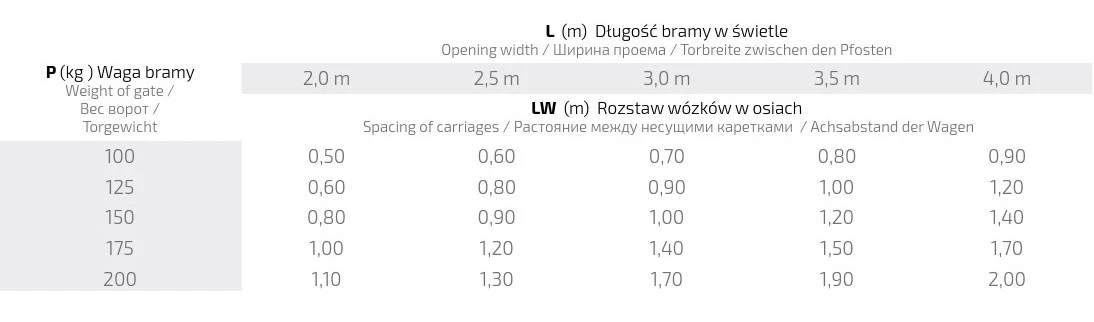

Tableau d
Tableau d'entraxe des chariots en fonction du poids du portail et de la largeur de l'ouverture

Choix de l'entraxe des chariots (LW) en fonction du poids du portail et de la largeur de l'ouverture

Le tableau ci-dessus présente l'entraxe recommandé des chariots roulants (LW) en mètres, en fonction du poids du portail (P) et de la largeur du portail en lumière (L). Un choix correct de l'entraxe est essentiel pour une répartition uniforme des charges et la durabilité de l'ensemble du système de roulement :

  • Portail 100 kg : entraxe de 0,50 m (ouverture 2,0 m) à 0,90 m (ouverture 4,0 m)
  • Portail 125 kg : entraxe de 0,60 m (ouverture 2,0 m) à 1,20 m (ouverture 4,0 m)
  • Portail 150 kg : entraxe de 0,80 m (ouverture 2,0 m) à 1,40 m (ouverture 4,0 m)
  • Portail 175 kg : entraxe de 1,00 m (ouverture 2,0 m) à 1,70 m (ouverture 4,0 m)
  • Portail 200 kg : entraxe de 1,10 m (ouverture 2,0 m) à 2,00 m (ouverture 4,0 m)

Grâce à l'utilisation du galet d'entrée avec support, le poids du portail en position fermée se répartit sur trois points d'appui au lieu de deux, ce qui soulage les chariots roulants et permet l'installation de portails plus lourds tout en préservant la pleine durabilité du mécanisme.
