Kit de chariots pour profilé 68x68 mm avec roues en plastique, avec galet et support de butée d'entrée

Aller aux commentaires sur les produits

Kit complet pour portails autoportants avec profilé 68×68 mm : 2 chariots de roulement avec 8 galets en plastique et roulements 6201 RS, galet de montée et support de montée avec butée en caoutchouc.

Voir la description complète
avec TVA sans TVA
Prix 75,70 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 68x68x3,5
  • Type de produit Pack / KIT avec accessoires
  • Matériau des galets Plastique
  • Nombre de galets [szt.] 8
  • Construction du chariot Fixe
  • Type de système de roulement Système à roulettes

Description

Pack de chariots roulants pour profilé 68×68 avec rouleau de guidage et support d'approche

Pack complet de chariots roulants pour portails coulissants autoportants à profilé 68×68 mm — un ensemble prêt à l'emploi qui garantit un coulissement fluide et silencieux du vantail, la stabilité de toute la construction et le confort d'une utilisation quotidienne. Les matériaux robustes en acier galvanisé électrolytiquement et le système soigneusement conçu de huit galets assurent un fonctionnement régulier et une longue durée de vie du système.

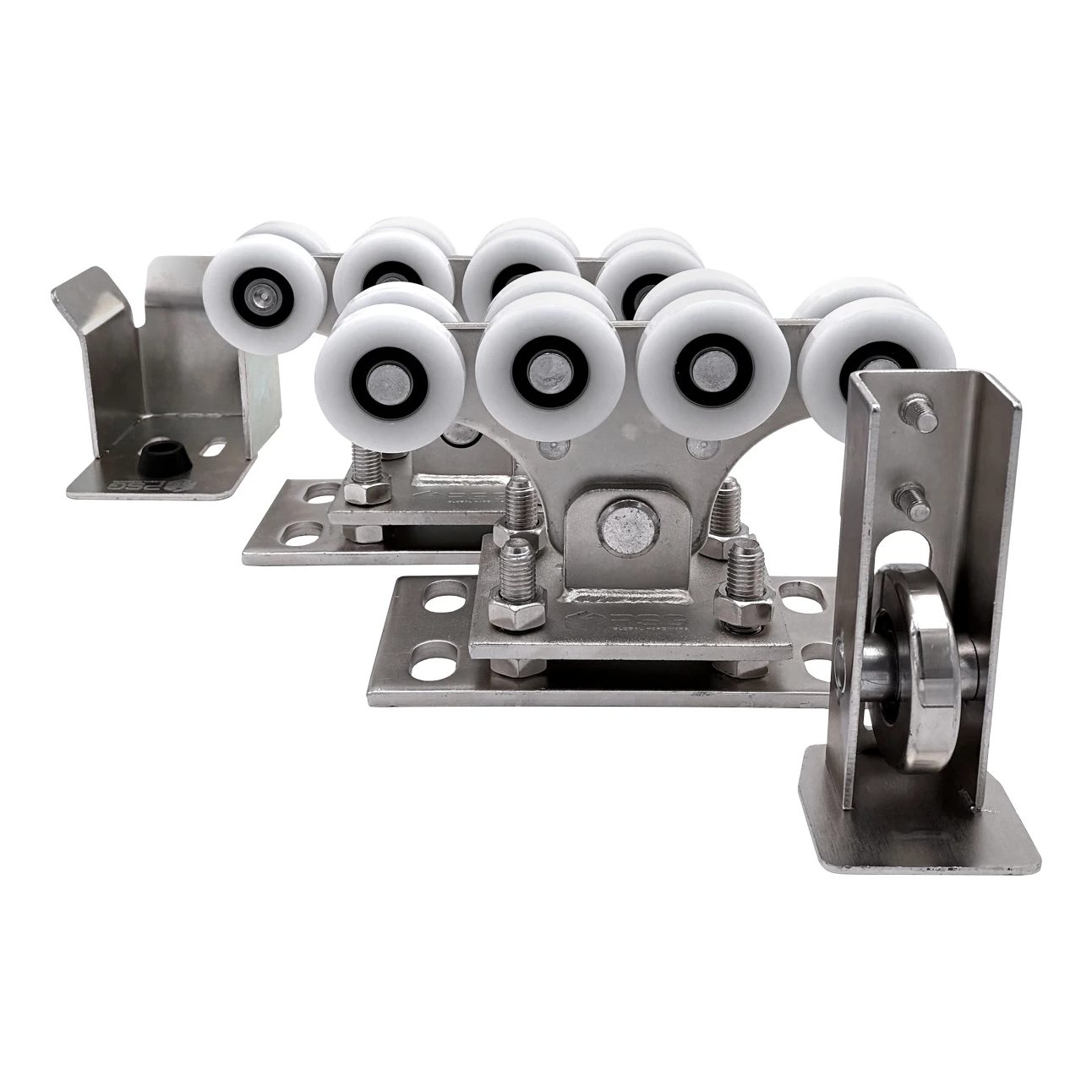

Pack de chariots roulants avec rouleau de guidage et support d
Pack de chariots roulants avec rouleau de guidage et support d'approche — ensemble complet

Contenu du pack

  • Chariot roulant — 2 pcs
  • Rouleau de guidage — 1 pc
  • Support d'approche (logement de guidage) — 1 pc

L'ensemble constitue l'équipement complet du système de roulement d'un portail autoportant — il suffit de monter les éléments sur la fondation et le poteau pour obtenir un système coulissant entièrement fonctionnel.

Les chariots roulants — le cœur du système

Les deux chariots roulants assurent le guidage et le soutien du vantail du portail. Chacun est équipé de 8 galets en matière plastique répartis sur deux niveaux, ce qui garantit un guidage régulier et une stabilisation du vantail. Les galets en plastique fonctionnent silencieusement et ne nécessitent pas de graissage fréquent, tandis que les roulements à billes 6201 RS à joint en caoutchouc garantissent une faible résistance au roulement et une protection contre les salissures.

Chariot roulant avec 8 galets en matière plastique sur deux niveaux
Chariot roulant avec 8 galets en matière plastique sur deux niveaux

Caractéristiques techniques du chariot roulant

  • Matériau de construction : acier galvanisé électrolytiquement
  • Système de roulement : 8 galets en matière plastique, sur deux niveaux
  • Roulements : à billes 6201 RS
  • Système : 68×68 mm
  • Dimensions de la base : 200 × 100 × 8 mm
  • Largeur totale du système de galets : 48 mm
  • Diamètre de roulement du galet : 56 mm
  • Diamètre extérieur du galet : 60 mm
  • Largeur d'un galet : 14,5 mm
  • Épaisseur du support central : 10 mm
  • Filetage des vis de réglage : M14
  • Épaisseur des plaques de base : 2 × 8 mm
  • Hauteur du chariot : 157 mm
  • Diamètre du galet : 68 mm

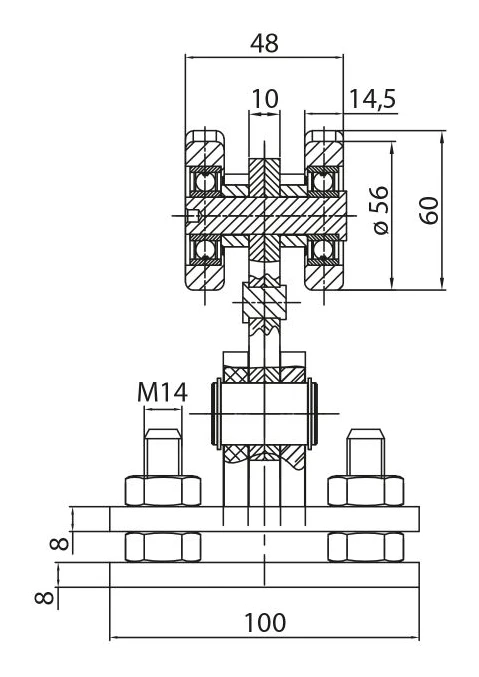

Dessin dimensionnel du chariot roulant — coupe avec dimensions
Dessin dimensionnel du chariot roulant — coupe avec dimensions

Le dessin dimensionnel représente une coupe du chariot roulant avec les dimensions clés indiquées. Le système de galets à deux niveaux assure une répartition optimale des forces, tandis que la double plaque de base avec réglage par vis M14 permet un réglage précis de la hauteur et de l'aplomb du vantail après montage.

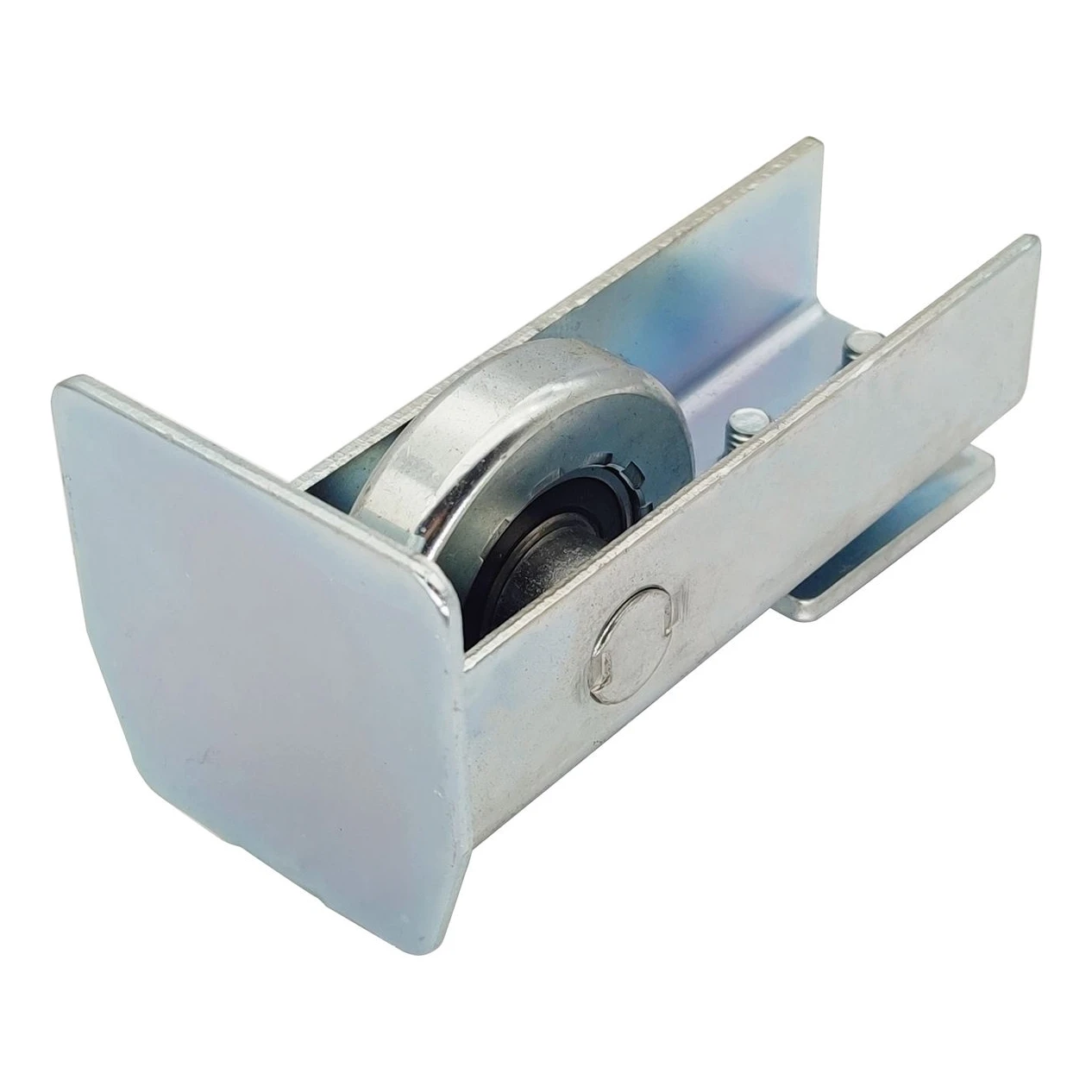

Rouleau de guidage — stabilisation et protection

Rouleau de guidage pour portail coulissant autoportant
Rouleau de guidage pour portail coulissant autoportant

Le rouleau de guidage est monté à l'extrémité du rail autoportant. Sa construction en acier galvanisé reprend une partie de la charge et stabilise le vantail, améliorant ainsi le fonctionnement du portail. Il coopère avec le support d'approche au niveau du poteau, ce qui facilite une fermeture sûre et limite les vibrations. Le rouleau réduit également l'usure des chariots roulants et, en saison hivernale, minimise l'impact de la neige et du gel sur le fonctionnement du portail.

  • Compatibilité : système 68×68 mm
  • Finition : galvanisé — protection contre la corrosion

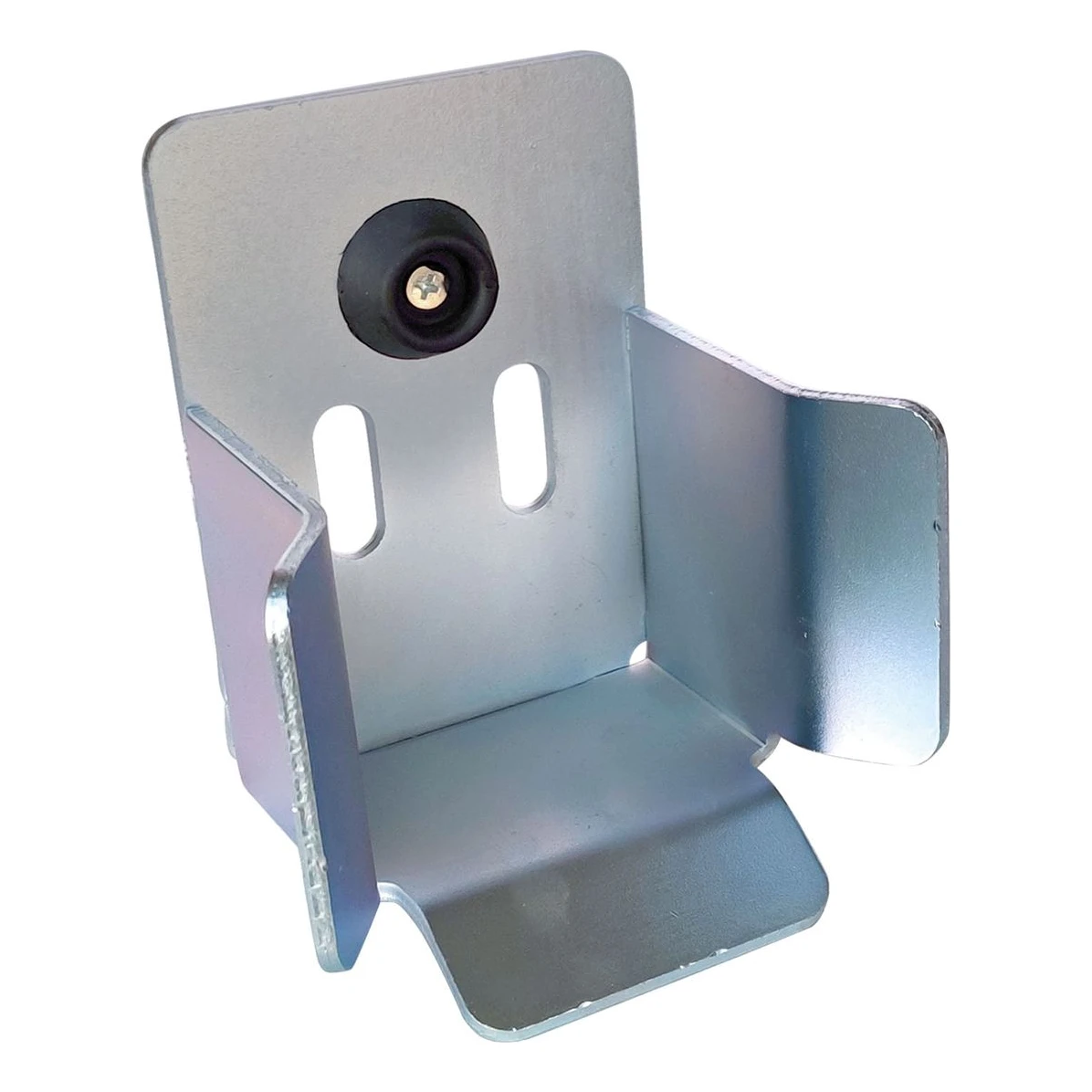

Support d'approche — fermeture précise

Support d
Support d'approche (logement de guidage) avec butée en caoutchouc

Le logement de guidage guide le vantail et améliore la stabilité de l'ensemble du système. Le montage est rapide et simple — l'élément se visse sur la partie inférieure du poteau de fermeture. Associé au rouleau de guidage, il forme un ensemble qui guide le portail vers le poteau, facilite une fermeture sûre et limite les vibrations. Sur la face arrière se trouvent deux orifices de montage ainsi qu'une butée en caoutchouc qui amortit l'arrivée du vantail.

  • Compatibilité : système 68×68 mm
  • Finition : galvanisé
  • Butée : en caoutchouc — amortissement de l'arrivée du vantail

Données du pack

  • Poids du pack : 12,934 kg
  • Volume de l'emballage : 10 486,88 cm³
  • EAN : 5903313208031
  • Compatibilité du rail de guidage : rail 68×68
