Kit de chariots pour portail coulissant 9 galets + accessoires KIT pour rail 80

Kit de roulement complet pour portail coulissant autoportant conçu pour rail 80×80×5 mm. Le pack contient tous les éléments de roulement et d'entrée nécessaires pour garantir un fonctionnement silencieux et fluide du portail, tout en prolongeant considérablement la durée de vie de l'ensemble du mécanisme. La charge maximale du kit est de 1000 kg, ce qui le rend adapté aussi bien aux portails résidentiels qu'industriels. Tous les composants sont galvanisés, ce qui garantit une haute résistance à la corrosion et une exploitation durable en conditions extérieures.

• Poids du kit : 21 kg
• Volume de l'emballage : 16 524 cm³
• EAN : 5903313203579
• Compatibilité avec le rail : 80×80×5 mm
• Finition : galvanisé

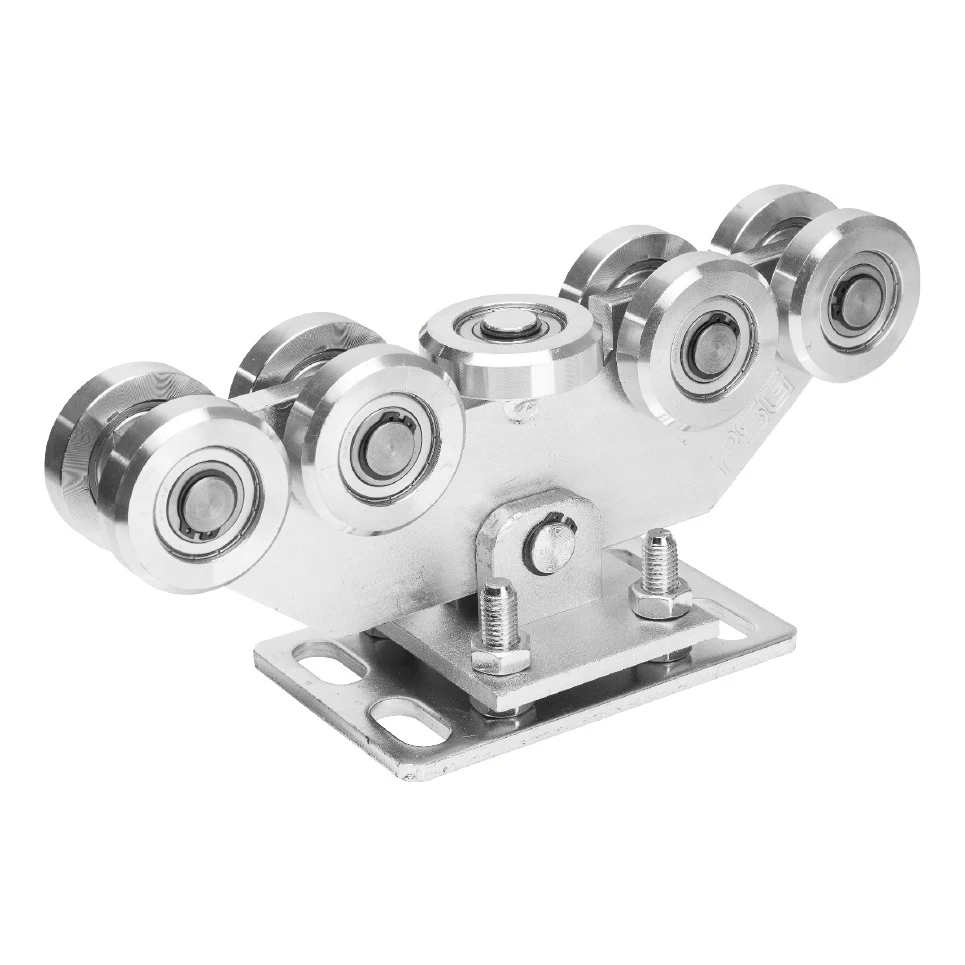

Chariot de roulement 80 – 9 galets

Le chariot de roulement équipé de 9 galets en acier à roulements assure un coulissement particulièrement fluide et silencieux du portail. La construction avec réglage en hauteur par vis permet un positionnement précis du portail par rapport au niveau, ce qui se traduit par une répartition uniforme de la charge et une usure réduite des galets. Chaque chariot est adapté à un rail de dimensions 80×80×5 mm et supporte une charge allant jusqu'à 1000 kg.

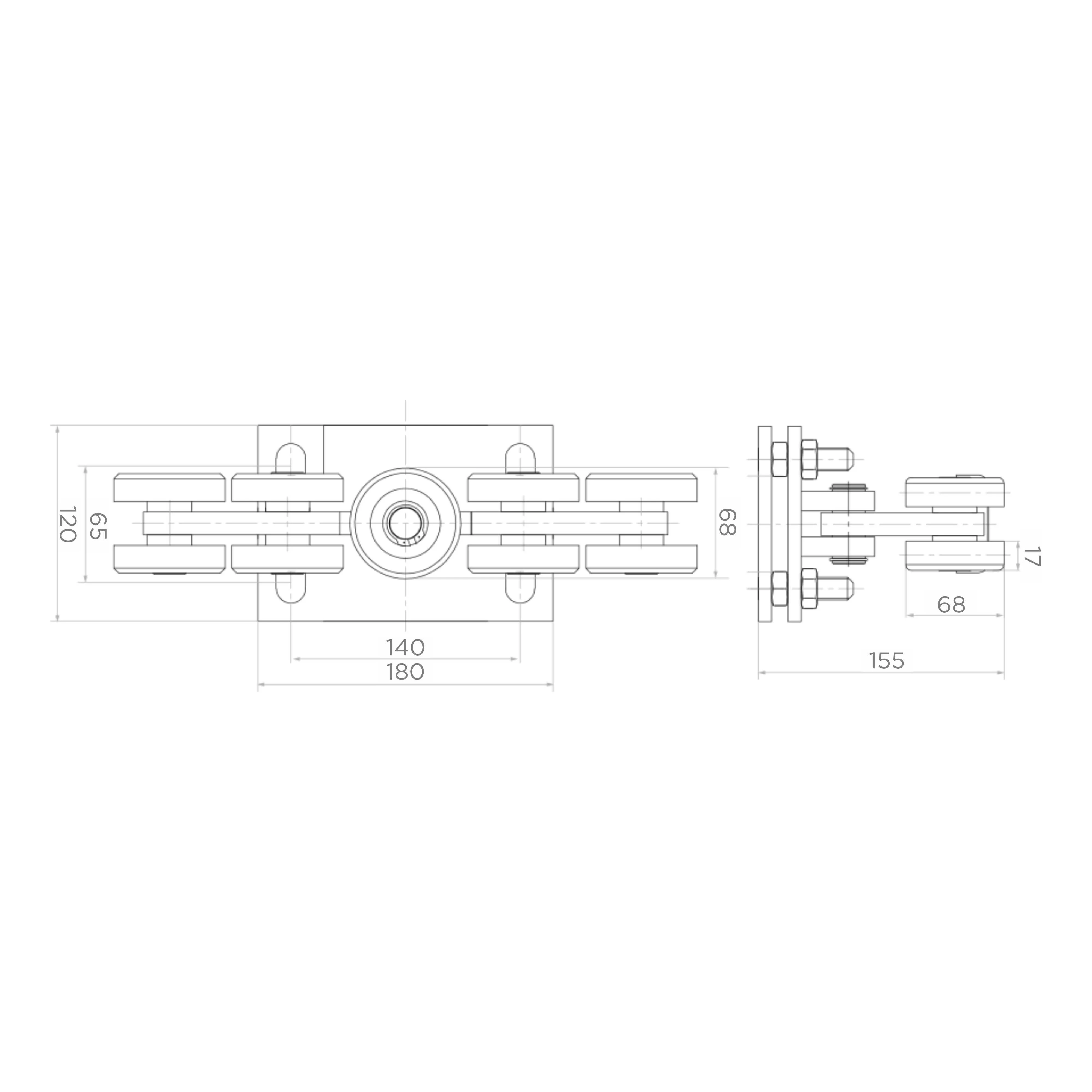

Dimensions du chariot de roulement :

• Largeur totale : 180 mm
• Largeur intérieure (écartement des galets) : 140 mm
• Hauteur totale : 120 mm
• Hauteur de l'axe des galets : 65 mm
• Profondeur (longueur latérale) : 155 mm
• Hauteur latérale des galets : 68 mm
• Épaisseur de la platine de montage : 17 mm
• Matériau des galets : acier
• Réglage en hauteur : par vis
• Charge maximale : 1000 kg

Butée d'entrée

La butée d'entrée en acier joue un rôle essentiel dans la stabilisation du portail après fermeture. En répartissant le poids du vantail sur un plus grand nombre de points d'appui, elle prolonge considérablement la durée de vie des chariots de roulement. La butée est équipée de deux galets de guidage en plastique qui dirigent précisément le portail lors de la fermeture. Sur la paroi arrière se trouvent deux orifices de montage ainsi qu'un amortisseur en caoutchouc atténuant les chocs.

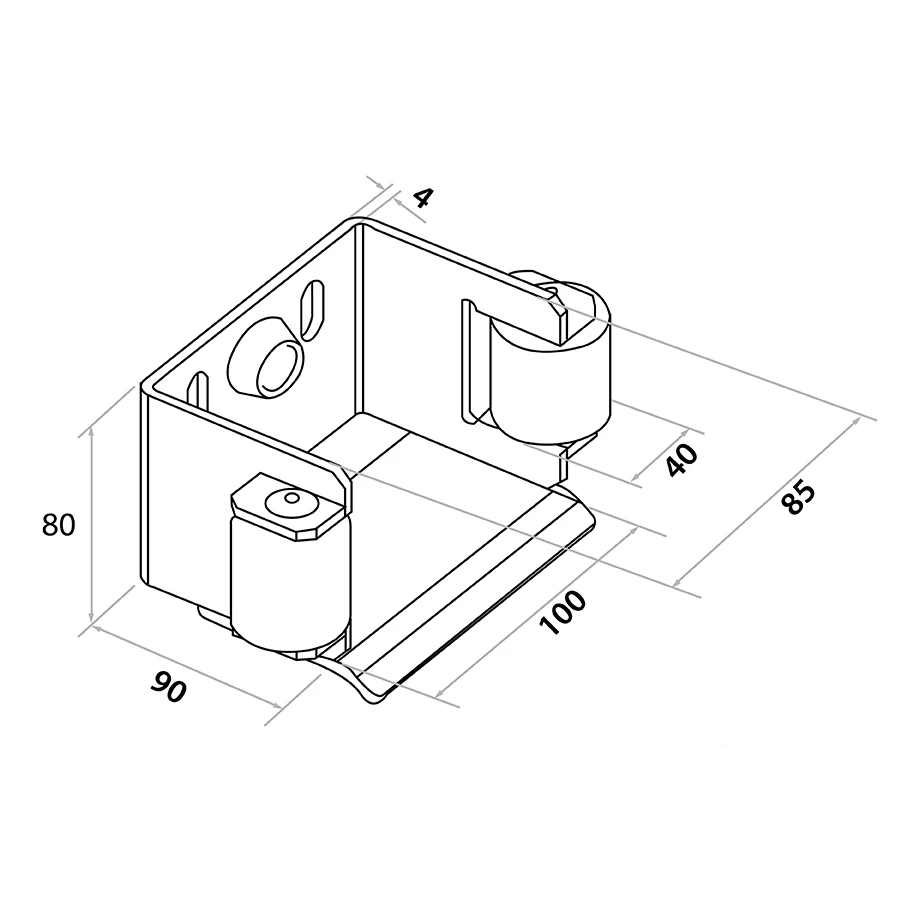

Dimensions de la butée d'entrée :

• Largeur de la base : 90 mm
• Hauteur du boîtier : 80 mm
• Hauteur totale : 85 mm
• Profondeur : 100 mm
• Largeur du guide-galets : 40 mm
• Épaisseur de paroi : 4 mm
• Largeur entre les galets de guidage : 88 mm
• Compatibilité avec le rail : 80×80 mm
• Galets de guidage : plastique

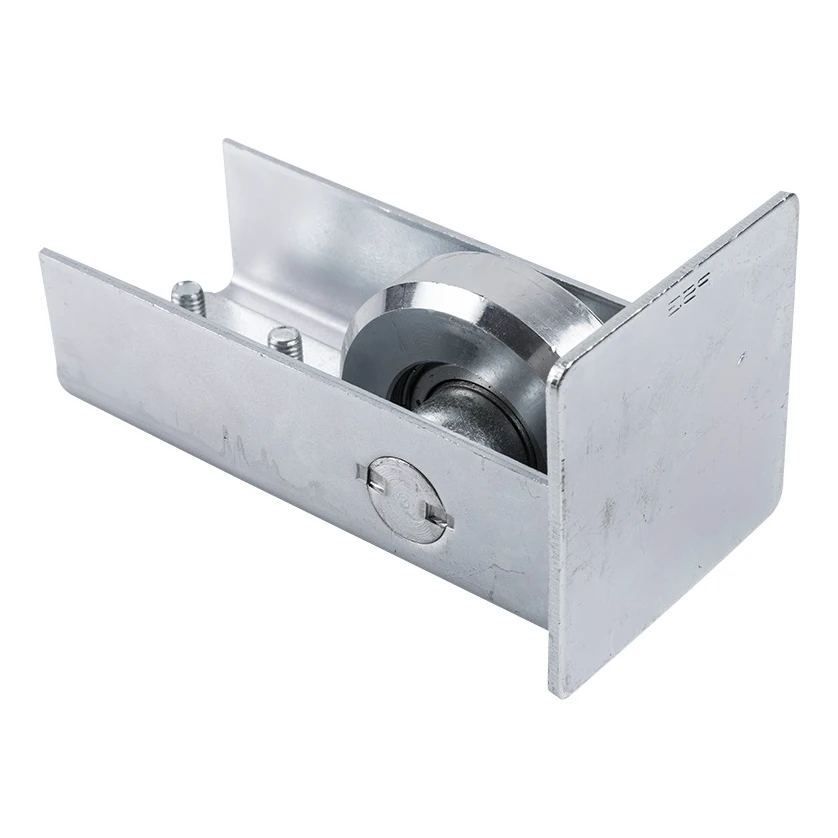

Galet d'entrée

Galet d'entrée en acier monté en début de rail du portail coulissant autoportant. Sa fonction principale est de prolonger la durée de vie des chariots de roulement en introduisant doucement le portail sur le guide. Il assure également une protection contre la neige et le verglas susceptibles de s'accumuler sur le rail et de perturber le fonctionnement du mécanisme. Des vis de montage sont incluses dans le kit. Le galet est compatible avec le rail 80×80×5 mm.

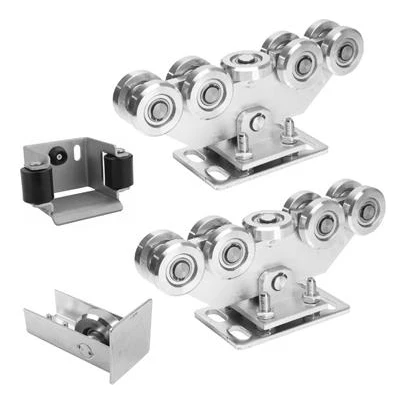

Contenu du kit

• Chariot de roulement 80 (9 galets) — 2 pcs
• Butée d'entrée — 1 pc
• Galet d'entrée — 1 pc
