Kit de chariots pour portail coulissant : 2× chariot (5 galets. métal) + accessoires

Aller aux commentaires sur les produits

Kit pour portails autoportants : 2 chariots de roulement 60.008.80 avec 5 galets métalliques, galet de butée 60.011.80 et support de butée 60.020. Rail 80×80×5 mm, capacité de charge 300–400 kg, finition galvanisée.

Voir la description complète
avec TVA sans TVA
Prix 69,32 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 80x80x5
  • Type de produit Pack / KIT avec accessoires
  • Charge max. [kg] 350
  • Matériau des galets Acier
  • Nombre de galets [szt.] 5
  • Construction du chariot Pivotante
  • Type de système de roulement Système à roulettes

Description

Pack de chariots roulants avec accessoires pour portails autoportants

Pack complet de chariots roulants avec accessoires de montage pour portails coulissants autoportants. Le kit contient tous les éléments essentiels nécessaires à la mise en service du portail — des chariots roulants au galet de guidage, en passant par le support de guidage. Ainsi, une seule commande couvre l'ensemble des besoins du montage, ce qui réduit les délais de réalisation et simplifie la logistique.

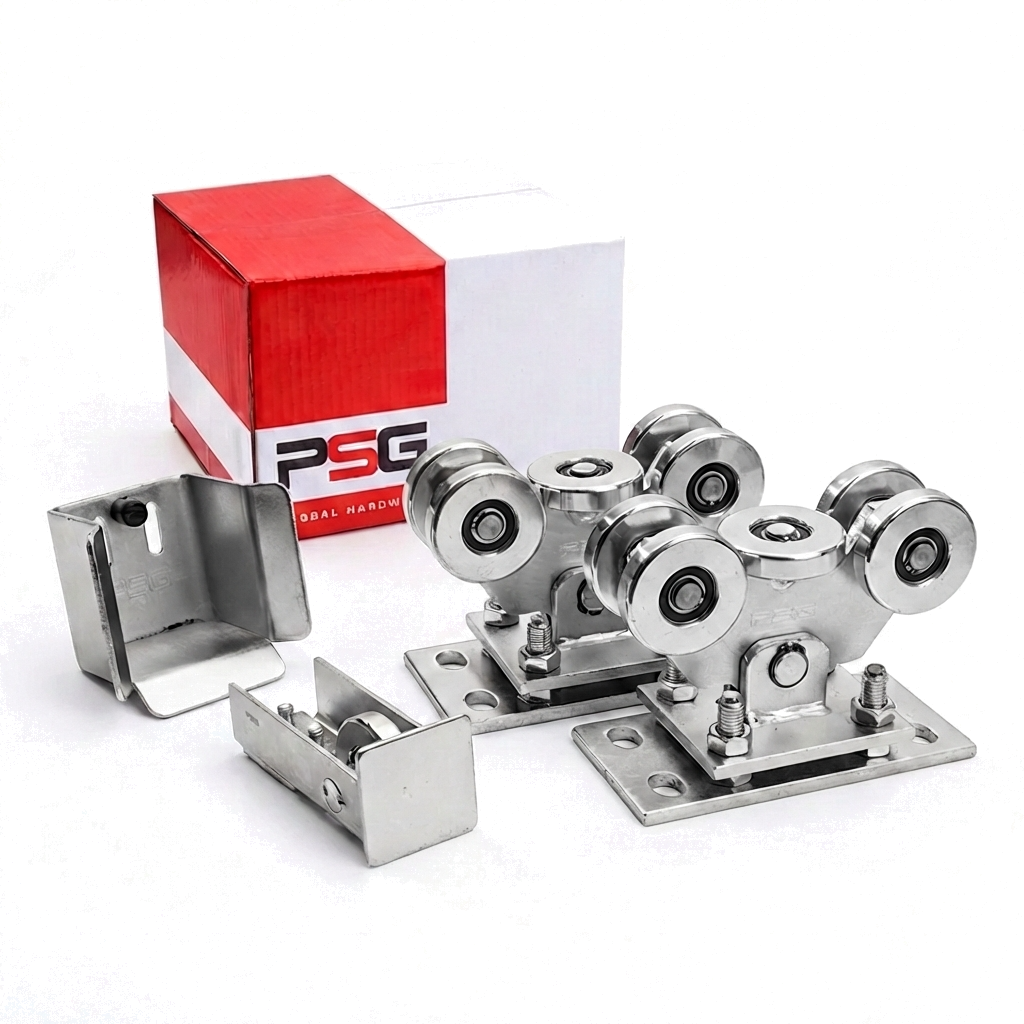

Pack de chariots roulants avec galet de guidage et support de guidage – contenu du kit
Pack de chariots roulants avec galet de guidage et support de guidage – contenu du kit

Contenu du kit :

  • Chariot roulant – 2 pcs
  • Galet de guidage avec embout – 1 pc
  • Support de guidage – 1 pc

Tous les éléments du kit sont galvanisés, ce qui garantit une haute résistance à la corrosion et une longue durée de vie en conditions extérieures.

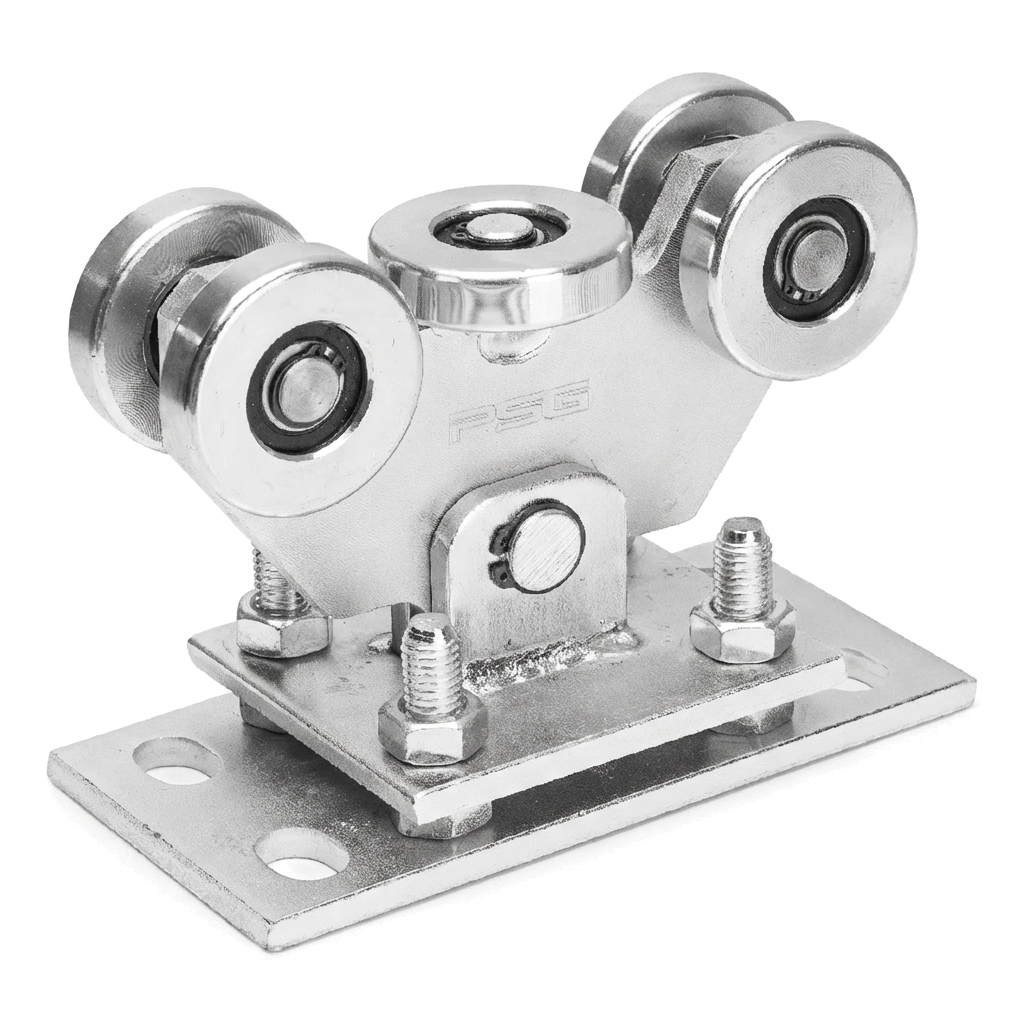

Chariot roulant avec 5 galets métalliques – vue de détail
Chariot roulant avec 5 galets métalliques – vue de détail

Le chariot est équipé de 5 galets métalliques, dont un galet horizontal stabilisant le guidage du portail. Construction oscillante — le chariot est relié à la platine par un pivot, ce qui lui permet de s'adapter automatiquement au rail du portail coulissant. Le réglage en hauteur s'effectue à l'aide de vis, permettant un positionnement précis du niveau du portail lors du montage.

Caractéristiques du chariot :

  • Nombre de galets : 5 (dont 1 galet horizontal)
  • Matériau des galets : métal
  • Rail compatible : 80×80×5 mm
  • Construction : oscillante (pivot rotatif)
  • Réglage en hauteur : par vis
  • Dimensions de la platine : 200 × 100 mm
  • Entraxe des trous de montage : 155 × 65 mm
  • Hauteur totale : 150 mm
  • Largeur des galets : 68 mm
  • Finition : galvanisé

L'entraxe correct des chariots dépend du poids du portail et de la longueur du portail en clair. Le tableau ci-dessous facilite la sélection :

Choix de l
Choix de l'entraxe des chariots

Les chariots prennent en charge des portails d'un poids de 300 kg à 400 kg pour une ouverture de 3,5 m à 5,5 m. Par exemple, pour un portail de 350 kg et une longueur en clair de 4,5 m, l'entraxe recommandé entre les chariots est de 2,10 m.

Le galet de guidage avec embout est monté à l'extrémité du rail du portail autoportant. L'embout remplit une fonction de protection — il empêche la neige et la glace de pénétrer à l'intérieur du rail. Les vis de montage sont incluses. Le galet est compatible avec le rail 80×80×5 mm.

Le support de guidage est un élément en acier fixé au poteau, dans lequel vient s'engager le galet de guidage lors de la fermeture du portail. La face arrière comporte deux trous de montage ainsi qu'un butoir en caoutchouc. Le support est compatible avec les rails 80×80×5 mm et 70×70×4 mm.

La coopération entre le galet de guidage et le support répartit le poids du portail sur un plus grand nombre d'éléments, stabilise le portail après fermeture et prolonge significativement la durée de vie des chariots roulants.

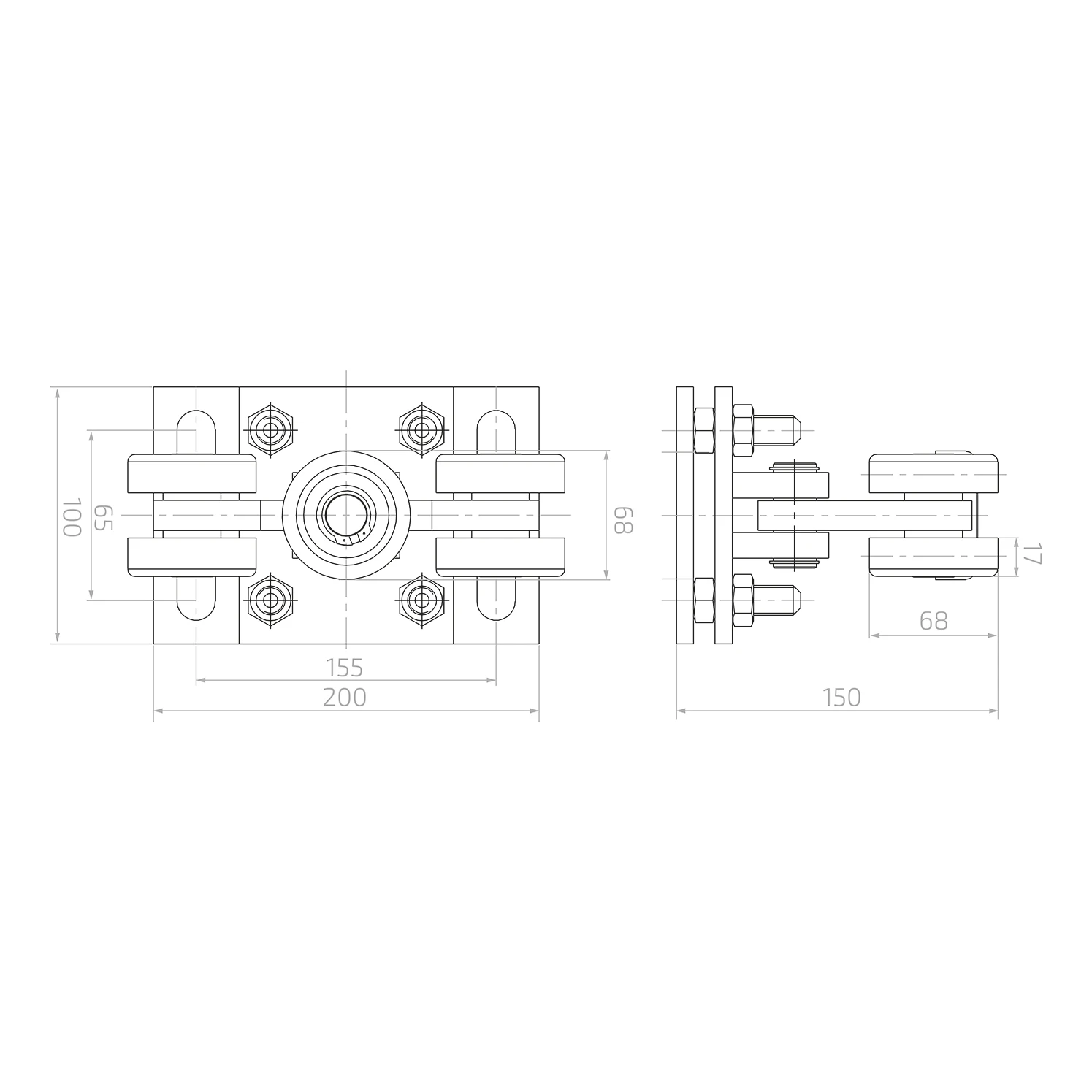

Dessin technique du chariot roulant avec dimensions
Dessin technique du chariot roulant avec dimensions

Dimensions hors-tout du chariot :

  • Longueur de la platine : 200 mm
  • Largeur de la platine : 100 mm
  • Entraxe des trous (long.) : 155 mm
  • Entraxe des trous (larg.) : 65 mm
  • Hauteur totale : 150 mm
  • Largeur de guidage des galets : 68 mm
  • Épaisseur de la platine : 17 mm

Poids total du kit : 13,66 kg. Volume de l'emballage : 10 710 cm³.
