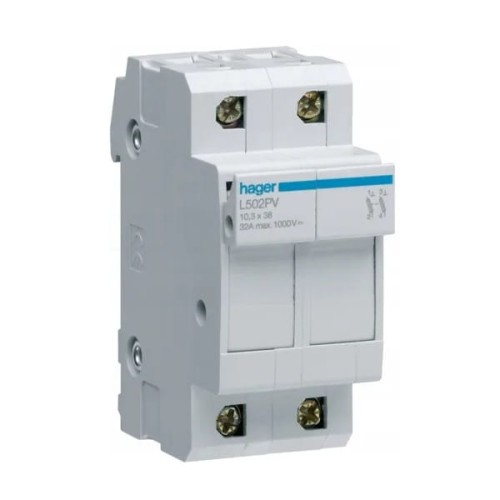

Hager Porte-fusible PV 2P 32A 10x38mm

Hager Base de fusible PV 2P 32A 10x38 mm GPV-401-45

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 0.131 kg

Prix / pcs.: 27,55 € 27.55

TTC 20%, hors frais de port

Prix net / pcs.: (22,96 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 50 Pièces
Paquet: 100 Pièces
Paquet: 200 Pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: HAGER

Code produit: GPV-401-45

recommander à un ami

Description

Hager Porte-fusible PV 2P 32A 10x38mm

Le porte-fusible PV 2P 32A 10x38 mm L502PV HAGER est adapté aux fusibles de dimensions 10 x 38 mm et assure une protection efficace pour les installations PV fonctionnant en configuration série.

L'appareil se caractérise par un courant nominal de 32 A et une tension nominale de coupure maximale de 690/1000 V DC, ce qui le rend approprié pour une utilisation dans des applications photovoltaïques avancées. Le porte-fusible Hager L502PV offre également un degré de protection IP20, ce qui signifie qu'il est protégé contre l'accès à ses parties dangereuses, telles que les mains ou les objets solides.

Construction

Paramètre	Valeur
Nombre de pôles	2 P
Configuration des pôles	2 P

Éléments de commande et indicateurs

Paramètre	Valeur
Indicateur optique	non

Caractéristiques électriques

Paramètre	Valeur
Tension nominale de coupure Ue (AC)	690 / 1000 V
Type de tension d'alimentation	DC
Fréquence	50/60 Hz

Tension

Paramètre	Valeur
Tension nominale d'isolement Ui	690 V
Tension nominale de service Un (DC)	1000 V

Courant

Paramètre	Valeur
Courant nominal In	32 A
Courant nominal de la cartouche fusible	[[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]]

Coefficient de correction du courant

Paramètre	Valeur
Coefficient de correction du courant admissible en assemblage > 10 phases	0,7
Coefficient de correction du courant admissible pour 1-3 phases côte à côte	1
Coefficient de correction du courant admissible pour 4-6 phases côte à côte	0,9
Coefficient de correction du courant admissible pour 7-9 phases côte à côte	0,85
Coefficient de correction du courant admissible au-dessus de 40°C	0,9
Coefficient de correction du courant admissible au-dessus de 50°C	0,8
Coefficient de correction du courant admissible au-dessus de 20°C	1

Données techniques

Paramètre	Valeur
Coefficient de correction du courant admissible au-dessus de 30°C	0,95

Fusible

Paramètre	Valeur
Caractéristique du fusible	gPV
Dimensions de la cartouche fusible	10,3 x 38

Fréquence

Paramètre	Valeur
Fréquence (plage selon ETIM)	50 à 60 Hz

Puissance

Paramètre	Valeur
Pertes de puissance totales pour le courant nominal	2,2 W

Endurance

Paramètre	Valeur
Endurance électrique (nombre de cycles)	2000
Endurance mécanique (nombre de cycles)	4000

Dimensions

Paramètre	Valeur
Profondeur du produit	75 mm
Hauteur du produit	77 mm
Largeur du produit	35 mm

Installation / Montage

Paramètre	Valeur
Couple de serrage	2 Nm

Raccordement

Paramètre	Valeur
Section de conducteur souple (câble) dans la borne	0,75 / 10 mm
Section de conducteur rigide (fil) dans la borne	1 / 16 mm

Norme

Paramètre	Valeur
Directive européenne DEEE	applicable

Sécurité

Paramètre	Valeur
Degré de protection	IP20

Conditions d'utilisation

Paramètre	Valeur
Température de fonctionnement	-25 à 50 °C
Degré de pollution selon IEC 60664 / IEC 60947-2	3
Température de stockage/transport	-25 à 80 °C

Température

Paramètre	Valeur
Température d'étalonnage	30 °C
