Fixation verticale pour verre 12-17,52 mm spigot fi 48 mm H=182 mm AISI 304 satiné

Aller aux commentaires sur les produits

Support vertical spigot à base ronde ø48 mm en acier inoxydable AISI 304 finition satin, pour verre 12–17,52 mm, H=182 mm, fixation par vis M8.

Voir la description complète
avec TVA sans TVA
Prix 24,80 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] uchwyty-do-szkla-podlogowe-spigot #126

  • Matériau AISI 304
  • Finition Satiné
  • Système de montage 48,3 mm
  • Épaisseur du verre [mm] 12-17,52

Description

Support de verre spigot rond ø48 mm acier inoxydable AISI 304 satiné

Support vertical de verre de type spigot à embase ronde — élément fiable pour la fixation de garde-corps et de panneaux en verre. Fabriqué en acier inoxydable AISI 304 avec une finition satinée, il offre durabilité et résistance à la corrosion, aussi bien en intérieur qu'en extérieur. Le support se fixe directement au sol par vissage et assure la stabilité ainsi que la sécurité de l'ensemble de la structure vitrée.

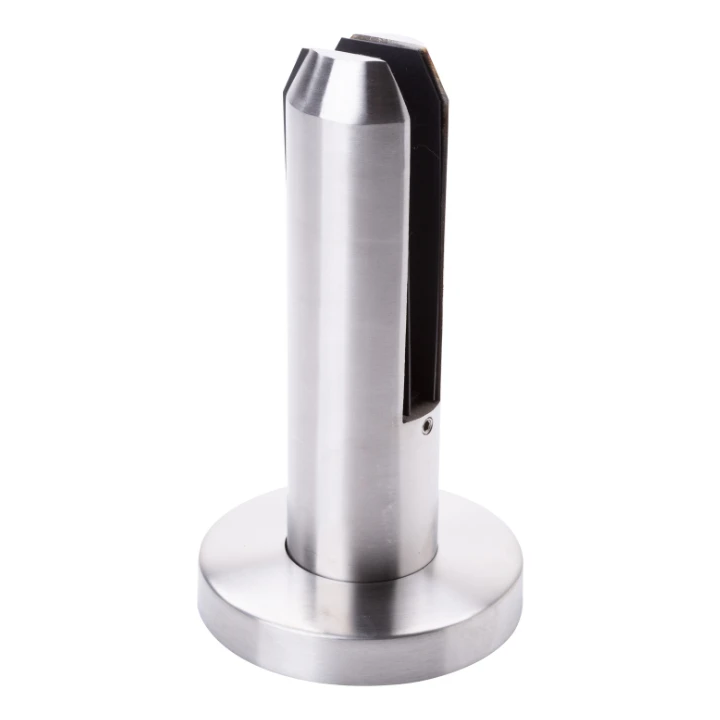

Support de verre spigot rond en acier inoxydable avec cache-vis – vue générale
Support de verre spigot rond en acier inoxydable avec cache-vis – vue générale

Caractéristiques principales du produit

  • Matériau : acier inoxydable AISI 304 — haute résistance à la corrosion
  • Finition de surface : satiné — aspect mat et esthétique
  • Compatibilité avec verre d'épaisseur : de 12 à 17,52 mm
  • Hauteur totale (H) : 182 mm
  • Diamètre du corps : ø48 mm
  • Mode de fixation : vissé au support (vis DIN 7991 filetage M8 recommandées)
  • Fourni avec : cache-vis dissimulant la fixation
  • Poids : 1,2 kg

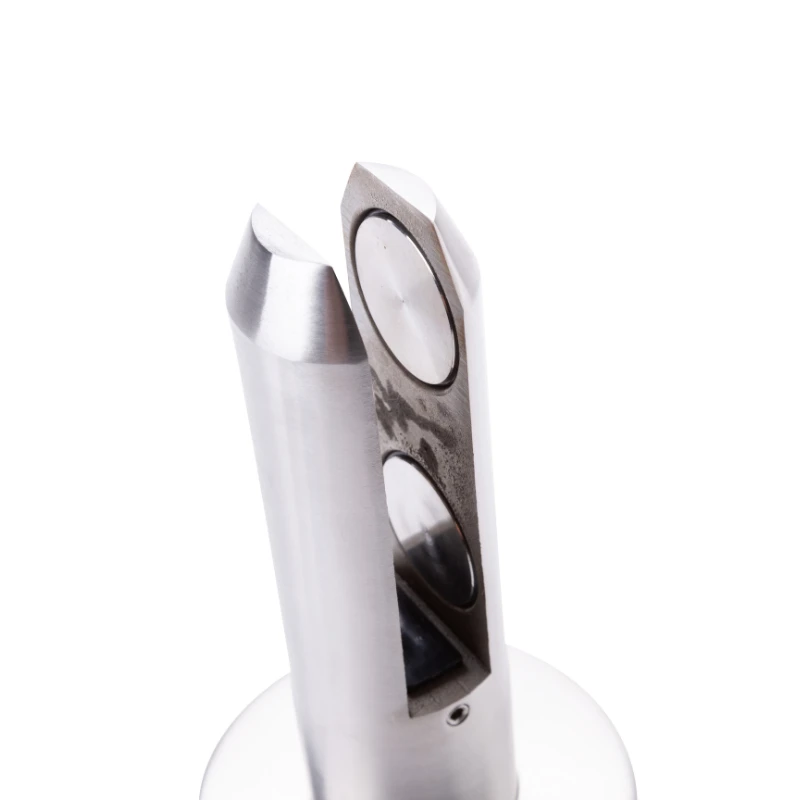

Gros plan sur les mâchoires du support spigot avec la fente pour le verre
Gros plan sur les mâchoires du support spigot avec la fente pour le verre

Construction et montage

La partie supérieure du support est équipée d'une tige fendue avec deux mâchoires de serrage, entre lesquelles le panneau de verre est inséré. À l'intérieur de la fente se trouvent des joints en caoutchouc qui maintiennent fermement le verre et le protègent contre les rayures. La construction transfère ainsi efficacement les charges et garantit la sécurité d'utilisation.

L'embase ronde de fixation dispose de 4 trous de montage d'un diamètre de ø11 mm répartis sur un cercle d'entraxe de 76 mm, permettant une fixation sûre et symétrique au support. Le cache-vis fourni dans le kit recouvre les têtes de vis pour un rendu élégant et soigné.

Dimensions et spécifications techniques

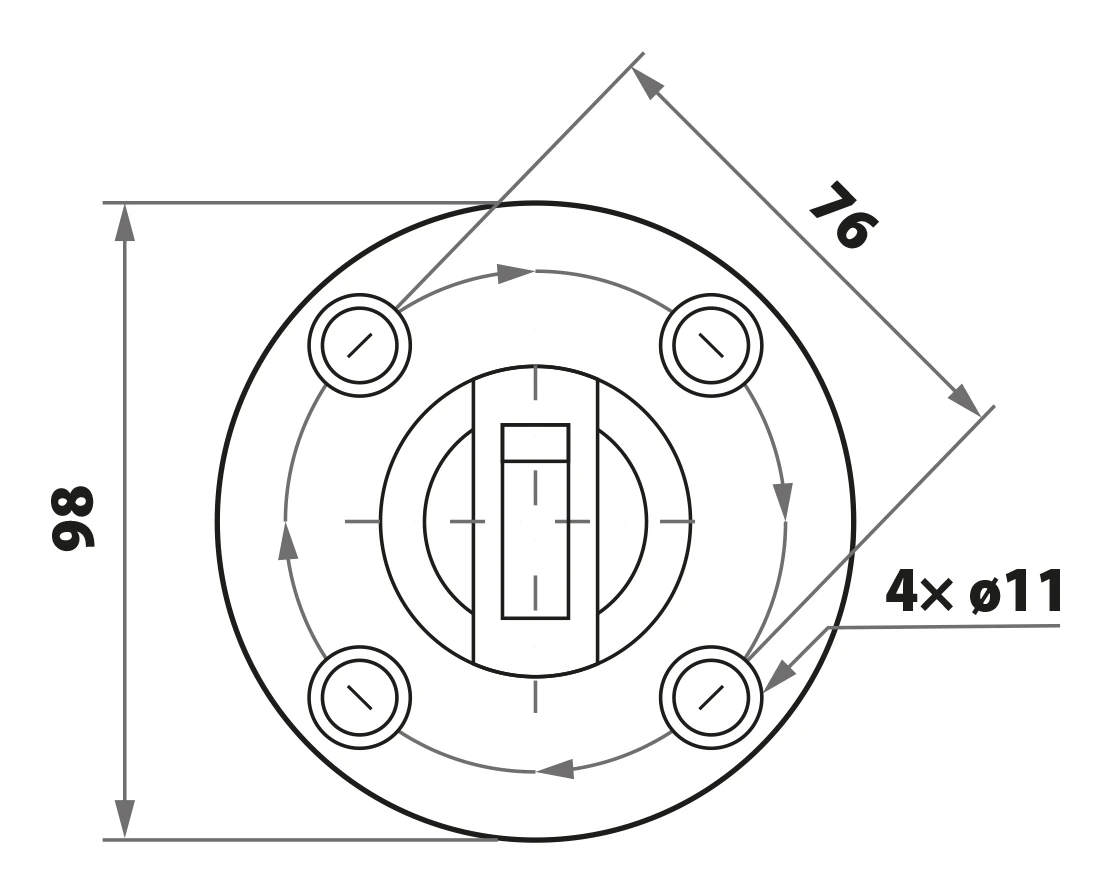

Dessin technique – vue de dessus de l
Dessin technique – vue de dessus de l'embase du support spigot avec dimensions

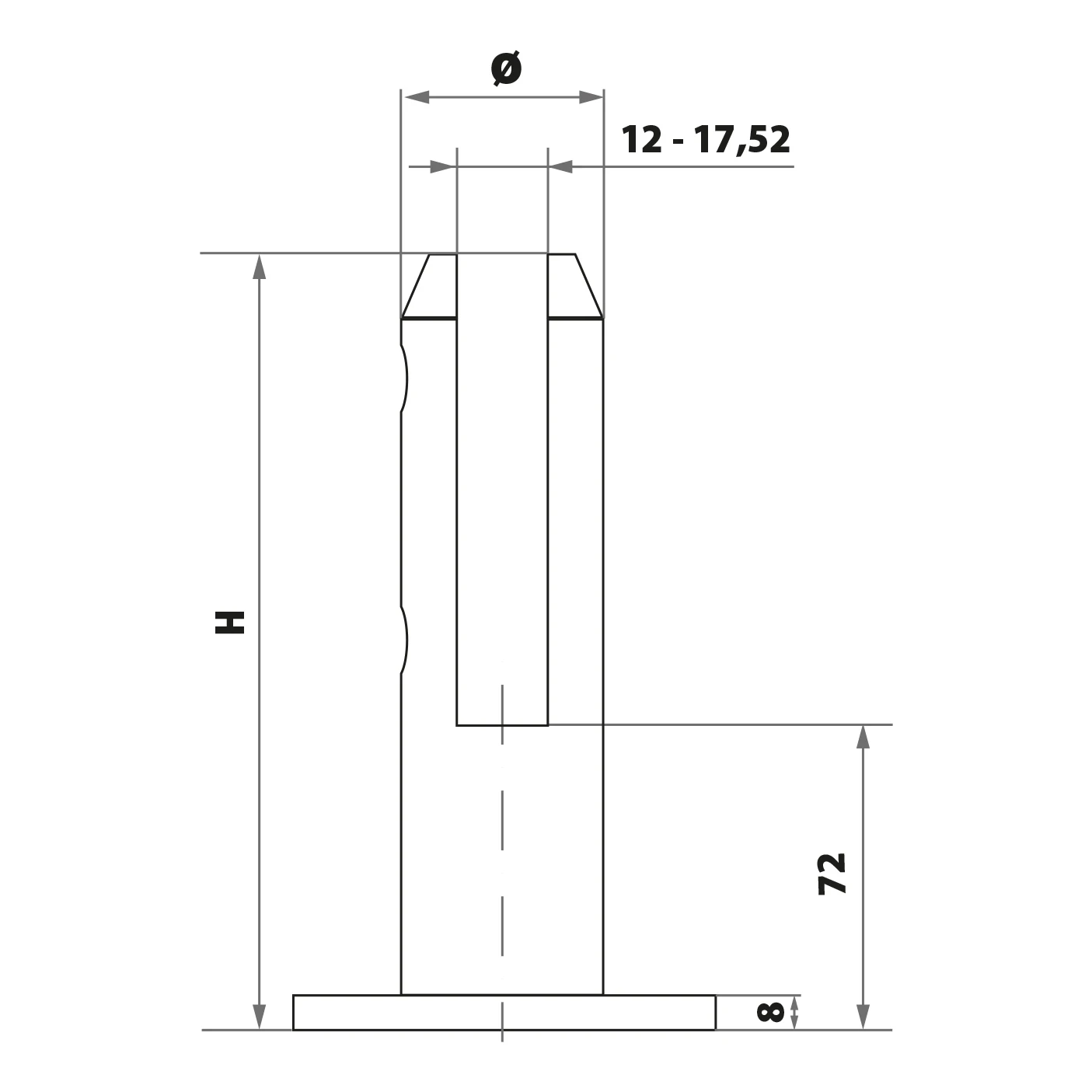

Dessin technique – coupe latérale du support spigot avec dimensions
Dessin technique – coupe latérale du support spigot avec dimensions
  • Hauteur totale (H) : 182 mm
  • Diamètre du corps (ø) : 48 mm
  • Diamètre de l'embase : ø98 mm
  • Épaisseur de l'embase : 8 mm
  • Entraxe des trous de montage (PCD) : 76 mm
  • Nombre de trous de montage : 4 × ø11 mm
  • Profondeur d'insertion du verre : 72 mm (du bord inférieur de l'embase au fond de la fente)
  • Plage d'épaisseur du verre : 12 – 17,52 mm
  • Type de vis recommandé : DIN 7991, filetage M8

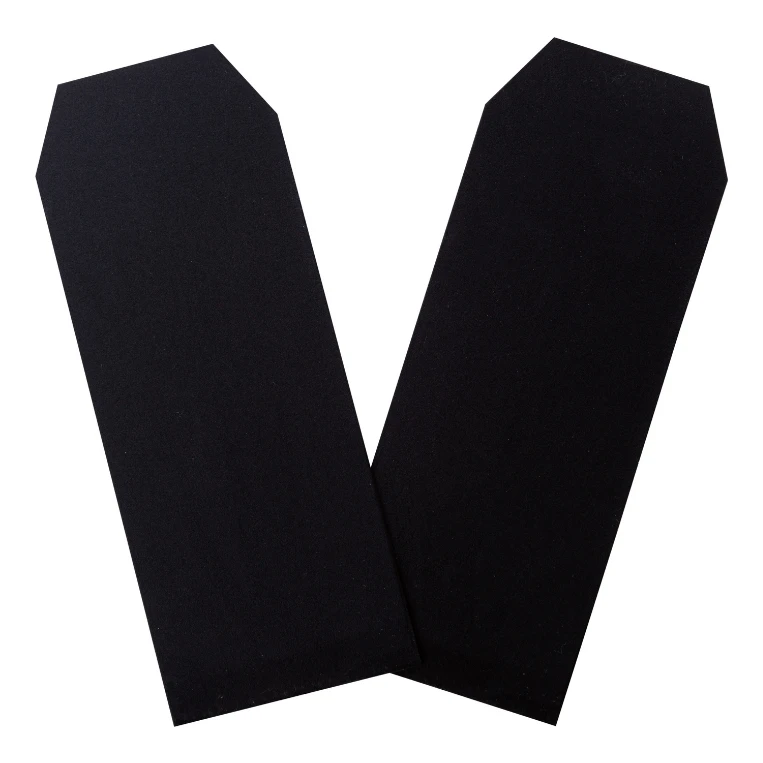

Joints en caoutchouc pour support spigot – protection et stabilisation du verre
Joints en caoutchouc pour support spigot – protection et stabilisation du verre

Joints inclus dans le kit

Le kit comprend deux joints en caoutchouc (inserts) à placer de chaque côté du panneau de verre à l'intérieur de la fente de serrage. Les joints amortissent la pression des mâchoires sur le verre, préviennent les fissures et éliminent les jeux. Grâce à leur profil universel, le support est compatible avec du verre d'une épaisseur allant de 12 mm (verre trempé simple) à 17,52 mm (verre feuilleté VSG). Cela permet d'utiliser le support aussi bien pour des garde-corps intérieurs qu'extérieurs.
