Fixation pour verre 8-21,52mm double fi 50/M10 L=170mm AISI 304 satiné

Aller aux commentaires sur les produits

Support ponctuel double pour verre fi 50 mm, longueur 170 mm, entraxe 120 mm. Acier AISI 304 satiné, épaisseur de verre 8–21,52 mm, filetage M10.

Voir la description complète
avec TVA sans TVA
Prix 11,96 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

Disponibilité:
Temporairement indisponible
Non disponible

Caractéristiques du produit

[PIM] uchwyty-do-szkla-punktowe #125

  • Matériau AISI 304
  • Finition Satiné
  • Système de montage Plat
  • Épaisseur du verre [mm] 8-21,52

Description

Support double pour verre fi 50 mm L=170 mm – acier inoxydable AISI 304 satiné

Support ponctuel double pour verre d'un diamètre de fi 50 mm et d'une longueur de 170 mm, conçu pour la fixation de panneaux en verre d'une épaisseur de 8 à 21,52 mm dans des garde-corps en inox. Il assure la rigidité de la structure et une stabilisation efficace des remplissages en verre, tout en préservant une esthétique moderne et minimaliste.

Le support est fabriqué en acier inoxydable AISI 304 avec une finition satinée, garantissant une haute résistance à la corrosion ainsi qu'un aspect élégant et discret. La construction à deux points de fixation sur une platine commune — espacés d'axe en axe de 120 mm — assure une répartition uniforme des charges et un maintien sûr du panneau en verre.

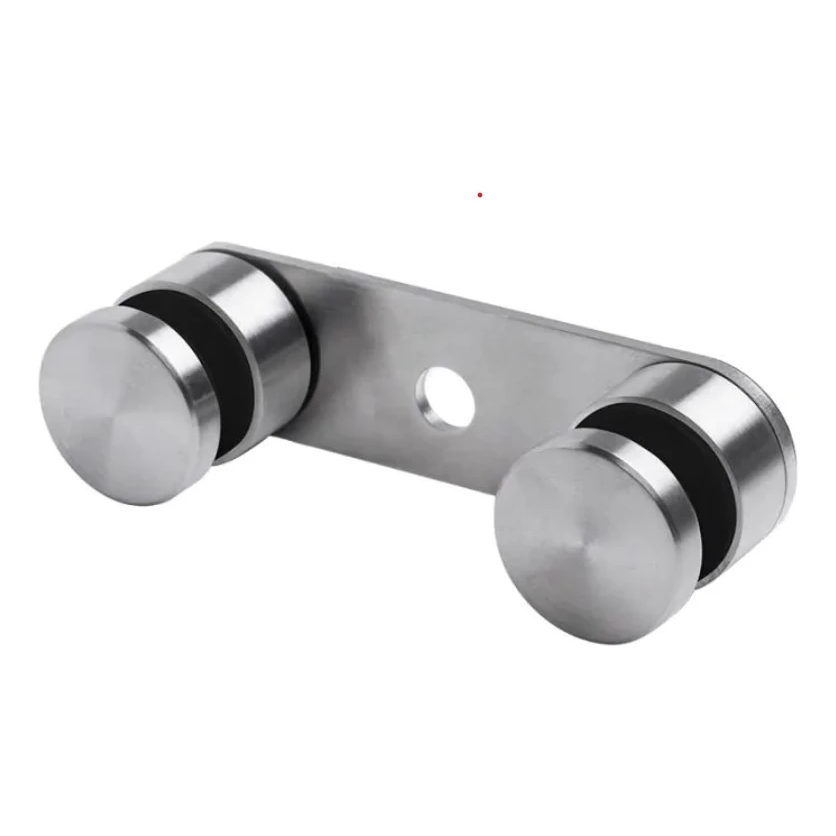

Support ponctuel double pour verre fi 50 mm en acier inoxydable avec finition satinée
Support ponctuel double pour verre fi 50 mm en acier inoxydable avec finition satinée

Application et montage

Les supports ponctuels pour verre sont couramment utilisés dans les garde-corps en verre, qui se distinguent par leur haute esthétique et leur utilisation maximale de la lumière naturelle. Le support est doté d'un orifice de montage central d'un diamètre de ø11 mm et d'un filetage M10, permettant une fixation stable à la structure porteuse. Les vis à six pans creux permettent un réglage précis du serrage du verre sans démontage complet du support — ce qui accélère considérablement les travaux de pose et facilite les éventuelles corrections sur chantier.

Le support nécessite l'utilisation de joints en caoutchouc, à sélectionner en fonction de l'épaisseur du verre à monter. Les joints sont disponibles en tant qu'accessoires séparés — l'installateur peut ainsi adapter librement l'ensemble à l'épaisseur exacte du panneau dans la plage 8–21,52 mm.

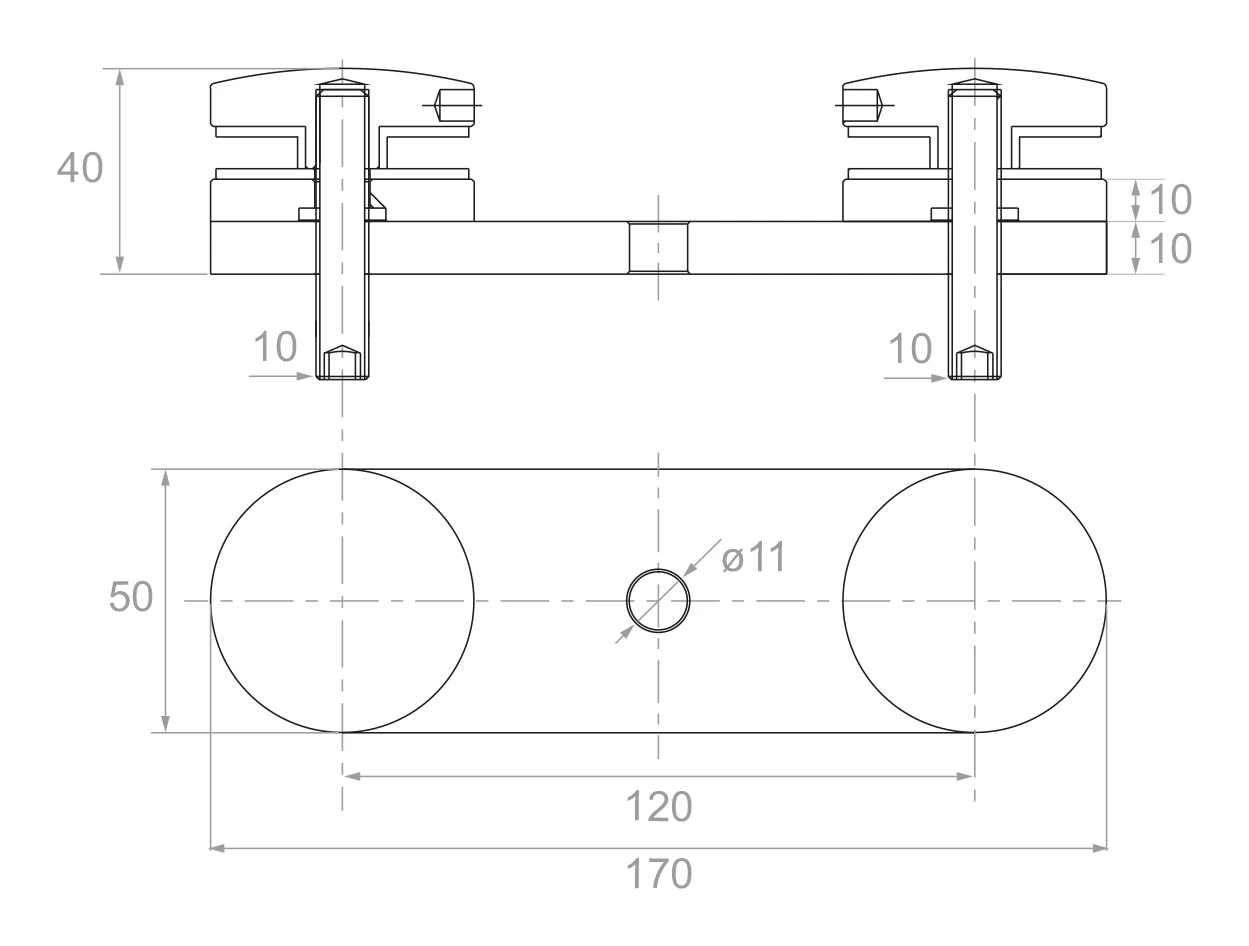

Dessin dimensionnel du support double pour verre – vue de face et de dessus avec cotations
Dessin dimensionnel du support double pour verre – vue de face et de dessus avec cotations

Dimensions et caractéristiques techniques

  • Matériau : acier inoxydable AISI 304
  • Finition : satinée
  • Longueur totale : 170 mm
  • Diamètre des disques de serrage : fi 50 mm
  • Entraxe des supports : 120 mm
  • Hauteur totale : 40 mm
  • Épaisseur de la platine : 10 mm
  • Fente pour le verre : 10 mm
  • Diamètre de l'orifice central : ø11 mm
  • Filetage de fixation : M10
  • Épaisseur du verre à monter : 8–21,52 mm
  • Type : universel
  • Poids : 1,17 kg
  • EAN : 5903313205610

Principaux avantages pour l'installateur

  • Double point de fixation sur un seul élément — pose plus rapide et moins de perçages dans la structure porteuse
  • Réglage du serrage par vis à six pans creux sans démontage — confort et précision sur chantier
  • Large plage d'épaisseur de verre (8–21,52 mm) — polyvalence d'utilisation pour différents projets
  • Acier AISI 304 satiné — durabilité, résistance à la corrosion et aspect élégant
  • Joints sélectionnés séparément — adaptation flexible à l'épaisseur exacte du panneau
