Fixation pour verre 8-10 mm 60x60x28 mm AISI 304. système plat, satiné

Aller aux commentaires sur les produits

Support latéral central 60×60×28 mm en acier AISI 304 finition satin, pour verre 8–10,38 mm, orifice de montage Ø8,5 mm, vis à six pans creux A4-70.

Voir la description complète
avec TVA sans TVA
Prix 5,83 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] uchwyty-do-szkla #124

  • Matériau AISI 316
  • Finition Satiné
  • Système de montage Plat
  • Épaisseur du verre [mm] 8-10,38

Description

Fixation pour verre 60×60×28 centrale – acier AISI 304, fixation latérale

Fixation centrale pour verre 60×60×28 mm à montage latéral — solution robuste pour l'installation de panneaux en verre d'une épaisseur de 8 à 10,38 mm dans les garde-corps, cloisons et aménagements intérieurs. Fabriquée en acier inoxydable AISI 304 avec finition satin, elle offre une haute résistance à la corrosion et un aspect élégant et moderne.

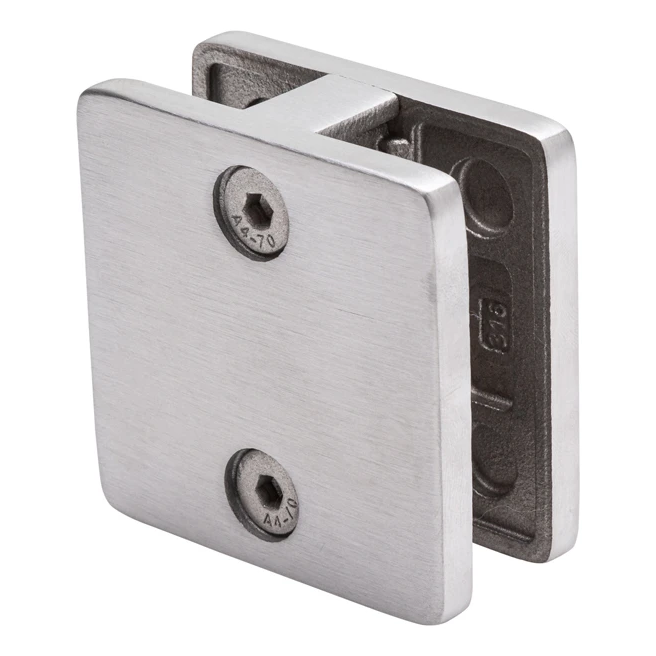

Fixation pour verre 60×60×28 mm – vue côté vis à six pans creux
Fixation pour verre 60×60×28 mm – vue côté vis à six pans creux

Cette fixation est conçue pour un montage latéral sur surfaces planes. Elle se compose de deux demi-coques serrant le vitrage, assemblées par des vis à six pans creux A4-70, permettant un réglage précis de la pression sans démontage complet de la fixation. L'orifice de montage central assure une fixation fiable à la structure porteuse.

Utilisation et limitations

Cette fixation est principalement destinée à un usage intérieur. Pour les garde-corps extérieurs, l'utilisation de supports supplémentaires maintenant le vitrage est requise, ou le recours à une fixation de la série K2, qui dispose d'un dispositif anti-extraction intégré.

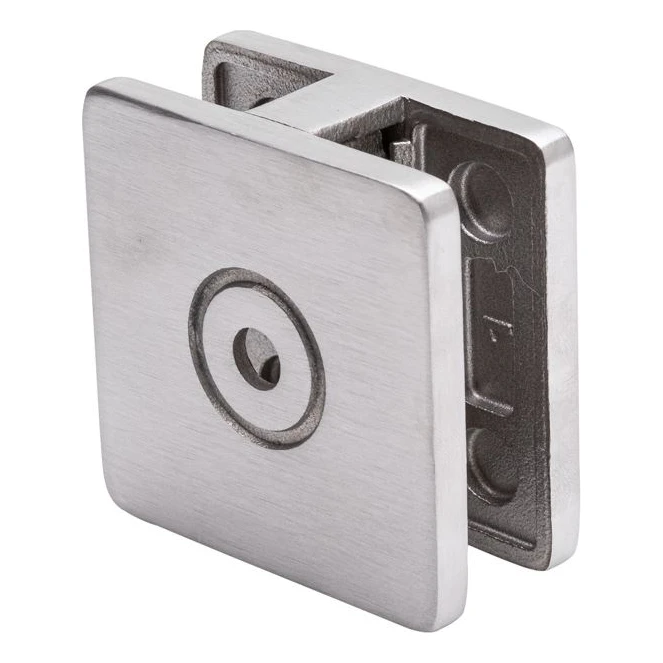

Fixation pour verre 60×60×28 mm – vue côté orifice de montage
Fixation pour verre 60×60×28 mm – vue côté orifice de montage

Dimensions et caractéristiques techniques

  • Dimensions extérieures (L × H × P) : 60 × 60 × 28 mm
  • Fente pour verre (a) : 23 mm
  • Épaisseur du verre à monter : 8–10,38 mm
  • Diamètre de l'orifice de montage : Ø 8,5 mm
  • Diamètre du lamage : Ø 16 mm / Ø 20 mm
  • Matériau : acier inoxydable AISI 304
  • Vis : à six pans creux A4-70 (inoxydables)
  • Finition : satin
  • Destination : surface plane
  • Type de fixation : latérale, centrale
  • Poids : 0,33 kg
  • Volume : 56,7 cm³

Plans dimensionnels

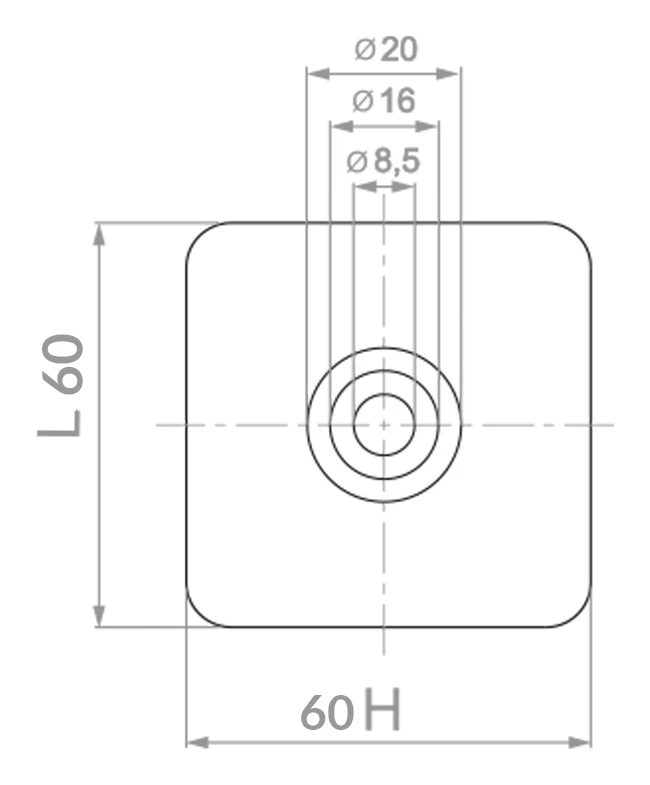

Plan dimensionnel de la fixation pour verre – vue de face, dimensions 60×60 mm, orifices Ø8,5/Ø16/Ø20
Plan dimensionnel de la fixation pour verre – vue de face, dimensions 60×60 mm, orifices Ø8,5/Ø16/Ø20

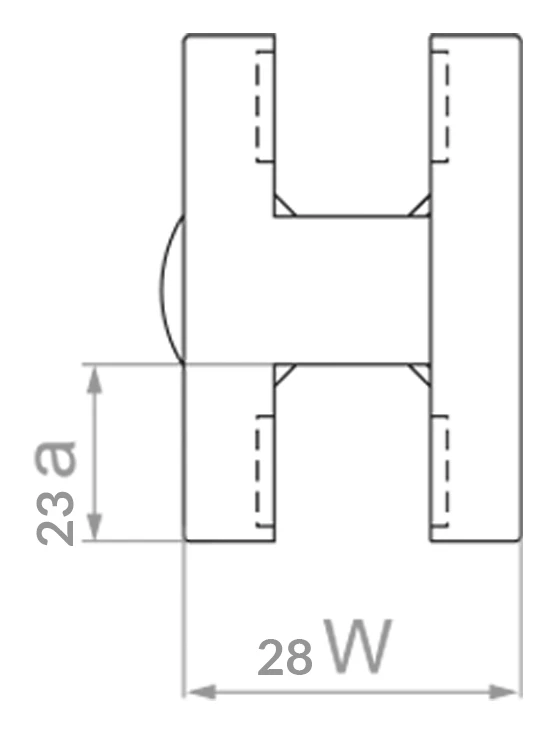

Plan dimensionnel de la fixation pour verre – vue de côté, largeur 28 mm, fente pour verre 23 mm
Plan dimensionnel de la fixation pour verre – vue de côté, largeur 28 mm, fente pour verre 23 mm

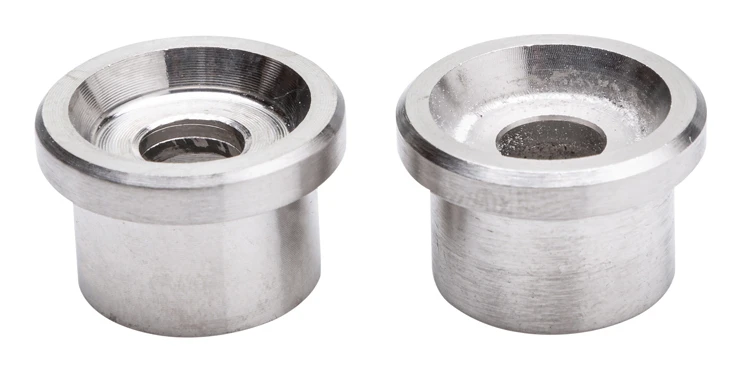

Entretoises en acier inoxydable fournies avec la fixation
Entretoises en acier inoxydable fournies avec la fixation

Joints en caoutchouc — accessoires indispensables

Pour un montage correct de la fixation, deux jeux de joints en caoutchouc spéciaux sont nécessaires, à sélectionner en fonction de l'épaisseur du vitrage à installer. Les joints protègent le panneau de tout contact direct avec l'acier, éliminant le risque de fissures et assurant une pression uniforme. Les joints sont disponibles en tant qu'accessoires séparés — pensez à les commander en même temps que la fixation.

Schémas de montage

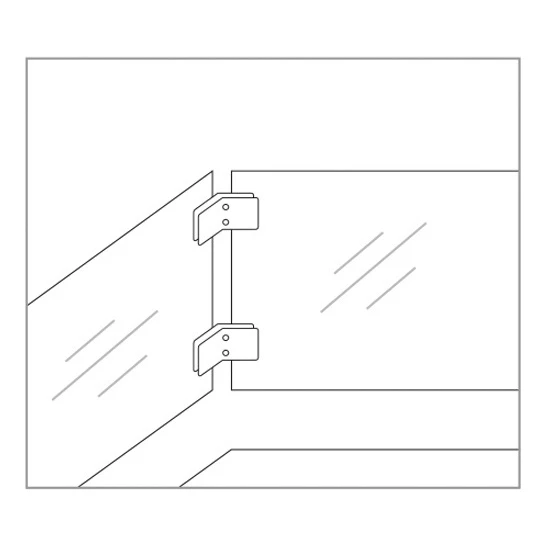

Schéma de montage de la fixation pour verre – fixation latérale en angle
Schéma de montage de la fixation pour verre – fixation latérale en angle

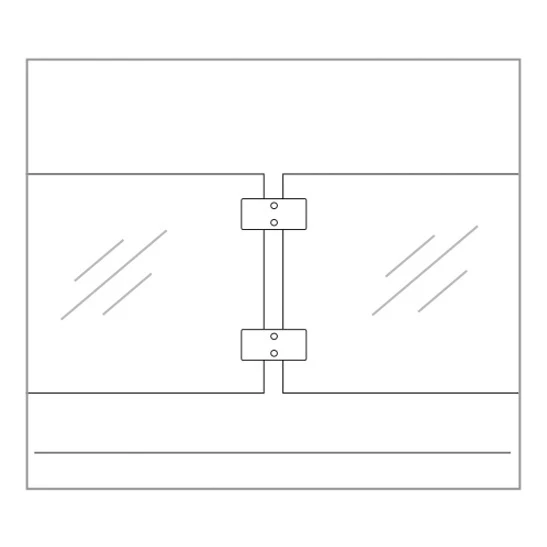

Schéma de montage de la fixation pour verre – fixation latérale sur surface plane
Schéma de montage de la fixation pour verre – fixation latérale sur surface plane

Les schémas ci-dessus illustrent les utilisations typiques de la fixation : montage sur le bord d'une cloison (angle) et montage sur une surface latérale plane. Dans les deux cas, la fixation assure un maintien stable du panneau en verre tout en conservant un aspect esthétique et minimaliste.
