Fixation ponctuelle verre 8-16,76mm fi 48/26/M10x38 sur clé Allen AISI304 satin système plat
Donnez votre avis sur le produit
Fixation ponctuelle ronde fi 48 mm en acier inoxydable AISI 304 avec finition satinée pour la fixation de verre d'épaisseur 8-16,76 mm dans les balustrades. Système plat avec filetage M10, réglage de position par trou oblong 21,5×12 mm.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 000-570
Caractéristiques du produit
[PIM] uchwyty-do-szkla-punktowe #125
- Matériau AISI 304
- Finition Satiné
- Système de montage Plat
- Épaisseur du verre [mm] 8-16,76
Description

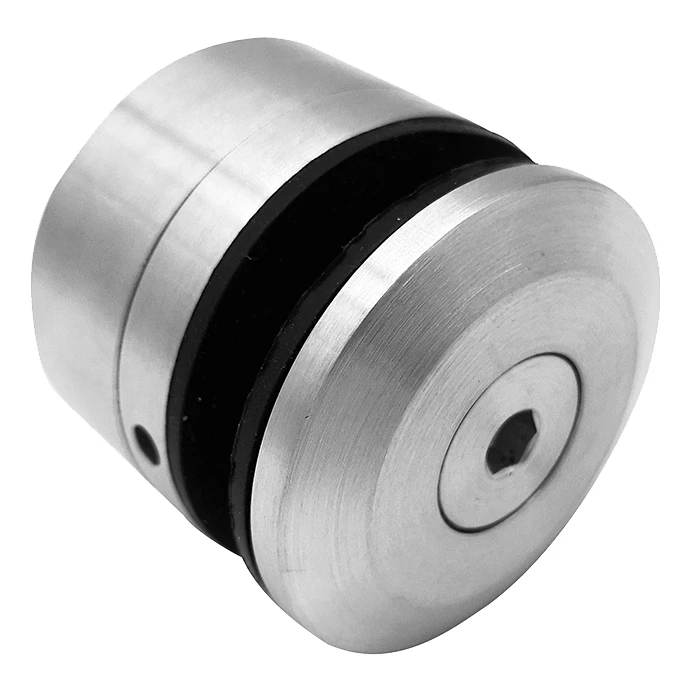

Fixation ponctuelle pour verre fi 48 mm AISI 304 satiné – système plat
Fixation ponctuelle ronde fi 48 mm pour la fixation de verre dans les balustrades inoxydables — destinée au montage sur surfaces planes. Fabriquée en acier inoxydable AISI 304 avec finition satinée, ce qui assure une haute résistance à la corrosion ainsi qu'un aspect esthétique et sobre. La fixation accepte les verres d'une épaisseur de 8 à 16,76 mm, ce qui la rend adaptée aussi bien aux balustrades avec verres trempés qu'avec verres feuilletés.

Construction et montage
La fixation possède une construction en deux parties avec des joints en caoutchouc protégeant le verre contre les dommages mécaniques et assurant une fixation stable et sans jeu. Le montage s'effectue sur clé Allen, ce qui facilite le serrage précis et permet une installation rapide sans outils spécialisés. L'élément de fixation est équipé d'un filetage M10, servant à la connexion avec l'ancre installée dans la structure porteuse. Le trou oblong central de dimensions 21,5 × 12 mm permet le réglage de la position de la fixation pendant le montage, ce qui est particulièrement utile pour l'alignement vertical des panneaux de verre.

Dimensions et spécifications techniques
- Diamètre extérieur : fi 48 mm
- Filetage de fixation : M10
- Longueur de la tige filetée : 38 mm
- Épaisseur du verre : 8–16,76 mm
- Trou requis dans le verre : fi 20 mm
- Trou oblong (réglage) : 21,5 × 12 mm
- Épaisseur de la base : 3 mm
- Profondeur de la partie cylindrique : 10 mm
- Profondeur du gradin intérieur : 5 mm
- Matériau : acier inoxydable AISI 304
- Finition de surface : satiné
- Système de montage : plat (flat)
- Poids : 0,42 kg
- Volume : 281,25 cm³
Application
La fixation est destinée principalement aux balustrades vitrées montées sur des surfaces planes — poteaux, murs, profilés en acier. Grâce à la gamme universelle d'épaisseurs de verre (8–16,76 mm), elle peut être utilisée avec des verres trempés monocouches ainsi qu'avec des verres feuilletés multicouches (par ex. 2×8,38 mm = 16,76 mm). La finition satinée s'harmonise parfaitement avec les autres éléments des balustrades en acier inoxydable brossé, conservant un aspect cohérent de l'ensemble de l'installation.
