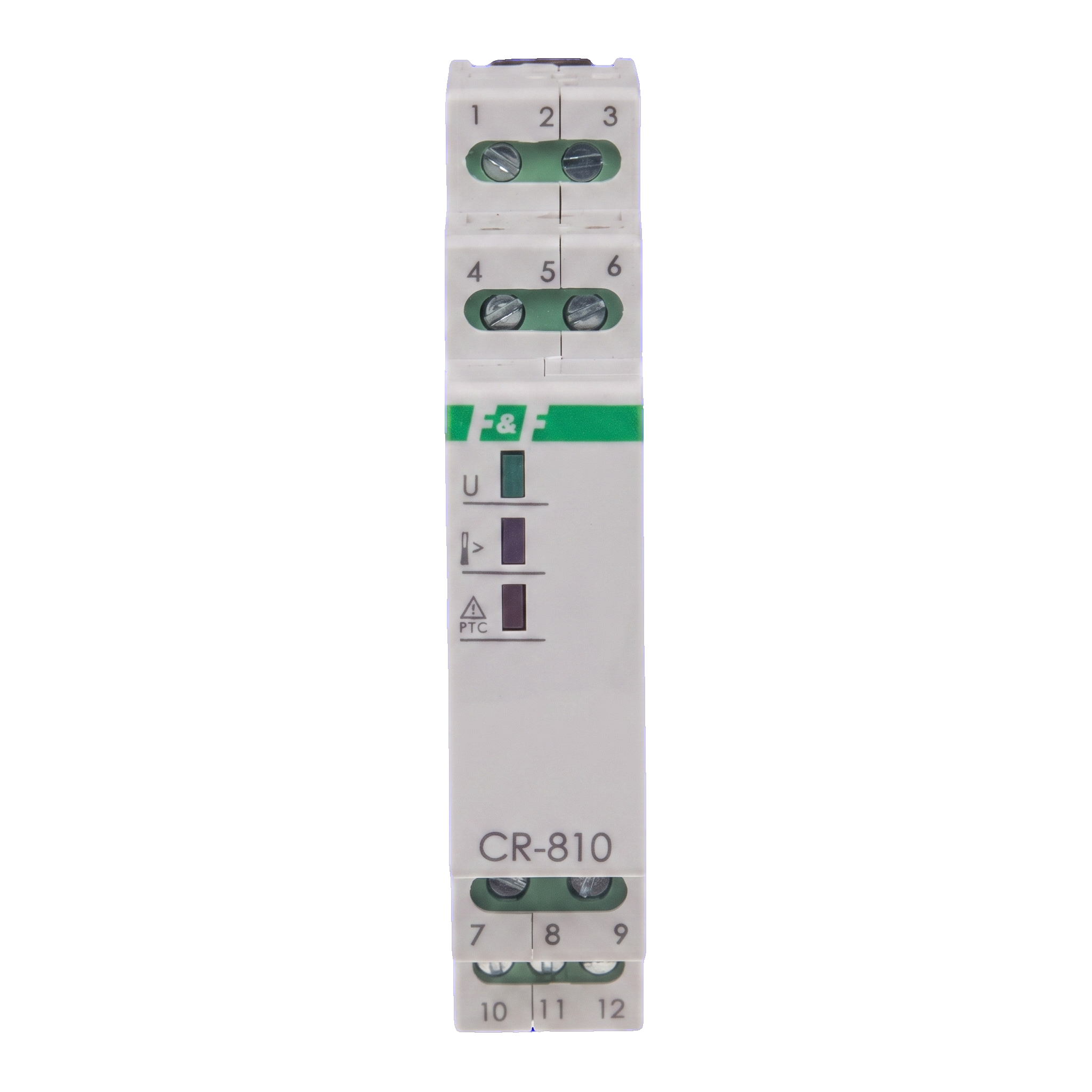

F&F CR-810DUO – relais résistif PTC pour la protection thermique des moteurs et transformateurs
Donnez votre avis sur le produit
Relais résistif F&F CR-810DUO pour la protection thermique des moteurs et transformateurs, compatible avec les capteurs PTC (6 max). Alimentation 24 V DC/230 V AC, contact 1NO/NC, In 16 A. Montage sur rail DIN, 1 module, IP20, poids 0,074 kg.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Choisissez la variante :
Le prix des différentes variantes peut varier
Quantité
Code du produit:
Caractéristiques du produit
[PIM] styczniki-i-przekazniki #98
- Type d'appareil relais résistif
- Courant nominal [A] 16A
- Configuration des contacts 1NO/NC
- Tension de bobine [V] 230V AC
- Marque F&F FILIPOWSKI
Description
F&F CR-810DUO – relais résistif PTC pour la protection thermique des moteurs et transformateurs

F&F CR-810DUO est un relais résistif conçu pour la protection thermique des moteurs électriques, des transformateurs et autres équipements exposés à la surchauffe. Il fonctionne avec des capteurs PTC – jusqu'à 6 capteurs peuvent être raccordés simultanément, ce qui permet une surveillance multipoint de la température dans un seul circuit.
L'appareil réagit à l'augmentation brutale de la résistance du capteur PTC, qui survient lorsque la température admissible des composants protégés est dépassée. Le déclenchement du relais est signalé par une LED rouge, et le contact de sortie 1NO/NC permet de couper directement la charge ou de transmettre un signal d'alarme au contrôleur.
Le relais est alimenté de manière universelle – en 24 V DC ou en 230 V AC – ce qui permet de l'utiliser aussi bien dans des circuits de commande basse tension que dans des armoires industrielles standard. Le boîtier 1 module pour rail DIN assure un montage compact dans les armoires de commande et les tableaux électriques.
Applications
- Protection thermique des moteurs électriques et des pompes
- Protection des transformateurs contre la surchauffe des enroulements
- Surveillance de la température dans les armoires de commande et les tableaux électriques
- Protection thermique des équipements industriels avec capteurs PTC
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fabricant | F&F |
| Modèle | CR-810DUO |
| Fonction | relais résistif (thermique PTC) |
| Tension d'alimentation AC | 230 V |
| Tension d'alimentation DC | 24 V |
| Courant nominal (In) | 16 A |
| Type de contacts | 1NO/NC |
| Nombre de contacts | 1 |
| Séparation des contacts | oui |
| Nombre maximal de capteurs PTC | 6 |
| Signalisation | LED rouge |
| Montage | rail DIN |
| Largeur (modules) | 1 module |
| Indice de protection | IP20 |
| Poids | 0,074 kg |
| EAN | 5908312595519 |
Téléchargements
Déclaration CE CR-810 DUO 2024
Manuel CR-810 DUO
