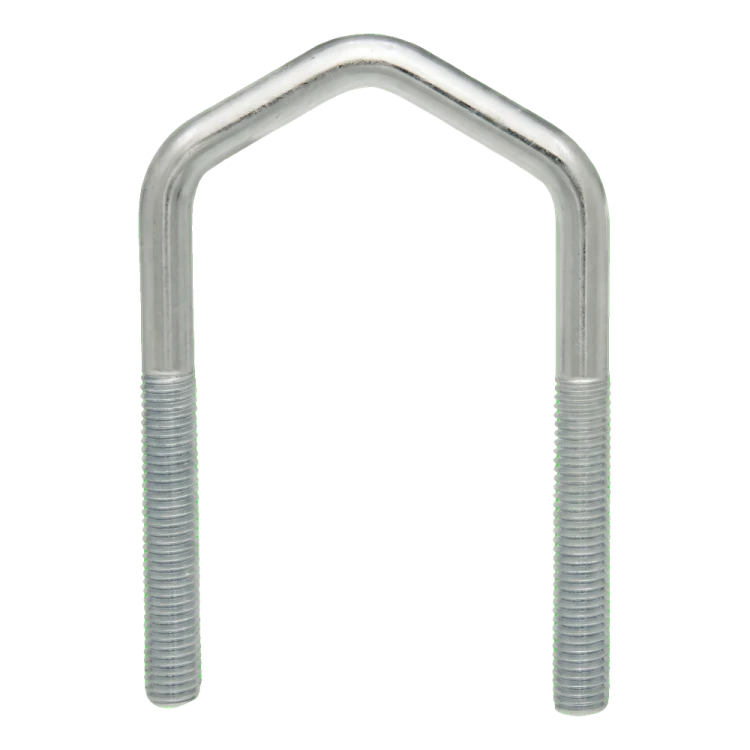

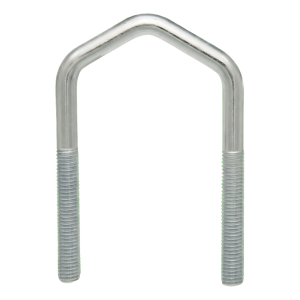

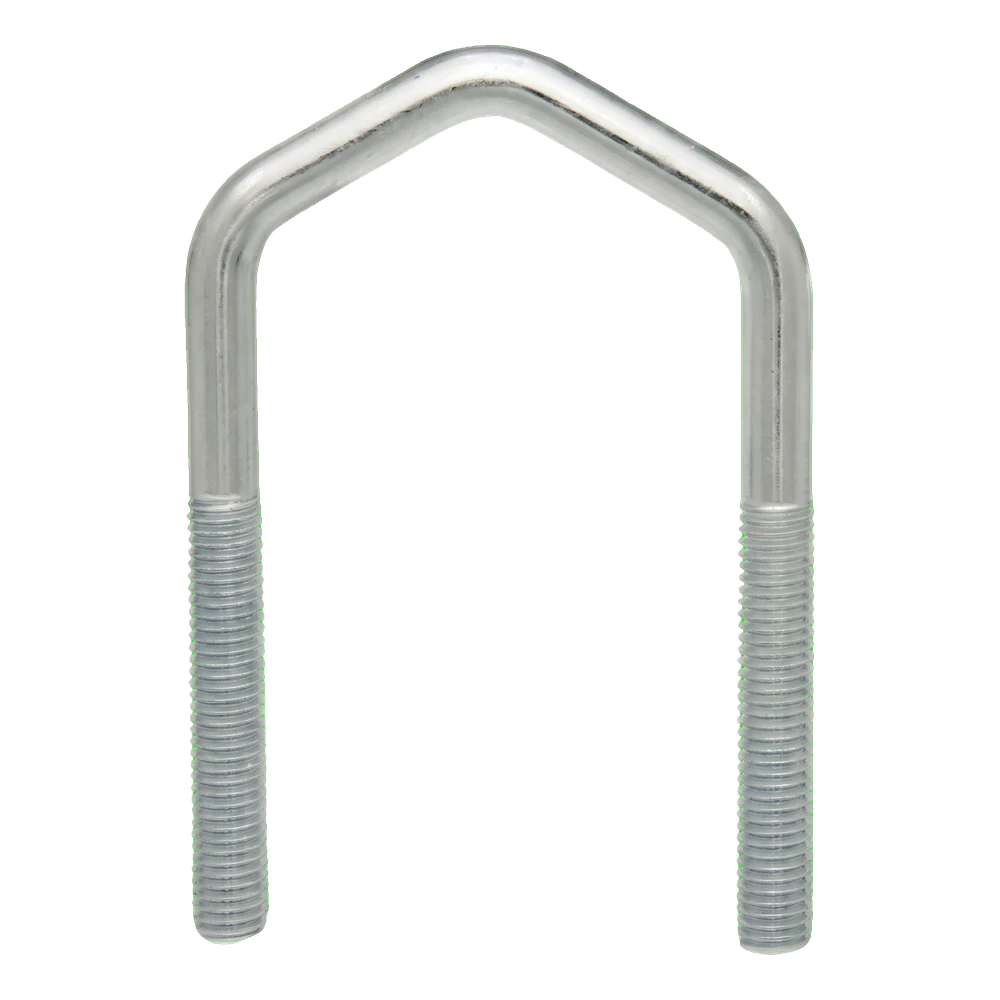

Étrier de mât (type D) galvanisé M8 × 61 × 108 mm, pour tube 2"

Collier de type D avec cintrage en V, réalisé à partir d'une tige filetée aux deux extrémités – pour la fixation de tubes et de mâts ; finition zinguée

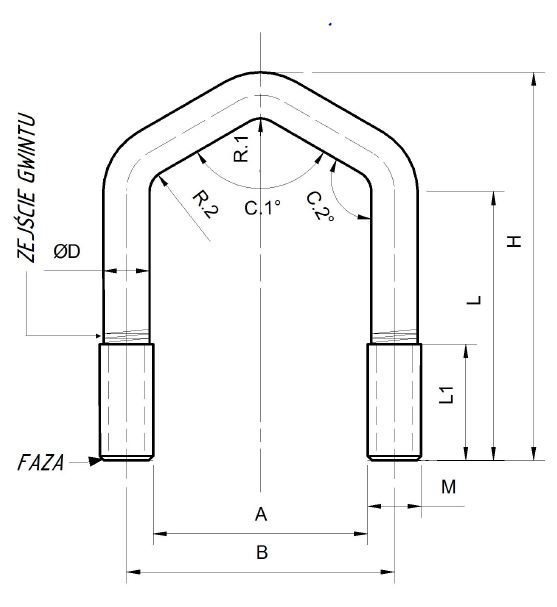

Ouvrir le dessin coté en taille réelle

À propos du produit

Le boulon en U de type D est un collier avec cintrage en V, réalisé à partir d'une tige filetée aux deux extrémités. Il sert à fixer des tubes, des mâts et des barres rondes sur des poutres, des poteaux et des structures.

Cette taille est prévue pour un tube 2" – lors du choix, vérifiez le diamètre extérieur du tube à fixer. L'écartement intérieur entre les branches A est de 61 mm. La hauteur H est de 108 mm, la longueur du filetage L1 est de 55 mm et la taille du filetage est M8. Il s'agit de valeurs nominales selon la désignation dimensionnelle du fabricant. Lors du montage, passez les branches dans les trous du support ou d'une plaque de serrage pour boulon en U de même taille. Serrez les écrous M8 alternativement de chaque côté jusqu'à ce que la bride soit en appui uniforme sur le tube.

Le revêtement (zingage) protège l'acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d'exposition. La capacité de charge de la fixation dépend du support, du tube et de la force de serrage – elle est définie par l'étude.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Choisissez l'étrier en fonction du diamètre extérieur du tube – l'écartement intérieur entre les branches est de A = 61 mm.
• ✓Passez les branches dans les trous du support ou d'une plaque de serrage pour boulon en U de même taille.
• ✓Serrez les écrous M8 alternativement de chaque côté jusqu'à ce que la bride soit en appui uniforme sur le tube.
