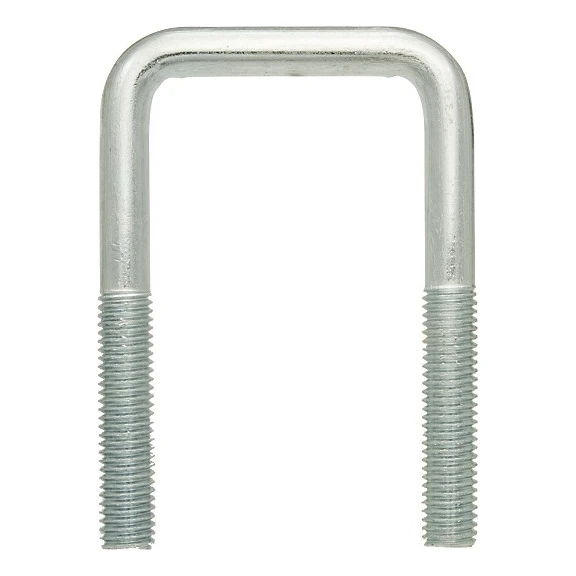

Étrier (collier pour tubes) type C galvanisé M10 × 49 × 92 mm, pour tube 1 1/2"

Étrier (collier pour tubes) type C destiné à la fixation de tubes de taille de raccordement 1 1/2". Le profil carré de type C assure un maintien stable et sûr du tube, ce qui permet un montage rapide de structures tubulaires dans les installations sanitaires, de chauffage et de ventilation, ainsi que dans la construction de structures de support.

Élément en acier galvanisé, garantissant une résistance à la corrosion et une longue durée de service, aussi bien à l'intérieur qu'à l'extérieur. Le filetage M10 présent sur les deux branches permet la fixation à l'aide d'écrous et de rondelles standard.

Cotation du fabricant

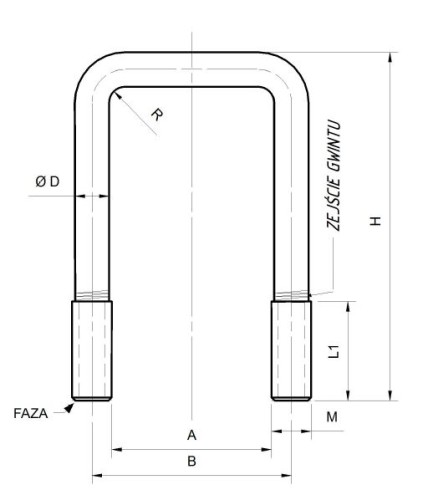

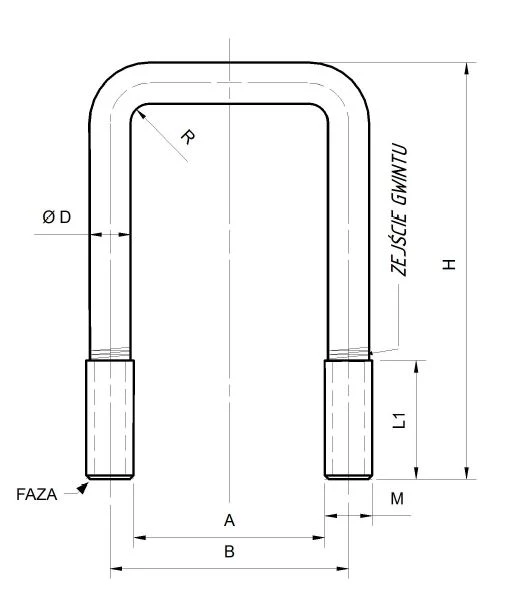

La désignation dimensionnelle M10 × 49 × 92 mm décrit successivement : le filetage (M10), l'entraxe intérieur des branches (49 mm) et la hauteur de l'étrier (92 mm). Le schéma technique présente les principales dimensions : ØD — diamètre de la tige, A — entraxe intérieur, B — entraxe extérieur, H — hauteur, L1 — longueur du filetage, R — rayon de cintrage et M — filetage.
