Écrou à sertir inox A4 M5×13,5 mm – tête conique, corps moleté – carton de 250 pièces
Donnez votre avis sur le produit

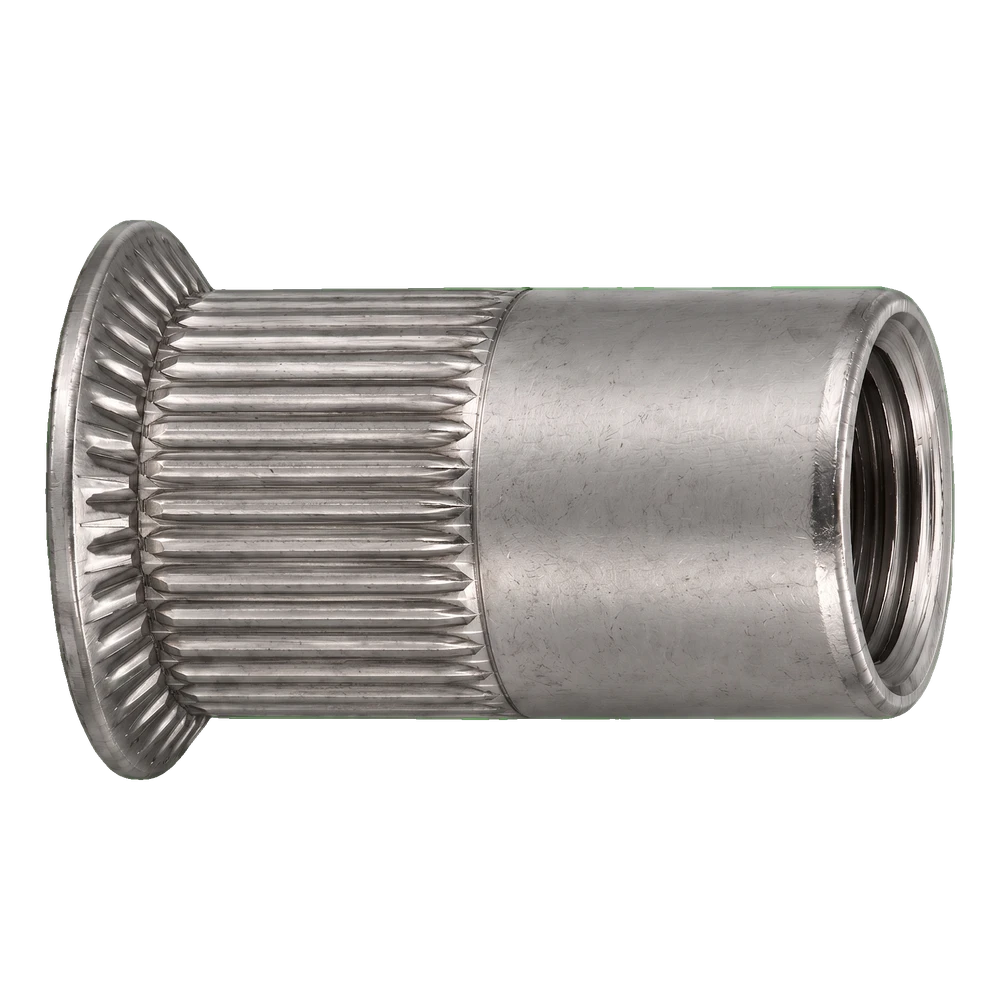

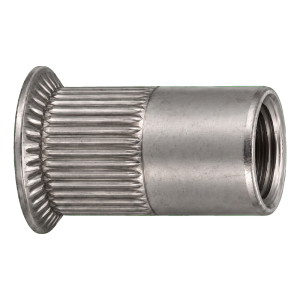

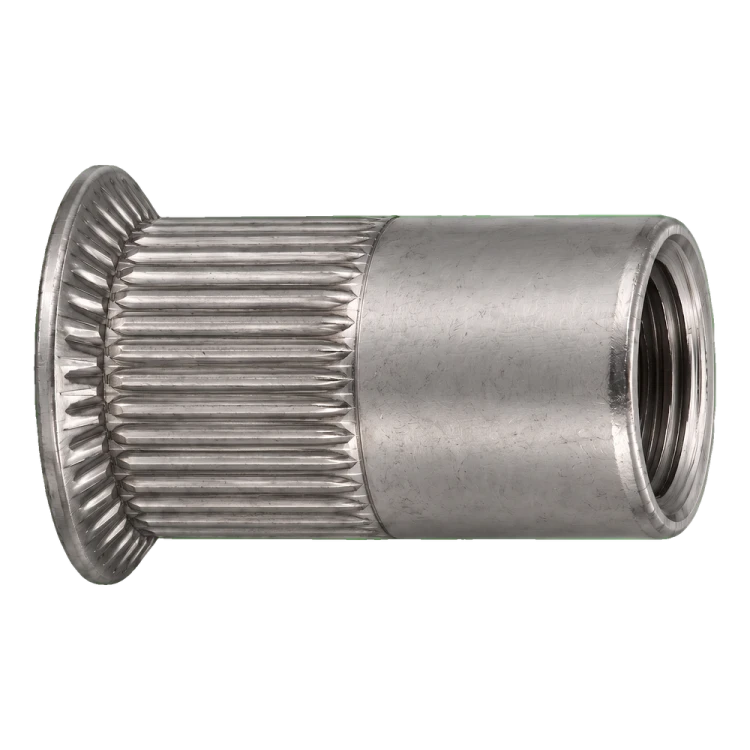

Écrou à river à tête fraisée en acier inoxydable A4, M5x13,5 mm. Corps rond moleté, construction ouverte, tête Ø10 mm. Plage d'épaisseur de serrage de 1,5 à 4,0 mm. Conditionnement: 250 pcs.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-145
Caractéristiques du produit
[PIM] nitonakretki #1015
- Matériau A4 - acier inoxydable
- Type de filetage M5
- Plage de serrage [mm] 1,5–4,0
- Type de tête fraisée
- Quantité par paquet [pcs] 250
- Fût rond moleté
Description
Tête fraisée, fût rond moleté, exécution ouverte, acier inoxydable A4
À propos du produit
L'écrou à sertir crée un filetage intérieur M5 dans une tôle mince ou un profilé lorsque l'accès n'est possible que d'un seul côté. Il s'insère dans un trou et se pose avec une pince à écrous à sertir : l'outil se visse dans le filetage et le tire vers lui, tandis que la partie du fût située derrière le matériau se déforme en une collerette qui, avec la tête, enserre le matériau. Une fois l'outil dévissé, un filetage M5 prêt à l'emploi reste dans le matériau. Ce modèle possède une tête fraisée de 10 mm de diamètre et de 1,7 mm de hauteur, ainsi qu'un fût rond moleté. Posée dans un trou fraisé, la tête fraisée affleure la surface du matériau. Le moletage du fût limite la rotation de l'écrou à sertir dans le trou.
Choisissez l'écrou à sertir en fonction de l'épaisseur du matériau dans lequel il sera posé. L'écrou à sertir M5 × 13,5 mm est destiné à un matériau d'une épaisseur de 1,5 à 4,0 mm ; pour une autre épaisseur, choisissez une autre dimension dans la liste des dimensions les plus proches. Percez le trou à Ø 7,0 mm, soit 0,1 mm de plus que le diamètre du fût de 6,9 mm, puis ébavurez.
L'écrou à sertir est en acier inoxydable A4. En présence de chlorures, par exemple en bord de mer ou près d'une piscine, choisissez le matériau selon les conditions d'exposition et les prescriptions de l'étude. Selon la fiche technique du fabricant, il résiste à un effort de cisaillement de 4 020 N et à un effort de traction de 11 760 N. Ce sont les résultats de l'essai de l'écrou à sertir seul – la capacité portante de l'assemblage dépend du matériau et de l'épaisseur de l'élément, et elle est définie par l'étude. Nous vendons par cartons de 250 pcs ; le carton pèse 0,53 kg.
Préparation du montage
- ✓Vérifiez l'épaisseur du matériau : elle doit être comprise dans la plage 1,5–4,0 mm.
- ✓Percez un trou rond Ø 7,0 mm (0,1 mm de plus que le fût d2 = 6,9 mm) ; ébavurez.
- ✓Posez avec une pince à écrous à sertir avec embout M5 ; la tête doit être en appui sur la surface.
Important
La plage de serrage concerne l'épaisseur totale du matériau sous la tête. Posée dans un trou fraisé, la tête fraisée affleure la surface du matériau. Le moletage du fût limite la rotation de l'écrou à sertir dans le trou. La capacité portante de l'assemblage dépend du matériau et de l'épaisseur de l'élément – elle est définie par l'étude.
