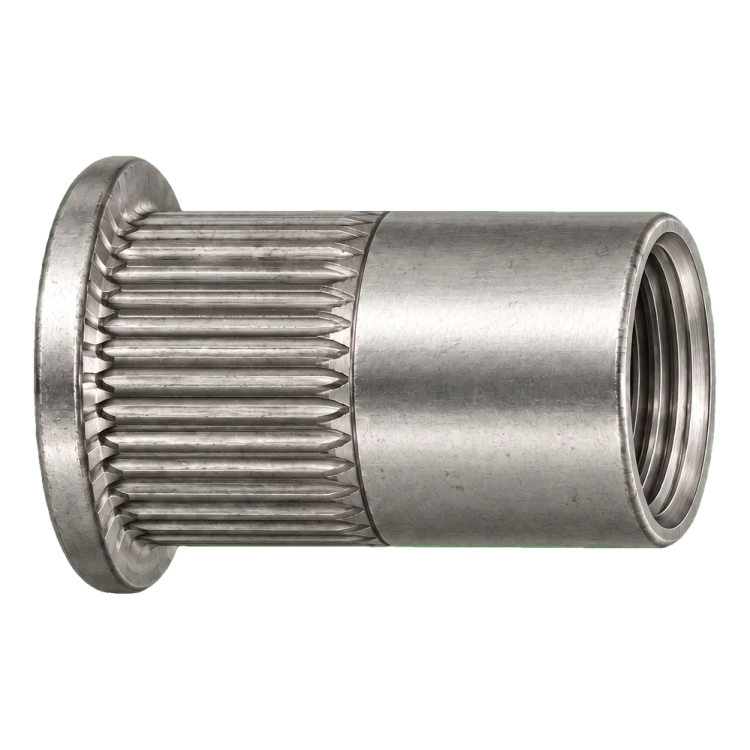

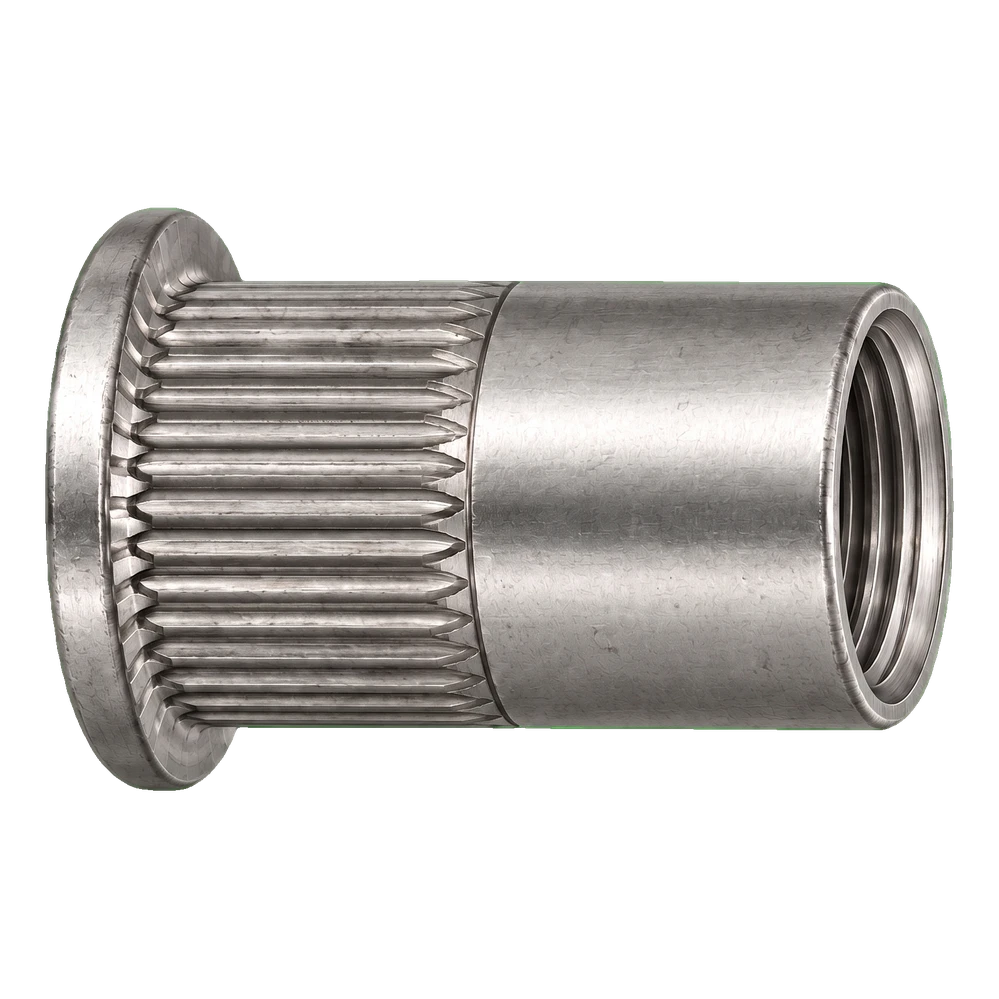

Écrou à sertir inox A4 M12×23 mm – tête plate, fût moleté – carton de 250 pcs
Donnez votre avis sur le produit
Écrou à river ouvert en acier inoxydable A4 (AISI 316), filetage M12, longueur 23 mm. Tête plate, tige ronde moletée. Diamètre extérieur 12 mm, collerette 15,9 mm, épaisseur de serrage 1,0–4,0 mm. Pour structures extérieures.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-139
Caractéristiques du produit
[PIM] nitonakretki #1015
- Matériau A4 - acier inoxydable
- Type de filetage M12
- Plage de serrage [mm] 1,0–4,0
- Type de tête plate
- Quantité par paquet [pcs] 250
- Fût rond moleté
Description
Tête plate, fût rond moleté, exécution ouverte, acier inoxydable A4
À propos du produit
L'écrou à sertir crée un filetage intérieur M12 dans une tôle mince ou un profilé lorsque l'accès n'est possible que d'un seul côté. Il s'insère dans un trou et se pose avec une pince à écrous à sertir : l'outil se visse dans le filetage et le tire vers lui, tandis que la partie du fût située derrière le matériau se déforme en une collerette qui, avec la tête, enserre le matériau. Une fois l'outil dévissé, un filetage M12 prêt à l'emploi reste dans le matériau. Ce modèle possède une tête plate de 23 mm de diamètre et de 2 mm de hauteur, ainsi qu'un fût rond moleté. La tête plate dépasse de la surface du matériau de la hauteur de tête k. Le moletage du fût limite la rotation de l'écrou à sertir dans le trou.
Choisissez l'écrou à sertir en fonction de l'épaisseur du matériau dans lequel il sera posé. L'écrou à sertir M12 × 23 mm est destiné à un matériau d'une épaisseur de 1,0 à 4,0 mm ; pour une autre épaisseur, choisissez une autre dimension dans la liste des dimensions les plus proches. Percez le trou à Ø 16,0 mm, soit 0,1 mm de plus que le diamètre du fût de 15,9 mm, puis ébavurez.
L'écrou à sertir est en acier inoxydable A4. En présence de chlorures, par exemple en bord de mer ou près d'une piscine, choisissez le matériau selon les conditions d'exposition et les prescriptions de l'étude. Selon la fiche technique du fabricant, il résiste à un effort de cisaillement de 9 800 N et à un effort de traction de 52 950 N. Ce sont les résultats de l'essai de l'écrou à sertir seul – la capacité portante de l'assemblage dépend du matériau et de l'épaisseur de l'élément, et elle est définie par l'étude. Nous vendons par cartons de 250 pcs ; le carton pèse 4,08 kg.
Préparation du montage
- ✓Vérifiez l'épaisseur du matériau : elle doit être comprise dans la plage 1,0–4,0 mm.
- ✓Percez un trou rond Ø 16,0 mm (0,1 mm de plus que le fût d2 = 15,9 mm) ; ébavurez.
- ✓Posez avec une pince à écrous à sertir avec embout M12 ; la tête doit être en appui sur la surface.
Important
La plage de serrage concerne l'épaisseur totale du matériau sous la tête. La tête plate dépasse de la surface du matériau de la hauteur de tête k. Le moletage du fût limite la rotation de l'écrou à sertir dans le trou. La capacité portante de l'assemblage dépend du matériau et de l'épaisseur de l'élément – elle est définie par l'étude.
