Écrou à sertir inox A2 M10×22 mm – tête plate, fût semi-hexagonal – carton de 250 pièces

Tête plate, fût partiellement hexagonal, exécution ouverte, acier inoxydable A2

Ouvrir le dessin coté en taille réelle

À propos du produit

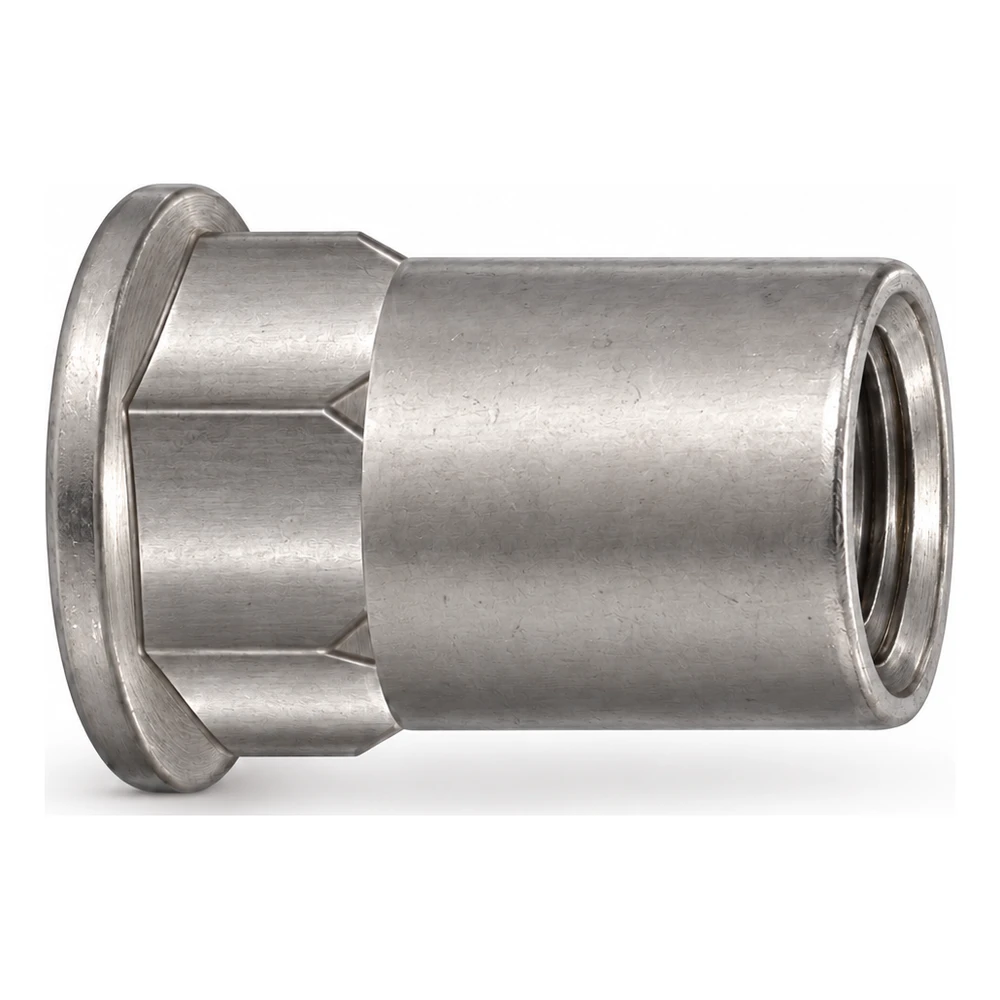

L'écrou à sertir crée un filetage intérieur M10 dans une tôle mince ou un profilé lorsque l'accès n'est possible que d'un seul côté. Il s'insère dans un trou et se pose avec une pince à écrous à sertir : l'outil se visse dans le filetage et le tire vers lui, tandis que la partie du fût située derrière le matériau se déforme en une collerette qui, avec la tête, enserre le matériau. Une fois l'outil dévissé, un filetage M10 prêt à l'emploi reste dans le matériau. Ce modèle possède une tête plate de 16,3 mm de diamètre et de 2 mm de hauteur, ainsi qu'un fût partiellement hexagonal. La tête plate dépasse de la surface du matériau de la hauteur de tête k. La partie hexagonale du fût limite la rotation de l'écrou à sertir dans le trou.

Choisissez l'écrou à sertir en fonction de l'épaisseur du matériau dans lequel il sera posé. L'écrou à sertir M10 × 22 mm est destiné à un matériau d'une épaisseur de 1,0 à 4,0 mm ; pour une autre épaisseur, choisissez une autre dimension dans la liste des dimensions les plus proches. Le trou doit être hexagonal, de 13,1 mm sur plats, soit 0,1 mm de plus que le SW13 du fût. Réalisez-le de préférence avec un poinçon – dans un trou rond, l'écrou à sertir n'est pas protégé contre la rotation.

L'écrou à sertir est en acier inoxydable A2. En présence de chlorures, par exemple en bord de mer ou près d'une piscine, choisissez le matériau selon les conditions d'exposition et les prescriptions de l'étude. Selon la fiche technique du fabricant, il résiste à un effort de cisaillement de 8 620 N et à un effort de traction de 47 070 N. Ce sont les résultats de l'essai de l'écrou à sertir seul – la capacité portante de l'assemblage dépend du matériau et de l'épaisseur de l'élément, et elle est définie par l'étude. Nous vendons par cartons de 250 pcs ; le carton pèse 2,18 kg.

Dimensions

Matériau et résistance

Conditionnement

Préparation du montage

• ✓Vérifiez l'épaisseur du matériau : elle doit être comprise dans la plage 1,0–4,0 mm.
• ✓Réalisez un trou hexagonal de 13,1 mm sur plats (SW13 du fût + 0,1 mm), de préférence poinçonné – dans un trou rond, l'écrou à sertir n'est pas protégé contre la rotation ; ébavurez.
• ✓Posez avec une pince à écrous à sertir avec embout M10 ; la tête doit être en appui sur la surface.
