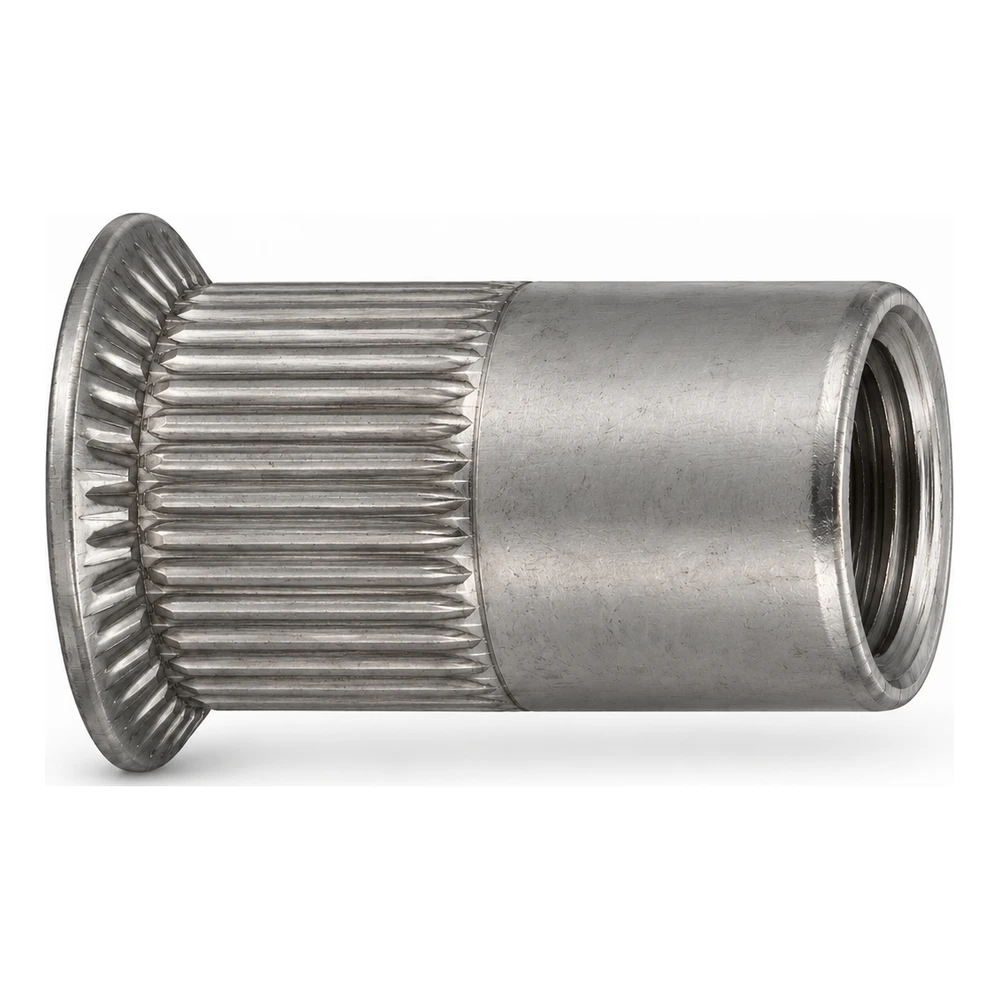

Écrou à sertir inox A2 M10×21 mm – tête conique, corps moleté – carton de 250 pièces
Donnez votre avis sur le produit
Écrou à river à tête fraisée en acier inoxydable A2, M10x21 mm. Fût rond moleté, ouvert. Diamètre de tête 16 mm, hauteur de tête 1,7 mm, longueur de filetage 9 mm. Plage de serrage (épaisseur de fixation): 1,5–4,5 mm.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-140
Caractéristiques du produit
[PIM] nitonakretki #1015
- Matériau A2 - acier inoxydable
- Type de filetage M10
- Plage de serrage [mm] 1,5–4,5
- Type de tête fraisée
- Quantité par paquet [pcs] 250
- Fût rond moleté
Description
Tête fraisée, fût rond moleté, exécution ouverte, acier inoxydable A2
À propos du produit
L'écrou à sertir crée un filetage intérieur M10 dans une tôle mince ou un profilé lorsque l'accès n'est possible que d'un seul côté. Il s'insère dans un trou et se pose avec une pince à écrous à sertir : l'outil se visse dans le filetage et le tire vers lui, tandis que la partie du fût située derrière le matériau se déforme en une collerette qui, avec la tête, enserre le matériau. Une fois l'outil dévissé, un filetage M10 prêt à l'emploi reste dans le matériau. Ce modèle possède une tête fraisée de 16 mm de diamètre et de 1,7 mm de hauteur, ainsi qu'un fût rond moleté. Posée dans un trou fraisé, la tête fraisée affleure la surface du matériau. Le moletage du fût limite la rotation de l'écrou à sertir dans le trou.
Choisissez l'écrou à sertir en fonction de l'épaisseur du matériau dans lequel il sera posé. L'écrou à sertir M10 × 21 mm est destiné à un matériau d'une épaisseur de 1,5 à 4,5 mm ; pour une autre épaisseur, choisissez une autre dimension dans la liste des dimensions les plus proches. Percez le trou à Ø 13,0 mm, soit 0,1 mm de plus que le diamètre du fût de 12,9 mm, puis ébavurez.
L'écrou à sertir est en acier inoxydable A2. En présence de chlorures, par exemple en bord de mer ou près d'une piscine, choisissez le matériau selon les conditions d'exposition et les prescriptions de l'étude. Selon la fiche technique du fabricant, il résiste à un effort de cisaillement de 8 040 N et à un effort de traction de 32 360 N. Ce sont les résultats de l'essai de l'écrou à sertir seul – la capacité portante de l'assemblage dépend du matériau et de l'épaisseur de l'élément, et elle est définie par l'étude. Nous vendons par cartons de 250 pcs ; le carton pèse 2,18 kg.
Préparation du montage
- ✓Vérifiez l'épaisseur du matériau : elle doit être comprise dans la plage 1,5–4,5 mm.
- ✓Percez un trou rond Ø 13,0 mm (0,1 mm de plus que le fût d2 = 12,9 mm) ; ébavurez.
- ✓Posez avec une pince à écrous à sertir avec embout M10 ; la tête doit être en appui sur la surface.
Important
La plage de serrage concerne l'épaisseur totale du matériau sous la tête. Posée dans un trou fraisé, la tête fraisée affleure la surface du matériau. Le moletage du fût limite la rotation de l'écrou à sertir dans le trou. La capacité portante de l'assemblage dépend du matériau et de l'épaisseur de l'élément – elle est définie par l'étude.
